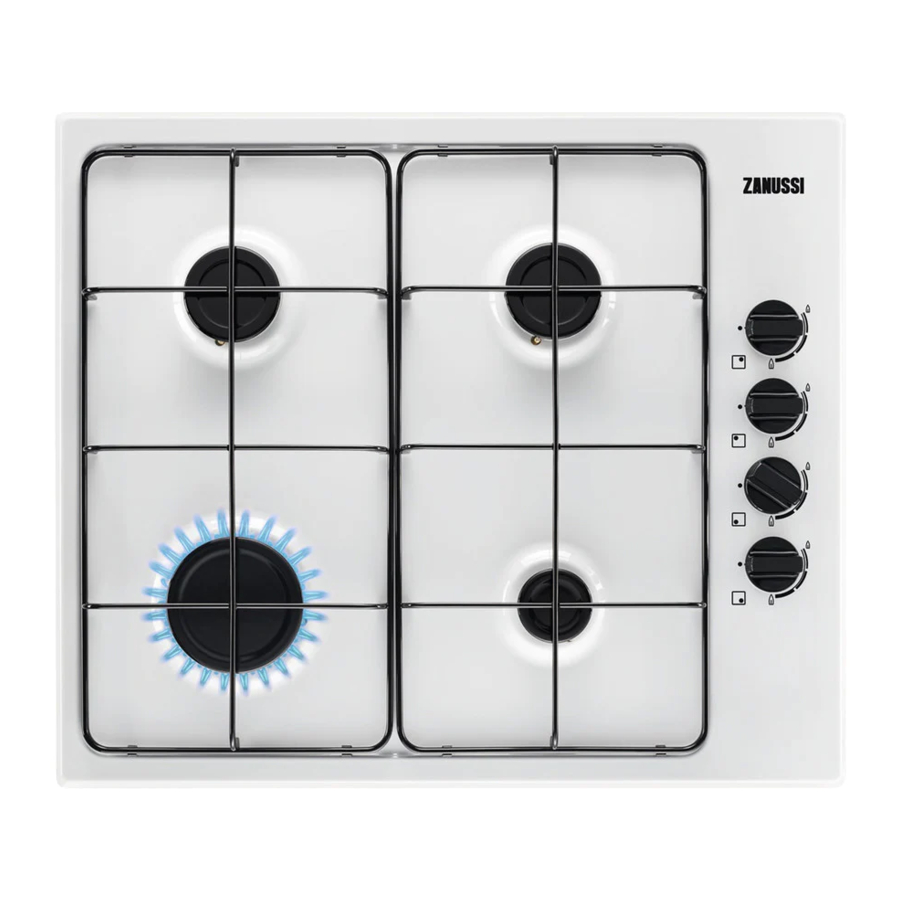

Zanussi ZGNN640W, ZGNN640X, ZGNT640X - Dujinės viryklės instrukcija

ĮDIEGIMAS

Žr. Saugos skyrius.

PRIEŠ ĮDIEGIMĄ

Prieš įdiegdami kaitlentę, užsirašykite toliau pateiktą informaciją iš duomenų lentelės. Duomenų lentelė yra kaitlentės apačioje.
Modelis
PNC
Serijos numeris

SVARBŪS SAUGOS REIKALAVIMAI

Ši kaitlentė turi būti įdiegta pagal Dujų saugos (įrengimo ir naudojimo) taisykles (dabartinis leidimas) ir IEE elektros instaliacijos taisykles (dabartinis leidimas).
Prietaisams, įrengtiems Airijos Respublikoje, žiūrėkite NSAI- Buitinių dujų įrengimo I.S. 813 dabartinius leidimus ir ETCI elektros instaliacijos taisykles.

Ventiliacijos užtikrinimas

Išsamios rekomendacijos pateikiamos šiuose Didžiosios Britanijos standartų praktikos kodeksuose: B.S. 6172/B.S. 5440, Par. 2 ir B.S. 6891 dabartiniai leidimai.
Kaitlentės negalima įrengti miegamajame-svetainėje, kurio tūris mažesnis nei 20 m³. Jei ji įrengiama kambaryje, kurio tūris mažesnis nei 5 m³, reikalinga 100 cm² efektyvaus ploto oro ventiliacija. Jei ji įrengiama kambaryje, kurio tūris yra nuo 5 m³ iki 10 m³, reikalinga 50 cm² efektyvaus ploto oro ventiliacija, o jei tūris viršija 11 m³, oro ventiliacijos nereikia.
Tačiau, jei kambaryje yra durys, kurios atsidaro tiesiai į lauką, oro ventiliacijos nereikia, net jei tūris yra nuo 5 m³ iki 11 m³.
Jei tame pačiame kambaryje yra kitų degalus deginančių prietaisų, norint nustatyti reikiamus oro ventiliacijos reikalavimus, reikėtų pasikonsultuoti su B.S. 5440 2 dalies dabartiniu leidimu.
Prietaisams, įrengtiems Airijos Respublikoje, žiūrėkite NSAI- Buitinių dujų įrengimo I.S. 813 dabartinių leidimų ketvirtą lentelę.

Vieta

Kaitlentė gali būti įrengta virtuvėje, virtuvėje/valgomajame arba miegamajame-svetainėje (kurio tūris didesnis nei 20 m³), bet ne vonios kambaryje ar dušo kambaryje. Mažiausias atstumas, kuriuo degi medžiaga gali būti pritvirtinta virš kaitlentės, lygiagrečiai su kaitlentės kraštais, yra 400 mm. Jei ji pritvirtinta žemiau 400 mm, nuo kaitlentės kraštų turi būti palikta 50 mm erdvė.

Prietaisams, įrengtiems Airijos Respublikoje, žiūrėkite NSAI- Buitinių dujų įrengimo I.S 813 dabartinio leidimo 7 skyrių - Leidžiamos prietaiso vietos.

DUJŲ JUNGTIS

Bet kokį dujų įrengimą turi atlikti GAS SAFE REGISTER (DUJŲ SAUGAUS REGISTRO) montuotojas.

Įsitikinkite, kad įdiegus kaitlentę, inžinierius gali lengvai prie jos prieiti gedimo atveju.
Gamintojas neprisiima atsakomybės, jei bus ignoruojamos aukščiau pateiktos instrukcijos arba bet kurios kitos saugos instrukcijos, įtrauktos į šią instrukcijų knygelę.
Veleno gale, kuriame yra G 1/2" sriegiuota alkūnė, yra pritvirtintas reguliavimas, kad poveržlė būtų įdėta tarp komponentų, kaip parodyta diagramoje. Susukite dalis kartu nenaudodami per didelės jėgos.

1. Veleno galas su veržle
2. Poveržlė, tiekiama su prietaisu
3. Alkūnė, tiekiama su prietaisu

Prijungimas prie dujų tiekimo turėtų būti atliekamas standžiu arba pusiau standžiu vamzdžiu, t. y. plieniniu arba variniu.
Jungtis turėtų būti tinkama prijungti prie R 1/2 (1/2 BSP išorinis sriegis).
Kai galutinis prijungimas atliktas, būtina kruopščiai patikrinti, ar kaitlentė ir įrengimas nepraleidžia dujų.
Įsitikinkite, kad pagrindinis jungiamasis vamzdis neįtempia kaitlentės.
Jei naudojate lanksčius metalinius vamzdžius, įsitikinkite, kad jie atitinka ISO 10380 ir ISO 10807 standartus. Būkite atsargūs, kad jie nesiliestų su judančiomis dalimis arba nebūtų suspausti. Taip pat būkite atsargūs, kai kaitlentė sujungiama su orkaite.

Svarbu teisingai įdiegti alkūnę, kad petys ant sriegio galo būtų pritvirtintas prie kaitlentės jungiamojo vamzdžio.

Neužtikrinus teisingo surinkimo, dujos nutekės.

Įsitikinkite, kad prietaiso dujų tiekimo slėgis atitinka rekomenduojamas vertes.

Standus prijungimas:
Atlikite prijungimą naudodami metalinius standžius vamzdžius (varinius su mechaniniu galu).

INŽEKTORIŲ PAKEITIMAS

1. Nuimkite keptuvių atramas.
2. Nuimkite degiklio dangtelius ir vainikus.
3. Su 7 lizdiniu veržliarakčiu nuimkite inžektorius ir pakeiskite juos tokiais, kurie reikalingi jūsų naudojamų dujų tipui (žr. lentelę skyriuje "Techniniai duomenys").
4. Surinkite dalis, atlikite tą pačią procedūrą atgaline tvarka.
5. Pritvirtinkite etiketę su nauju dujų tiekimo tipu šalia dujų tiekimo vamzdžio. Šią etiketę galite rasti pakuotėje, tiekiamoje su prietaisu.

Jei tiekiamų dujų slėgis yra kintamas arba skiriasi nuo reikiamo slėgio, ant dujų tiekimo vamzdžio turite sumontuoti tinkamą slėgio reguliatorių.

MINIMALAUS LYGIO REGULIAVIMAS

Norėdami reguliuoti minimalų degiklių lygį:

1. Uždekite degiklį.
2. Pasukite rankenėlę į minimalią padėtį.
3. Nuimkite rankenėlę ir tarpiklį.


Būkite atsargūs, kad nepažeistumėte tarpiklio. Nenaudokite aštraus įrankio jam nuimti.

4. Plonu atsuktuvu sureguliuokite apėjimo varžto padėtį (A).

5. Jei keičiate:
   • nuo gamtinių dujų G20 20 mbar iki suskystintų dujų, visiškai priveržkite apėjimo varžtą.
   • nuo suskystintų dujų iki gamtinių dujų G20 20 mbar, atsukite apėjimo varžtą maždaug 1/4 apsisukimo.
6. Surinkite tarpiklį ir rankenėlę.


Įsitikinkite, kad tarpiklis yra tiksliai toje pačioje padėtyje, kurioje buvo.

Įsitikinkite, kad liepsna neužgęsta, kai greitai pasukate rankenėlę nuo maksimalios padėties iki minimalios padėties.

ELEKTROS PRIJUNGIMAS

• Netraukite už maitinimo kabelio, kad atjungtumėte prietaisą. Visada traukite už maitinimo kištuko (jei taikoma).
• Prietaisas neturi būti jungiamas su ilginamuoju laidu, adapteriu arba daugialypiu lizdu. Yra gaisro pavojus.
• Neleiskite, kad maitinimo laidas įkaistų daugiau nei iki 90°C temperatūros. Kabelis turi būti nukreiptas spaustukais, pritvirtintais prie spintelės šono, kad būtų išvengta bet kokio kontakto su prietaisu po kaitlente.
• Įsitikinkite, kad po įdiegimo yra prieiga prie maitinimo kištuko.

Elektros reikalavimai

Nuolatinė elektros instaliacija turi atitikti naujausias I.E.E. taisykles ir vietinės elektros valdybos taisykles. Jūsų pačių saugumui įrengimą turi atlikti kvalifikuotas elektrikas (pvz., jūsų vietinė elektros valdyba arba rangovas, kuris yra Nacionalinės elektros instaliacijos rangos inspekcijos tarybos [NICEIC] sąraše).

Gamintojas atsisako būti laikomas atsakingu, jei nesilaikoma šių saugos priemonių.

Tiekimo jungtys

Ši kaitlentė turi būti prijungta prie 220-240 V (~ 50-60 Hz) elektros tiekimo.
Kaitlentė turi gnybtų bloką, kuris pažymėtas taip:

• L — Įtampos gnybtas
• N — Nulinis gnybtas
• arba E — Įžeminimo gnybtas

Prieš atlikdami prijungimą, įsitikinkite:

1. Ribotuvas ir elektros sistema gali atlaikyti prietaiso apkrovą (žr. duomenų lentelę)
2. Tiekimo sistemoje yra efektyvus įžeminimo prijungimas, atitinkantis galiojančius standartus ir taisykles
3. Lizdas arba daugiapolis jungiklis, naudojamas prijungimui, yra lengvai pasiekiamas įdiegus prietaisą.

Prietaisas tiekiamas su 3 gyslų lanksčiu maitinimo kabeliu su 3 amperų kištuku. Jei reikia pakeisti saugiklį, naudokite 3 amperų ASTA patvirtintą (BS 1362) saugiklį.

1. Žalia ir geltona
2. 3 amperų saugiklis
3. Ruda
4. Laido spaustukas
5. Mėlyna

Laidai laide yra spalvoti taip:

Žalia ir geltona	Įžeminimas
Mėlyna	Nulinis
Ruda	Įtampa

Nupjautas kištukas, įkištas į 13 amperų lizdą, kelia didelį elektros smūgio pavojų. Užtikrinkite, kad nupjautas kištukas būtų saugiai pašalintas.

JUNGIAMOJO KABELIO PAKEITIMAS

Elektros kabelio pakeitimą turi atlikti tik techninės priežiūros centras arba panašios kompetencijos personalas, laikantis galiojančių taisyklių.

Norėdami pakeisti jungiamąjį kabelį, naudokite tik H03V2V2-F T90 arba lygiavertį tipą. Įsitikinkite, kad kabelio skerspjūvis atitinka įtampos apkrovą ir darbinę temperatūrą. Geltonas/žalias įžeminimo laidas (B) turi būti maždaug 2 cm ilgesnis už įtampos ir nulinį laidą (A).

1. Prijunkite žalią ir geltoną (įžeminimo) laidą prie gnybto, kuris pažymėtas raide 'E' arba įžeminimo simboliu arba yra žalios ir geltonos spalvos.
2. Prijunkite mėlyną (nulinį) laidą prie gnybto, kuris pažymėtas raide 'N' arba yra mėlynos spalvos.
3. Prijunkite rudą (įtampos) laidą prie gnybto, kuris pažymėtas raide 'L'. Jis visada turi būti prijungtas prie tinklo fazės. Neturi būti jokių nupjautų ar nuklydusių laido gijų. Laido spaustukas turi būti tinkamai pritvirtintas prie išorinio apvalkalo.

SURINKIMAS

Jei baldas įrengtas 400 mm atstumu virš kaitlentės, turi būti mažiausias 50 mm saugos atstumas į kairę arba į dešinę nuo kaitlentės krašto.

1. Tiekiamas sandariklis
2. Tiekiamas laikiklis

Prietaisą įdiekite tik ant stalviršio su lygiu paviršiumi.

ĮDĖJIMO GALIMYBĖS

Skydelis, įrengtas po kaitlente, turi būti lengvai nuimamas ir užtikrinti lengvą prieigą, jei reikalinga techninė pagalba.

Virtuvės spintelė su durelėmis arba stalčiumi

1. Nuimamas skydelis
2. Vieta jungtims

Virtuvės spintelė su orkaite

Kaitlentės ir orkaitės elektros prijungimas turi būti įrengtas atskirai dėl saugos priežasčių ir kad būtų galima lengvai išimti orkaitę iš spintelės.

PRODUKTO APRAŠYMAS

VIRIMO PAVIRŠIAUS IŠDĖSTYMAS

1. Greitasis degiklis
2. Pusiau greitasis degiklis
3. Pagalbinis degiklis
4. Valdymo rankenėlės

VALDYMO RANKENĖLĖ

Simbolis	Aprašymas
	nėra dujų tiekimo / išjungta padėtis
	uždegimo padėtis / didžiausias dujų tiekimas
	minimalus dujų tiekimas

KASDIENIS NAUDOJIMAS

Žr. skyrius apie saugą.

DEGIKLIO APŽVALGA

1. Degiklio dangtelis
2. Degiklio vainikas
3. Uždegimo žvakė
4. Termopora

DEGIKLIO UŽDEGIMAS

Visada uždekite degiklį prieš dėdami ant jo indą.

Būkite labai atsargūs naudodami atvirą ugnį virtuvėje. Gamintojas neprisiima jokios atsakomybės už netinkamą naudojimąsi liepsna.

1. Paspauskite valdymo rankenėlę žemyn ir pasukite ją prieš laikrodžio rodyklę į didžiausio dujų tiekimo padėtį ().
2. Laikykite valdymo rankenėlę paspaustą ne ilgiau kaip 10 sekundžių. Tai leidžia termoporai įšilti. Jei ne, dujų tiekimas nutraukiamas.
3. Sureguliuokite liepsną, kai ji taps reguliari.

Jei po kelių bandymų degiklis neužsidega, patikrinkite, ar vainikas ir jo dangtelis yra tinkamose padėtyse.

Nelaikykite valdymo rankenėlės paspaustos ilgiau nei 15 sekundžių. Jei degiklis neužsidega po 15 sekundžių, atleiskite valdymo rankenėlę, pasukite ją į išjungimo padėtį ir bandykite vėl uždegti degiklį po mažiausiai 1 minutės.

Jei nėra elektros, galite uždegti degiklį be elektrinio prietaiso; tokiu atveju priartinkite liepsną prie degiklio, pasukite valdymo rankenėlę prieš laikrodžio rodyklę į didžiausio dujų tiekimo padėtį ir paspauskite ją žemyn. Laikykite valdymo rankenėlę paspaustą ne ilgiau kaip 10 sekundžių, kad termopora įšiltų.

Jei degiklis netyčia užgęsta, pasukite valdymo rankenėlę į išjungimo padėtį ir bandykite vėl uždegti degiklį po mažiausiai 1 minutės.

Kibirkšties generatorius gali įsijungti automatiškai, kai įjungiate maitinimą po įdiegimo arba nutrūkus elektrai. Tai yra normalu.

Kaitlentė tiekiama su progresyviais vožtuvais. Jie leidžia tiksliau reguliuoti liepsną.

DEGIKLIO IŠJUNGIMAS

Norėdami užgesinti liepsną, pasukite rankenėlę į išjungimo padėtį .

Visada sumažinkite liepsną arba išjunkite ją prieš nuimdami keptuves nuo degiklio.

PATARIMAI IR NURODYMAI

Žr. skyrius apie saugą.

VIRIMO INDAI

Nenaudokite ketaus keptuvių, molinių ar keraminių puodų, grilio ar skrudintuvo plokščių. Nerūdijantis plienas gali prarasti blizgesį, jei bus per daug įkaitintas.

Nedėkite tos pačios keptuvės ant dviejų degiklių.

Nedėkite nestabilių ar pažeistų puodų ant degiklio, kad išvengtumėte išsiliejimų ir sužalojimų.

Įsitikinkite, kad puodų dugnai nėra per arti valdymo rankenėlės, kitaip liepsna įkaitins valdymo rankenėlę.

Įsitikinkite, kad puodų rankenos nėra virš kaitlentės priekinio krašto.

Įsitikinkite, kad puodai yra pastatyti centre ant degiklio, kad būtų užtikrintas maksimalus stabilumas ir mažesnis dujų suvartojimas.

VIRIMO INDŲ SKERSMENYS

Naudokite virimo indus, kurių skersmenys atitinka degiklių dydį.

Degiklis	Virimo indo skersmuo (mm)
Greitasis	180 - 260
Pusiau greitasis	120 - 220
Pagalbinis	80 - 180

PRIEŽIŪRA IR VALYMAS

Žr. skyrius apie saugą.

BENDRA INFORMACIJA

• Išvalykite kaitlentę po kiekvieno naudojimo.
• Visada naudokite virimo indus su švariu dugnu.
• Įbrėžimai ar tamsios dėmės ant paviršiaus neturi įtakos kaitlentės veikimui.
• Naudokite specialų valiklį, tinkamą kaitlentės paviršiui.

Nerūdijantis plienas

• Nuplaukite nerūdijančio plieno dalis vandeniu, tada nusausinkite jas minkštu audiniu.
• Norėdami pašalinti pridegusį maistą, riebalus ir sunkiai pašalinamas dėmes, prieš valydami leiskite jiems kelias minutes pamirkti nedideliame kiekyje švelnaus ploviklio.
• Naudokite valymo priemones, specialiai sukurtas nerūdijančiam plienui valyti, kad apsaugotumėte plieno paviršius.
• Nenaudokite valymo priemonių, kurių sudėtyje yra korozinių cheminių medžiagų, tokių kaip chloridai, nevalykite paviršiaus dezinfekavimo priemonėmis, dėmių ar rūdžių valikliais ir panardinimo valikliais.

PUODŲ LAIKIKLIAI

Puodų laikiklių negalima plauti indaplovėje. Juos reikia plauti rankomis.

1. Nuimkite puodų laikiklius, kad būtų lengviau išvalyti kaitlentę.

Būkite labai atsargūs, kai vėl uždedate puodų laikiklius, kad nepažeistumėte kaitlentės viršaus.

Degiklis	Virimo indo skersmuo (mm)
Pusiau greitasis	120 - 220
Pagalbinis	80 - 180

2. Emalio danga kartais gali turėti šiurkščių kraštų, todėl būkite atsargūs, kai plaunate puodų laikiklius rankomis ir juos džiovinate. Jei reikia, pašalinkite sunkiai pašalinamas dėmes pasta valikliu.
3. Išvalę puodų laikiklius, įsitikinkite, kad jie yra tinkamose padėtyse.
4. Kad degiklis veiktų tinkamai, įsitikinkite, kad puodų laikiklių kraštai yra sulygiuoti su degiklio centru.

PRIETAISO VALYMAS

•
  Nedelsdami pašalinkite: išlydytą plastiką, plastikinę plėvelę, cukrų ir maistą su cukrumi, kitaip nešvarumai gali pažeisti kaitlentę. Būkite atsargūs, kad nenusidegintumėte.
• Pašalinkite, kai kaitlentė pakankamai atvės: kalkių nuosėdas, vandens žiedus, riebalų dėmes, blizgančius metalo spalvos pakitimus. Išvalykite kaitlentę drėgna šluoste ir neabrazyviu plovikliu. Po valymo nušluostykite kaitlentę sausa minkšta šluoste.
• Norėdami išvalyti emaliuotas dalis, dangtelius ir vainikus, nuplaukite juos šiltu muiluotu vandeniu ir kruopščiai išdžiovinkite prieš vėl uždėdami.

UŽDEGIMO ŽVAKĖS VALYMAS

Ši funkcija pasiekiama naudojant keraminę uždegimo žvakę su metaliniu elektrodu. Laikykite šiuos komponentus švarius, kad išvengtumėte sunkumų uždegant, ir patikrinkite, ar degiklio vainiko skylės nėra užsikimšusios.

PERIODINĖ PRIEŽIŪRA

Periodiškai kreipkitės į vietinį įgaliotąjį techninės priežiūros centrą, kad patikrintų dujų tiekimo vamzdžio ir slėgio reguliatoriaus (jei yra) būklę.

GEDIMŲ ŠALINIMAS

Žr. skyrius apie saugą.

KĄ DARYTI, JEI

Problema	Galima priežastis	Sprendimas
Nėra kibirkšties, kai bandote įjungti kibirkšties generatorių.	Kaitlentė nėra prijungta prie elektros tinklo arba prijungta neteisingai.	Patikrinkite, ar kaitlentė tinkamai prijungta prie elektros tinklo.
	Perdegė saugiklis.	Įsitikinkite, kad saugiklis yra gedimo priežastis. Jei saugiklis vėl ir vėl perdega, kreipkitės į kvalifikuotą elektriką.
	Degiklio dangtelis ir vainikas yra neteisingai uždėti.	Uždėkite degiklio dangtelį ir vainiką teisingai.
Liepsna iškart užgęsta po uždegimo	Termopora nepakankamai įkaitusi.	Uždegę liepsną, laikykite rankenėlę paspaustą ne ilgiau kaip 10 sekundžių.
Liepsnos žiedas yra netolygus	Degiklio vainikas užsikimšęs maisto likučiais.	Įsitikinkite, kad purkštukas neužsikimšęs ir degiklio vainikas yra švarus.

JEI NERANDATE SPRENDIMO
Jei negalite patys rasti problemos sprendimo, kreipkitės į savo pardavėją arba įgaliotąjį techninės priežiūros centrą. Pateikite duomenis iš duomenų lentelės. Įsitikinkite, kad naudojote kaitlentę teisingai. Jei ne, techninės priežiūros specialisto ar pardavėjo aptarnavimas nebus nemokamas, net ir garantijos laikotarpiu. Instrukcijos apie techninės priežiūros centrą ir garantijos sąlygos yra garantijos knygelėje.

ETIKETĖS, PATEIKIAMOS SU PRIEDŲ KREPŠIU
Užklijuokite lipnias etiketes, kaip nurodyta toliau:

1. Užklijuokite ant garantijos talono ir atsiųskite šią dalį (jei taikoma).
2. Užklijuokite ant garantijos talono ir pasilikite šią dalį (jei taikoma).
3. Užklijuokite ant naudojimo instrukcijos.

TECHNINIAI DUOMENYS

ĮRENGINIO MATMENYS

Plotis		594 mm
Gylis		510 mm

APVADŲ DIAMETRAI

DEGIKLIS		Ø APVADAS 1/100 mm
Greitasis		42
Pusiau greitasis		32
Pagalbinis		28

KITI TECHNINIAI DUOMENYS

KITI TECHNINIAI DUOMENYS
BENDRA GALIA:	Originalios dujos:	G20 (2H) 20 mbar		8 kW
	Pakaitinės dujos:	G30 (3+) 28-30 mbar		567 g/h
		G31 (3+) 37 mbar		557 g/h
Elektros tiekimas:	220-240 V ~ 50-60 Hz 3 gyslų lankstus kabelis su nenuimamu kištuku, kuriame įmontuotas 3 amperų kasetinis saugiklis
Prietaiso kategorija:	II2H3+
Dujų jungtis:	R 1/2"
Prietaiso klasė:	3

DUJŲ DEGIKLIAI, SKIRTI GAMTINĖMS DUJOMS G20 20 mbar

DEGIKLIS	NORMALIOJI GALIA kW	MINIMALI GALIA kW		INŽEKTORIAUS ŽENKLAS
Greitasis	3,0	0,75		119
Pusiau greitasis	2,0	0,45		96
Pagalbinis	1,0	0,33		70

DUJŲ DEGIKLIAI, SKIRTI LPG G30/G31 28-30/37 mbar

DEGIKLIS	NORMALIOJI GALIA kW	MINIMALI GALIA kW	INŽEKTORIAUS ŽENKLAS	NOMINALUS DUJŲ SRAUTAS g/h
				G30 28-30 mbar	G31 37 mbar
Greitasis	2,8	0,75	86	204	200
Pusiau greitasis	2,0	0,45	71	145	143
Pagalbinis	1,0	0,33	50	73	71

ENERGIJOS EFEKTYVUMAS

INFORMACIJA APIE PRODUKTĄ PAGAL ES 66/2014

Modelio identifikavimas		ZGNN640X, ZGNT640X
Viryklės tipas		Įmontuojama viryklė
Dujinių degiklių skaičius		4
Energijos efektyvumas vienam dujiniam degikliui (EE gas burner)	Kairysis galinis - Pusiau greitasis	57.5%
	Dešinysis galinis - Pusiau greitasis	57.5%
	Kairysis priekinis - Greitasis	58.0%
	Dešinysis priekinis - Pagalbinis	netaikoma
Dujinės viryklės energijos efektyvumas (EE gas hob)		57.7%
Modelio identifikavimas		ZGNN640W
Viryklės tipas		Įmontuojama viryklė
Dujinių degiklių skaičius		4
Energijos efektyvumas vienam dujiniam degikliui (EE gas burner)	Kairysis galinis - Pusiau greitasis	59.4%
	Dešinysis galinis - Pusiau greitasis	56.3%
	Kairysis priekinis - Greitasis	61.2%
	Dešinysis priekinis - Pagalbinis	netaikoma
Dujinės viryklės energijos efektyvumas (EE gas hob)		59.0%

EN 30-2-1: Buitiniai dujiniai maisto gaminimo prietaisai - 2-1 dalis: рациональное использование энергии - Bendroji dalis

ENERGIJOS TAUPYMAS

• Prieš naudodami įsitikinkite, kad degikliai ir keptuvių atramos yra tinkamai sumontuoti.
• Naudokite indus, kurių skersmuo atitinka degiklių dydį.
• Centruokite puodą ant degiklio.
• Kai kaitinate vandenį, naudokite tik tiek, kiek reikia.
• Jei įmanoma, visada uždėkite dangčius ant indų.
• Kai skystis pradeda virti, sumažinkite liepsną, kad skystis vos burbuliuotų.
• Jei įmanoma, naudokite greitpuodį. Žr. jo naudotojo vadovą.

SAUGOS INFORMACIJA

Prieš montuodami ir naudodami prietaisą, atidžiai perskaitykite pateiktas instrukcijas. Gamintojas neatsako už sužalojimus ar žalą, atsiradusią dėl netinkamo montavimo ar naudojimo. Visada laikykite instrukcijas saugioje ir prieinamoje vietoje, kad galėtumėte pasinaudoti ateityje.

VAIKŲ IR PAŽEIDŽIAMŲ ASMENŲ SAUGA

• Šį prietaisą gali naudoti vaikai nuo 8 metų ir asmenys, turintys ribotas fizines, jutimines ar protines galimybes arba neturintys patirties ir žinių, jei jiems buvo suteikta priežiūra arba nurodymai, kaip saugiai naudoti prietaisą, ir jie supranta susijusius pavojus.
• Vaikai nuo 3 iki 8 metų ir asmenys, turintys labai didelių ir sudėtingų negalių, turi būti laikomi atokiau nuo prietaiso, nebent jie būtų nuolat prižiūrimi.
• Jaunesni nei 3 metų vaikai turėtų būti laikomi atokiau nuo prietaiso, nebent jie būtų nuolat prižiūrimi.
• Neleiskite vaikams žaisti su prietaisu.
• Laikykite visas pakuotes atokiau nuo vaikų ir tinkamai jas išmeskite.
• Laikykite vaikus ir naminius gyvūnus atokiau nuo prietaiso, kai jis veikia arba kai jis vėsta. Naudojimo metu prieinamos dalys gali įkaisti.
• Jei prietaisas turi vaikų saugos įtaisą, jis turėtų būti įjungtas.
• Vaikai negali valyti ir atlikti prietaiso naudotojo priežiūros be priežiūros.

BENDROJI SAUGA

•
  Naudojimo metu prietaisas ir jo prieinamos dalys įkaista. Reikėtų būti atsargiems, kad neprisiliestumėte prie kaitinimo elementų.
•
  Neprižiūrimas maisto gaminimas ant viryklės su riebalais ar aliejumi gali būti pavojingas ir sukelti gaisrą.
• NIEKADA nemėginkite gesinti gaisro vandeniu, bet išjunkite prietaisą ir tada uždenkite liepsną, pvz., dangčiu arba priešgaisrine antklode.
•
  Prietaisas neturi būti tiekiamas per išorinį perjungimo įrenginį, pvz., laikmatį, arba prijungtas prie grandinės, kurią reguliariai įjungia ir išjungia komunalinė įmonė.
•
  Maisto gaminimo procesas turi būti prižiūrimas. Trumpalaikis maisto gaminimo procesas turi būti nuolat prižiūrimas.
•
  Nelaikykite daiktų ant virimo paviršių.
• Metalinių daiktų, tokių kaip peiliai, šakutės, šaukštai ir dangčiai, negalima dėti ant viryklės paviršiaus, nes jie gali įkaisti.
• Nenaudokite prietaiso, kol jo neįmontavote į įmontuotą konstrukciją.
• Nenaudokite garų valiklio prietaisui valyti.
• Jei maitinimo laidas yra pažeistas, jį turi pakeisti gamintojas, įgaliotas techninės priežiūros centras arba panašios kvalifikacijos asmenys, kad būtų išvengta pavojaus.
• Kai prietaisas tiesiogiai prijungtas prie maitinimo šaltinio, reikalingas visų polių atjungimo jungiklis su kontaktiniu tarpu. Turi būti užtikrintas visiškas atjungimas, atitinkantis sąlygas, nurodytas viršįtampių kategorijoje III. Įžeminimo kabelis neįtrauktas į tai.
• Kai tiesiate maitinimo kabelį, įsitikinkite, kad kabelis neturi tiesioginio kontakto (pvz., naudojant izoliacinę movą) su dalimis, kurios gali pasiekti daugiau nei 50 °C virš kambario temperatūros.
•
  Naudokite tik viryklės apsaugas, sukurtas maisto gaminimo prietaiso gamintojo arba nurodytas prietaiso gamintojo naudojimo instrukcijose kaip tinkamas, arba viryklės apsaugas, įmontuotas į prietaisą. Netinkamų apsaugų naudojimas gali sukelti nelaimingus atsitikimus.

SAUGOS INSTRUKCIJOS

Šis prietaisas tinkamas šioms rinkoms:

MONTAVIMAS

Šį prietaisą turi montuoti tik kvalifikuotas asmuo.

Sužalojimo arba prietaiso sugadinimo pavojus.

• Pašalinkite visas pakuotes.
• Nemontuokite ir nenaudokite pažeisto prietaiso.
• Laikykitės kartu su prietaisu pateiktų montavimo instrukcijų.
• Laikykitės minimalaus atstumo nuo kitų prietaisų ir įrenginių.
• Visada būkite atsargūs perkeldami prietaisą, nes jis yra sunkus. Visada naudokite apsaugines pirštines ir uždarą avalynę.
• Sandarinkite nupjautus paviršius sandarikliu, kad drėgmė nesukeltų patinimo.
• Saugokite prietaiso apačią nuo garų ir drėgmės.
• Nemontuokite prietaiso šalia durų arba po langu. Tai apsaugo nuo karštų indų nukritimo nuo prietaiso atidarius duris ar langą.
• Jei prietaisas sumontuotas virš stalčių, įsitikinkite, kad tarpas tarp prietaiso apačios ir viršutinio stalčiaus yra pakankamas oro cirkuliacijai.
• Prietaiso apačia naudojimo metu gali įkaisti. Jei po kaitlente nėra sumontuota orkaitė, o prietaiso apačia yra prieinama ir gali leisti naudotojui arba po kaitlente laikomiems daiktams tiesiogiai liestis su kaitlentės apačia, turi būti sumontuota tarpinė apsauginė plokštė.
• Fanera arba virtuvės korpuso medžiaga yra tinkama plokštei.
• Plokštė turi būti nuimama, kad būtų galima atlikti techninę priežiūrą. Varžtai, naudojami plokštei pritvirtinti, turi būti prieinami po montavimo.

ELEKTROS PRIJUNGIMAS

Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus turi atlikti kvalifikuotas elektrikas.
• Prietaisas turi būti įžemintas.
• Prieš atlikdami bet kokią operaciją, įsitikinkite, kad prietaisas yra atjungtas nuo maitinimo šaltinio.
• Įsitikinkite, kad duomenų lentelėje nurodyti parametrai atitinka elektros tinklo parametrus.
• Įsitikinkite, kad prietaisas sumontuotas teisingai. Atsilaisvinęs ir neteisingas elektros tinklo kabelis arba kištukas (jei taikoma) gali perkaisti gnybtą.
• Naudokite tinkamą elektros tinklo kabelį.
• Neleiskite elektros tinklo kabeliui susipainioti.
• Įsitikinkite, kad įdiegta apsauga nuo elektros smūgio.
• Naudokite kabelio įtempimo mažinimo spaustuką.
• Įsitikinkite, kad maitinimo kabelis arba kištukas (jei taikoma) nesiliečia su karštu prietaisu ar karštais indais, kai prijungiate prietaisą prie netoliese esančių lizdų.
• Nenaudokite kelių kištukų adapterių ir ilginamųjų laidų.
• Įsitikinkite, kad nepažeidžiate maitinimo kištuko (jei taikoma) arba maitinimo kabelio. Kreipkitės į mūsų įgaliotąjį techninės priežiūros centrą arba elektriką, kad pakeistų pažeistą maitinimo kabelį.
• Apsauga nuo elektros smūgio gyvoms ir izoliuotoms dalims turi būti pritvirtinta taip, kad jos nebūtų galima nuimti be įrankių.
• Prijunkite maitinimo kištuką prie maitinimo lizdo tik montavimo pabaigoje. Įsitikinkite, kad po montavimo yra prieiga prie maitinimo kištuko.
• Jei maitinimo lizdas yra atsilaisvinęs, nejunkite maitinimo kištuko.
• Netraukite už maitinimo kabelio, kad atjungtumėte prietaisą. Visada traukite už maitinimo kištuko.
• Naudokite tik tinkamus izoliavimo įtaisus: linijos apsaugos išjungiklius, saugiklius (varžtų tipo saugiklius, išimtus iš laikiklio), nuotėkio srovės išjungiklius ir kontaktorius.
• Elektros instaliacijoje turi būti izoliavimo įtaisas, leidžiantis atjungti prietaisą nuo maitinimo visais poliais. Izoliavimo įtaiso kontaktų atidarymo plotis turi būti ne mažesnis kaip 3 mm.

DUJŲ PRIJUNGIMAS

• Visus dujų prijungimus turi atlikti kvalifikuotas asmuo.
• Prieš montuodami įsitikinkite, kad vietinės paskirstymo sąlygos (dujų rūšis ir dujų slėgis) ir prietaiso reguliavimas yra suderinami.
• Įsitikinkite, kad aplink prietaisą cirkuliuoja oras.
• Informacija apie dujų tiekimą pateikta duomenų lentelėje.
• Šis prietaisas nėra prijungtas prie įrenginio, kuris ištraukia degimo produktus. Įsitikinkite, kad prietaisą prijungiate pagal galiojančias montavimo taisykles. Laikykitės reikalavimų dėl tinkamo vėdinimo.

NAUDOJIMAS

Sužalojimo, nudegimų ir elektros smūgio pavojus.

• Prieš pirmą naudojimą pašalinkite visas pakuotes, etiketes ir apsauginę plėvelę (jei taikoma).
• Šis prietaisas skirtas naudoti tik namų ūkyje.
• Nekeiskite šio prietaiso specifikacijos.
• Įsitikinkite, kad ventiliacijos angos nėra užblokuotos.
• Nepalikite prietaiso be priežiūros veikimo metu.
• Po kiekvieno naudojimo nustatykite virimo zoną į "išjungta" (off) padėtį.
• Nedėkite stalo įrankių ar puodų dangčių ant virimo zonų. Jie gali įkaisti.
• Nenaudokite prietaiso šlapiomis rankomis arba kai jis liečiasi su vandeniu.
• Nenaudokite prietaiso kaip darbo ar laikymo paviršiaus.
• Kai dedate maistą į karštą aliejų, jis gali aptaškyti.

Gaisro ir sprogimo pavojus

• Riebalai ir aliejus, kaitinami, gali išskirti degius garus. Laikykite liepsnas ar įkaitintus daiktus atokiau nuo riebalų ir aliejų, kai su jais gaminate.
• Garai, kuriuos išskiria labai karštas aliejus, gali sukelti savaiminį užsidegimą.
• Naudotas aliejus, kuriame gali būti maisto likučių, gali sukelti gaisrą žemesnėje temperatūroje nei pirmą kartą naudotas aliejus.
• Nedėkite degių produktų ar daiktų, kurie yra sudrėkinti degiais produktais, į prietaisą, šalia jo ar ant jo.

Prietaiso sugadinimo pavojus.

• Nelaikykite karštų indų ant valdymo skydelio.
• Neleiskite indams išvirti iki sausumo.
• Būkite atsargūs, kad ant prietaiso nenukristų daiktai ar indai. Paviršius gali būti pažeistas.
• Niekada nepalikite įjungto degiklio su tuščiais indais arba be indų.
• Nedėkite aliuminio folijos ant prietaiso.
• Naudokite tik stabilius indus, kurių forma ir skersmuo yra didesni už degiklių matmenis.
• Įsitikinkite, kad indai yra centre ant degiklių.
• Nenaudokite didelių indų, kurie persidengia su prietaiso kraštais. Tai gali pažeisti stalviršio paviršių.
• Įsitikinkite, kad liepsna neužgęsta, kai greitai pasukate rankenėlę iš maksimalios į minimalią padėtį.
• Naudokite tik kartu su prietaisu pateiktus priedus.
• Nemontuokite liepsnos sklaidytuvo ant degiklio.
• Dujų virimo prietaiso naudojimas sukelia šilumos ir drėgmės gamybą. Užtikrinkite gerą vėdinimą patalpoje, kurioje sumontuotas prietaisas.
• Ilgalaikis intensyvus prietaiso naudojimas gali pareikalauti papildomo vėdinimo, pavyzdžiui, atidaryti langą arba efektyvesnio vėdinimo, pavyzdžiui, padidinti mechaninio vėdinimo lygį, jei toks yra.
• Šis prietaisas skirtas tik maisto gaminimui. Jis neturi būti naudojamas kitiems tikslams, pavyzdžiui, patalpų šildymui.
• Neleiskite rūgštiems skysčiams, pavyzdžiui, actui, citrinos sultims ar kalkių nuosėdų valikliui, liestis su kaitlente. Tai gali sukelti matines dėmes.
• Emalio arba nerūdijančio plieno spalvos pasikeitimas neturi įtakos prietaiso veikimui.

PRIEŽIŪRA IR VALYMAS

Nenuimkite mygtukų, rankenėlių ar tarpiklių nuo valdymo skydelio. Vanduo gali patekti į prietaiso vidų ir jį sugadinti.

• Reguliariai valykite prietaisą, kad paviršiaus medžiaga nesusidėvėtų.
• Išjunkite prietaisą ir leiskite jam atvėsti prieš valydami.
• Prieš atlikdami techninę priežiūrą, atjunkite prietaisą nuo elektros tinklo.
• Nenaudokite vandens purškimo ir garų prietaisui valyti.
• Valykite prietaisą drėgna minkšta šluoste. Naudokite tik neutralius ploviklius. Nenaudokite abrazyvinių produktų, abrazyvinių valymo pagalvėlių, tirpiklių ar metalinių daiktų.
• Neplaukite degiklių indaplovėje.

APTARNAVIMAS

• Norėdami pataisyti prietaisą, kreipkitės į įgaliotąjį techninės priežiūros centrą.
• Naudokite tik originalias atsargines dalis.

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti Zanussi ZGNN640W, ZGNN640X, ZGNT640X - Dujinės viryklės instrukcija

Prieinamos kalbos
