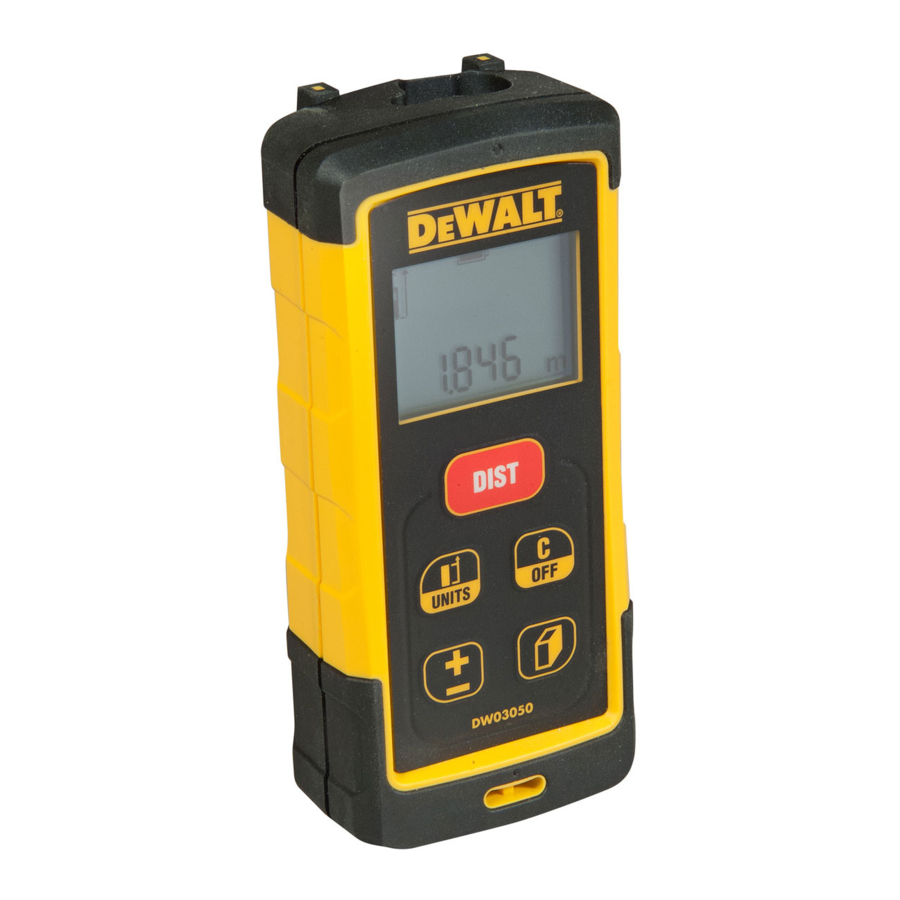

Dewalt DW03050 - Lézeres távolságmérő használati útmutató
A műszer beállítása
Bevezetés
A biztonsági előírásokat és a használati útmutatót gondosan el kell olvasni, mielőtt a terméket először használják.
A termékért felelős személynek biztosítania kell, hogy minden felhasználó megértse ezeket az utasításokat és betartsa azokat.
A használt szimbólumok a következő jelentéssel bírnak:
Potenciálisan veszélyes helyzetet vagy nem rendeltetésszerű használatot jelez, amely, ha nem kerülik el, halált vagy súlyos sérülést okoz.
Potenciálisan veszélyes helyzetet vagy nem rendeltetésszerű használatot jelez, amely, ha nem kerülik el, kisebb sérülést és/vagy jelentős anyagi, pénzügyi és környezeti károkat okozhat.
Fontos bekezdések, amelyeket a gyakorlatban be kell tartani, mivel lehetővé teszik a termék műszakilag helyes és hatékony használatát.
Áttekintés
Kijelző
Elemek behelyezése
A megbízható használat érdekében ne használjon cink-szén elemeket. Cserélje ki az elemeket, amikor az elem szimbólum villog.
Műveletek
Be-/kikapcsolás
Törlés
Utolsó művelet visszavonása.
Üzenetkódok
Ha az info ikon egy számmal jelenik meg, kövesse az "Üzenetkódok" részben található utasításokat.
Példa:
A mérési referencia beállítása
Távolságegység beállítása
Mérési funkciók
Egyetlen távolság mérése
Célfelületek: Mérési hibák léphetnek fel színtelen folyadékok, üveg, hungarocell vagy félig áteresztő felületek mérésekor, vagy ha magas fényű felületekre irányítják. Sötét felületek esetén a mérési idő megnő.
Állandó mérés
Összeadás / Kivonás
Az eredmény a fő sorban, a mért érték pedig felette látható. Ez a folyamat szükség szerint megismételhető. Ugyanez a folyamat használható területek vagy térfogatok összeadására vagy kivonására.
Terület
Az eredmény a fő sorban, a mért érték pedig felette látható.
Térfogat
Pitagorasz (2 pont)
Az eredmény a fő sorban, a mért távolság pedig felette látható. A mérőgomb 2 másodpercig tartó lenyomása a funkcióban automatikusan aktiválja a minimum vagy maximum mérést.
Pitagorasz (3 pont)
Memória (5 utolsó eredmény)
Műszaki adatok
| Távolságmérés | |
| Tipikus mérési tűrés* | ± 1,5 mm / 0,06 in ** |
| Hatótávolság céllemeznél | 50 m / 164 ft |
| Tipikus hatótávolság* | 40 m / 132 ft |
| Hatótávolság kedvezőtlen körülmények között*** | 35 m / 115 ft |
| Legkisebb megjelenített egység | 1 mm / 1/16 in |
| Lézerpont Ø távolságokon | 6 / 30 mm (10 / 50 m) |
| Általános | |
| Lézerosztály | 2 |
| Lézer típusa | 635 nm, < 1 mW |
| Nyalábtartomány | 0.16 x 0.6 mrad |
| Impulzushossz | 0.2 x 10-9s - 0.8 x 10-9s |
| Védettségi osztály | IP54 (por- és fröccsenő víz ellen védett) |
| Autom. lézer kikapcsolás | 90 s után |
| Autom. kikapcsolás | 180 s után |
| Akkumulátor élettartama (2 x AAA) | akár 3000 mérés |
| Méret (Ma x Mé x Sz) | 120.5 x 55 x 33.7 mm 4.7 x 2.2 x 1.3 in |
| Súly (akkumulátorokkal) | 127 g / 4.48 oz |
| Hőmérséklet tartomány: | |
| -25 to 70°C -13 to 158°F |
| 0 to 40°C 32 to 104°F |
| Funkciók | |
| Távolságmérés | igen |
| Folyamatos mérés | igen |
| Összeadás/Kivonás | igen |
| Terület | igen |
| Térfogat | igen |
| Pitagorasz | 2-pont, 3-pont |
| Memória | 5 eredmény |
* 100%-os célfelületi visszaverődésre (fehérre festett fal), alacsony háttérvilágításra, 25 ºC-ra vonatkozik
** A tűréshatárok 0,05 m-től 10 m-ig érvényesek 95%-os megbízhatósági szint mellett. A maximális tűréshatár 0,15 mm/m-re romolhat 10 m és 30 m között, és 0,2 mm/m-re 30 m feletti távolságok esetén
*** 100%-os célfelületi visszaverődésre, körülbelül 30'000 lux háttérvilágításra vonatkozik
Üzenetkódok
Ha az Error (Hiba) üzenet nem tűnik el a készülék többszöri bekapcsolása után, forduljon a forgalmazóhoz.
Ha az InFo üzenet egy számmal jelenik meg, nyomja meg a Clear (Törlés) gombot, és tartsa be a következő utasításokat:
| Szám | Ok | Javítás |
| 204 | Számítási hiba | Végezze el újra a mérést. |
| 252 | Túl magas hőmérséklet | Hagyja a készüléket lehűlni. |
| 253 | Túl alacsony hőmérséklet | Melegítse fel a készüléket. |
| 255 | A vett jel túl gyenge, a mérési idő túl hosszú | Változtassa meg a célfelületet (pl. fehér papír). |
| 256 | A vett jel túl erős | Változtassa meg a célfelületet (pl. fehér papír). |
| 257 | Túl sok a háttérvilágítás | Árnyékolja a célterületet. |
| 258 | Mérés a mérési tartományon kívül esik | Helyes tartomány. |
| 260 | A lézersugár megszakadt | Ismételje meg a mérést. |
Karbantartás
- Tisztítsa meg a készüléket egy nedves, puha ruhával.
- Soha ne merítse a készüléket vízbe.
- Soha ne használjon agresszív tisztítószereket vagy oldószereket.
Garancia
Európa:
- 30 napos kockázatmentes elégedettségi garancia
- Egy év ingyenes szerviz
- Egy év teljes garancia
Részletes információk az interneten a www.2helpU.com címen érhetők el.
Észak-Amerika:
- Három év korlátozott garancia
- Egy év ingyenes szerviz
- 90 napos pénz-visszafizetési garancia
Részletes információk az interneten a www.dewalt.com címen érhetők el.
Biztonsági utasítások
A műszerért felelős személynek biztosítania kell, hogy minden felhasználó megértse ezeket az utasításokat és betartsa azokat.
Felelősségi körök
Az eredeti berendezés gyártójának felelőssége:
Európa:
DEWALT
D-65510 Idstein, Németország
www.2helpU.com
www.dewalt.eu
Észak-Amerika:
DEWALT Industrial Tool Co.
Baltimore, MD21286, USA
Szerviz hívás: 1-800-4-DEWALT.
www.dewalt.com
A fenti vállalat felelős a termék szállításáért, beleértve a felhasználói kézikönyvet is, teljesen biztonságos állapotban.
A fenti vállalat nem felelős harmadik féltől származó tartozékokért.
A műszerért felelős személy felelőssége:
- A terméken található biztonsági utasítások és a felhasználói kézikönyvben található utasítások megértése.
- A balesetmegelőzéssel kapcsolatos helyi biztonsági előírások ismerete.
- Mindig akadályozza meg a jogosulatlan személyzet hozzáférését a termékhez.
Engedélyezett használat
- Távolságmérés
- Dőlésmérés
Tiltott használat
- A termék használata oktatás nélkül
- A megadott határokon kívüli használat
- A biztonsági rendszerek deaktiválása, valamint a magyarázó és veszélyt jelző címkék eltávolítása
- A berendezés szerszámokkal (csavarhúzók stb.) történő felnyitása
- A termék módosítása vagy átalakítása
- Más gyártók tartozékainak használata kifejezett jóváhagyás nélkül
- Harmadik felek szándékos elvakítása; sötétben is
- Nem megfelelő védelem a felmérési helyszínen (pl. utak, építkezések stb. mérésekor)
- Szándékos vagy felelőtlen viselkedés állványokon, létrák használatakor, futó gépek közelében vagy gépek vagy berendezések védtelen részei közelében történő méréskor
- Közvetlenül a napba irányítás
Használat közbeni veszélyek
Ügyeljen a hibás mérésekre, ha a műszer hibás, vagy ha leejtették, helytelenül használták vagy módosították. Végezzen rendszeres tesztméréseket.
Különösen azután, hogy a műszert rendellenes használatnak vetették alá, valamint fontos mérések előtt, alatt és után.
Soha ne kísérelje meg saját maga megjavítani a terméket. Sérülés esetén forduljon a helyi forgalmazóhoz.
A kifejezetten nem jóváhagyott változtatások vagy módosítások érvényteleníthetik a felhasználó jogosultságát a berendezés üzemeltetésére.
Használati korlátok
Lásd a "Műszaki adatok" részt.
A készüléket olyan területeken való használatra tervezték, amelyek tartósan lakhatók emberek számára. Ne használja a terméket robbanásveszélyes területeken vagy agresszív környezetben.
Ártalmatlanítás
A lemerült elemeket nem szabad a háztartási hulladékkal együtt kidobni. Óvja a környezetet, és vigye azokat a nemzeti vagy helyi előírásoknak megfelelően kialakított gyűjtőhelyekre.
A terméket nem szabad a háztartási hulladékkal együtt kidobni.
A terméket az Ön országában érvényben lévő nemzeti előírásoknak megfelelően ártalmatlanítsa.
Tartsa be a nemzeti és országspecifikus előírásokat.
A termékspecifikus kezelés és hulladékgazdálkodás letölthető a honlapunkról.
Elektromágneses kompatibilitás (EMC)
A készülék megfelel a vonatkozó szabványok és előírások legszigorúbb követelményeinek.
Mindazonáltal nem zárható ki teljesen, hogy más eszközökben interferenciát okoz.
Lézerosztályozás
A készülék látható lézersugarakat bocsát ki, amelyek a műszerből származnak: Ez egy 2. osztályú lézertermék a következők szerint:
- IEC60825-1: 2007 „Lézertermékek sugárbiztonsága"
2. osztályú lézertermékek:
Ne nézzen a lézersugárba, és ne irányítsa szükségtelenül más emberek felé. A szemet általában az averziós válaszok, köztük a pislogási reflex védi.
A sugárba való közvetlen belenézés optikai eszközökkel (pl. távcsővel, teleszkóppal) veszélyes lehet.
A lézersugárba való belenézés veszélyes lehet a szemre.
Címkézés
Ragassza fel az országa nyelvének megfelelő (a) lézer matricát.
