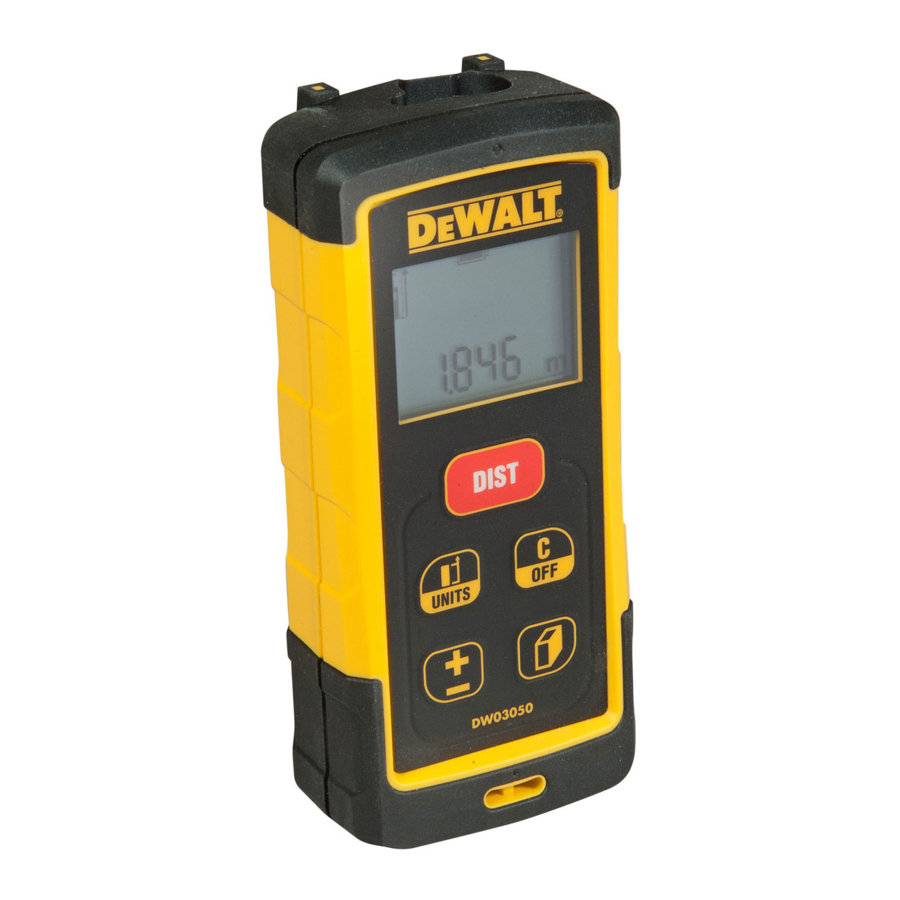

Dewalt DW03050 - Mwongozo wa Kupima Umbali kwa Laser
Usanidi wa Ala
Utangulizi
Maagizo ya usalama na mwongozo wa mtumiaji unapaswa kusomwa kwa makini kabla ya bidhaa kutumiwa kwa mara ya kwanza.
Mtu anayehusika na bidhaa lazima ahakikishe kuwa watumiaji wote wanaelewa maelekezo haya na wanayazingatia.
Alama zinazotumiwa zina maana zifuatazo:
Inaashiria hali inayoweza kuwa hatari au matumizi yasiyokusudiwa ambayo, kama hayataepukwa, yatasababisha kifo au majeraha makubwa.
Inaashiria hali inayoweza kuwa hatari au matumizi yasiyokusudiwa ambayo, kama hayataepukwa, yanaweza kusababisha jeraha ndogo na/au uharibifu mkubwa wa mali, kifedha na mazingira.
Aya muhimu ambazo lazima zizingatiwe katika mazoezi kwani zinawezesha bidhaa kutumiwa kwa njia sahihi kiufundi na yenye ufanisi.
Muhtasari
Onyesho
Ingiza betri
Ili kuhakikisha matumizi ya uhakika, usitumie betri za zinki-kaboni. Badilisha betri wakati alama ya betri inawaka.
Uendeshaji
Washa/Zima
Futa
Tendua kitendo cha mwisho.
Misimbo ya Ujumbe
Ikiwa ikoni ya maelezo inaonekana na nambari, zingatia maagizo katika sehemu ya "Misimbo ya Ujumbe".
Mfano:
Kurekebisha marejeleo ya kupimia
Mpangilio wa kitengo cha umbali
Kazi za Kupimia
Kupima umbali mmoja
Nyuso zinazolengwa: Makosa ya kupimia yanaweza kutokea wakati wa kupima vimiminika visivyo na rangi, glasi, styrofoam au nyuso zinazopitisha hewa au wakati wa kulenga nyuso zenye kung'aa sana. Dhidi ya nyuso nyeusi, muda wa kupima huongezeka.
Kupima kwa kudumu
Ongeza / Ondoa
Matokeo yanaonyeshwa kwenye mstari mkuu na thamani iliyopimwa hapo juu. Mchakato huu unaweza kurudiwa kama inavyotakiwa. Mchakato huo unaweza kutumika kwa kuongeza au kuondoa maeneo au ujazo.
Eneo
Matokeo yanaonyeshwa kwenye mstari mkuu na thamani iliyopimwa hapo juu.
Ujazo
Pythagoras (pointi 2)
Matokeo yanaonyeshwa kwenye mstari mkuu na umbali uliopimwa hapo juu. Kubonyeza kitufe cha kupimia kwa sekunde 2 katika kitendaji huamilisha kiotomatiki kipimo cha Kiwango cha Chini au cha Juu.
Pythagoras (pointi 3)
Kumbukumbu (matokeo 5 ya mwisho)
Data ya Kiufundi
| Upimaji wa umbali | |
| Kiwango cha Kawaida cha Uvumilivu wa Upimaji* | ± 1.5 mm / 0.06 in ** |
| Kiwango kwenye Bamba Lengo | 50 m / 164 ft |
| Kiwango cha Kawaida* | 40 m / 132 ft |
| Kiwango katika hali isiyofaa*** | 35 m / 115 ft |
| Kipimo kidogo zaidi kinachoonyeshwa | 1 mm / 1/16 in |
| Ø sehemu ya leza katika umbali | 6 / 30 mm (10 / 50 m) |
| Jumla | |
| Darasa la leza | 2 |
| Aina ya leza | 635 nm, < 1 mW |
| Mtawanyiko wa boriti | 0.16 x 0.6 mrad |
| Muda wa msukumo | 0.2 x 10-9s - 0.8 x 10-9s |
| Darasa la ulinzi | IP54 (ulinzi dhidi ya vumbi na maji yaliyomwagika) |
| Kuzima leza kiotomatiki | baada ya sekunde 90 |
| Kuzima nishati kiotomatiki | baada ya sekunde 180 |
| Uimara wa betri (2 x AAA) | hadi vipimo 3000 |
| Vipimo (H x D x W) | 120.5 x 55 x 33.7 mm 4.7 x 2.2 x 1.3 in |
| Uzito (na betri) | 127 g / 4.48 oz |
| Kiwango cha halijoto: | |
| -25 hadi 70°C -13 hadi 158°F |
| 0 hadi 40°C 32 hadi 104°F |
| Kazi | |
| Upimaji wa umbali | ndiyo |
| Upimaji wa kudumu | ndiyo |
| Uongezaji/Utoaji | ndiyo |
| Eneo | ndiyo |
| Kiasi | ndiyo |
| Pythagoras | pointi 2, pointi 3 |
| Kumbukumbu | matokeo 5 |
* inatumika kwa 100% ya uakisi wa shabaha (ukuta mweupe uliopakwa rangi), mwangaza mdogo wa usuli, 25 ºC
** Uvumilivu hutumika kutoka 0.05 m hadi 10 m na kiwango cha uhakika cha 95%. Uvumilivu wa juu unaweza kuharibika hadi 0.15 mm/m kati ya 10 m hadi 30 m na hadi 0.2 mm/m kwa umbali wa zaidi ya 30 m
*** inatumika kwa 100% ya uakisi wa shabaha, mwangaza wa usuli wa takriban lux 30'000
Misimbo ya Ujumbe
Ikiwa ujumbe wa Error (Hitilafu) hautoweki baada ya kuwasha kifaa mara kwa mara, wasiliana na muuzaji.
Ikiwa ujumbe wa InFo unaonekana na nambari, bonyeza kitufe cha Clear (Futa) na uangalie maagizo yafuatayo:
| Na. | Sababu | Marekebisho |
| 204 | Hitilafu ya hesabu | Fanya upimaji tena. |
| 252 | Halijoto ya juu sana | Acha kifaa kipoe. |
| 253 | Halijoto ya chini sana | Pasha moto kifaa. |
| 255 | Ishara iliyopokewa ni dhaifu sana, muda wa kupima ni mrefu sana | Badilisha eneo la shabaha (km karatasi nyeupe). |
| 256 | Ishara iliyopokewa ni ya juu sana | Badilisha eneo la shabaha (km karatasi nyeupe). |
| 257 | Mwanga mwingi wa usuli | Funika eneo la shabaha. |
| 258 | Upimaji nje ya kiwango cha kupima | Sahihi kiwango. |
| 260 | Boriti ya leza imekatizwa | Rudia upimaji. |
Utunzaji
- Safisha kifaa kwa kitambaa laini na chenye unyevu.
- Kamwe usitumbukize kifaa kwenye maji.
- Kamwe usitumie visafishaji vikali au viyeyusho.
Udhamini
Ulaya:
- Dhamana ya kuridhika ya siku 30 bila hatari
- Huduma ya bure ya mwaka mmoja
- Udhamini kamili wa mwaka mmoja
Maelezo ya kina yanapatikana kwenye mtandao katika www.2helpU.com.
Amerika ya Kaskazini:
- Udhamini mdogo wa miaka mitatu
- Huduma ya bure ya mwaka mmoja
- Dhamana ya kurejesha pesa ya siku 90
Maelezo ya kina yanapatikana kwenye mtandao katika www.dewalt.com.
Maagizo ya Usalama
Mtu anayehusika na kifaa lazima ahakikishe kuwa watumiaji wote wanaelewa maelekezo haya na wanayazingatia.
Maeneo ya uwajibikaji
Majukumu ya mtengenezaji wa vifaa asili:
Uropa:
DEWALT
D-65510 Idstein, Ujerumani
www.2helpU.com
www.dewalt.eu
Amerika ya Kaskazini:
DEWALT Industrial Tool Co.
Baltimore, MD21286, USA
Kwa huduma piga simu 1-800-4-DEWALT.
www.dewalt.com
Kampuni iliyo hapo juu inawajibika kwa kusambaza bidhaa, pamoja na Mwongozo wa Mtumiaji katika hali salama kabisa.
Kampuni iliyo hapo juu haiwajibiki kwa vifaa vya ziada vya wahusika wengine.
Majukumu ya mtu anayesimamia chombo:
- Kuelewa maagizo ya usalama kwenye bidhaa na maagizo katika Mwongozo wa Mtumiaji.
- Kufahamu kanuni za usalama za eneo lako zinazohusiana na uzuiaji wa ajali.
- Daima zuia ufikiaji wa bidhaa na wafanyikazi wasioidhinishwa.
Matumizi yanayoruhusiwa
- Kupima umbali
- Kupima mwelekeo
Matumizi yaliyokatazwa
- Kutumia bidhaa bila maelekezo
- Kutumia nje ya mipaka iliyoainishwa
- Kuzima mifumo ya usalama na kuondoa lebo za maelezo na hatari
- Kufungua kifaa kwa kutumia zana (bisibisi, n.k.)
- Kufanya marekebisho au ubadilishaji wa bidhaa
- Matumizi ya vifaa kutoka kwa wazalishaji wengine bila idhini ya wazi
- Kuwazeesha kimakusudi watu wengine; pia gizani
- Ulinzi usiofaa kwenye eneo la uchunguzi (k.m. wakati wa kupima barabarani, maeneo ya ujenzi, n.k.)
- Tabia ya kimakusudi au isiyo na uwajibikaji kwenye jukwaa, wakati wa kutumia ngazi, wakati wa kupima karibu na mashine zinazoendesha au karibu na sehemu za mashine au mitambo ambayo haijalindwa
- Kulenga moja kwa moja kwenye jua
Hatari katika matumizi
Angalia vipimo visivyo sahihi ikiwa chombo kina kasoro au ikiwa kimeangushwa au kimetumika vibaya au kurekebishwa. Fanya vipimo vya majaribio mara kwa mara.
Hasa baada ya chombo kutumiwa vibaya, na kabla, wakati na baada ya vipimo muhimu.
Kamwe usijaribu kukarabati bidhaa mwenyewe. Katika kesi ya uharibifu, wasiliana na muuzaji wa eneo lako.
Mabadiliko au marekebisho ambayo hayajaidhinishwa wazi yanaweza kubatilisha mamlaka ya mtumiaji ya kuendesha kifaa.
Mipaka ya matumizi
Rejelea sehemu ya "Data ya kiufundi".
Kifaa kimeundwa kwa matumizi katika maeneo yanayokaliwa na wanadamu kabisa. Usitumie bidhaa katika maeneo hatarishi ya mlipuko au katika mazingira hatarishi.
Utupaji
Betri tupu hazipaswi kutupwa pamoja na taka za nyumbani. Jali mazingira na uzipeleke kwenye vituo vya kukusanya vilivyotolewa kwa mujibu wa kanuni za kitaifa au za mitaa.
Bidhaa haipaswi kutupwa pamoja na taka za nyumbani.
Tupa bidhaa ipasavyo kwa mujibu wa kanuni za kitaifa zinazotumika katika nchi yako.
Zingatia kanuni za kitaifa na mahususi za nchi.
Matibabu mahususi ya bidhaa na usimamizi wa taka unaweza kupakuliwa kutoka kwa ukurasa wetu wa nyumbani.
Upatanifu wa Umeme (EMC)
Kifaa kinatii mahitaji magumu zaidi ya viwango na kanuni zinazofaa.
Hata hivyo, uwezekano wa kusababisha usumbufu katika vifaa vingine hauwezi kuondolewa kabisa.
Uainishaji wa leza
Kifaa hutoa miale ya leza inayoonekana, ambayo hutolewa kutoka kwa chombo: Ni bidhaa ya leza ya Daraja la 2 kwa mujibu wa:
- IEC60825-1: 2007 „Usalama wa mionzi ya bidhaa za leza"
Bidhaa za Leza ya Daraja la 2:
Usitazame moja kwa moja kwenye miale ya leza au uielekeze kwa watu wengine bila lazima. Ulinzi wa macho hutolewa kwa kawaida na majibu ya kuepusha ikiwa ni pamoja na mwitikio wa kufumba na kufumbua.
Kuangalia moja kwa moja kwenye miale kwa kutumia vifaa vya macho (k.m. binoculars, darubini) kunaweza kuwa hatari.
Kuangalia ndani ya miale ya leza kunaweza kuwa hatari kwa macho.
Uwekaji lebo
Ambatanisha kibandiko cha leza (a) cha lugha ya nchi yako.
