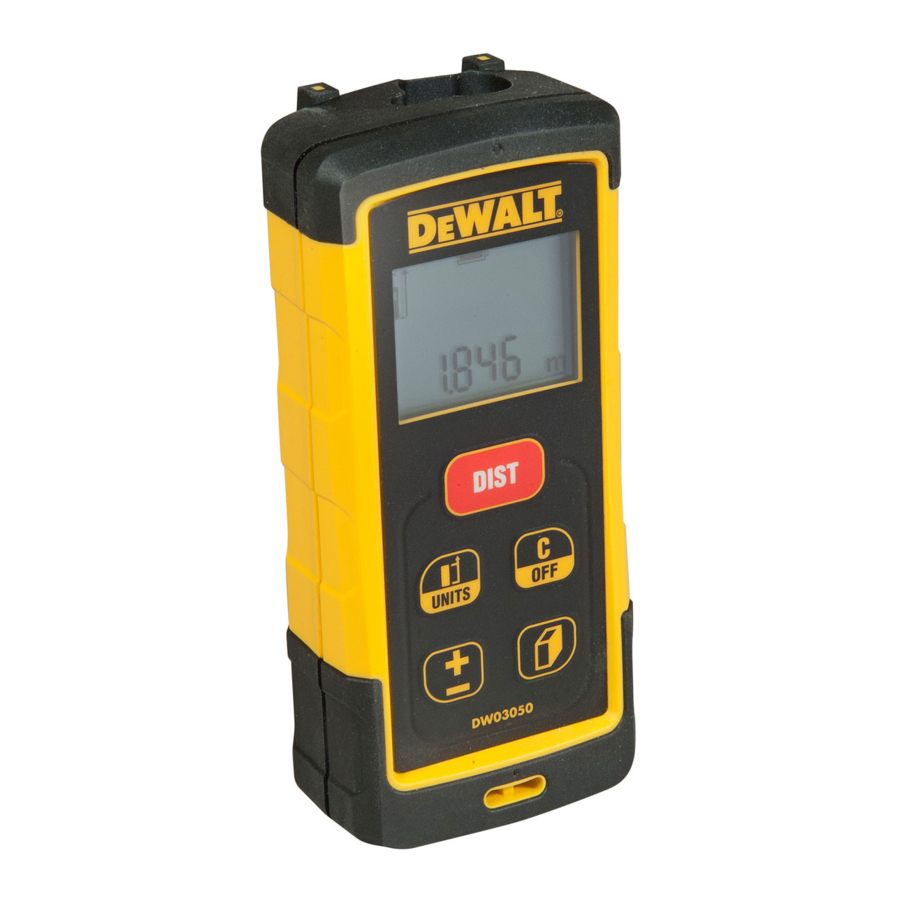

Dewalt DW03050 - Lazerinio atstumo matuoklio vadovas

Instrumento nustatymas

Įvadas

Prieš pirmą kartą naudojant gaminį, saugos instrukcijas ir vartotojo vadovą reikia atidžiai perskaityti.

Už gaminį atsakingas asmuo turi užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jų laikytųsi.

Naudojami simboliai turi šias reikšmes:

Nurodo potencialiai pavojingą situaciją arba nenumatytą naudojimą, kuris, jei nebus išvengtas, gali baigtis mirtimi arba sunkiu sužalojimu.

Nurodo potencialiai pavojingą situaciją arba nenumatytą naudojimą, kuris, jei nebus išvengtas, gali baigtis nedideliu sužalojimu ir (arba) dideliu materialiniu, finansiniu ir aplinkosauginiu nuostoliu.

Svarbios pastraipos, kurių būtina laikytis praktikoje, nes jos leidžia gaminį naudoti techniškai teisingai ir efektyviai.

Apžvalga

Ekranas

Baterijų įdėjimas

Norėdami užtikrinti patikimą naudojimą, nenaudokite cinko-anglies baterijų. Pakeiskite baterijas, kai mirksi baterijos simbolis.

Operacijos

Įjungimas / išjungimas

Išvalyti

Atšaukti paskutinį veiksmą.

Pranešimų kodai

Jei pasirodo informacijos piktograma su skaičiumi, laikykitės instrukcijų, pateiktų skyriuje "Pranešimų kodai".

Pavyzdys:

Matavimo atskaitos taško reguliavimas

Atstumo vieneto nustatymas

Matavimo funkcijos

Vieno atstumo matavimas

Taikinio paviršiai: Matavimo paklaidos gali atsirasti matuojant bespalvius skysčius, stiklą, putų polistirolą arba pusiau pralaidžius paviršius arba taikant į labai blizgius paviršius. Prie tamsių paviršių matavimo laikas pailgėja.

Nuolatinis matavimas

Sudėti / atimti

Rezultatas rodomas pagrindinėje eilutėje, o išmatuota vertė - viršuje. Šis procesas gali būti kartojamas pagal poreikį. Tas pats procesas gali būti naudojamas sudedant arba atimant plotus ar tūrius.

Plotas

Rezultatas rodomas pagrindinėje eilutėje, o išmatuota vertė - viršuje.

Tūris

Pitagoras (2 taškų)

Rezultatas rodomas pagrindinėje eilutėje, o išmatuotas atstumas - viršuje. Paspaudus matavimo klavišą 2 sekundes funkcijoje automatiškai įjungiama minimalaus arba maksimalaus matavimo funkcija.

Pitagoras (3 taškų)

Atmintis (5 paskutiniai rezultatai)

Techniniai duomenys

* taikoma 100% taikinio atspindžio atveju (baltai dažyta siena), esant silpnam foniniam apšvietimui, 25 ºC temperatūrai

** Paklaidos taikomos nuo 0,05 m iki 10 m esant 95% patikimumo lygiui. Didžiausia paklaida gali pablogėti iki 0,15 mm/m tarp 10 m ir 30 m ir iki 0,2 mm/m atstumams virš 30 m

*** taikoma 100% taikinio atspindžio atveju, esant maždaug 30 000 liuksų foniniam apšvietimui

Pranešimų kodai

Jei pranešimas Error (Klaida) neišnyksta pakartotinai įjungus įrenginį, kreipkitės į pardavėją.

Jei pasirodo pranešimas InFo su skaičiumi, paspauskite mygtuką Clear (Išvalyti) ir laikykitės šių nurodymų:

Priežiūra

• Valykite įrenginį drėgna, minkšta šluoste.
• Niekada nemerkite įrenginio į vandenį.
• Niekada nenaudokite agresyvių valiklių ar tirpiklių.

Garantija

Europa:

• 30 dienų pasitenkinimo garantija be rizikos
• Vienerių metų nemokamas aptarnavimas
• Vienerių metų pilna garantija

Išsami informacija pateikiama internete adresu www.2helpU.com.

Šiaurės Amerika:

• Trejų metų ribota garantija
• Vienerių metų nemokamas aptarnavimas
• 90 dienų pinigų grąžinimo garantija

Išsami informacija pateikiama internete adresu www.dewalt.com.

Saugos instrukcijos

Už prietaisą atsakingas asmuo turi užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jų laikytųsi.

Atsakomybės sritys

Originalios įrangos gamintojo atsakomybė:

Europa:
DEWALT
D-65510 Idstein, Vokietija
www.2helpU.com
www.dewalt.eu

Šiaurės Amerika:
DEWALT Industrial Tool Co.
Baltimore, MD21286, JAV
Dėl aptarnavimo skambinkite 1-800-4-DEWALT.
www.dewalt.com

Aukščiau nurodyta įmonė yra atsakinga už produkto tiekimą, įskaitant naudotojo vadovą, visiškai saugioje būklėje.

Aukščiau nurodyta įmonė neatsako už trečiųjų šalių priedus.

Už prietaisą atsakingo asmens atsakomybė:

• Suprasti saugos instrukcijas, pateiktas ant produkto, ir instrukcijas, pateiktas naudotojo vadove.
• Žinoti vietinius saugos reglamentus, susijusius su nelaimingų atsitikimų prevencija.
• Visada užkirsti kelią pašaliniams asmenims patekti prie produkto.

Leidžiamas naudojimas

• Atstumų matavimas
• Posvyrio matavimas

Draudžiamas naudojimas

• Produkto naudojimas be instrukcijų
• Naudojimas už nurodytų ribų
• Saugos sistemų išjungimas ir aiškinamųjų bei įspėjamųjų etikečių pašalinimas
• Įrangos atidarymas naudojant įrankius (atsuktuvus ir t. t.)
• Produkto modifikavimas arba konvertavimas
• Kitų gamintojų priedų naudojimas be aiškaus patvirtinimo
• Tyčinis trečiųjų šalių akinimas; taip pat tamsoje
• Nepakankamos apsaugos priemonės geodezijos vietoje (pvz., matuojant keliuose, statybvietėse ir t. t.)
• Tyčinis arba neatsakingas elgesys ant pastolių, naudojant kopėčias, matuojant šalia veikiančių mašinų arba šalia neapsaugotų mašinų ar įrenginių dalių
• Nukreipimas tiesiai į saulę

Pavojai naudojant

Saugokitės klaidingų matavimų, jei prietaisas yra sugedęs arba jei jis buvo numestas, netinkamai naudojamas ar modifikuotas. Atlikite periodinius bandomuosius matavimus.
Ypač po to, kai prietaisas buvo naudojamas neįprastai, ir prieš svarbius matavimus, jų metu ir po jų.

Niekada nebandykite patys taisyti produkto. Jei jis sugadintas, kreipkitės į vietinį pardavėją.

Pakeitimai arba modifikacijos, kurie nėra aiškiai patvirtinti, gali panaikinti naudotojo teisę naudoti įrangą.

Naudojimo apribojimai

Žr. skyrių "Techniniai duomenys".
Prietaisas skirtas naudoti vietose, kur nuolat gyvena žmonės. Nenaudokite produkto sprogimo pavojingose vietose arba agresyvioje aplinkoje.

Utilizavimas

Išsikrovusių baterijų negalima išmesti kartu su buitinėmis atliekomis. Rūpinkitės aplinka ir nuneškite jas į surinkimo punktus, kurie numatyti pagal nacionalinius arba vietinius reglamentus.
Produkto negalima išmesti kartu su buitinėmis atliekomis.
Tinkamai utilizuokite produktą pagal jūsų šalyje galiojančius nacionalinius reglamentus.
Laikykitės nacionalinių ir konkrečiai šaliai taikomų reglamentų.
Konkretaus produkto apdorojimo ir atliekų tvarkymo informaciją galite atsisiųsti iš mūsų pagrindinio puslapio.

Elektromagnetinis suderinamumas (EMS)

Prietaisas atitinka griežčiausius atitinkamų standartų ir reglamentų reikalavimus.
Vis dėlto negalima visiškai atmesti galimybės sukelti trikdžių kitiems prietaisams.

Lazerio klasifikacija

Prietaisas generuoja matomus lazerio spindulius, kurie sklinda iš prietaiso: Tai yra 2 klasės lazerinis produktas pagal:

• IEC60825-1: 2007 „Lazerinių produktų radiacinė sauga"

2 klasės lazeriniai produktai:

Nežiūrėkite į lazerio spindulį ir be reikalo nenukreipkite jo į kitus žmones. Apsaugą akims paprastai užtikrina vengimo reakcijos, įskaitant mirksėjimo refleksą.

Žiūrėjimas tiesiai į spindulį su optinėmis priemonėmis (pvz., žiūronais, teleskopais) gali būti pavojingas.

Žiūrėjimas į lazerio spindulį gali būti pavojingas akims.

Ženklinimas

Pritvirtinkite savo šalies kalbos lazerio lipduką (a).
