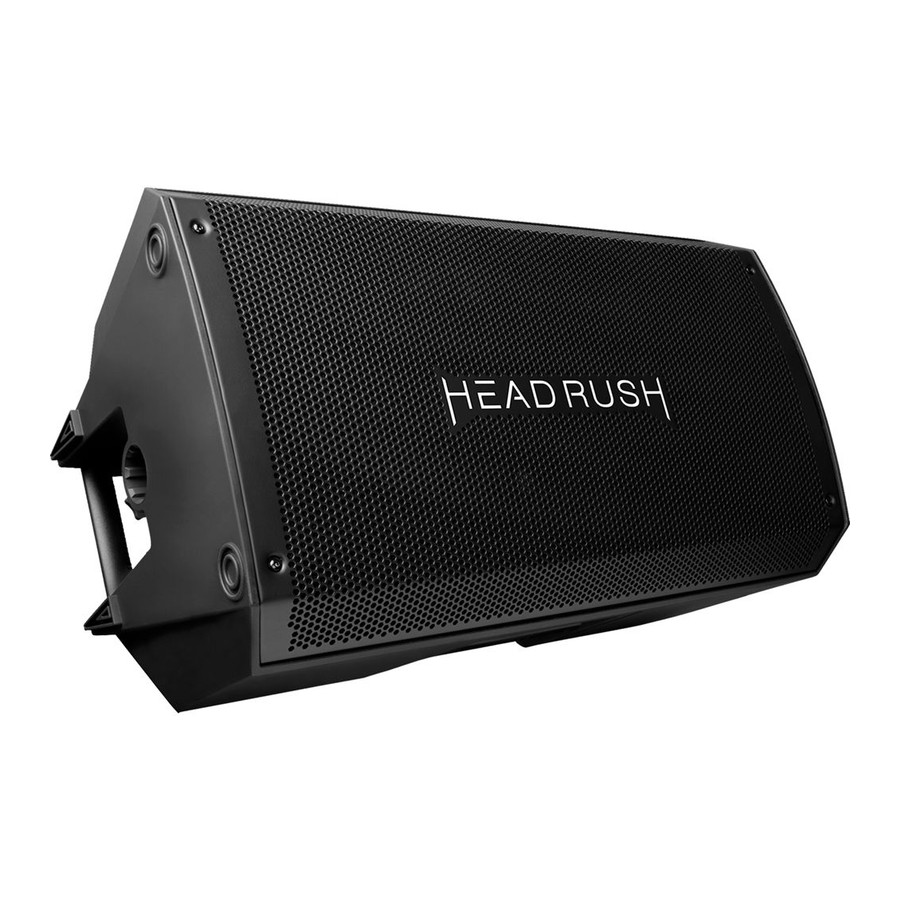

HEADRUSH FRFR-108 - 8 hüvelykes gitárhangszóró kézikönyv
Bevezetés
A doboz tartalma
FRFR-108
Tápkábel
Biztonsági és garanciális kézikönyv
Támogatás
A termékkel kapcsolatos legfrissebb információkért (dokumentáció, műszaki adatok, rendszerkövetelmények, kompatibilitási információk stb.) és a termék regisztrációjához látogasson el a headrushfx.com oldalra.
További terméktámogatásért látogasson el a headrushfx.com/support oldalra.
Beállítás
Az Bevezetés > A doboz tartalma alatt nem szereplő elemek külön vásárolhatók meg
A. példa: Egy FRFR-108 (Mono)
Csatlakoztassa a HeadRush Pedalboard Left (Bal) (Mono) kimenetét egy FRFR-108 bemenetére.
B. példa: Két FRFR-108 (Sztereó)
Csatlakoztassa a HeadRush Pedalboard Right (Jobb) és Left (Bal) (Mono) kimeneteit az FRFR-108-ak bemeneteire.
C. példa: Két FRFR-108 (Mono)
Csatlakoztassa a HeadRush Pedalboard Left (Bal) (Mono) kimenetét az egyik FRFR108 bemenetére, majd csatlakoztassa az FRFR-108 kimenetét egy másik bemenetére.
Jellemzők
Hátsó panel
- AC Input (AC bemenet): A mellékelt tápkábellel csatlakoztassa ezt a bemenetet egy konnektorhoz. Győződjön meg arról, hogy a Power Switch (főkapcsoló) off (ki) állásban van a kábel csatlakoztatásakor vagy leválasztásakor.
- Fuse (Biztosíték): Ha az egység biztosítéka megszakad, emelje fel ezt a fület a biztosíték cseréjéhez. Cserélje ki a megfelelő névleges értékű biztosítékra (az egység tápkábel bemenete alatt van feltüntetve). Helytelen névleges értékű biztosíték használata károsíthatja az egységet és/vagy a biztosítékot.
- Power Switch (Főkapcsoló): Ezzel a kapcsolóval kapcsolhatja be vagy ki a hangszórót. Győződjön meg arról, hogy a Volume (hangerő) gomb a minimum (óramutató járásával ellentétes) helyzetben van a bekapcsolás előtt.
- Power LED (Tápellátás LED): Ez a LED világít, amikor a hangszóró be van kapcsolva.
- Volume (Hangerő): Forgassa el az egyes gombokat az egyes bemenetek hangerejének beállításához.
- Input (Bemenet): Használjon szabványos XLR-kábelt vagy 1/4" (6,35 mm) TRS-kábelt (nem tartozék) az audioforrás csatlakoztatásához ehhez a bemenethez.
- Output (Kimenet): Használjon szabványos XLR-kábelt (nem tartozék) a kimenet csatlakoztatásához egy másik hangszóró bemenetéhez (azaz egy másik FRFR-108-hoz).
- Signal Limit LED (Jelkorlátozás LED): Ez a LED zölden világít, amikor hangjelet küldenek a hangszóróba - alacsonyabb szinteken villog, magasabb szinteken folyamatosan világít. A LED pirosan világít, ha a kimeneti korlátozás/védelem aktív - ha a LED folyamatosan pirosan világít, csökkentse az audioforrás hangerejét.
- Contour (Kontúr): Aktiválja (nyomja be) ezt a gombot az alacsony és magas frekvenciák kiemeléséhez +3 dB-lel. Kapcsolja ki (emelje fel) a kapcsolót a laposabb válasz érdekében élő előadásnál vagy a maximális kimenet érdekében.
- Ground Switch (Földelés kapcsoló): Aktiválja (nyomja be) ezt a kapcsolót a búgás vagy zaj csökkentése érdekében.
Függelék
Műszaki adatok
| Output Power (Kimeneti teljesítmény) | 2000 W (csúcs, 1300 LF + 700 HF) 1000 W (folyamatos RMS, 650 LF + 350 HF) |
| Drivers (Hangszórók) | Low-Frequency: (Alacsony frekvencia:) 8,0" (203 mm) hangszóró, 2,5" (65 mm) magas hőmérsékletű lengőtekercs |
| High-Frequency: (Magas frekvencia:) 1,4" (35 mm) neodímium hangszóró precíziós hullámvezetővel | |
| Crossover Frequency (Váltási frekvencia) | 2,5 KHz |
| Maximum SPL (Maximális hangnyomás) | 129 dB (csúcs), 126 dB (folyamatos) (dB-SPL @ 1 m) |
| Frequency Response 62 Hz – 20 kHz (Frekvenciaátvitel 62 Hz – 20 kHz) | (+3 dB) |
| Frequency Range (Frekvenciatartomány) | 52 Hz – 22 kHz (-10 dB) |
| Horn Coverage (Tölcsér lefedettség) | 90º vízszintes x 60º függőleges (névleges) |
| Equalization (Hangszínszabályozás) | Kontúrkapcsoló alacsony és magas frekvenciájú +3 dB-es erősítéssel |
| Connectors (Csatlakozók) | (2) XLR/TRS 1/4" (6,35 mm) kombinált bemenet (1) XLR link kimenet (1) IEC tápkábel bemenet |
| Controls (Vezérlők) | Főkapcsoló, (2) hangerőszabályzó gomb (bemenetenként 1), EQ kontúrkapcsoló, földelés-leválasztó kapcsoló |
| Indicators (Jelzők) | Tápellátás LED (hátsó panel), klip limiter LED |
| Protection (Védelem) | Elektronikus klip, termikus és jelátalakító túlhajtás |
| Power (Tápellátás) | Connection: (Csatlakozás:) IEC |
| Input Voltage: (Bemeneti feszültség:) 100 V~, 110–120 V~, 220–240 V~; 50/60 Hz (kapcsolható) | |
| Fuse: (Biztosíték:) 100–120V T10AL AC250V 220–240V T5AL AC250V | |
| Consumption: (Fogyasztás:) 800 W | |
| Enclosure (Ház) | Trapéz alakú, fröccsöntött polipropilén ház perforált acélráccsal |
| Mounting (Szerelés) | Szabványos 36 mm-es rúdcsatlakozó |
| Dimensions (Méretek) (magasság x szélesség x mélység) | 17.1" x 10.1" x 9.6" 434 x 256 x 245 mm |
| Weight (Súly) | 20.2 lb. 9.2 kg |
A műszaki adatok előzetes értesítés nélkül változhatnak.
Védjegyek és licencek
A HeadRush az inMusic Brands, Inc. védjegye, amely az Egyesült Államokban és más országokban van bejegyezve. Az Avid és az Eleven az Avid Technology, Inc. bejegyzett védjegyei az Egyesült Államokban és más országokban. Minden más terméknév, cégnév, védjegy vagy kereskedelmi név a megfelelő tulajdonosoké.
Hivatkozások
Kézikönyv letöltése
Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.
