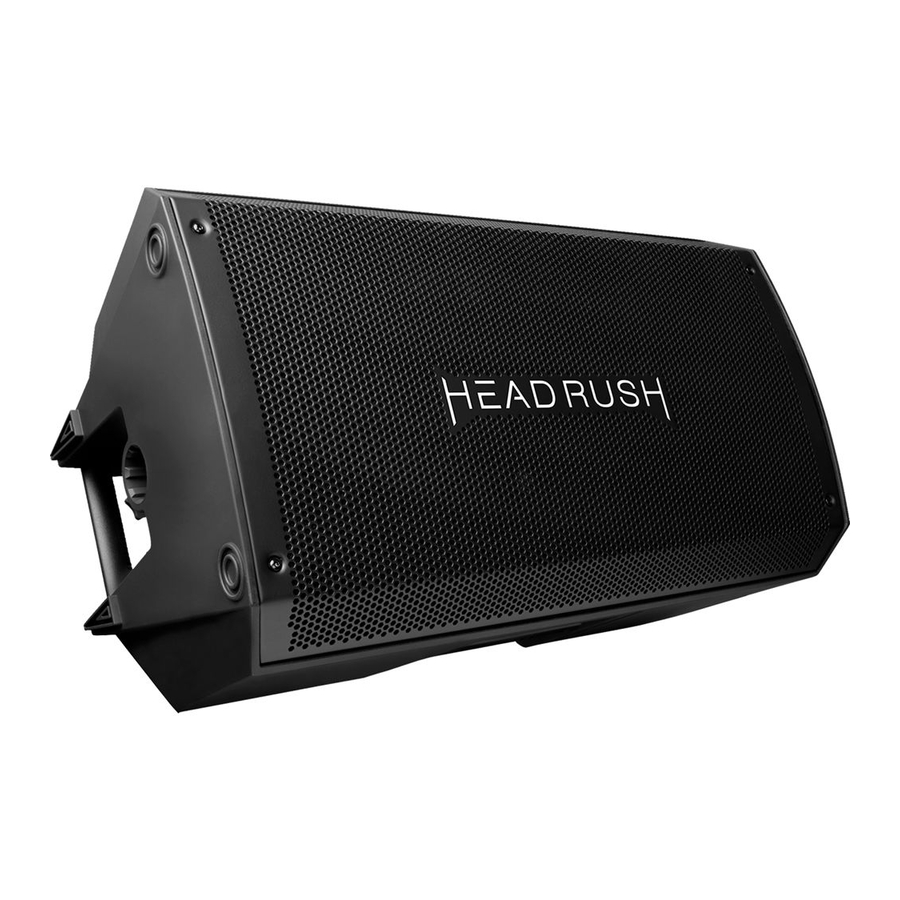

HEADRUSH FRFR-108 - 8 inç Gitar Hoparlörü Kılavuzu

İçerikler

1 Giriş
- 1.1 Kutu İçeriği
- 1.2 Destek
2 Kurulum
3 Özellikler
- 3.1 Arka Panel
4 Ek
- 4.1 Teknik Özellikler
- 4.2 Ticari Markalar ve Lisanslar
5 Referanslar
6 Kılavuzu indir
7 Diğer Dillerde

Giriş

Kutu İçeriği

FRFR-108
Güç Kablosu
Güvenlik ve Garanti Kılavuzu

Destek

Bu ürünle ilgili en son bilgiler (belgeler, teknik özellikler, sistem gereksinimleri, uyumluluk bilgileri vb.) ve ürün kaydı için headrushfx.com adresini ziyaret edin.
Ek ürün desteği için headrushfx.com/support adresini ziyaret edin.

Kurulum

Giriş > Kutu İçeriği altında listelenmeyen öğeler ayrı olarak satılır

Örnek A: Bir FRFR-108 (Mono)
HeadRush Pedalboard'unuzun Sol (Mono) çıkışını bir FRFR-108 üzerindeki girişe bağlayın.

Örnek B: İki FRFR-108 (Stereo)

HeadRush Pedalboard'unuzun Sağ ve Sol (Mono) çıkışlarını FRFR-108'lerinizin girişlerine bağlayın.

Örnek C: İki FRFR-108 (Mono)

HeadRush Pedalboard'unuzun Sol (Mono) çıkışını bir FRFR108'in girişine bağlayın ve ardından o FRFR-108'in çıkışını başka bir FRFR-108'in girişine bağlayın.

Özellikler

Arka Panel

AC Girişi: Bu girişi bir elektrik prizine bağlamak için birlikte verilen güç kablosunu kullanın. Kabloyu bağlarken veya çıkarırken Güç Anahtarının kapalı konumda olduğundan emin olun.
Sigorta: Ünitenin sigortası kırılırsa, sigortayı değiştirmek için bu tırnağı kaldırın. Uygun bir değerde (ünitenin güç kablosu girişinin altında yazılı) bir sigorta ile değiştirin. Yanlış değerde bir sigorta kullanmak üniteye ve/veya sigortaya zarar verebilir.
Güç Anahtarı: Hoparlörü açmak veya kapatmak için bu anahtarı kullanın. Açmadan önce Ses düğmesinin minimum (saat yönünün tersine) konumda olduğundan emin olun.
Güç LED'i: Hoparlör açıkken bu LED yanar.
Ses: Her bir girişin sesini ayarlamak için her bir düğmeyi çevirin.
Giriş: Ses kaynağınızı bu girişe bağlamak için standart bir XLR kablosu veya 1/4" (6,35 mm) TRS kablosu (dahil değildir) kullanın.
Çıkış: Bu çıkışı başka bir hoparlörün (yani, başka bir FRFR-108) girişine bağlamak için standart bir XLR kablosu (dahil değildir) kullanın.
Sinyal Sınırı LED'i: Bir ses sinyali hoparlöre gönderildiğinde bu LED yeşil yanar; daha düşük seviyelerde yanıp söner ve daha yüksek seviyelerde sürekli yanar. Çıkış limiti/koruması etkin olduğunda LED kırmızı yanar; LED sürekli kırmızı yanıyorsa, ses kaynağınızın sesini azaltın.
Kontür: Düşük ve yüksek frekansları +3 dB artırmak için bu düğmeye basın (etkinleştirin). Canlı performans veya maksimum çıkış için daha düz bir yanıt için anahtarı serbest bırakın (kaldırın).
Topraklama Anahtarı: Vızıltıyı veya gürültüyü azaltmak için bu anahtara basın (etkinleştirin).

Ek

Teknik Özellikler

Çıkış Gücü	2000 W (tepe, 1300 LF + 700 HF) 1000 W (sürekli RMS, 650 LF + 350 HF)
Sürücüler	Düşük Frekans: 8,0" (203 mm) sürücü, 2,5" (65 mm) yüksek sıcaklık ses bobini
Sürücüler	Yüksek Frekans: Hassas dalga kılavuzlu 1,4" (35 mm) neodimyum sürücü
Crossover Frekansı	2,5 KHz
Maksimum SPL	129 dB (tepe), 126 dB (sürekli) (dB-SPL @ 1 m)
Frekans Tepkisi 62 Hz – 20 kHz	(+3 dB)
Frekans Aralığı	52 Hz – 22 kHz (-10 dB)
Korna Kapsamı	90º yatay x 60º dikey (nominal)
Ekolayzır	Düşük ve yüksek frekanslı +3 dB artışlı kontür anahtarı
Konektörler	(2) XLR/TRS 1/4" (6,35 mm) combo girişler (1) XLR bağlantı çıkışı (1) IEC güç kablosu girişi
Kontroller	Güç anahtarı, (2) ses kontrol düğmesi (giriş başına 1), EQ kontür anahtarı, topraklama anahtarı
Göstergeler	Güç LED'i (arka panel), klip sınırlayıcı LED'i
Koruma	Elektronik klip, termal ve dönüştürücü aşırı yüklenmesi
Güç	Bağlantı: IEC
	Giriş Voltajı: 100 V~, 110–120 V~, 220–240 V~; 50/60 Hz (değiştirilebilir)
	Sigorta: 100–120V T10AL AC250V 220–240V T5AL AC250V
	Tüketim: 800 W
Muhafaza	Delikli çelik ızgaralı trapezoidal, enjeksiyonla kalıplanmış polipropilen muhafaza
Montaj	Standart 36 mm direk yuvası
Boyutlar (yükseklik x genişlik x derinlik)	17,1" x 10,1" x 9,6" 434 x 256 x 245 mm
Ağırlık	20,2 lb. 9,2 kg

Teknik özellikler önceden haber verilmeksizin değiştirilebilir.

Ticari Markalar ve Lisanslar

HeadRush, ABD ve diğer ülkelerde tescilli inMusic Brands, Inc.'in ticari markasıdır. Avid ve Eleven, ABD ve diğer ülkelerde Avid Technology, Inc.'in tescilli ticari markalarıdır. Diğer tüm ürün adları, şirket adları, ticari markalar veya ticari adlar ilgili sahiplerine aittir.
