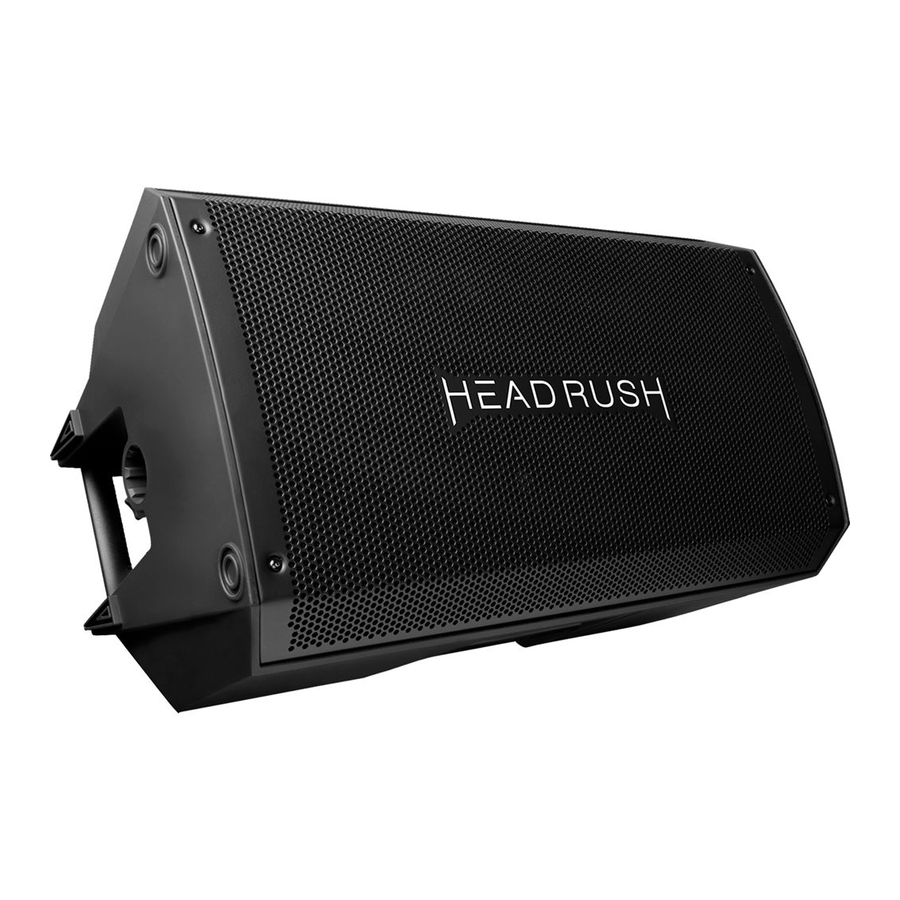

HEADRUSH FRFR-108 - Priročnik za 8-palčni kitarski zvočnik

Vsebina

1 Uvod
- 1.1 Vsebina škatle
- 1.2 Podpora
2 Namestitev
3 Funkcije
- 3.1 Zadnja plošča
4 Dodatek
- 4.1 Tehnične specifikacije
- 4.2 Blagovne znamke in licence
5 Reference
6 Prenesi navodilo
7 V drugih jezikih

Uvod

Vsebina škatle

FRFR-108
Napajalni kabel
Priročnik za varnost in garancijo

Podpora

Za najnovejše informacije o tem izdelku (dokumentacija, tehnične specifikacije, sistemske zahteve, informacije o združljivosti itd.) in registracijo izdelka obiščite headrushfx.com.
Za dodatno podporo za izdelek obiščite headrushfx.com/support.

Namestitev

Predmeti, ki niso navedeni pod Uvod > Vsebina škatle, se prodajajo ločeno

Primer A: En FRFR-108 (Mono)
Povežite levi (Mono) izhod vaše naprave HeadRush Pedalboard z vhodom na FRFR-108.

Primer B: Dva FRFR-108 (Stereo)

Povežite desni in levi (Mono) izhod vaše naprave HeadRush Pedalboard z vhodoma vaših FRFR-108.

Primer C: Dva FRFR-108 (Mono)

Povežite levi (Mono) izhod vaše naprave HeadRush Pedalboard z vhodom enega FRFR108, nato pa povežite izhod tega FRFR-108 z vhodom drugega.

Funkcije

Zadnja plošča

AC Input (AC vhod): Uporabite priloženi napajalni kabel za priključitev tega vhoda na električno vtičnico. Prepričajte se, da je stikalo za vklop nastavljeno na off (izklop), ko priključujete ali odklapljate kabel.
Fuse (Varovalka): Če je varovalka enote prekinjena, dvignite ta jeziček, da zamenjate varovalko. Zamenjajte jo z varovalko z ustrezno nazivno vrednostjo (natisnjeno pod vhodom za napajalni kabel enote). Uporaba varovalke z napačno nazivno vrednostjo lahko poškoduje enoto in/ali varovalko.
Power Switch (Stikalo za vklop): Uporabite to stikalo za vklop ali izklop zvočnika. Prepričajte se, da je gumb Volume (Glasnost) nastavljen na najmanjši položaj (v nasprotni smeri urinega kazalca), preden ga vklopite.
Power LED (LED za vklop): Ta LED sveti, ko je zvočnik vklopljen.
Volume (Glasnost): Obrnite vsak gumb, da prilagodite glasnost vsakega vhoda.
Input (Vhod): Uporabite standardni kabel XLR ali 1/4" (6,35 mm) kabel TRS (ni priložen) za priključitev vašega zvočnega vira na ta vhod.
Output (Izhod): Uporabite standardni kabel XLR (ni priložen) za priključitev tega izhoda na vhod drugega zvočnika (tj. drugega FRFR-108).
Signal Limit LED (LED za omejitev signala): Ta LED sveti zeleno, ko se zvočni signal pošlje zvočniku - utripa pri nižjih ravneh in sveti neprekinjeno pri višjih ravneh. LED sveti rdeče, ko je aktivna omejitev/zaščita izhoda - če LED neprekinjeno sveti rdeče, zmanjšajte glasnost zvočnega vira.
Contour (Kontura): Vklopite (pritisnite) ta gumb, da poudarite nizke in visoke frekvence za +3 dB. Izklopite (dvignite) stikalo za bolj raven odziv za nastop v živo ali za največjo moč.
Ground Switch (Stikalo za ozemljitev): Vklopite (pritisnite) to stikalo, da zmanjšate brum ali šum.

Dodatek

Tehnične specifikacije

Output Power (Izhodna moč)	2000 W (peak, 1300 LF + 700 HF) (vrh, 1300 LF + 700 HF) 1000 W (continuous RMS, 650 LF + 350 HF) (neprekinjena RMS, 650 LF + 350 HF)
Drivers (Gonilniki)	Low-Frequency: 8.0" (203 mm) driver, 2.5" (65 mm) high-temperature voice coil (Nizka frekvenca: 8,0" (203 mm) gonilnik, 2,5" (65 mm) visokotemperaturna glasovna tuljava)
Drivers (Gonilniki)	High-Frequency: 1.4" (35 mm) neodymium driver with precision waveguide (Visoka frekvenca: 1,4" (35 mm) neodimijev gonilnik s preciznim valovodom)
Crossover Frequency (Frekvenca križanja)	2.5 KHz
Maximum SPL (Najvišji SPL)	129 dB (peak), 126 dB (continuous) (dB-SPL @ 1 m) (vrh), 126 dB (neprekinjeno) (dB-SPL @ 1 m)
Frequency Response 62 Hz – 20 kHz (Frekvenčni odziv 62 Hz – 20 kHz)	(+3 dB)
Frequency Range (Frekvenčni razpon)	52 Hz – 22 kHz (-10 dB)
Horn Coverage (Pokritost z rogom)	90º horizontal x 60º vertical (nominal) (90° horizontalno x 60° vertikalno (nominalno))
Equalization (Izenačevanje)	Contour switch with low- and high-frequency +3 dB boost (Stikalo za konturo z ojačanjem nizkih in visokih frekvenc +3 dB)
Connectors (Priključki)	(2) XLR/TRS 1/4" (6.35 mm) combo inputs (kombinirani vhodi) (1) XLR link output (izhodi) (1) IEC power cable input (vhod za napajalni kabel)
Controls (Kontrole)	Power switch (stikalo za vklop), (2) volume control knobs (1 per input) (gumbi za nadzor glasnosti (1 na vhod)), EQ contour switch (stikalo za konturo EQ), ground-lift switch (stikalo za prekinitev ozemljitve)
Indicators (Indikatorji)	Power LED (rear panel) (LED za vklop (zadnja plošča)), clip limiter LED (LED za omejevalnik izrezovanja)
Protection (Zaščita)	Electronic clip (elektronsko izrezovanje), thermal & transducer overdrive (toplotna in preobremenitev pretvornika)
Power (Napajanje)	Connection: IEC (Povezava: IEC)
	Input Voltage: 100 V~, 110–120 V~, 220–240 V~; 50/60 Hz (switchable) (Vhodna napetost: 100 V~, 110–120 V~, 220–240 V~; 50/60 Hz (preklopno))
	Fuse: 100–120V T10AL AC250V 220–240V T5AL AC250V
	Consumption: 800 W (Poraba: 800 W)
Enclosure (Ohišje)	Trapezoidal, injection-molded polypropylene enclosure with perforated steel grille (Trapezoidno, brizgano polipropilensko ohišje s perforirano jekleno mrežo)
Mounting (Montaža)	Standard 36 mm pole socket (Standardna 36 mm vtičnica za drog)
Dimensions (Dimenzije) (height x width x depth) ((višina x širina x globina))	17.1" x 10.1" x 9.6" 434 x 256 x 245 mm
Weight (Teža)	20.2 lb. 9.2 kg

Specifikacije se lahko spremenijo brez predhodnega obvestila.

Blagovne znamke in licence

HeadRush is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries. Avid and Eleven are registered trademarks of Avid Technology, Inc. in the U.S. and other countries. All other product names, company names, trademarks, or trade names are those of their respective owners.
