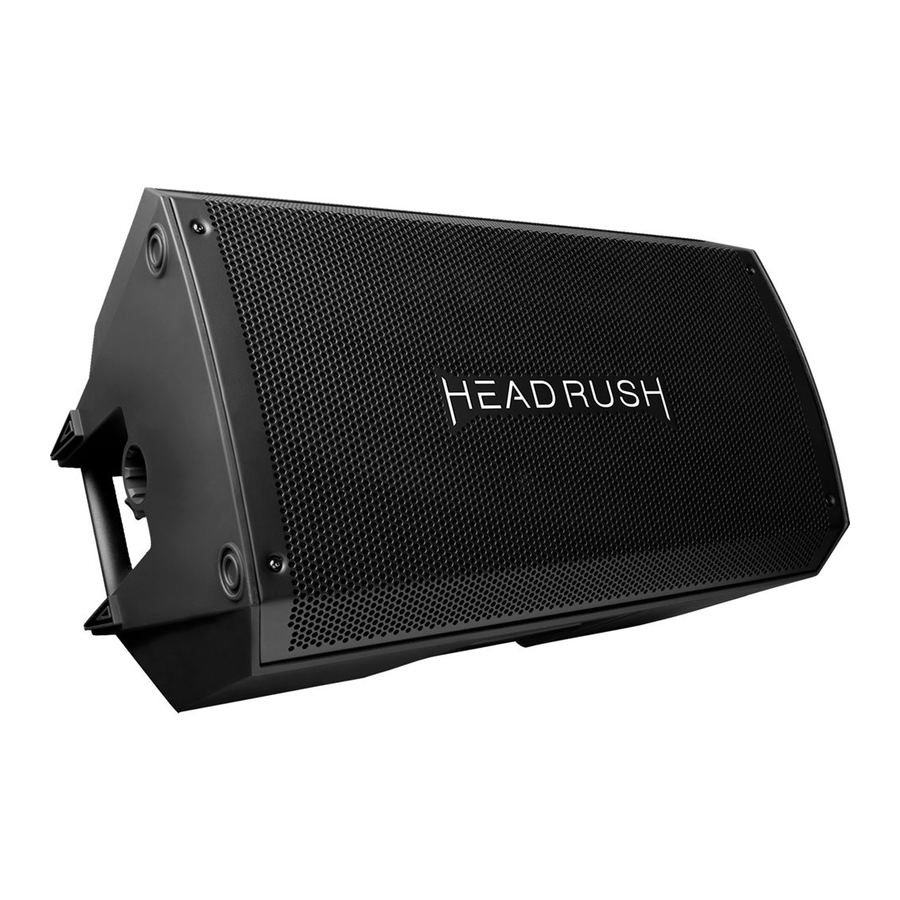

HEADRUSH FRFR-108 - Manuali i altoparlantit të kitarës 8 inç
Hyrje
Përmbajtja e kutisë
FRFR-108
Kablloja e rrymës
Manuali i sigurisë dhe garancisë
Mbështetje
Për informacionin më të fundit rreth këtij produkti (dokumentacion, specifikime teknike, kërkesa të sistemit, informacione përputhshmërie, etj.) dhe regjistrimin e produktit, vizitoni headrushfx.com.
Për mbështetje shtesë për produktin, vizitoni headrushfx.com/support.
Konfigurimi
Artikujt që nuk janë të listuar nën Hyrje > Përmbajtja e kutisë shiten veçmas
Shembulli A: Një FRFR-108 (Mono)
Lidhni daljen e majtë (Mono) të HeadRush Pedalboard tuaj me hyrjen në një FRFR-108.
Shembulli B: Dy FRFR-108 (Stereo)
Lidhni daljet e djathta dhe të majta (Mono) të HeadRush Pedalboard tuaj me hyrjet e FRFR-108 tuaj.
Shembulli C: Dy FRFR-108 (Mono)
Lidhni daljen e majtë (Mono) të HeadRush Pedalboard tuaj me hyrjen e një FRFR108, dhe më pas lidhni daljen e atij FRFR-108 me hyrjen e një tjetër.
Veçoritë
Paneli i pasmë
- Hyrja AC (AC Input): Përdorni kabllon e rrymës të përfshirë për të lidhur këtë hyrje me një prizë elektrike. Sigurohuni që Çelësi i rrymës (Power Switch) të jetë vendosur në pozicionin off (fikur) kur lidhni ose shkëputni kabllon.
- Siguresa (Fuse): Nëse siguresa e njësisë është e thyer, ngrini këtë skedë për të zëvendësuar siguresën. Zëvendësojeni atë me një siguresë me një vlerësim të përshtatshëm (e shtypur nën hyrjen e kabllos së rrymës së njësisë). Përdorimi i një siguresë me një vlerësim të pasaktë mund të dëmtojë njësinë dhe/ose siguresën.
- Çelësi i rrymës (Power Switch): Përdorni këtë çelës për të ndezur ose fikur altoparlantin. Sigurohuni që çelësi Volume (Volumi) të jetë vendosur në pozicionin e tij minimal (në drejtim të kundërt të akrepave të orës) përpara se ta ndizni atë.
- LED i rrymës (Power LED): Ky LED ndriçon kur altoparlanti është i ndezur.
- Volumi (Volume): Ktheni çdo çelës për të rregulluar volumin e çdo hyrjeje.
- Hyrja (Input): Përdorni një kabllo standarde XLR ose kabllo 1/4" (6.35 mm) TRS (nuk përfshihet) për të lidhur burimin tuaj audio me këtë hyrje.
- Dalja (Output): Përdorni një kabllo standarde XLR (nuk përfshihet) për të lidhur këtë dalje me hyrjen e një altoparlanti tjetër (d.m.th., një FRFR-108 tjetër).
- LED i kufirit të sinjalit (Signal Limit LED): Ky LED ndriçon jeshile kur një sinjal audio dërgohet në altoparlant—ai pulson në nivele më të ulëta dhe ndriçon vazhdimisht në nivele më të larta. LED ndriçon kuq kur kufiri/mbrojtja e daljes është aktive—nëse LED ndriçon kuq vazhdimisht, zvogëloni volumin e burimit tuaj audio.
- Kontur (Contour): Angazhojeni (shtypni) këtë buton për të theksuar frekuencat e ulëta dhe të larta me +3 dB. Çangazhojeni (ngrini) çelësin për një përgjigje më të sheshtë për performancë të drejtpërdrejtë ose për dalje maksimale.
- Çelësi i tokëzimit (Ground Switch): Angazhojeni (shtypni) këtë çelës për të zvogëluar zhurmën ose zhurmën.
Shtojca
Specifikimet teknike
| Fuqia e daljes (Output Power) | 2000 W (maje, 1300 LF + 700 HF) 1000 W (RMS e vazhdueshme, 650 LF + 350 HF) |
| Drejtuesit (Drivers) | Frekuenca e ulët (Low-Frequency): Drejtues 8.0" (203 mm), bobinë zëri me temperaturë të lartë 2.5" (65 mm) |
| Frekuenca e lartë (High-Frequency): Drejtues neodymium 1.4" (35 mm) me udhëzues vale precize | |
| Frekuenca e ndërprerjes (Crossover Frequency) | 2.5 KHz |
| SPL maksimale (Maximum SPL) | 129 dB (maje), 126 dB (e vazhdueshme) (dB-SPL @ 1 m) |
| Përgjigja e frekuencës 62 Hz – 20 kHz (Frequency Response 62 Hz – 20 kHz) | (+3 dB) |
| Gama e frekuencës (Frequency Range) | 52 Hz – 22 kHz (-10 dB) |
| Mbulimi i bririt (Horn Coverage) | 90º horizontal x 60º vertikal (nominal) |
| Barazimi (Equalization) | Çelës konturi me rritje +3 dB të frekuencës së ulët dhe të lartë |
| Lidhësit (Connectors) | (2) Hyrje të kombinuara XLR/TRS 1/4" (6.35 mm) (1) Dalje lidhjeje XLR (1) Hyrje kablloje rryme IEC |
| Kontrollet (Controls) | Çelësi i rrymës, (2) çelësa kontrolli të volumit (1 për hyrje), çelësi i konturit EQ, çelësi i ngritjes së tokës |
| Treguesit (Indicators) | LED i rrymës (paneli i pasmë), LED kufizues i prerjes |
| Mbrojtja (Protection) | Prerje elektronike, mbingarkesë termike dhe transduktori |
| Fuqia (Power) | Lidhja (Connection): IEC |
| Tensioni i hyrjes (Input Voltage): 100 V~, 110–120 V~, 220–240 V~; 50/60 Hz (i ndërrueshëm) | |
| Siguresa (Fuse): 100–120V T10AL AC250V 220–240V T5AL AC250V | |
| Konsumi (Consumption): 800 W | |
| Kutia (Enclosure) | Kuti trapezoidale, polipropileni i derdhur me injeksion me grilë çeliku të perforuar |
| Montimi (Mounting) | Fole standarde shtylle 36 mm |
| Përmasat (Dimensions) (lartësia x gjerësia x thellësia) | 17.1" x 10.1" x 9.6" 434 x 256 x 245 mm |
| Pesha (Weight) | 20.2 lb. 9.2 kg |
Specifikimet mund të ndryshojnë pa paralajmërim.
