Úvod

Obsah balenia

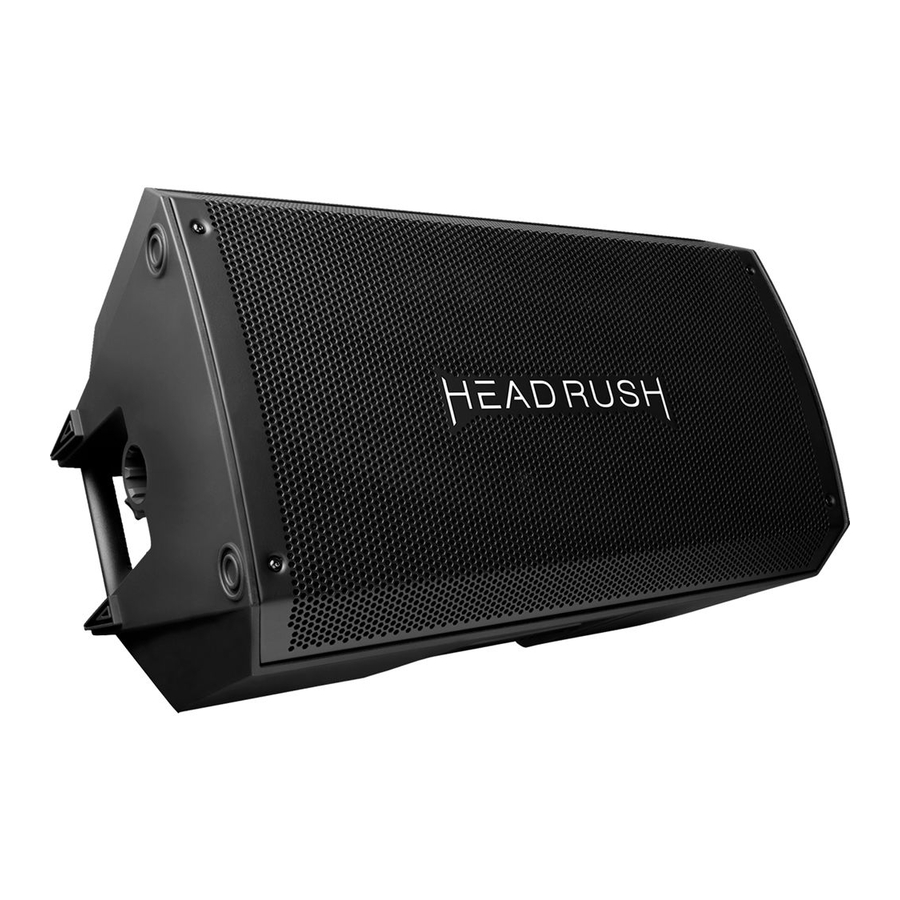

FRFR-108
Napájací kábel
Príručka o bezpečnosti a záruke

Podpora

Pre najnovšie informácie o tomto produkte (dokumentácia, technické špecifikácie, systémové požiadavky, informácie o kompatibilite atď.) a registráciu produktu navštívte headrushfx.com.
Pre ďalšiu podporu produktu navštívte headrushfx.com/support.

Nastavenie

Položky, ktoré nie sú uvedené v časti Úvod > Obsah balenia, sa predávajú samostatne

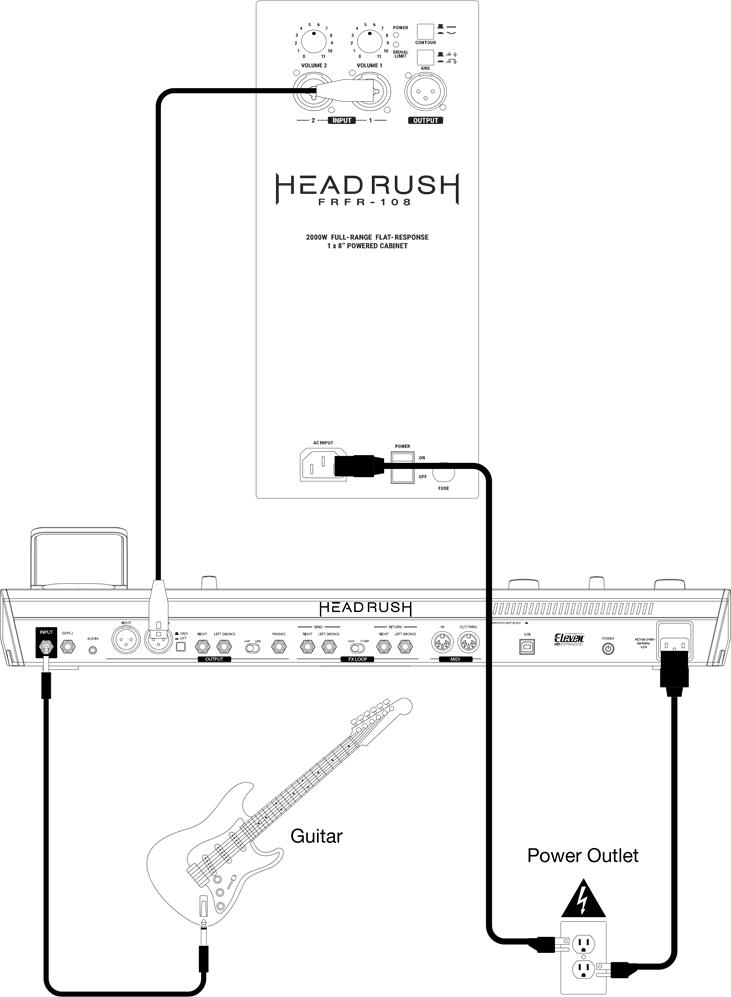

Príklad A: Jeden FRFR-108 (Mono)
Pripojte ľavý (Mono) výstup vášho HeadRush Pedalboardu k vstupu na FRFR-108.

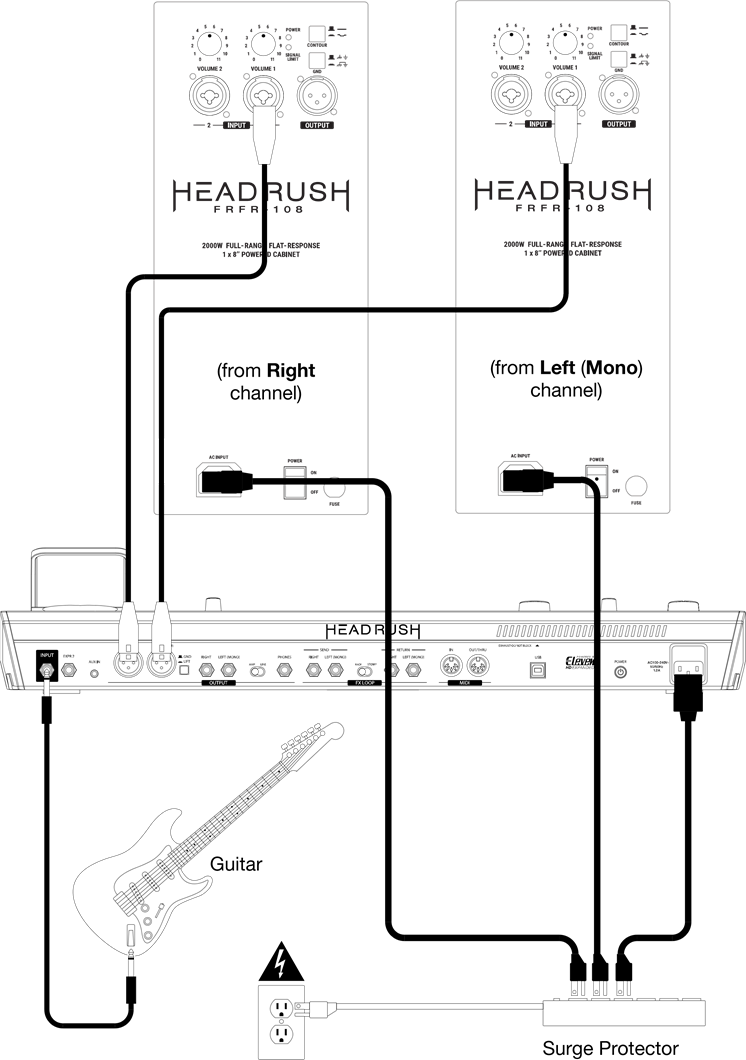

Príklad B: Dva FRFR-108 (Stereo)

Pripojte pravý a ľavý (Mono) výstup vášho HeadRush Pedalboardu k vstupom vašich FRFR-108.

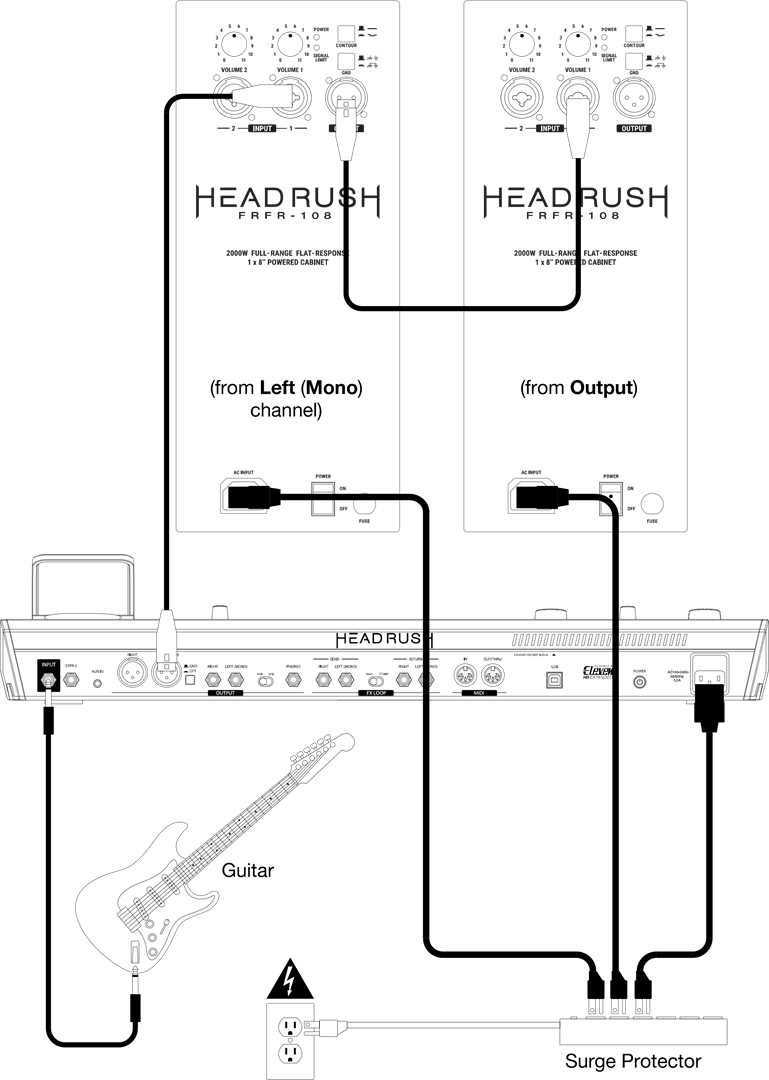

Príklad C: Dva FRFR-108 (Mono)

Pripojte ľavý (Mono) výstup vášho HeadRush Pedalboardu k vstupu jedného FRFR108 a potom pripojte výstup tohto FRFR-108 k vstupu ďalšieho.

Funkcie

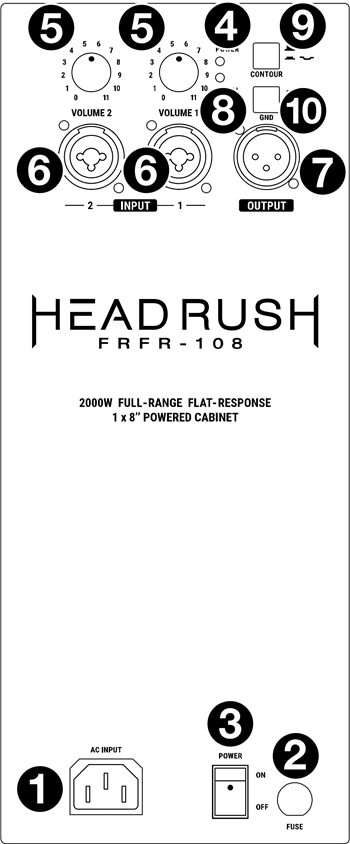

Zadný panel

AC Input (AC vstup): Použite priložený napájací kábel na pripojenie tohto vstupu do elektrickej zásuvky. Uistite sa, že vypínač napájania je nastavený na off (vypnuté) pri pripájaní alebo odpájaní kábla.
Fuse (Poistka): Ak je poistka jednotky poškodená, zdvihnite túto záložku a vymeňte poistku. Vymeňte ju za poistku s príslušným menovitým prúdom (vytlačené pod vstupom napájacieho kábla jednotky). Použitie poistky s nesprávnym menovitým prúdom môže poškodiť jednotku a/alebo poistku.
Power Switch (Vypínač napájania): Použite tento vypínač na zapnutie alebo vypnutie reproduktora. Uistite sa, že gombík Volume (Hlasitosť) je nastavený na svoju minimálnu (proti smeru hodinových ručičiek) polohu pred zapnutím.
Power LED (LED napájania): Táto LED dióda sa rozsvieti, keď je reproduktor zapnutý.
Volume (Hlasitosť): Otáčaním každého gombíka nastavte hlasitosť každého vstupu.
Input (Vstup): Použite štandardný kábel XLR alebo 1/4" (6,35 mm) kábel TRS (nie je súčasťou balenia) na pripojenie zdroja zvuku k tomuto vstupu.
Output (Výstup): Použite štandardný kábel XLR (nie je súčasťou balenia) na pripojenie tohto výstupu k vstupu iného reproduktora (t. j. iného FRFR-108).
Signal Limit LED (LED indikátor limitu signálu): Táto LED dióda sa rozsvieti na zeleno, keď sa do reproduktora odošle zvukový signál – bliká pri nižších úrovniach a svieti nepretržite pri vyšších úrovniach. LED dióda sa rozsvieti na červeno, keď je aktívny limit/ochrana výstupu – ak LED dióda svieti nepretržite na červeno, znížte hlasitosť zdroja zvuku.
Contour (Kontúra): Aktivujte (stlačte) toto tlačidlo na zvýraznenie nízkych a vysokých frekvencií o +3 dB. Deaktivujte (zdvihnite) prepínač pre plochejšiu odozvu pre živé vystúpenie alebo pre maximálny výstup.
Ground Switch (Uzemňovací prepínač): Aktivujte (stlačte) tento prepínač na zníženie brumu alebo šumu.

Dodatok

Technické špecifikácie

Výstupný výkon	2000 W (špičkový, 1300 LF + 700 HF) 1000 W (trvalý RMS, 650 LF + 350 HF)
Meniče	Nízkofrekvenčný: 8,0" (203 mm) menič, 2,5" (65 mm) vysokoteplotná hlasová cievka
Meniče	Vysokofrekvenčný: 1,4" (35 mm) neodýmový menič s presným vlnovodom
Deliaca frekvencia	2,5 KHz
Maximálny SPL	129 dB (špičkový), 126 dB (trvalý) (dB-SPL @ 1 m)
Frekvenčná odozva 62 Hz – 20 kHz	(+3 dB)
Frekvenčný rozsah	52 Hz – 22 kHz (-10 dB)
Pokrytie horny	90º horizontálne x 60º vertikálne (nominálne)
Ekvalizácia	Prepínač Contour (Kontúra) s posilnením nízkych a vysokých frekvencií o +3 dB
Konektory	(2) kombinované vstupy XLR/TRS 1/4" (6,35 mm) (1) XLR linkový výstup (1) IEC vstup napájacieho kábla
Ovládacie prvky	Vypínač napájania, (2) gombíky na ovládanie hlasitosti (1 na vstup), prepínač EQ contour (kontúra), prepínač ground-lift (odpojenie uzemnenia)
Indikátory	LED dióda napájania (zadný panel), LED dióda obmedzovača klipu
Ochrana	Elektronický klip, tepelné preťaženie a preťaženie meniča
Napájanie	Pripojenie: IEC
	Vstupné napätie: 100 V~, 110–120 V~, 220–240 V~; 50/60 Hz (prepínateľné)
	Poistka: 100–120V T10AL AC250V 220–240V T5AL AC250V
	Spotreba: 800 W
Skrinka	Trapézová skrinka z polypropylénu vstrekovaného do formy s perforovanou oceľovou mriežkou
Montáž	Štandardná 36 mm objímka pre tyč
Rozmery (výška x šírka x hĺbka)	17,1" x 10,1" x 9,6" 434 x 256 x 245 mm
Hmotnosť	20,2 lb. 9,2 kg

Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.
