HEADRUSH Prime - Sprievodca rýchlym spustením gitarových FX/zosilňovačov

Úvod

Obsah balenia

• HeadRush Prime
• USB kábel
• Napájací kábel
• Karta na stiahnutie softvéru
• Sprievodca rýchlym spustením
• Príručka o bezpečnosti a záruke

Navštívte headrushfx.com a stiahnite si kompletnú Používateľskú príručku.

Podpora

Najnovšie informácie o tomto produkte (dokumentácia, technické špecifikácie, systémové požiadavky, informácie o kompatibilite atď.) a registráciu produktu nájdete na stránke headrushfx.com.
Ďalšiu podporu produktu nájdete na stránke headrushfx.com/support.

Funkcie

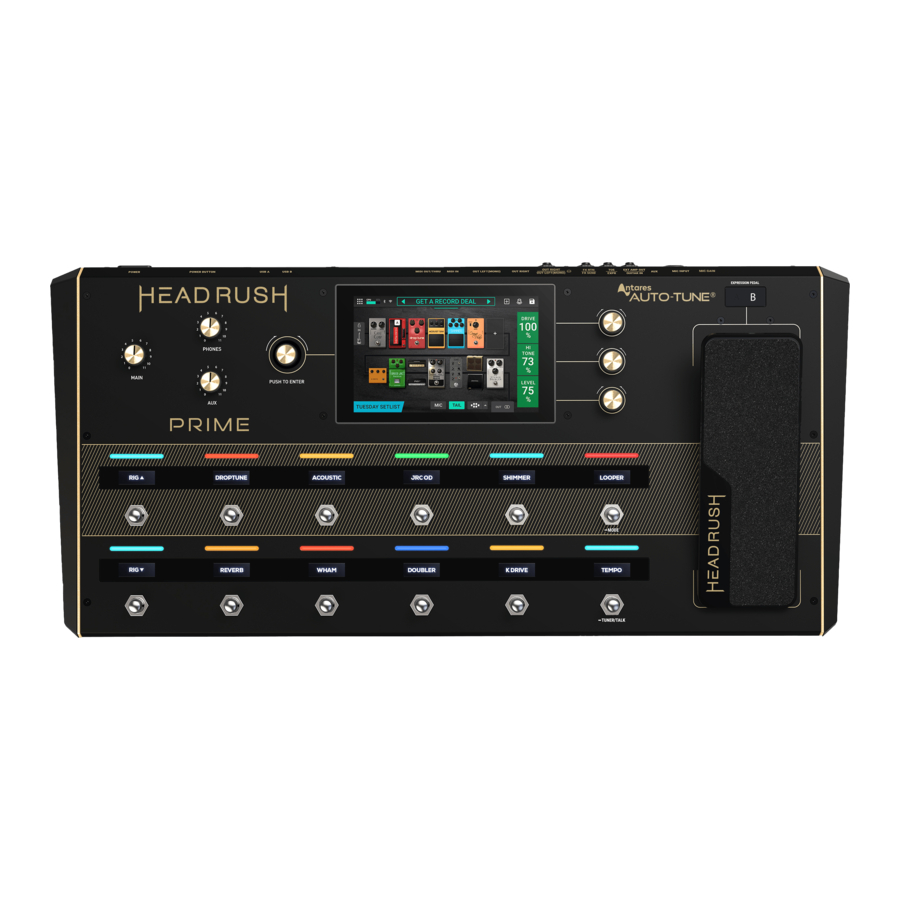

Horný panel

1. Hlavný displej: Tento plnofarebný multidotykový displej zobrazuje informácie relevantné pre aktuálnu prevádzku HeadRush Prime. Dotykom na displej (a pomocou hardvérových ovládacích prvkov) ovládajte rozhranie. Pozrite si časť Základná obsluha, kde sa dozviete, ako to funguje.
2. Parametrické gombíky: Otáčaním týchto gombíkov upravte parametre alebo nastavenia zobrazené vedľa nich na hlavnom displeji.
3. Enkodér: Otáčaním tohto enkodéra prechádzajte dostupné možnosti ponuky alebo upravte hodnoty parametrov vybraného poľa na displeji. Stlačením enkodéra potvrďte svoj výber.
4. Nožné spínače: Stlačením týchto nožných spínačov aktivujte alebo deaktivujte priradený blok alebo scénu, alebo načítajte priradený rig.
5. Displeje nožných spínačov: Tieto zobrazovacie pásy indikujú blok, rig alebo scénu priradenú ku každému nožnému spínaču.
6. Indikátory nožných spínačov: Tieto svetlá indikujú, či je blok, rig alebo scéna priradená ku každému nožnému spínaču zapnutá (jasne svieti) alebo vypnutá (tlmene svieti).
7. Expresný pedál: Použite tento pedál na úpravu priradeného parametra/parametrov. Viac informácií nájdete v Používateľskej príručke.
8. Stav expresného pedála: Tieto malé LED diódy indikujú aktuálny stav expresného pedála.
9. Hlavná hlasitosť: Otáčaním tohto gombíka upravte úroveň hlasitosti Výstupov.
10. Hlasitosť slúchadiel: Otáčaním tohto gombíka upravte úroveň hlasitosti Výstupu pre slúchadlá.
11. Aux hlasitosť: Otáčaním tohto gombíka upravte úroveň hlasitosti Aux vstupu.

Zvukový signál z aux vstupu je smerovaný priamo na výstupy HeadRush Prime bez použitia modelovania alebo efektov a nemôže byť použitý looperom. Taktiež nie je ovplyvnený gombíkmi hlavnej hlasitosti alebo hlasitosti slúchadiel.

Zadný panel

1. Napájací vstup (IEC): Pripojte tento vstup k elektrickej zásuvke pomocou priloženého napájacieho kábla.
2. Vypínač napájania: Stlačením tohto tlačidla zapnite napájanie HeadRush Prime.
3. Ventilátor: Uistite sa, že tento ventilátor nie je počas používania HeadRush Prime zakrytý.
4. USB-B port: Pripojte tento USB port k počítaču pomocou štandardného USB kábla. Toto pripojenie umožňuje HeadRush Prime odosielať a prijímať digitálny zvukový signál do a z vášho počítača. Toto pripojenie môžete použiť aj na import alebo export rigov, predvolieb blokov a setlistov. Viac informácií nájdete v Používateľskej príručke.
5. USB Type-A port: Pripojte USB flash disk k tomuto USB portu pre ďalšie úložisko. K tomuto USB portu je možné pripojiť aj USB zariadenie kompatibilné s triedou pre externé MIDI ovládanie.
6. Gitarový vstup (1/4"/6,35 mm, TS): Pripojte gitaru k tomuto vstupu pomocou štandardného nástrojového kábla.
7. Mikrofónny vstup (XLR alebo 1/4"/6,35 mm, symetrický): Pripojte mikrofón k tomuto vstupu pomocou štandardného XLR alebo 1/4" (6,35 mm) mikrofónneho kábla. Na stránke Globálne nastavenia môžete povoliť alebo zakázať fantómové napájanie +48V pre tieto vstupy.

   Fantómové napájanie povoľte len vtedy, ak to váš mikrofón vyžaduje. Väčšina dynamických mikrofónov a páskových mikrofónov nevyžaduje fantómové napájanie, zatiaľ čo väčšina kondenzátorových mikrofónov áno. Informácie o tom, či váš mikrofón potrebuje fantómové napájanie, nájdete v dokumentácii k mikrofónu.
8. Zisk mikrofónneho vstupu: Použite tento gombík na úpravu úrovne Mikrofónneho vstupu. Zobrazte aktuálnu úroveň mikrofónu dvojitým klepnutím na vstupný blok, aby ste sa uistili, že úroveň nie je nízka alebo neprekračuje úroveň.
9. Aux vstup (1/8"/3,5 mm, TRS): Pripojte voliteľný zdroj zvuku (napr. smartfón, tablet atď.) k tomuto vstupu pomocou 1/8" (3,5 mm) stereo kábla.
10. Vstup pre expresný pedál (1/4"/6,35 mm, TRS): Pripojte voliteľný sekundárny expresný pedál k tomuto vstupu pomocou štandardného nástrojového kábla.
11. Vstup pre spínač špičky expresného pedála (1/4"/6,35 mm, TS): Pripojte výstup spínača špičky voliteľného expresného pedála k tomuto vstupu pomocou štandardného 1/4" (6,35 mm) TS kábla.
12. Výstup FX Send (1/4"/6,35 mm, TRS): Pripojte tento výstup k vstupu iného efektového modulu, efektového pedálu alebo slučky efektov zosilňovača.
13. Vstup FX Return (1/4"/6,35 mm, TRS): Pripojte tento vstup k výstupu iného efektového modulu, efektového pedálu alebo slučky efektov zosilňovača.
14. Výstup pre nožný spínač externého zosilňovača (1/4"/6,35 mm, TRS): Pripojte tento výstup k vstupu nožného spínača externého gitarového zosilňovača na prepínanie kanálov alebo zapínanie a vypínanie reverbu na zosilňovači pomocou HeadRush Prime.

    Tento výstup pripájajte len k zosilňovačom, ktoré majú vstup nožného spínača "short-to-sleeve". Ak pripojíte tento výstup k akémukoľvek inému typu vstupu nožného spínača, môžete trvalo poškodiť svoje zariadenie. Ak si nie ste istí, či má váš zosilňovač vstup nožného spínača "short-to-sleeve", pred pokusom sa obráťte na manuál alebo výrobcu zosilňovača, aby ste to potvrdili.
15. Výstup pre slúchadlá (1/8"/3,5 mm, TRS): Pripojte štandardné 1/8" (3,5 mm) stereo slúchadlá k tomuto výstupu. Na ovládanie úrovne hlasitosti použite gombík hlasitosti slúchadiel.
16. Výstupy (1/4"/6,35 mm, TRS): Pripojte tieto výstupy k vstupom vášho zosilňovača, zvukového rozhrania atď. Ak potrebujete použiť len jeden výstup, použite ten s označením L/Mono.
17. Výstupy (XLR): Pripojte tieto výstupy k vstupom vášho mixéra, aktívneho reproduktora atď. Ak potrebujete použiť len jeden výstup, použite ten s označením Left/Mono.
18. MIDI vstup (5-pin DIN): Použite štandardný MIDI kábel na pripojenie tohto vstupu k MIDI výstupu voliteľného externého MIDI zariadenia.
19. MIDI výstup/Thru (5-pin DIN): Použite štandardný MIDI kábel na pripojenie tohto výstupu k MIDI vstupu voliteľného externého MIDI zariadenia. Na stránke Globálne nastavenia môžete nastaviť, či má byť tento výstup štandardný MIDI výstup alebo MIDI priechod.

Nastavenie

Položky, ktoré nie sú uvedené v časti Úvod > Obsah balenia, sa predávajú samostatne.

V Ponuke globálnych nastavení sa uistite, že ste nastavili Výstupy na odosielanie signálu na úrovni zosilňovača, ak používate tradičný gitarový zosilňovač, alebo na úrovni linky (predvolené), ak používate zosilňovač s plochou frekvenčnou odozvou, mixér, PA reproduktor alebo zvukové rozhranie.

*
Tento výstup pripájajte len k zosilňovačom, ktoré majú vstup nožného spínača "short-to-sleeve". Ak pripojíte tento výstup k akémukoľvek inému typu vstupu nožného spínača, môžete trvalo poškodiť svoje zariadenie. Ak si nie ste istí, či má váš zosilňovač vstup nožného spínača "short-to-sleeve", pred pokusom sa obráťte na manuál alebo výrobcu zosilňovača, aby ste to potvrdili.

Základná obsluha

Táto kapitola popisuje niektoré zo základných funkcií HeadRush Prime. Môžete navštíviť stránku headrushfx.com a stiahnuť si kompletnú Používateľskú príručku, kde nájdete ešte viac informácií.

Hlavná obrazovka

1. Otáčaním enkodéra sa pohybujte medzi voliteľnými položkami na obrazovke alebo upravte parametre. Stlačením enkodéra zadáte príkaz Enter (vstup).
2. Dvojitým klepnutím zobrazíte stránku Nastavenia vstupu.
3. Klepnutím zobrazíte stránku Ponuka a získate prístup k ďalším funkciám a nastaveniam.
4. Klepnutím a potiahnutím tohto panela nadol zobrazíte stránku Zoznam rigov. Dvojitým klepnutím premenujete rig.
5. Klepnutím zobrazíte stránku Priradenie hardvéru.
6. Klepnutím uložíte rig.
7. Otáčaním parametrických gombíkov upravte príslušné parametre. Ak má blok viac ako tri parametre, potiahnite prstom nahor alebo nadol v tomto stĺpci, aby ste zobrazili ďalšie parametre.
8. Dvojitým klepnutím zobrazíte stránku Nastavenia výstupu.
9. Klepnutím zmeníte typ signálového reťazca. (gitara, vokál, gitara/vokál atď.)
10. Toto tlačidlo umožňuje alebo zakazuje dozvuky reverbu a oneskorenia pri prepínaní na iný rig.
11. Dvojitým klepnutím na efekt, zosilňovač alebo kabinet zobrazíte jeho stránku Podrobné nastavenia.

Poradie blokov vo vašom signálovom reťazci sa nemusí nevyhnutne odrážať v nožných spínačoch. Bloky môžete ľubovoľne priraďovať k dostupným nožným spínačom bez toho, aby ste vôbec zmenili svoj signálový reťazec—a naopak. Viac informácií o tom nájdete v Používateľskej príručke.

Ak chcete priradiť blok (zosilňovač, kabinet, impulznú odozvu alebo efekt) k prázdnemu slotu, klepnite naň (Ê) a potom použite zobrazený zoznam.
Ak chcete zobraziť obrazovku Podrobné nastavenia bloku, dvakrát naň klepnite.
Ak chcete zobraziť parametre bloku na pravom okraji obrazovky, klepnite na blok, aby bol orámovaný zelenou farbou. Potom môžete otáčaním parametrických gombíkov upraviť parametre naľavo od nich. Ak má blok viac ako tri parametre, ktoré chcete upraviť, potiahnite prstom nahor alebo nadol v stĺpci, aby ste zobrazili ďalšie parametre. Ak nie je vybratý žiadny blok, parametre budú tie, ktoré priradíte na stránke Priradenie hardvéru.

Ak chcete preusporiadať bloky vo vašom signálovom reťazci, klepnite a potiahnite blok do iného slotu alebo medzi dva iné bloky (bloky za touto pozíciou sa posunú o jeden slot ďalej v signálovom reťazci).
Ak chcete aktivovať alebo deaktivovať blok, stlačte nožný spínač, ktorý je k nemu priradený, alebo klepnite na blok a potom klepnite na tlačidlo Zap./Vyp., ktoré sa zobrazí v spodnej časti obrazovky.

Ak chcete odstrániť blok, klepnite a podržte blok a potom ho potiahnite na spodný panel.
Ak chcete načítať iný rig (predvoľbu):

• Stlačením ľavého horného (Rig ) alebo ľavého dolného (Rig ) nožného spínača okamžite načítate predchádzajúci alebo nasledujúci rig.
• Klepnutím na alebo vedľa názvu aktuálneho rigu na obrazovke.
• Klepnutím na názov rigu na obrazovke a potom otáčaním enkodéra.

Ak chcete zobraziť ďalšie možnosti, klepnite na ikonu ponuky v ľavom hornom rohu a potom klepnite na možnosť.
