HEADRUSH Prime - Snelstartgids voor gitaar FX/versterker

Inleiding

Inhoud van de doos

• HeadRush Prime
• USB-kabel
• Stroomkabel
• Software downloadkaart
• Snelstartgids
• Handleiding veiligheid & garantie

Bezoek headrushfx.com om de complete User Guide (Gebruikershandleiding) te downloaden.

Ondersteuning

Voor de meest recente informatie over dit product (documentatie, technische specificaties, systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie, bezoek headrushfx.com.
Voor aanvullende productondersteuning, bezoek headrushfx.com/support.

Kenmerken

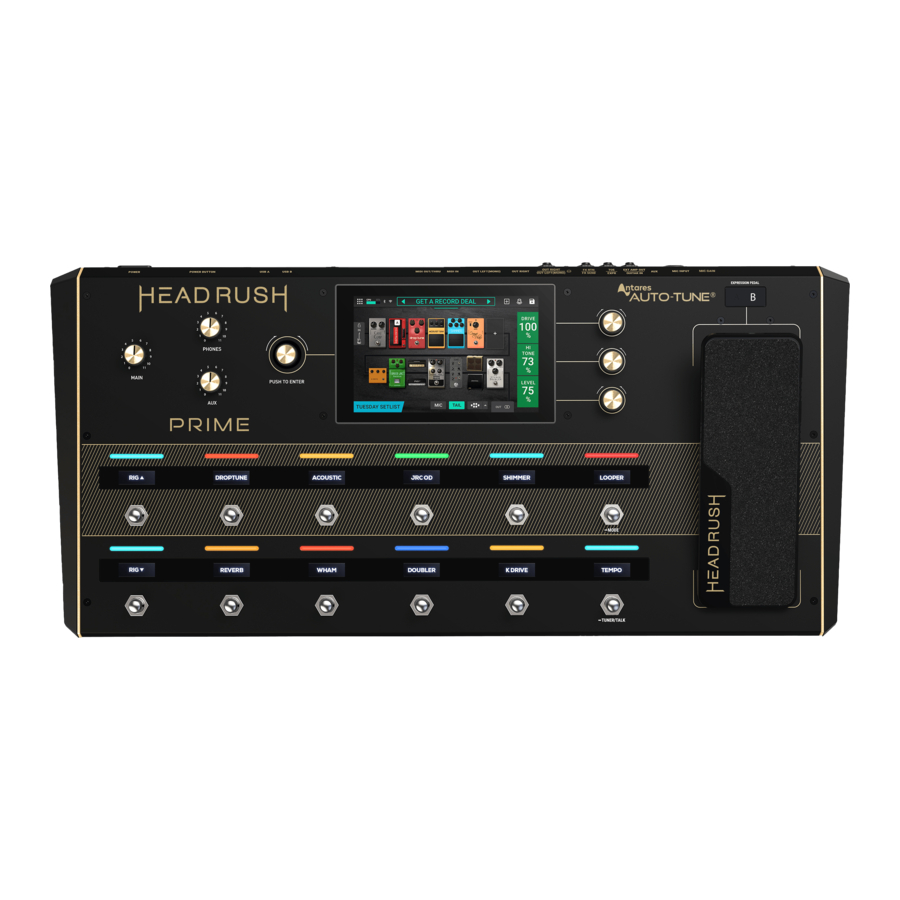

Bovenpaneel

1. Main Display (Hoofdscherm): Dit full-color multi-touch display toont informatie die relevant is voor de huidige werking van de HeadRush Prime. Raak het display aan (en gebruik de hardwarebediening) om de interface te bedienen. Zie Basic Operation (Basisfuncties) om te leren hoe het werkt.
2. Parameter Knobs (Parameterknoppen): Draai aan deze knoppen om de parameters of instellingen aan te passen die ernaast worden weergegeven op het hoofdscherm.
3. Encoder: Draai aan deze encoder om door de beschikbare menu-opties te bladeren of om de parameterwaarden van het geselecteerde veld in het display aan te passen. Druk op de encoder om uw selectie te bevestigen.
4. Footswitches (Voetschakelaars): Druk op deze voetschakelaars om het toegewezen blok of scène te activeren of deactiveren, of om de toegewezen rig te laden.
5. Footswitch Displays (Voetschakelaar Displays): Deze display strips geven het blok, de rig of de scène aan die aan elke voetschakelaar is toegewezen.
6. Footswitch Indicators (Voetschakelaar Indicatoren): Deze lampjes geven aan of het blok, de rig of de scène die aan elke voetschakelaar is toegewezen, aan (helder verlicht) of uit (zwak verlicht) is.
7. Expression Pedal (Expressiepedaal): Gebruik dit pedaal om de toegewezen parameter(s) aan te passen. Zie de User Guide (Gebruikershandleiding) voor meer informatie.
8. Expression Pedal Status (Expressiepedaal Status): Deze kleine LED's geven de huidige status van het expressiepedaal aan.
9. Main Volume (Hoofdvolume): Draai aan deze knop om het volumeniveau van de Outputs (Uitgangen) aan te passen.
10. Phones Volume (Koptelefoonvolume): Draai aan deze knop om het volumeniveau van de Phones Output (Koptelefoonuitgang) aan te passen.
11. Aux Volume (Aux-volume): Draai aan deze knop om het volumeniveau van de Aux Input (Aux-ingang) aan te passen.

Het audiosignaal van de aux-ingang wordt rechtstreeks naar de uitgangen van HeadRush Prime geleid zonder dat er modellering of effecten worden toegepast en kan niet worden gebruikt door de looper. Het wordt ook niet beïnvloed door de hoofdvolume- of koptelefoonvolumeknoppen.

Achterpaneel

1. Power Input (Stroomingang) (IEC): Sluit deze ingang aan op een stopcontact met behulp van de meegeleverde stroomkabel.
2. Power Switch (Aan/uit-schakelaar): Druk op deze knop om de stroom van de HeadRush Prime in te schakelen.
3. Vent (Ventilatie): Zorg ervoor dat deze ventilatieopening vrij is tijdens het gebruik van de HeadRush Prime.
4. USB-B Port (USB-B-poort): Sluit deze USB-poort aan op een computer met behulp van een standaard USB-kabel. Met deze verbinding kan HeadRush Prime het digitale audiosignaal van en naar uw computer verzenden en ontvangen. U kunt deze verbinding ook gebruiken om rigs, blokpresets en setlists te importeren of exporteren. Zie de User Guide (Gebruikershandleiding) voor meer informatie.
5. USB Type-A Port (USB Type-A-poort): Sluit een USB-flashdrive aan op deze USB-poort voor extra opslag. Een class-compliant USB-apparaat kan ook op deze USB-poort worden aangesloten voor externe MIDI-besturing.
6. Guitar Input (Gitaaringang) (1/4"/6.35 mm, TS): Sluit uw gitaar aan op deze ingang met behulp van een standaard instrumentkabel.
7. Mic Input (Microfooningang) (XLR of 1/4"/6.35 mm, balanced (gebalanceerd)): Sluit een microfoon aan op deze ingang met behulp van een standaard XLR- of 1/4" (6.35 mm) microfoonkabel. U kunt +48V fantoomvoeding voor deze ingangen in- of uitschakelen op de pagina Global Settings (Algemene instellingen).

   Schakel alleen fantoomvoeding in als uw microfoon dit vereist. De meeste dynamische microfoons en lintmicrofoons hebben geen fantoomvoeding nodig, terwijl de meeste condensatormicrofoons dit wel nodig hebben. Raadpleeg de documentatie van uw microfoon om te achterhalen of deze fantoomvoeding nodig heeft.
8. Mic Input Gain: (Microfooningang versterking) Gebruik deze knop om het niveau van de Mic Input (Microfooningang) aan te passen. Bekijk het huidige niveau van de microfoon door dubbel op het ingangsblok te tikken om er zeker van te zijn dat het niveau niet laag is of clipt.
9. Aux Input (Aux-ingang) (1/8"/3.5 mm, TRS): Sluit een optionele audiobron (bijv. smartphone, tablet, enz.) aan op deze ingang met behulp van een 1/8" (3.5 mm) stereo kabel.
10. Expression Pedal Input (Expressiepedaal ingang) (1/4"/6.35 mm, TRS): Sluit een optioneel secundair expressiepedaal aan op deze ingang met behulp van een standaard instrumentkabel.
11. Expression Pedal Toe Switch Input (Expressiepedaal teen schakelaar ingang) (1/4"/6.35 mm, TS): Sluit de teen schakelaar uitgang van uw optionele expressiepedaal aan op deze ingang met behulp van een standaard 1/4" (6.35 mm) TS-kabel.
12. FX Send Output (FX Send uitgang) (1/4"/6.35 mm, TRS): Sluit deze uitgang aan op de ingang van een andere effectmodule, een effectpedaal of de effect loop return van een versterker.
13. FX Return Input (FX Return ingang) (1/4"/6.35 mm, TRS): Sluit deze ingang aan op de uitgang van een andere effectmodule, een effectpedaal of de effect loop send van een versterker.
14. External Amp Footswitch Output (Externe versterker voetschakelaar uitgang) (1/4"/6.35 mm, TRS): Sluit deze uitgang aan op de voetschakelaar ingang van een externe gitaarversterker om kanalen te schakelen of reverb in en uit te schakelen op de versterker met behulp van de HeadRush Prime.

    Sluit deze uitgang alleen aan op versterkers met een "short-to-sleeve" voetschakelaar ingang. Als u deze uitgang aansluit op een ander type voetschakelaar ingang, kan dit permanente schade aan uw apparatuur veroorzaken. Als u niet zeker weet of uw versterker een "short-to-sleeve" voetschakelaar ingang heeft, raadpleeg dan de handleiding van de versterker of de fabrikant om dit te bevestigen voordat u het probeert.
15. Phones Output (Koptelefoonuitgang) (1/8"/3.5 mm, TRS): Sluit een standaard 1/8" (3.5 mm) stereo koptelefoon aan op deze uitgang. Gebruik de phones volume (koptelefoonvolume) knop om het volumeniveau te regelen.
16. Outputs (Uitgangen) (1/4"/6.35 mm, TRS): Sluit deze uitgangen aan op de ingangen van uw versterker, audio interface, etc. Als u slechts één uitgang hoeft te gebruiken, gebruik dan de uitgang met het label L/Mono.
17. Outputs (Uitgangen) (XLR): Sluit deze uitgangen aan op de ingangen van uw mixer, actieve luidspreker, etc. Als u slechts één uitgang hoeft te gebruiken, gebruik dan de uitgang met het label Left/Mono (Links/Mono).
18. MIDI Input (MIDI-ingang) (5-pin DIN): Gebruik een standaard MIDI-kabel om deze ingang aan te sluiten op de MIDI-uitgang van een optioneel extern MIDI-apparaat.
19. MIDI Out/Thru (MIDI-uitgang/Thru) (5-pin DIN): Gebruik een standaard MIDI-kabel om deze uitgang aan te sluiten op de MIDI-ingang van een optioneel extern MIDI-apparaat. U kunt deze uitgang instellen als een standaard MIDI-uitgang of MIDI-doorvoer op de pagina Global Settings (Algemene instellingen).

Installatie

Items die niet worden vermeld onder Introduction (Inleiding) > Box Contents (Inhoud van de doos) worden afzonderlijk verkocht.

Zorg ervoor dat u in het Global Settings Menu (Algemene instellingenmenu) de Outputs (Uitgangen) instelt om een signaal op versterkerniveau te verzenden als u een traditionele gitaarversterker gebruikt, of op lijnniveau (standaard) als u een full-range flat-response versterker, mixer, PA-luidspreker of audio interface gebruikt.

*
Sluit deze uitgang alleen aan op versterkers met een "short-to-sleeve" voetschakelaar ingang. Als u deze uitgang aansluit op een ander type voetschakelaar ingang, kan dit permanente schade aan uw apparatuur veroorzaken. Als u niet zeker weet of uw versterker een "short-to-sleeve" voetschakelaar ingang heeft, raadpleeg dan de handleiding van de versterker of de fabrikant om dit te bevestigen voordat u het probeert.

Basisfuncties

Dit hoofdstuk beschrijft enkele van de basisfuncties van HeadRush Prime. U kunt headrushfx.com bezoeken om de complete User Guide (Gebruikershandleiding) te downloaden voor nog meer informatie.

Hoofdscherm

1. Draai aan de encoder om door selecteerbare items op het scherm te bewegen of om parameters aan te passen. Druk op de encoder als een Enter-opdracht.
2. Dubbeltik om de pagina Input Settings (Ingangsinstellingen) te bekijken.
3. Tik om de pagina Menu te bekijken en toegang te krijgen tot meer functies en instellingen.
4. Tik en sleep deze balk omlaag om de pagina Rig List (Riglijst) te bekijken. Dubbeltik om de rig een andere naam te geven.
5. Tik om de pagina Hardware Assign (Hardwaretoewijzing) te bekijken.
6. Tik om de rig op te slaan.
7. Draai aan de parameterknoppen om de overeenkomstige parameters aan te passen. Als een blok meer dan drie parameters heeft, sleept u uw vinger omhoog of omlaag in deze kolom om de extra parameters in beeld te brengen.
8. Dubbeltik om de pagina Output Settings (Uitgangsinstellingen) te bekijken.
9. Tik om het type signaalketen te wijzigen. (gitaar, zang, gitaar/zang, enz.)
10. Deze knop schakelt reverb- en delay-staarten in of uit bij het overschakelen naar een andere rig.
11. Dubbeltik op een effect, versterker of cabine om de pagina Gedetailleerde instellingen te bekijken.

De volgorde van blokken in uw signaalketen wordt niet noodzakelijkerwijs weergegeven in de voetschakelaars. U kunt vrijelijk blokken toewijzen aan beschikbare voetschakelaars zonder uw signaalketen te wijzigen - en vice versa. Zie de User Guide (Gebruikershandleiding) voor meer informatie.

Om een blok (versterker, cabine, impulsrespons of effect) aan een lege sleuf toe te wijzen, tikt u erop (Ê) en gebruikt u vervolgens de lijst die verschijnt.
Om het scherm Gedetailleerde instellingen van een blok weer te geven, dubbeltikt u erop.
Om de parameters van een blok aan de rechterkant van het scherm weer te geven, tikt u op het blok zodat het groen omlijnd is. U kunt vervolgens aan de parameterknoppen draaien om de parameters aan de linkerkant aan te passen. Als een blok meer dan drie parameters heeft die u wilt aanpassen, sleept u uw vinger omhoog of omlaag in de kolom om de extra parameters in beeld te brengen. Als er geen blok is geselecteerd, zijn de parameters die u toewijst op de pagina Hardware Assign (Hardwaretoewijzing).

Om de blokken in uw signaalketen opnieuw te rangschikken, tikt u op een blok en sleept u het naar een andere sleuf of tussen twee andere blokken (de blokken na die positie schuiven één sleuf verder in de signaalketen).
Om een blok te activeren of deactiveren, drukt u op de footswitch (voetschakelaar) die eraan is toegewezen, of tikt u op het blok en tikt u vervolgens op de knop On/Off (Aan/Uit) die onder aan het scherm verschijnt.

Om een blok te verwijderen, tikt u op het blok en houdt u het vast en sleept u het vervolgens naar de onderste balk.
Om een andere rig (preset) te laden:

• Druk op de linker bovenhoek (Rig ) of linker onderhoek (Rig ) footswitch (voetschakelaar) om direct de vorige of volgende rig te laden.
• Tik op de of naast de naam van de huidige rig op het scherm.
• Tik op de naam van de rig op het scherm en draai vervolgens aan de encoder.

Om andere opties te bekijken, tikt u op het menu icon (menupictogram) in de linkerbovenhoek en tikt u vervolgens op een optie.
