HEADRUSH Prime - Gitaros FX/Stiprintuvo greitos pradžios vadovas

Įvadas

Pakuotės turinys

• HeadRush Prime
• USB kabelis
• Maitinimo kabelis
• Programinės įrangos atsisiuntimo kortelė
• Greitos pradžios vadovas
• Saugos ir garantijos vadovas

Apsilankykite headrushfx.com, kad atsisiųstumėte visą Vartotojo vadovą.

Palaikymas

Norėdami gauti naujausią informaciją apie šį produktą (dokumentaciją, technines specifikacijas, sistemos reikalavimus, suderinamumo informaciją ir kt.) ir produkto registraciją, apsilankykite headrushfx.com.
Norėdami gauti papildomos pagalbos dėl produkto, apsilankykite headrushfx.com/support.

Savybės

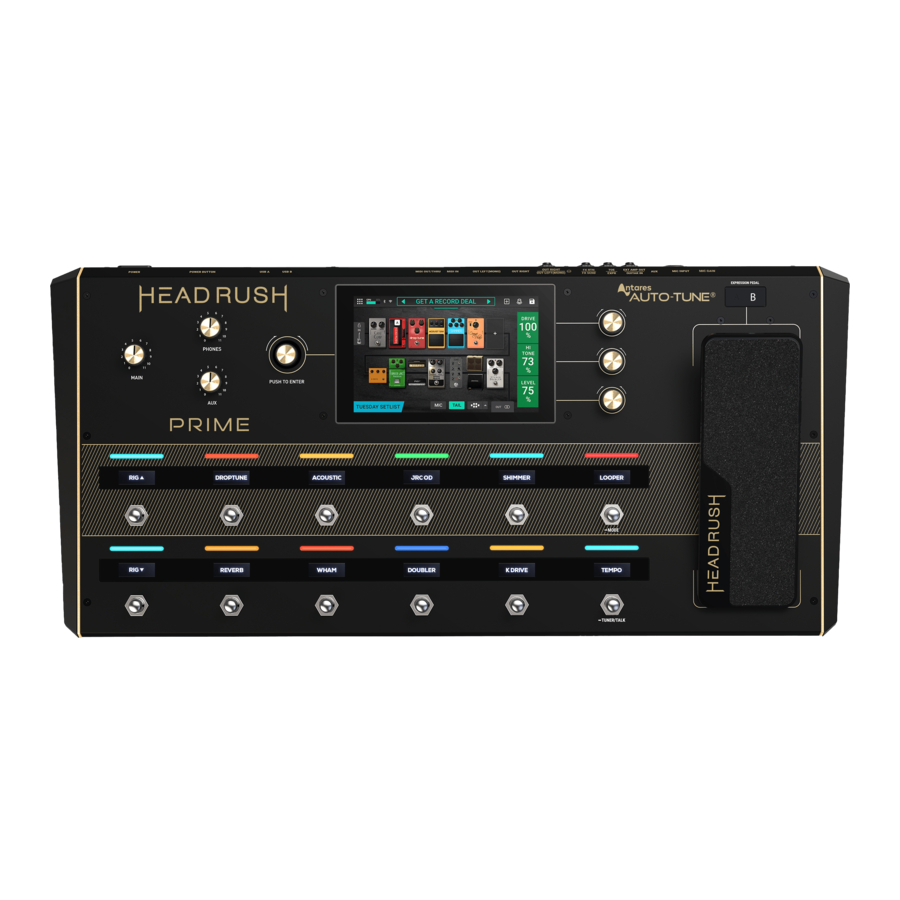

Viršutinis skydelis

1. Pagrindinis ekranas: Šiame spalvotame daugiajutikliniame ekrane rodoma informacija, susijusi su dabartine HeadRush Prime veikla. Palieskite ekraną (ir naudokite aparatūros valdiklius), kad valdytumėte sąsają. Žr. Pagrindinis valdymas, kad sužinotumėte, kaip tai veikia.
2. Parametrų rankenėlės: Sukite šias rankenėles, kad sureguliuotumėte parametrus arba nustatymus, rodomus šalia jų pagrindiniame ekrane.
3. Šifratorius: Sukite šį šifratorių, kad slinktumėte per galimas meniu parinktis arba reguliuotumėte pasirinkto lauko ekrane parametrų reikšmes. Paspauskite šifratorių, kad patvirtintumėte savo pasirinkimą.
4. Kojiniai jungikliai: Paspauskite šiuos kojinius jungiklius, kad įjungtumėte arba išjungtumėte priskirtą bloką arba sceną, arba įkeltumėte priskirtą rinkinį (rig).
5. Kojinių jungiklių ekranai: Šios ekrano juostos rodo bloką, rinkinį (rig) arba sceną, priskirtą kiekvienam kojiniam jungikliui.
6. Kojinių jungiklių indikatoriai: Šios lemputės rodo, ar blokas, rinkinys (rig) arba scena, priskirta kiekvienam kojiniam jungikliui, yra įjungtas (ryškiai apšviestas) arba išjungtas (blankiai apšviestas).
7. Ekspresijos pedalas: Naudokite šį pedalą, kad sureguliuotumėte priskirtą (-us) parametrą (-us). Daugiau informacijos rasite Vartotojo vadove.
8. Ekspresijos pedalo būsena: Šie maži šviesos diodai rodo dabartinę ekspresijos pedalo būseną.
9. Pagrindinis garsumas: Sukite šią rankenėlę, kad sureguliuotumėte Išėjimų (Outputs) garsumo lygį.
10. Ausinių garsumas: Sukite šią rankenėlę, kad sureguliuotumėte Ausinių išėjimo (Phones Output) garsumo lygį.
11. Pagalbinis garsumas (Aux Volume): Sukite šią rankenėlę, kad sureguliuotumėte Pagalbinio įėjimo (Aux Input) garsumo lygį.

Garso signalas iš pagalbinio įėjimo (aux input) nukreipiamas tiesiai į HeadRush Prime išėjimus be jokio modeliavimo ar efektų, ir jo negali naudoti ciklo kartotuvas (looper). Jam taip pat neturi įtakos pagrindinio garsumo arba ausinių garsumo rankenėlės.

Galinis skydelis

1. Maitinimo įvestis (Power Input) (IEC): Prijunkite šią įvestį prie maitinimo lizdo naudodami pridedamą maitinimo kabelį.
2. Maitinimo jungiklis (Power Switch): Paspauskite šį mygtuką, kad įjungtumėte HeadRush Prime maitinimą.
3. Ventiliacijos anga (Vent): Įsitikinkite, kad ši ventiliacijos anga neužblokuota, kai naudojate HeadRush Prime.
4. USB-B prievadas (USB-B Port): Prijunkite šį USB prievadą prie kompiuterio naudodami standartinį USB kabelį. Šis ryšys leidžia HeadRush Prime siųsti ir priimti skaitmeninį garso signalą į ir iš jūsų kompiuterio. Taip pat galite naudoti šį ryšį, norėdami importuoti arba eksportuoti rinkinius (rigs), blokų išankstinius nustatymus ir dainų sąrašus. Daugiau informacijos rasite Vartotojo vadove.
5. USB A tipo prievadas (USB Type-A Port): Prijunkite USB atmintinę prie šio USB prievado, kad gautumėte papildomos vietos. Taip pat prie šio USB prievado galima prijungti klasės reikalavimus atitinkantį USB įrenginį, skirtą išoriniam MIDI valdymui.
6. Gitaros įvestis (Guitar Input) (1/4"/6,35 mm, TS): Prijunkite savo gitarą prie šios įvesties naudodami standartinį instrumento kabelį.
7. Mikrofono įvestis (Mic Input) (XLR arba 1/4"/6,35 mm, subalansuota): Prijunkite mikrofoną prie šios įvesties naudodami standartinį XLR arba 1/4" (6,35 mm) mikrofono kabelį. Galite įjungti arba išjungti +48 V fantominį maitinimą šioms įvestims puslapyje Global Settings (Bendrieji nustatymai).

   Įjunkite fantominį maitinimą tik tuo atveju, jei jo reikia jūsų mikrofonui. Daugumai dinaminių mikrofonų ir juostinių mikrofonų nereikia fantominio maitinimo, o daugumai kondensatorinių mikrofonų reikia. Peržiūrėkite savo mikrofono dokumentaciją, kad sužinotumėte, ar jam reikia fantominio maitinimo.
8. Mikrofono įvesties stiprinimas (Mic Input Gain): Naudokite šią rankenėlę, kad sureguliuotumėte Mikrofono įvesties (Mic Input) lygį. Peržiūrėkite dabartinį mikrofono lygį dukart paliesdami įvesties bloką, kad įsitikintumėte, jog lygis nėra žemas arba neperkrautas.
9. Pagalbinis įėjimas (Aux Input) (1/8"/3,5 mm, TRS): Prijunkite papildomą garso šaltinį (pvz., išmanųjį telefoną, planšetinį kompiuterį ir kt.) prie šios įvesties naudodami 1/8" (3,5 mm) stereo kabelį.
10. Ekspresijos pedalo įvestis (Expression Pedal Input) (1/4"/6,35 mm, TRS): Prijunkite papildomą antrinį ekspresijos pedalą prie šios įvesties naudodami standartinį instrumento kabelį.
11. Ekspresijos pedalo piršto jungiklio įvestis (Expression Pedal Toe Switch Input) (1/4"/6,35 mm, TS): Prijunkite pasirenkamo ekspresijos pedalo piršto jungiklio išvestį prie šios įvesties naudodami standartinį 1/4" (6,35 mm) TS kabelį.
12. FX siuntimo išvestis (FX Send Output) (1/4"/6,35 mm, TRS): Prijunkite šią išvestį prie kito efektų modulio, efektų pedalo arba stiprintuvo efektų kilpos grąžinimo įvesties.
13. FX grąžinimo įvestis (FX Return Input) (1/4"/6,35 mm, TRS): Prijunkite šią įvestį prie kito efektų modulio, efektų pedalo arba stiprintuvo efektų kilpos siuntimo išvesties.
14. Išorinio stiprintuvo kojinio jungiklio išvestis (External Amp Footswitch Output) (1/4"/6,35 mm, TRS): Prijunkite šią išvestį prie išorinio gitaros stiprintuvo kojinio jungiklio įvesties, kad perjungtumėte kanalus arba įjungtumėte ir išjungtumėte aidą (reverb) stiprintuve naudodami HeadRush Prime.

    Prijunkite šią išvestį tik prie stiprintuvų, kurie turi "trumpo jungimo į movą" kojinio jungiklio įvestį. Jei prijungsite šią išvestį prie bet kurio kito tipo kojinio jungiklio įvesties, galite visam laikui sugadinti savo įrangą. Jei nesate tikri, ar jūsų stiprintuvas turi "trumpo jungimo į movą" kojinio jungiklio įvestį, prieš bandydami patikrinkite stiprintuvo vadovą arba gamintoją.
15. Ausinių išvestis (Phones Output) (1/8"/3,5 mm, TRS): Prijunkite standartines 1/8" (3,5 mm) stereo ausines prie šios išvesties. Naudokite ausinių garsumo (phones volume) rankenėlę, kad valdytumėte garsumo lygį.
16. Išėjimai (Outputs) (1/4"/6,35 mm, TRS): Prijunkite šiuos išėjimus prie savo stiprintuvo, garso sąsajos ir kt. įėjimų. Jei jums reikia naudoti tik vieną išėjimą, naudokite tą, kuris pažymėtas L/Mono.
17. Išėjimai (Outputs) (XLR): Prijunkite šiuos išėjimus prie savo mikšerio, aktyvaus garsiakalbio ir kt. įėjimų. Jei jums reikia naudoti tik vieną išėjimą, naudokite tą, kuris pažymėtas Kairysis (Left)/Mono.
18. MIDI įvestis (MIDI Input) (5 kontaktų DIN): Naudokite standartinį MIDI kabelį, kad prijungtumėte šią įvestį prie pasirenkamo išorinio MIDI įrenginio MIDI išvesties.
19. MIDI išvestis (MIDI Out)/Thru (5 kontaktų DIN): Naudokite standartinį MIDI kabelį, kad prijungtumėte šią išvestį prie pasirenkamo išorinio MIDI įrenginio MIDI įvesties. Galite nustatyti, kad ši išvestis būtų standartinė MIDI išvestis arba MIDI pralaidumas puslapyje Global Settings (Bendrieji nustatymai).

Sąranka

Elementai, nenurodyti skiltyje Įvadas > Pakuotės turinys, parduodami atskirai.

Global Settings Menu (Bendrųjų nustatymų meniu) įsitikinkite, kad nustatėte Išėjimus (Outputs) siųsti signalą stiprintuvo lygiu, jei naudojate tradicinį gitaros stiprintuvą, arba linijos lygiu (numatytasis), jei naudojate viso diapazono plokščios charakteristikos stiprintuvą, mikšerį, PA garsiakalbį arba garso sąsają.

*
Prijunkite šią išvestį tik prie stiprintuvų, kurie turi "trumpo jungimo į movą" kojinio jungiklio įvestį. Jei prijungsite šią išvestį prie bet kurio kito tipo kojinio jungiklio įvesties, galite visam laikui sugadinti savo įrangą. Jei nesate tikri, ar jūsų stiprintuvas turi "trumpo jungimo į movą" kojinio jungiklio įvestį, prieš bandydami patikrinkite stiprintuvo vadovą arba gamintoją.

Pagrindinis valdymas

Šiame skyriuje aprašomos kai kurios pagrindinės HeadRush Prime funkcijos. Galite apsilankyti headrushfx.com, kad atsisiųstumėte visą Vartotojo vadovą, kuriame rasite dar daugiau informacijos.

Pagrindinis ekranas

1. Sukite šifratorių, kad pereitumėte per ekrane pasirenkamus elementus arba sureguliuotumėte parametrus. Paspauskite šifratorių kaip Enter komandą.
2. Dukart palieskite, kad peržiūrėtumėte Input Settings (Įvesties nustatymai) puslapį.
3. Palieskite, kad peržiūrėtumėte Menu (Meniu) puslapį ir pasiektumėte daugiau funkcijų ir nustatymų.
4. Palieskite ir vilkite šią juostą žemyn, kad peržiūrėtumėte Rig List (Rinkinių sąrašas) puslapį. Dukart palieskite, kad pervardytumėte rinkinį (rig).
5. Palieskite, kad peržiūrėtumėte Hardware Assign (Aparatūros priskyrimas) puslapį.
6. Palieskite, kad išsaugotumėte rinkinį (rig).
7. Sukite parametrų rankenėles, kad sureguliuotumėte atitinkamus parametrus. Jei blokas turi daugiau nei tris parametrus, vilkite pirštu aukštyn arba žemyn šį stulpelį, kad sufokusuotumėte papildomus parametrus.
8. Dukart palieskite, kad peržiūrėtumėte Output Settings (Išvesties nustatymai) puslapį.
9. Palieskite, kad pakeistumėte signalo grandinės tipą. (gitara, vokalas, gitara/vokalas ir t. t.)
10. Šis mygtukas įjungia arba išjungia aido (reverb) ir delsos uodegas, kai perjungiamas kitas rinkinys (rig).
11. Dukart palieskite efektą, stiprintuvą arba kabiną, kad peržiūrėtumėte jo Detailed Settings (Išsamūs nustatymai) puslapį.

Blokų seka jūsų signalo grandinėje nebūtinai atsispindi kojiniuose jungikliuose. Galite laisvai priskirti blokus galimiems kojiniams jungikliams visiškai nekeisdami savo signalo grandinės ir atvirkščiai. Apie tai sužinokite Vartotojo vadove.

Norėdami priskirti bloką (stiprintuvą, kabiną, impulsinį atsaką arba efektą) į tuščią lizdą, palieskite jį (Ê) ir naudokite pasirodžiusį sąrašą.
Norėdami parodyti bloko Detailed Settings (Išsamūs nustatymai) ekraną, dukart palieskite jį.
Norėdami parodyti bloko parametrus dešiniajame ekrano krašte, palieskite bloką, kad jis būtų apibrėžtas žalia spalva. Tada galite pasukti parametrų rankenėles, kad sureguliuotumėte parametrus į kairę nuo jų. Jei blokas turi daugiau nei tris parametrus, kuriuos norėtumėte sureguliuoti, vilkite pirštu aukštyn arba žemyn stulpelį, kad sufokusuotumėte papildomus parametrus. Kai nėra pasirinktas joks blokas, parametrai bus tie, kuriuos priskiriate puslapyje Hardware Assign (Aparatūros priskyrimas).

Norėdami pertvarkyti blokus savo signalo grandinėje, palieskite ir vilkite bloką į kitą lizdą arba tarp dviejų kitų blokų (tie, kurie yra po tos pozicijos, pasislinks vienu lizdu žemiau signalo grandinėje).
Norėdami įjungti arba išjungti bloką, paspauskite jam priskirtą kojinį jungiklį arba palieskite bloką, tada palieskite mygtuką On/Off (Įjungta/Išjungta), kuris pasirodo ekrano apačioje.

Norėdami pašalinti bloką, palieskite ir palaikykite bloką, tada vilkite jį į apatinę juostą.
Norėdami įkelti kitą rinkinį (rig):

• Paspauskite viršutinį kairįjį (Rig ) arba apatinį kairįjį (Rig ) kojinį jungiklį, kad iškart įkeltumėte ankstesnį arba kitą rinkinį (rig).
• Palieskite arba šalia dabartinio rinkinio (rig) pavadinimo ekrane.
• Palieskite rinkinio (rig) pavadinimą ekrane ir pasukite šifratorių.

Norėdami peržiūrėti kitas parinktis, palieskite meniu piktogramą viršutiniame kairiajame kampe, tada palieskite parinktį.
