HEADRUSH Prime - Przewodnik szybkiego startu dla efektów gitarowych/wzmacniaczy

Wprowadzenie

Zawartość pudełka

• HeadRush Prime
• Kabel USB
• Kabel zasilający
• Karta do pobrania oprogramowania
• Przewodnik szybkiego startu
• Instrukcja bezpieczeństwa i gwarancji

Odwiedź headrushfx.com, aby pobrać pełną Instrukcję obsługi.

Wsparcie

Aby uzyskać najnowsze informacje o tym produkcie (dokumentacja, specyfikacje techniczne, wymagania systemowe, informacje o kompatybilności itp.) oraz zarejestrować produkt, odwiedź headrushfx.com.
Aby uzyskać dodatkowe wsparcie techniczne, odwiedź headrushfx.com/support.

Funkcje

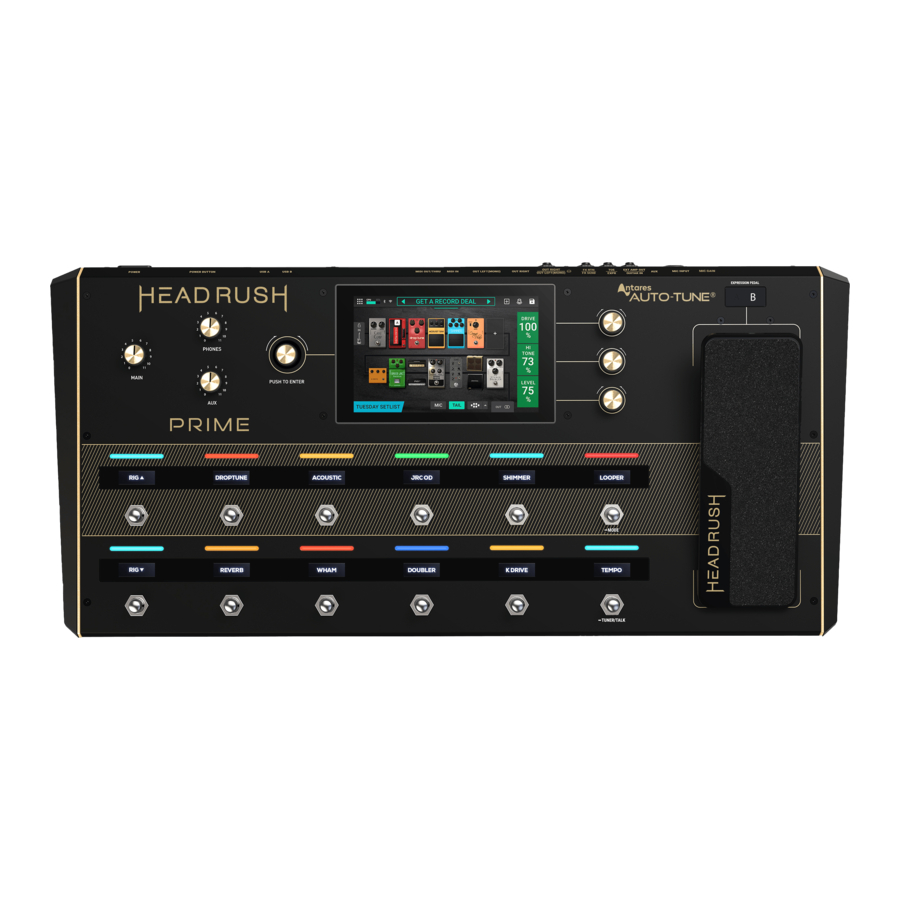

Panel górny

1. Główny wyświetlacz: Ten pełnokolorowy, wielodotykowy wyświetlacz pokazuje informacje związane z bieżącą pracą HeadRush Prime. Dotknij wyświetlacza (i użyj elementów sterujących), aby kontrolować interfejs. Zobacz Podstawowa obsługa, aby dowiedzieć się, jak to działa.
2. Pokrętła parametrów: Obróć te pokrętła, aby dostosować parametry lub ustawienia wyświetlane obok nich na głównym wyświetlaczu.
3. Encoder (enkoder): Obróć ten enkoder, aby przewijać dostępne opcje menu lub dostosować wartości parametrów wybranego pola na wyświetlaczu. Naciśnij enkoder, aby potwierdzić swój wybór.
4. Przełączniki nożne: Naciśnij te przełączniki nożne, aby aktywować lub dezaktywować przypisany blok lub scenę, lub aby załadować przypisany rig.
5. Wyświetlacze przełączników nożnych: Te paski wyświetlaczy wskazują blok, rig lub scenę przypisaną do każdego przełącznika nożnego.
6. Wskaźniki przełączników nożnych: Te światła wskazują, czy blok, rig lub scena przypisana do każdego przełącznika nożnego jest włączona (jasno oświetlona) czy wyłączona (słabo oświetlona).
7. Pedał ekspresji: Użyj tego pedału, aby dostosować przypisany parametr/parametry. Więcej informacji można znaleźć w Instrukcji obsługi.
8. Status pedału ekspresji: Te małe diody LED wskazują bieżący status pedału ekspresji.
9. Głośność główna: Obróć to pokrętło, aby dostosować poziom głośności Wyjść.
10. Głośność słuchawek: Obróć to pokrętło, aby dostosować poziom głośności Wyjścia słuchawkowego.
11. Głośność Aux: Obróć to pokrętło, aby dostosować poziom głośności Wejścia Aux.

Sygnał audio z wejścia aux jest kierowany bezpośrednio do wyjść HeadRush Prime bez modelowania lub efektów i nie może być używany przez looper. Nie ma na niego również wpływu pokrętło głośności głównej ani głośności słuchawek.

Panel tylny

1. Wejście zasilania (IEC): Podłącz to wejście do gniazdka elektrycznego za pomocą dołączonego kabla zasilającego.
2. Włącznik zasilania: Naciśnij ten przycisk, aby włączyć zasilanie HeadRush Prime.
3. Otwór wentylacyjny: Upewnij się, że ten otwór wentylacyjny jest drożny podczas korzystania z HeadRush Prime.
4. Port USB-B: Podłącz ten port USB do komputera za pomocą standardowego kabla USB. To połączenie umożliwia HeadRush Prime wysyłanie i odbieranie cyfrowego sygnału audio do i z komputera. Możesz również użyć tego połączenia do importowania lub eksportowania rigów, presetów bloków i list utworów. Więcej informacji można znaleźć w Instrukcji obsługi.
5. Port USB typu A: Podłącz pamięć flash USB do tego portu USB w celu uzyskania dodatkowej przestrzeni dyskowej. Do tego portu USB można również podłączyć urządzenie USB zgodne z klasą w celu zewnętrznego sterowania MIDI.
6. Wejście gitarowe (1/4"/6,35 mm, TS): Podłącz gitarę do tego wejścia za pomocą standardowego kabla instrumentalnego.
7. Wejście mikrofonowe (XLR lub 1/4"/6,35 mm, symetryczne): Podłącz mikrofon do tego wejścia za pomocą standardowego kabla mikrofonowego XLR lub 1/4" (6,35 mm). Możesz włączyć lub wyłączyć zasilanie phantom +48V dla tych wejść na stronie Ustawień globalnych.

   Włącz zasilanie phantom tylko wtedy, gdy wymaga tego Twój mikrofon. Większość mikrofonów dynamicznych i wstęgowych nie wymaga zasilania phantom, podczas gdy większość mikrofonów pojemnościowych tak. Zapoznaj się z dokumentacją mikrofonu, aby dowiedzieć się, czy potrzebuje on zasilania phantom.
8. Wzmocnienie wejścia mikrofonowego: Użyj tego pokrętła, aby dostosować poziom Wejścia mikrofonowego. Wyświetl bieżący poziom mikrofonu, dotykając dwukrotnie bloku wejściowego, aby upewnić się, że poziom nie jest niski lub nie powoduje obcinania sygnału.
9. Wejście Aux (1/8"/3,5 mm, TRS): Podłącz opcjonalne źródło dźwięku (np. smartfon, tablet itp.) do tego wejścia za pomocą kabla stereo 1/8" (3,5 mm).
10. Wejście pedału ekspresji (1/4"/6,35 mm, TRS): Podłącz opcjonalny dodatkowy pedał ekspresji do tego wejścia za pomocą standardowego kabla instrumentalnego.
11. Wejście przełącznika nożnego pedału ekspresji (1/4"/6,35 mm, TS): Podłącz wyjście przełącznika nożnego opcjonalnego pedału ekspresji do tego wejścia za pomocą standardowego kabla TS 1/4" (6,35 mm).
12. Wyjście FX Send (1/4"/6,35 mm, TRS): Podłącz to wyjście do wejścia innego modułu efektów, pedału efektów lub pętli efektów wzmacniacza.
13. Wejście FX Return (1/4"/6,35 mm, TRS): Podłącz to wejście do wyjścia innego modułu efektów, pedału efektów lub wysyłki pętli efektów wzmacniacza.
14. Wyjście przełącznika nożnego wzmacniacza zewnętrznego (1/4"/6,35 mm, TRS): Podłącz to wyjście do wejścia przełącznika nożnego zewnętrznego wzmacniacza gitarowego, aby przełączać kanały lub włączać i wyłączać reverb we wzmacniaczu za pomocą HeadRush Prime.

    Podłącz to wyjście tylko do wzmacniaczy, które mają wejście przełącznika nożnego typu "zwarcie do obudowy". Podłączenie tego wyjścia do innego typu wejścia przełącznika nożnego może spowodować trwałe uszkodzenie sprzętu. Jeśli nie masz pewności, czy Twój wzmacniacz ma wejście przełącznika nożnego typu "zwarcie do obudowy", przed podjęciem próby skonsultuj się z instrukcją obsługi wzmacniacza lub producentem, aby to potwierdzić.
15. Wyjście słuchawkowe (1/8"/3,5 mm, TRS): Podłącz standardowe słuchawki stereo 1/8" (3,5 mm) do tego wyjścia. Użyj pokrętła głośności słuchawek, aby kontrolować poziom głośności.
16. Wyjścia (1/4"/6,35 mm, TRS): Podłącz te wyjścia do wejść wzmacniacza, interfejsu audio itp. Jeśli potrzebujesz użyć tylko jednego wyjścia, użyj tego oznaczonego L/Mono.
17. Wyjścia (XLR): Podłącz te wyjścia do wejść miksera, aktywnego głośnika itp. Jeśli potrzebujesz użyć tylko jednego wyjścia, użyj tego oznaczonego Lewy/Mono.
18. Wejście MIDI (5-pin DIN): Użyj standardowego kabla MIDI, aby podłączyć to wejście do wyjścia MIDI opcjonalnego zewnętrznego urządzenia MIDI.
19. Wyjście MIDI/Thru (5-pin DIN): Użyj standardowego kabla MIDI, aby podłączyć to wyjście do wejścia MIDI opcjonalnego zewnętrznego urządzenia MIDI. Możesz ustawić to wyjście jako standardowe wyjście MIDI lub przesył MIDI na stronie Ustawień globalnych.

Konfiguracja

Elementy niewymienione w Wprowadzenie > Zawartość pudełka są sprzedawane oddzielnie.

W Menu ustawień globalnych upewnij się, że ustawiłeś Wyjścia na wysyłanie sygnału na poziomie wzmacniacza, jeśli używasz tradycyjnego wzmacniacza gitarowego, lub na poziomie liniowym (domyślnie), jeśli używasz wzmacniacza o pełnym zakresie częstotliwości, miksera, głośnika PA lub interfejsu audio.

*
Podłącz to wyjście tylko do wzmacniaczy, które mają wejście przełącznika nożnego typu "zwarcie do obudowy". Podłączenie tego wyjścia do innego typu wejścia przełącznika nożnego może spowodować trwałe uszkodzenie sprzętu. Jeśli nie masz pewności, czy Twój wzmacniacz ma wejście przełącznika nożnego typu "zwarcie do obudowy", przed podjęciem próby skonsultuj się z instrukcją obsługi wzmacniacza lub producentem, aby to potwierdzić.

Podstawowa obsługa

Ten rozdział opisuje niektóre podstawowe funkcje HeadRush Prime. Możesz odwiedzić stronę headrushfx.com, aby pobrać pełną Instrukcję obsługi i uzyskać jeszcze więcej informacji.

Ekran główny

1. Obróć enkoder, aby poruszać się po elementach do wyboru na ekranie lub dostosować parametry. Naciśnij enkoder jako polecenie Enter.
2. Dotknij dwukrotnie, aby wyświetlić stronę Ustawień wejściowych.
3. Dotknij, aby wyświetlić stronę Menu i uzyskać dostęp do większej liczby funkcji i ustawień.
4. Dotknij i przeciągnij ten pasek w dół, aby wyświetlić stronę Listy rigów. Dotknij dwukrotnie, aby zmienić nazwę riga.
5. Dotknij, aby wyświetlić stronę Przypisywania sprzętowego.
6. Dotknij, aby zapisać riga.
7. Obróć pokrętła parametrów, aby dostosować odpowiednie parametry. Jeśli blok ma więcej niż trzy parametry, przeciągnij palcem w górę lub w dół tej kolumny, aby wyświetlić dodatkowe parametry.
8. Dotknij dwukrotnie, aby wyświetlić stronę Ustawień wyjściowych.
9. Dotknij, aby zmienić typ łańcucha sygnałowego. (gitara, wokal, gitara/wokal itp.)
10. Ten przycisk włącza lub wyłącza pogłos i ogony opóźnienia podczas przełączania na inny rig.
11. Dotknij dwukrotnie efekt, wzmacniacz lub kolumnę, aby wyświetlić stronę Ustawień szczegółowych.

Kolejność bloków w łańcuchu sygnałowym niekoniecznie odzwierciedla się w przełącznikach nożnych. Możesz swobodnie przypisywać bloki do dostępnych przełączników nożnych bez zmiany łańcucha sygnałowego—i odwrotnie. Zobacz Instrukcję obsługi, aby dowiedzieć się więcej.

Aby przypisać blok (wzmacniacz, kolumnę, odpowiedź impulsową lub efekt) do pustego slotu, dotknij go (Ê), a następnie użyj wyświetlonej listy.
Aby wyświetlić ekran Ustawień szczegółowych bloku, dotknij go dwukrotnie.
Aby wyświetlić parametry bloku na prawej krawędzi ekranu, dotknij bloku, aby został obrysowany na zielono. Następnie możesz obrócić pokrętła parametrów, aby dostosować parametry po ich lewej stronie. Jeśli blok ma więcej niż trzy parametry, które chcesz dostosować, przeciągnij palcem w górę lub w dół kolumny, aby wyświetlić dodatkowe parametry. Gdy żaden blok nie jest wybrany, parametry będą tymi, które przypiszesz na stronie Przypisywania sprzętowego.

Aby zmienić kolejność bloków w łańcuchu sygnałowym, dotknij i przeciągnij blok do innego slotu lub między dwa inne bloki (te po tej pozycji przesuną się o jeden slot w dół łańcucha sygnałowego).
Aby aktywować lub dezaktywować blok, naciśnij przełącznik nożny do niego przypisany lub dotknij blok, a następnie dotknij przycisku Włącz/Wyłącz, który pojawi się u dołu ekranu.

Aby usunąć blok, dotknij i przytrzymaj blok, a następnie przeciągnij go na dolny pasek.
Aby załadować inny rig (preset):

• Naciśnij lewy górny (Rig ) lub lewy dolny (Rig ) przełącznik nożny, aby natychmiast załadować poprzedni lub następny rig.
• Dotknij lub obok nazwy bieżącego riga na ekranie.
• Dotknij nazwy riga na ekranie, a następnie obróć enkoder.

Aby wyświetlić inne opcje, dotknij ikony menu w lewym górnym rogu, a następnie dotknij opcji.
