HEADRUSH Prime - Vodič za brzi početak rada s gitarskim FX/pojačalom

Uvod

Sadržaj kutije

• HeadRush Prime
• USB kabel
• Kabel za napajanje
• Kartica za preuzimanje softvera
• Vodič za brzi početak
• Priručnik o sigurnosti i jamstvu

Posjetite headrushfx.com da biste preuzeli cijeli Korisnički priručnik.

Podrška

Za najnovije informacije o ovom proizvodu (dokumentacija, tehničke specifikacije, zahtjevi sustava, informacije o kompatibilnosti, itd.) i registraciju proizvoda, posjetite headrushfx.com.
Za dodatnu podršku za proizvod, posjetite headrushfx.com/support.

Značajke

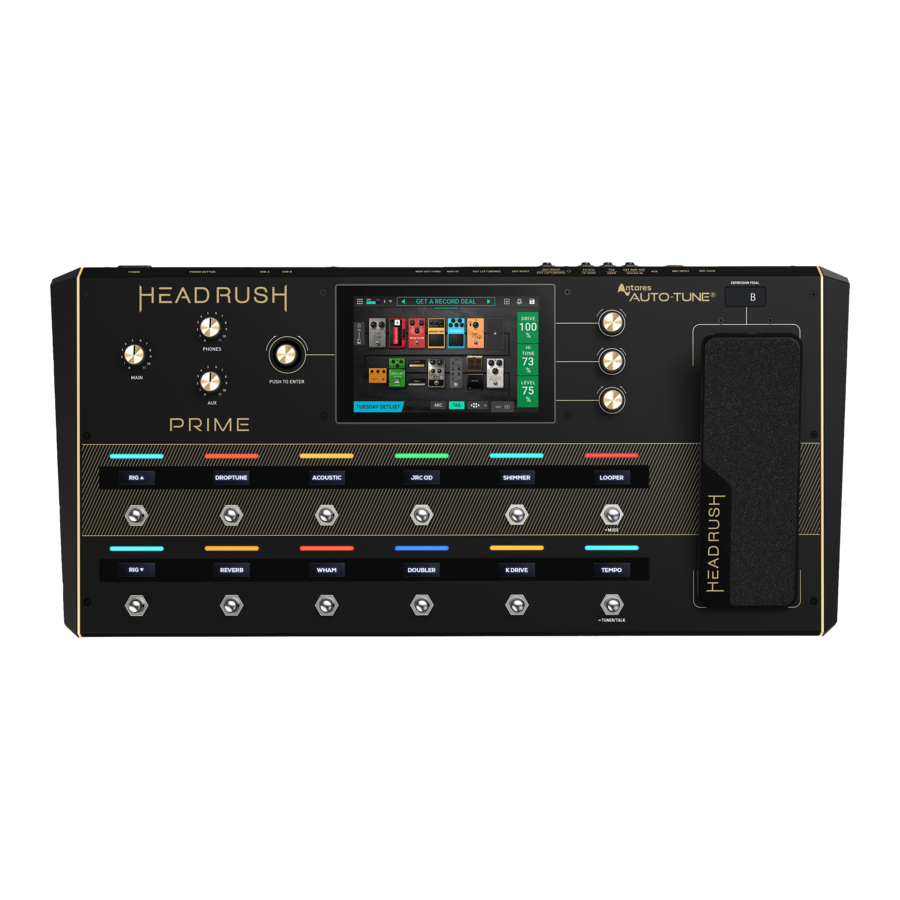

Gornja ploča

1. Glavni zaslon (Main Display): Ovaj višebojni multi-touch zaslon prikazuje informacije relevantne za trenutni rad HeadRush Primea. Dodirnite zaslon (i koristite hardverske kontrole) za upravljanje sučeljem. Pogledajte Osnovni rad da biste saznali kako funkcionira.
2. Gumbi parametara (Parameter Knobs): Okrenite ove gumbe za podešavanje parametara ili postavki prikazanih pored njih na glavnom zaslonu.
3. Koder (Encoder): Okrenite ovaj koder za kretanje kroz dostupne opcije izbornika ili podešavanje vrijednosti parametara odabranog polja na zaslonu. Pritisnite koder za potvrdu odabira.
4. Nožni prekidači (Footswitches): Pritisnite ove nožne prekidače za aktiviranje ili deaktiviranje dodijeljenog bloka ili scene, ili za učitavanje dodijeljenog riga.
5. Zasloni nožnih prekidača (Footswitch Displays): Ove trake zaslona pokazuju blok, rig ili scenu dodijeljenu svakom nožnom prekidaču.
6. Indikatori nožnih prekidača (Footswitch Indicators): Ove lampice pokazuju je li blok, rig ili scena dodijeljena svakom nožnom prekidaču uključena (jako osvijetljena) ili isključena (slabo osvijetljena).
7. Pedala ekspresije (Expression Pedal): Koristite ovu pedalu za podešavanje dodijeljenog parametra/parametara. Pogledajte Korisnički priručnik za više informacija.
8. Status pedale ekspresije (Expression Pedal Status): Ove male LED diode pokazuju trenutni status pedale ekspresije.
9. Glavna glasnoća (Main Volume): Okrenite ovaj gumb za podešavanje razine glasnoće Izlaza (Outputs).
10. Glasnoća slušalica (Phones Volume): Okrenite ovaj gumb za podešavanje razine glasnoće Izlaza za slušalice (Phones Output).
11. Aux glasnoća (Aux Volume): Okrenite ovaj gumb za podešavanje razine glasnoće Aux ulaza (Aux Input).

Audio signal s aux ulaza usmjerava se izravno na izlaze HeadRush Primea bez primjene modeliranja ili efekata i ne može se koristiti s looperom. Također, na njega ne utječu gumbi za glavnu glasnoću ili glasnoću slušalica.

Stražnja ploča

1. Ulaz za napajanje (Power Input) (IEC): Spojite ovaj ulaz na utičnicu za napajanje pomoću priloženog kabela za napajanje.
2. Prekidač za napajanje (Power Switch): Pritisnite ovaj gumb za uključivanje HeadRush Primea.
3. Ventilator (Vent): Provjerite je li ovaj ventilator slobodan dok koristite HeadRush Prime.
4. USB-B priključak (USB-B Port): Spojite ovaj USB priključak na računalo pomoću standardnog USB kabela. Ova veza omogućuje HeadRush Primeu slanje i primanje digitalnog audio signala na i s vašeg računala. Također možete koristiti ovu vezu za uvoz ili izvoz rigova, unaprijed postavljenih blokova i popisa pjesama. Pogledajte Korisnički priručnik za više informacija.
5. USB Type-A priključak (USB Type-A Port): Spojite USB flash pogon na ovaj USB priključak za dodatnu pohranu. USB uređaj koji je usklađen s klasom također se može spojiti na ovaj USB priključak za vanjsko MIDI upravljanje.
6. Ulaz za gitaru (Guitar Input) (1/4"/6,35 mm, TS): Spojite svoju gitaru na ovaj ulaz pomoću standardnog instrumentalnog kabela.
7. Ulaz za mikrofon (Mic Input) (XLR ili 1/4"/6,35 mm, balansirani): Spojite mikrofon na ovaj ulaz pomoću standardnog XLR ili 1/4" (6,35 mm) mikrofonskog kabela. Možete omogućiti ili onemogućiti +48V fantomsko napajanje za ove ulaze na stranici Globalne postavke (Global Settings).

   Omogućite fantomsko napajanje samo ako ga vaš mikrofon zahtijeva. Većina dinamičkih mikrofona i ribbon mikrofona ne zahtijevaju fantomsko napajanje, dok ga većina kondenzatorskih mikrofona zahtijeva. Pogledajte dokumentaciju svog mikrofona kako biste saznali treba li mu fantomsko napajanje.
8. Pojačanje ulaza za mikrofon: (Mic Input Gain) Koristite ovaj gumb za podešavanje razine Ulaza za mikrofon (Mic Input). Pogledajte trenutnu razinu mikrofona dvostrukim dodirom bloka ulaza kako biste bili sigurni da razina nije niska ili da ne dolazi do clippinga.
9. Aux ulaz (Aux Input) (1/8"/3,5 mm, TRS): Spojite opcionalni audio izvor (npr. pametni telefon, tablet, itd.) na ovaj ulaz pomoću 1/8" (3,5 mm) stereo kabela.
10. Ulaz za pedalu ekspresije (Expression Pedal Input) (1/4"/6,35 mm, TRS): Spojite opcionalnu sekundarnu pedalu ekspresije na ovaj ulaz pomoću standardnog instrumentalnog kabela.
11. Ulaz za preklopnik nožnog prsta pedale ekspresije (Expression Pedal Toe Switch Input) (1/4"/6,35 mm, TS): Spojite izlaz preklopnika nožnog prsta vaše opcionalne pedale ekspresije na ovaj ulaz pomoću standardnog 1/4" (6,35 mm) TS kabela.
12. FX Send izlaz (FX Send Output) (1/4"/6,35 mm, TRS): Spojite ovaj izlaz na ulaz drugog modula efekata, pedale efekata ili povratka efekata pojačala.
13. FX Return ulaz (FX Return Input) (1/4"/6,35 mm, TRS): Spojite ovaj ulaz na izlaz drugog modula efekata, pedale efekata ili slanja efekata pojačala.
14. Izlaz za nožni prekidač vanjskog pojačala (External Amp Footswitch Output) (1/4"/6,35 mm, TRS): Spojite ovaj izlaz na ulaz nožnog prekidača vanjskog gitarskog pojačala za prebacivanje kanala ili uključivanje i isključivanje reverba na pojačalu pomoću HeadRush Primea.

    Spojite ovaj izlaz samo na pojačala koja imaju "short-to-sleeve" ulaz za nožni prekidač. Ako spojite ovaj izlaz na bilo koju drugu vrstu ulaza za nožni prekidač, možete trajno oštetiti svoju opremu. Ako niste sigurni ima li vaše pojačalo "short-to-sleeve" ulaz za nožni prekidač, provjerite u priručniku pojačala ili se obratite proizvođaču kako biste potvrdili prije pokušaja.
15. Izlaz za slušalice (Phones Output) (1/8"/3,5 mm, TRS): Spojite standardne 1/8" (3,5 mm) stereo slušalice na ovaj izlaz. Koristite gumb glasnoća slušalica (phones volume) za upravljanje razinom glasnoće.
16. Izlazi (Outputs) (1/4"/6,35 mm, TRS): Spojite ove izlaze na ulaze vašeg pojačala, audio sučelja, itd. Ako trebate koristiti samo jedan izlaz, koristite onaj označen s L/Mono.
17. Izlazi (Outputs) (XLR): Spojite ove izlaze na ulaze vaše miksete, aktivnog zvučnika, itd. Ako trebate koristiti samo jedan izlaz, koristite onaj označen s Left/Mono.
18. MIDI ulaz (MIDI Input) (5-pin DIN): Koristite standardni MIDI kabel za spajanje ovog ulaza na MIDI izlaz opcionalnog vanjskog MIDI uređaja.
19. MIDI izlaz/Thru (MIDI Out/Thru) (5-pin DIN): Koristite standardni MIDI kabel za spajanje ovog izlaza na MIDI ulaz opcionalnog vanjskog MIDI uređaja. Možete postaviti da ovaj izlaz bude standardni MIDI izlaz ili MIDI prolaz na stranici Globalne postavke (Global Settings).

Postavljanje

Stavke koje nisu navedene pod Uvod > Sadržaj kutije prodaju se zasebno.

U Izborniku globalnih postavki (Global Settings Menu) provjerite jeste li postavili Izlaze (Outputs) za slanje signala na razini pojačala ako koristite tradicionalno gitarsko pojačalo ili na linijskoj razini (zadano) ako koristite pojačalo punog raspona s ravnim odzivom, miksetu, PA zvučnik ili audio sučelje.

*
Spojite ovaj izlaz samo na pojačala koja imaju "short-to-sleeve" ulaz za nožni prekidač. Ako spojite ovaj izlaz na bilo koju drugu vrstu ulaza za nožni prekidač, možete trajno oštetiti svoju opremu. Ako niste sigurni ima li vaše pojačalo "short-to-sleeve" ulaz za nožni prekidač, provjerite u priručniku pojačala ili se obratite proizvođaču kako biste potvrdili prije pokušaja.

Osnovni rad

Ovo poglavlje opisuje neke od osnovnih funkcija HeadRush Primea. Možete posjetiti headrushfx.com da biste preuzeli cijeli Korisnički priručnik za još više informacija.

Glavni zaslon

1. Okrenite koder za kretanje kroz stavke koje se mogu odabrati na zaslonu ili za podešavanje parametara. Pritisnite koder kao naredbu Enter.
2. Dvaput dodirnite za prikaz stranice Ulaznih postavki (Input Settings).
3. Dodirnite za prikaz stranice Izbornika (Menu) i pristup više značajki i postavki.
4. Dodirnite i povucite ovu traku prema dolje za prikaz stranice Popisa rigova (Rig List). Dvaput dodirnite za preimenovanje riga.
5. Dodirnite za prikaz stranice Dodjele hardvera (Hardware Assign).
6. Dodirnite za spremanje riga.
7. Okrenite gumbe parametara za podešavanje odgovarajućih parametara. Ako blok ima više od tri parametra, povucite prstom gore ili dolje po ovom stupcu da biste dodatne parametre doveli u fokus.
8. Dvaput dodirnite za prikaz stranice Izlaznih postavki (Output Settings).
9. Dodirnite za promjenu vrste lanca signala. (gitara, vokal, gitara/vokal, itd.)
10. Ovaj gumb omogućuje ili onemogućuje reverb i delay repove prilikom prebacivanja na drugi rig.
11. Dvaput dodirnite efekt, pojačalo ili kabinet za prikaz njegove stranice Detaljnih postavki (Detailed Settings).

Slijed blokova u vašem lancu signala ne mora se nužno odražavati u nožnim prekidačima. Možete slobodno dodijeliti blokove dostupnim nožnim prekidačima bez ikakve promjene vašeg lanca signala—i obrnuto. Pogledajte Korisnički priručnik da biste saznali više o tome.

Da biste dodijelili blok (pojačalo, kabinet, impulsni odziv ili efekt) praznom utoru, dodirnite ga (Ê) i zatim koristite popis koji se pojavi.
Da biste prikazali zaslon Detaljnih postavki bloka (Detailed Settings), dvaput ga dodirnite.
Da biste prikazali parametre bloka na desnom rubu zaslona, dodirnite blok tako da bude označen zelenom bojom. Zatim možete okrenuti gumbe parametara za podešavanje parametara s njihove lijeve strane. Ako blok ima više od tri parametra koje želite podesiti, povucite prstom gore ili dolje po stupcu da biste dodatne parametre doveli u fokus. Kada nijedan blok nije odabran, parametri će biti oni koje dodijelite na stranici Dodjele hardvera (Hardware Assign).

Da biste preuredili blokove u svom lancu signala, dodirnite i povucite blok u drugi utor ili između dva druga bloka (oni nakon te pozicije pomaknut će se za jedan utor dalje niz lanac signala).
Da biste aktivirali ili deaktivirali blok, pritisnite nožni prekidač koji mu je dodijeljen ili dodirnite blok, a zatim dodirnite gumb Uključeno/Isključeno (On/Off) koji se pojavi na dnu zaslona.

Da biste uklonili blok, dodirnite i držite blok, a zatim ga povucite na donju traku.
Da biste učitali drugi rig (unaprijed postavljeno):

• Pritisnite gornji lijevi (Rig ) ili donji lijevi (Rig ) nožni prekidač (footswitch) za učitavanje prethodnog ili sljedećeg riga odmah.
• Dodirnite ili pored naziva trenutnog riga na zaslonu.
• Dodirnite naziv riga na zaslonu, a zatim okrenite koder (encoder).

Da biste vidjeli druge opcije, dodirnite ikonu izbornika (menu icon) u gornjem lijevom kutu, a zatim dodirnite opciju.
