HEADRUSH Prime - Οδηγός Γρήγορης Εκκίνησης Εφέ/Ενισχυτή Κιθάρας

Εισαγωγή

Περιεχόμενα Κουτιού

• HeadRush Prime
• Καλώδιο USB
• Καλώδιο Τροφοδοσίας
• Κάρτα Λήψης Λογισμικού
• Οδηγός Γρήγορης Εκκίνησης
• Εγχειρίδιο Ασφάλειας & Εγγύησης

Επισκεφθείτε το headrushfx.com για να κατεβάσετε τον πλήρη Οδηγό Χρήσης.

Υποστήριξη

Για τις πιο πρόσφατες πληροφορίες σχετικά με αυτό το προϊόν (τεκμηρίωση, τεχνικές προδιαγραφές, απαιτήσεις συστήματος, πληροφορίες συμβατότητας, κ.λπ.) και την εγγραφή του προϊόντος, επισκεφθείτε το headrushfx.com.
Για επιπλέον υποστήριξη προϊόντος, επισκεφθείτε το headrushfx.com/support.

Χαρακτηριστικά

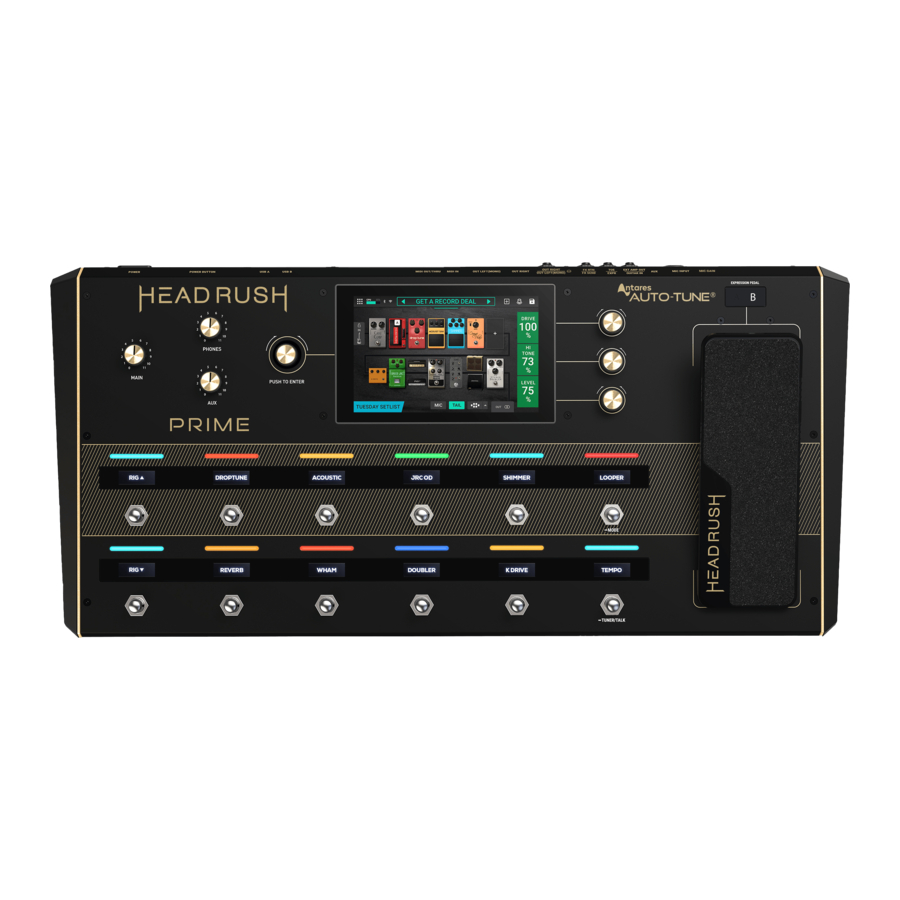

Επάνω Πάνελ

1. Κύρια Οθόνη: Αυτή η έγχρωμη οθόνη πολλαπλής αφής εμφανίζει πληροφορίες σχετικές με την τρέχουσα λειτουργία του HeadRush Prime. Αγγίξτε την οθόνη (και χρησιμοποιήστε τα χειριστήρια υλικού) για να ελέγξετε τη διεπαφή. Δείτε την ενότητα Βασική Λειτουργία για να μάθετε πώς λειτουργεί.
2. Περιστροφικοί Διακόπτες Παραμέτρων: Περιστρέψτε αυτούς τους διακόπτες για να ρυθμίσετε τις παραμέτρους ή τις ρυθμίσεις που εμφανίζονται δίπλα τους στην κύρια οθόνη.
3. Κωδικοποιητής: Περιστρέψτε αυτόν τον κωδικοποιητή για να μετακινηθείτε στις διαθέσιμες επιλογές μενού ή να ρυθμίσετε τις τιμές παραμέτρων του επιλεγμένου πεδίου στην οθόνη. Πιέστε τον κωδικοποιητή για να επιβεβαιώσετε την επιλογή σας.
4. Ποδοδιακόπτες: Πατήστε αυτούς τους ποδοδιακόπτες για να ενεργοποιήσετε ή να απενεργοποιήσετε το αντιστοιχισμένο μπλοκ ή σκηνή, ή για να φορτώσετε το αντιστοιχισμένο rig.
5. Οθόνες Ποδοδιακοπτών: Αυτές οι λωρίδες οθόνης υποδεικνύουν το μπλοκ, το rig ή τη σκηνή που έχει αντιστοιχιστεί σε κάθε ποδοδιακόπτη.
6. Ενδείξεις Ποδοδιακοπτών: Αυτά τα φώτα υποδεικνύουν εάν το μπλοκ, το rig ή η σκηνή που έχει αντιστοιχιστεί σε κάθε ποδοδιακόπτη είναι ενεργοποιημένο (έντονα φωτισμένο) ή απενεργοποιημένο (αμυδρά φωτισμένο).
7. Πεντάλ Έκφρασης: Χρησιμοποιήστε αυτό το πεντάλ για να ρυθμίσετε την/τις αντιστοιχισμένη/-ες παράμετρο/-ους. Δείτε τον Οδηγό Χρήσης για περισσότερες πληροφορίες.
8. Κατάσταση Πεντάλ Έκφρασης: Αυτά τα μικρά LED υποδεικνύουν την τρέχουσα κατάσταση του πεντάλ έκφρασης.
9. Κύρια Ένταση: Περιστρέψτε αυτό το κουμπί για να ρυθμίσετε το επίπεδο έντασης των Εξόδων.
10. Ένταση Ακουστικών: Περιστρέψτε αυτό το κουμπί για να ρυθμίσετε το επίπεδο έντασης της Έξοδου Ακουστικών.
11. Ένταση Aux: Περιστρέψτε αυτό το κουμπί για να ρυθμίσετε το επίπεδο έντασης της Εισόδου Aux.

Το ηχητικό σήμα από την είσοδο aux δρομολογείται απευθείας στις εξόδους του HeadRush Prime χωρίς να εφαρμόζεται κανένα modeling ή εφέ και δεν μπορεί να χρησιμοποιηθεί από το looper. Επίσης, δεν επηρεάζεται από τα κουμπιά κύριας έντασης ή έντασης ακουστικών.

Πίσω Πάνελ

1. Είσοδος Τροφοδοσίας (IEC): Συνδέστε αυτήν την είσοδο σε μια πρίζα χρησιμοποιώντας το παρεχόμενο καλώδιο τροφοδοσίας.
2. Διακόπτης Τροφοδοσίας: Πατήστε αυτό το κουμπί για να ενεργοποιήσετε την τροφοδοσία του HeadRush Prime.
3. Αεραγωγός: Βεβαιωθείτε ότι αυτός ο αεραγωγός δεν είναι φραγμένος κατά τη χρήση του HeadRush Prime.
4. Θύρα USB-B: Συνδέστε αυτήν τη θύρα USB σε έναν υπολογιστή χρησιμοποιώντας ένα τυπικό καλώδιο USB. Αυτή η σύνδεση επιτρέπει στο HeadRush Prime να στέλνει και να λαμβάνει το ψηφιακό ηχητικό σήμα από και προς τον υπολογιστή σας. Μπορείτε επίσης να χρησιμοποιήσετε αυτήν τη σύνδεση για να εισαγάγετε ή να εξαγάγετε rigs, προεπιλογές μπλοκ και setlists. Δείτε τον Οδηγό Χρήσης για περισσότερες πληροφορίες.
5. Θύρα USB Type-A: Συνδέστε μια μονάδα flash USB σε αυτήν τη θύρα USB για επιπλέον αποθηκευτικό χώρο. Μια συσκευή USB συμβατή με την κατηγορία μπορεί επίσης να συνδεθεί σε αυτήν τη θύρα USB για εξωτερικό έλεγχο MIDI.
6. Είσοδος Κιθάρας (1/4"/6.35 mm, TS): Συνδέστε την κιθάρα σας σε αυτήν την είσοδο χρησιμοποιώντας ένα τυπικό καλώδιο οργάνου.
7. Είσοδος Μικροφώνου (XLR ή 1/4"/6.35 mm, balanced (ισορροπημένο)): Συνδέστε ένα μικρόφωνο σε αυτήν την είσοδο χρησιμοποιώντας ένα τυπικό καλώδιο μικροφώνου XLR ή 1/4" (6.35 mm). Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε την τροφοδοσία phantom +48V για αυτές τις εισόδους στη σελίδα Global Settings (Γενικές Ρυθμίσεις).

   Ενεργοποιήστε την τροφοδοσία phantom μόνο εάν το απαιτεί το μικρόφωνό σας. Τα περισσότερα δυναμικά μικρόφωνα και μικρόφωνα ribbon δεν απαιτούν τροφοδοσία phantom, ενώ τα περισσότερα πυκνωτικά μικρόφωνα την απαιτούν. Συμβουλευτείτε την τεκμηρίωση του μικροφώνου σας για να μάθετε εάν χρειάζεται τροφοδοσία phantom.
8. Mic Input Gain (Ενίσχυση Εισόδου Μικροφώνου): Χρησιμοποιήστε αυτό το κουμπί για να ρυθμίσετε την στάθμη της Mic Input (Εισόδου Μικροφώνου). Δείτε την τρέχουσα στάθμη του μικροφώνου πατώντας δύο φορές το μπλοκ εισόδου για να βεβαιωθείτε ότι η στάθμη δεν είναι χαμηλή ή ότι υπάρχει αποκοπή.
9. Είσοδος Aux (1/8"/3.5 mm, TRS): Συνδέστε μια προαιρετική πηγή ήχου (π.χ., smartphone, tablet, κ.λπ.) σε αυτήν την είσοδο χρησιμοποιώντας ένα στερεοφωνικό καλώδιο 1/8" (3.5 mm).
10. Είσοδος Πεντάλ Έκφρασης (1/4"/6.35 mm, TRS): Συνδέστε ένα προαιρετικό δευτερεύον πεντάλ έκφρασης σε αυτήν την είσοδο χρησιμοποιώντας ένα τυπικό καλώδιο οργάνου.
11. Είσοδος Διακόπτη Δακτύλου Πεντάλ Έκφρασης (1/4"/6.35 mm, TS): Συνδέστε την έξοδο διακόπτη δακτύλου του προαιρετικού πεντάλ έκφρασης σε αυτήν την είσοδο χρησιμοποιώντας ένα τυπικό καλώδιο TS 1/4" (6.35 mm).
12. Έξοδος FX Send (1/4"/6.35 mm, TRS): Συνδέστε αυτήν την έξοδο στην είσοδο μιας άλλης μονάδας εφέ, ενός πεντάλ εφέ ή της επιστροφής βρόχου εφέ ενός ενισχυτή.
13. Είσοδος FX Return (1/4"/6.35 mm, TRS): Συνδέστε αυτήν την είσοδο στην έξοδο μιας άλλης μονάδας εφέ, ενός πεντάλ εφέ ή της αποστολής βρόχου εφέ ενός ενισχυτή.
14. Έξοδος Ποδοδιακόπτη Εξωτερικού Ενισχυτή (1/4"/6.35 mm, TRS): Συνδέστε αυτήν την έξοδο στην είσοδο ποδοδιακόπτη ενός εξωτερικού ενισχυτή κιθάρας για να αλλάξετε κανάλια ή να ενεργοποιήσετε και να απενεργοποιήσετε το reverb στον ενισχυτή χρησιμοποιώντας το HeadRush Prime.

    Συνδέστε αυτήν την έξοδο μόνο σε ενισχυτές που διαθέτουν είσοδο ποδοδιακόπτη "short-to-sleeve". Εάν συνδέσετε αυτήν την έξοδο σε οποιονδήποτε άλλο τύπο εισόδου ποδοδιακόπτη, ενδέχεται να προκαλέσετε μόνιμη ζημιά στον εξοπλισμό σας. Εάν δεν είστε βέβαιοι εάν ο ενισχυτής σας διαθέτει είσοδο ποδοδιακόπτη "short-to-sleeve", συμβουλευτείτε το εγχειρίδιο ή τον κατασκευαστή του ενισχυτή για να επιβεβαιώσετε πριν επιχειρήσετε.
15. Έξοδος Ακουστικών (1/8"/3.5 mm, TRS): Συνδέστε τυπικά στερεοφωνικά ακουστικά 1/8" (3.5 mm) σε αυτήν την έξοδο. Χρησιμοποιήστε το κουμπί phones volume (ένταση ακουστικών) για να ελέγξετε το επίπεδο έντασης.
16. Έξοδοι (1/4"/6.35 mm, TRS): Συνδέστε αυτές τις εξόδους στις εισόδους του ενισχυτή, της κάρτας ήχου κ.λπ. Εάν χρειάζεται να χρησιμοποιήσετε μόνο μία έξοδο, χρησιμοποιήστε αυτήν που φέρει την ένδειξη L/Mono.
17. Έξοδοι (XLR): Συνδέστε αυτές τις εξόδους στις εισόδους του μίκτη, του ενεργού ηχείου κ.λπ. Εάν χρειάζεται να χρησιμοποιήσετε μόνο μία έξοδο, χρησιμοποιήστε αυτήν που φέρει την ένδειξη Left/Mono.
18. Είσοδος MIDI (5-pin DIN): Χρησιμοποιήστε ένα τυπικό καλώδιο MIDI για να συνδέσετε αυτήν την είσοδο στην έξοδο MIDI μιας προαιρετικής εξωτερικής συσκευής MIDI.
19. Έξοδος MIDI/Thru (5-pin DIN): Χρησιμοποιήστε ένα τυπικό καλώδιο MIDI για να συνδέσετε αυτήν την έξοδο στην είσοδο MIDI μιας προαιρετικής εξωτερικής συσκευής MIDI. Μπορείτε να ρυθμίσετε αυτήν την έξοδο να είναι μια τυπική έξοδος MIDI ή MIDI throughput στη σελίδα Global Settings (Γενικές Ρυθμίσεις).

Εγκατάσταση

Τα στοιχεία που δεν αναφέρονται στην ενότητα Εισαγωγή > Περιεχόμενα Κουτιού πωλούνται ξεχωριστά.

Στο Global Settings Menu (Μενού Γενικών Ρυθμίσεων), βεβαιωθείτε ότι έχετε ρυθμίσει τις Outputs (Εξόδους) να στέλνουν σήμα σε επίπεδο ενισχυτή εάν χρησιμοποιείτε έναν παραδοσιακό ενισχυτή κιθάρας ή σε επίπεδο γραμμής (προεπιλογή) εάν χρησιμοποιείτε έναν ενισχυτή πλήρους φάσματος επίπεδης απόκρισης, μίκτη, ηχείο PA ή κάρτα ήχου.

*
Συνδέστε αυτήν την έξοδο μόνο σε ενισχυτές που διαθέτουν είσοδο ποδοδιακόπτη "short-to-sleeve". Εάν συνδέσετε αυτήν την έξοδο σε οποιονδήποτε άλλο τύπο εισόδου ποδοδιακόπτη, ενδέχεται να προκαλέσετε μόνιμη ζημιά στον εξοπλισμό σας. Εάν δεν είστε βέβαιοι εάν ο ενισχυτής σας διαθέτει είσοδο ποδοδιακόπτη "short-to-sleeve", συμβουλευτείτε το εγχειρίδιο ή τον κατασκευαστή του ενισχυτή για να επιβεβαιώσετε πριν επιχειρήσετε.

Βασική Λειτουργία

Αυτό το κεφάλαιο περιγράφει ορισμένες από τις βασικές λειτουργίες του HeadRush Prime. Μπορείτε να επισκεφθείτε το headrushfx.com για να κατεβάσετε τον πλήρη Οδηγό Χρήσης για ακόμη περισσότερες πληροφορίες.

Κύρια Οθόνη

1. Περιστρέψτε τον κωδικοποιητή για να μετακινηθείτε στα επιλέξιμα στοιχεία στην οθόνη ή για να ρυθμίσετε τις παραμέτρους. Πατήστε τον κωδικοποιητή ως εντολή Enter.
2. Πατήστε δύο φορές για να δείτε τη σελίδα Input Settings (Ρυθμίσεις Εισόδου).
3. Πατήστε για να δείτε τη σελίδα Menu (Μενού) και να αποκτήσετε πρόσβαση σε περισσότερες λειτουργίες και ρυθμίσεις.
4. Πατήστε και σύρετε αυτήν τη γραμμή προς τα κάτω για να δείτε τη σελίδα Rig List (Λίστα Rig). Πατήστε δύο φορές για να μετονομάσετε το rig.
5. Πατήστε για να δείτε τη σελίδα Hardware Assign (Αντιστοίχιση Υλικού).
6. Πατήστε για να αποθηκεύσετε το rig.
7. Περιστρέψτε τους περιστροφικούς διακόπτες παραμέτρων για να ρυθμίσετε τις αντίστοιχες παραμέτρους. Εάν ένα μπλοκ έχει περισσότερες από τρεις παραμέτρους, σύρετε το δάχτυλό σας πάνω ή κάτω σε αυτήν τη στήλη για να φέρετε τις επιπλέον παραμέτρους στο προσκήνιο.
8. Πατήστε δύο φορές για να δείτε τη σελίδα Output Settings (Ρυθμίσεις Εξόδου).
9. Πατήστε για να αλλάξετε τον τύπο αλυσίδας σήματος. (κιθάρα, φωνητικά, κιθάρα/φωνητικά, κ.λπ.)
10. Αυτό το κουμπί ενεργοποιεί ή απενεργοποιεί τα reverb και delay tails κατά τη μετάβαση σε ένα άλλο rig.
11. Πατήστε δύο φορές ένα εφέ, ενισχυτή ή καμπίνα για να δείτε τη σελίδα Detailed Settings (Λεπτομερείς Ρυθμίσεις).

Η σειρά των μπλοκ στην αλυσίδα σήματος δεν αντικατοπτρίζεται απαραίτητα στους ποδοδιακόπτες. Μπορείτε να αντιστοιχίσετε ελεύθερα μπλοκ σε διαθέσιμους ποδοδιακόπτες χωρίς να αλλάξετε καθόλου την αλυσίδα σήματος—και το αντίστροφο. Δείτε τον Οδηγό Χρήσης για να μάθετε σχετικά με αυτό.

Για να αντιστοιχίσετε ένα μπλοκ (ενισχυτή, καμπίνα, απόκριση ώθησης ή εφέ) σε μια κενή υποδοχή, πατήστε το (Ê) και, στη συνέχεια, χρησιμοποιήστε τη λίστα που εμφανίζεται.
Για να εμφανίσετε την οθόνη Detailed Settings (Λεπτομερείς Ρυθμίσεις) ενός μπλοκ, πατήστε το δύο φορές.
Για να εμφανίσετε τις παραμέτρους ενός μπλοκ στη δεξιά άκρη της οθόνης, πατήστε το μπλοκ έτσι ώστε να περιγράφεται με πράσινο χρώμα. Στη συνέχεια, μπορείτε να περιστρέψετε τους parameter knobs (περιστροφικούς διακόπτες παραμέτρων) για να ρυθμίσετε τις παραμέτρους στα αριστερά τους. Εάν ένα μπλοκ έχει περισσότερες από τρεις παραμέτρους που θα θέλατε να ρυθμίσετε, σύρετε το δάχτυλό σας πάνω ή κάτω στη στήλη για να φέρετε τις επιπλέον παραμέτρους στο προσκήνιο. Όταν δεν είναι επιλεγμένο κανένα μπλοκ, οι παράμετροι θα είναι αυτές που αντιστοιχίζετε στη σελίδα Hardware Assign (Αντιστοίχιση Υλικού).

Για να αναδιατάξετε τα μπλοκ στην αλυσίδα σήματος, πατήστε και σύρετε ένα μπλοκ σε μια άλλη υποδοχή ή ανάμεσα σε δύο άλλα μπλοκ (αυτά μετά από αυτήν τη θέση θα μετακινηθούν μία υποδοχή πιο κάτω στην αλυσίδα σήματος).
Για να ενεργοποιήσετε ή να απενεργοποιήσετε ένα μπλοκ, πατήστε τον footswitch (ποδοδιακόπτη) που του έχει αντιστοιχιστεί ή πατήστε το μπλοκ και, στη συνέχεια, πατήστε το κουμπί On/Off (Ενεργοποίηση/Απενεργοποίηση) που εμφανίζεται στο κάτω μέρος της οθόνης.

Για να αφαιρέσετε ένα μπλοκ, πατήστε και κρατήστε πατημένο το μπλοκ και, στη συνέχεια, σύρετέ το στην κάτω γραμμή.
Για να φορτώσετε ένα άλλο rig (προεπιλογή):

• Πατήστε τον επάνω αριστερό (Rig ) ή τον κάτω αριστερό (Rig ) footswitch (ποδοδιακόπτη) για να φορτώσετε το προηγούμενο ή το επόμενο rig αμέσως.
• Πατήστε το ή το δίπλα στο όνομα του τρέχοντος rig στην οθόνη.
• Πατήστε το όνομα του rig στην οθόνη και, στη συνέχεια, περιστρέψτε τον encoder (κωδικοποιητή).

Για να δείτε άλλες επιλογές, πατήστε το menu icon (εικονίδιο μενού) στην επάνω αριστερή γωνία και, στη συνέχεια, πατήστε μια επιλογή.
