Aquabot Pura 4X Gyors üzembe helyezési útmutató

KÉRJÜK, OLVASSA EL A TISZTÍTÓ HASZNÁLATA ELŐTT!

• BIZTONSÁGI UTASÍTÁSOK
• MI VÁRHATÓ
• GYORS ÜZEMBE HELYEZÉS
• TÁPEGYSÉG
• ÚTMUTATÓ
• HIBAELHÁRÍTÁS

FIGYELMEZTETÉSEK ÉS BIZTONSÁGI ELJÁRÁSOK

• Egy földzárlat-védő (GFCI) aljzatot kell felszerelni az elektromos aljzat védelmére és az esetleges áramütés elkerülésére.
  • Az áramkörhöz való csatlakozásnak összhangban kell lennie a helyi és országos elektromos előírásokkal.
  • Az esetleges áramütés veszélyének elkerülése érdekében ezt az egységet egy RCD-hez (maradékáram-védő eszköz) kell csatlakoztatni, amelynek névleges maradék működési árama nem haladja meg a 30 mA-t.
• Ne kapcsolja be a tápegységet, amíg a medencetisztító nincs a vízben.
• A tisztító víz nélküli működtetése azonnal súlyos károkat okoz, és a garancia elvesztéséhez vezet.

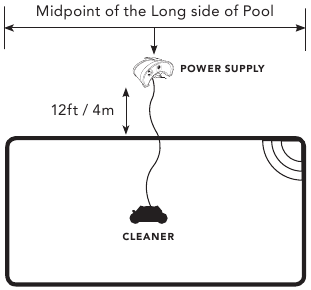

• A tápegységet mindig legalább 12 láb / 4 méter távolságra kell elhelyezni a medence szélétől! Lásd az alábbi ábrát.
• A tápegységet nem szabad álló víznek, pocsolyáknak vagy esőnek kitenni.
• Ha a kábel megsérül, azt a gyártó hivatalos szervizképviseletének vagy egy képzett és betanított személynek ki kell cserélnie a veszélyek elkerülése érdekében.
• Az esetleges áramütés elkerülése érdekében ne használja ezt a terméket, ha a úszókábel sérültnek tűnik.
• Hagyja a tisztítót a medencében a tisztítási ciklus befejezése után 20 percig. Ez lehetővé teszi a motorok megfelelő lehűlését. Ezt követően vegye ki a tisztítót a medencéből - Ne hagyja a tisztítót a medencében.
• Mindig ne felejtse el "KIKAPCSOLNI" a tápegységet, és húzza ki a konnektorból, mielőtt kivenné a tisztítót a medencéből.
• Ne működtesse a gépet, amíg emberek úsznak a medencében.
• Csak lakossági úszómedencékben való használatra
• Mielőtt bármilyen hibaelhárítási karbantartási eljárást végezne, a tisztítót le kell választani a tápegységről (transzformátorról), és a tápegységet ki kell húzni a konnektorból, hogy elkerülje a személyi sérülés vagy a tisztító károsodásának lehetőségét!

ÜZEMELTETÉSI ÉS TÁROLÁSI HŐMÉRSÉKLETEK:

Kérjük, mindig tartsa szem előtt a hőmérsékletet a medencetisztító tárolásakor vagy használatakor:

• Megfelelő tárolási hőmérséklet tartomány: 10°C – 40°C (50°F – 104°F). Ez megvédi a motorokat, műanyagokat és tömítéseket.
• Minimális / maximális használati hőmérséklet tartomány: 13°C -tól 35°C-ig (55°F -tól 95°F-ig).
• Optimális használati hőmérséklet tartomány: 22°C és 32°C (72°F és 90°F)

A TISZTÍTÓ HASZNÁLATA VINIL BÉLÉSŰ MEDENCÉBEN:
Egyes vinil bélésminták különösen érzékenyek a gyors felületi kopásra és a mintázat eltávolítására, amelyet a tárgyak közvetlen érintkezése okoz a vinil felülettel, beleértve a medencekeféket, medencejátékokat, úszókat, szökőkutakat, klóradagolókat és automatikus medencetisztítókat. A vinil bélésminták komolyan megkarcolódhatnak vagy lekophatnak egyszerűen a felület medencekefével való dörzsölésével. Ezenkívül a minta tintája is ledörzsölődhet a telepítési folyamat során, vagy amikor a medencében lévő tárgyakkal érintkezik. A gyártó nem vállal felelősséget a vinil béléseken lévő mintázat eltávolításáért, kopásáért, vágásáért vagy jelöléseiért, és a korlátozott garancia sem terjed ki ezekre.

Ezt a készüléket nem arra tervezték, hogy csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek (beleértve a gyermekeket is), vagy tapasztalat és tudás hiányában használják, kivéve, ha a biztonságukért felelős személy felügyeli őket, vagy utasításokat kapnak a készülék használatára vonatkozóan. A gyermekeket felügyelni kell annak biztosítására, hogy ne játsszanak a készülékkel.

MI VÁRHATÓ

A ROBOT TÍPUSA TISZTÍTÁSI MÓDSZERE
A robot medencetisztítót arra tervezték, hogy eltávolítsa a szennyeződéseket és a törmeléket a medence aljáról; és egyes medencékben az öblöt és az alsó falat is. Az alábbiakban látható az a tipikus minta, amelyet a tisztító a medencében megkísérel. A medence méretei és a tisztítandó felületek medencéről medencére változnak, így a lefedettség és a tisztítási minták eltérőek lehetnek.

• Azokban a medencékben, amelyekben a medence alja és a fal közötti átmenet 90 fokos, ez a tisztító megtisztítja a medence alját.
• Azokban a medencékben, amelyekben a medence aljától a falig legalább 6 hüvelyk sugarú ív van, ez a tisztító a medence öblét és az alsó falat is megtisztítja.

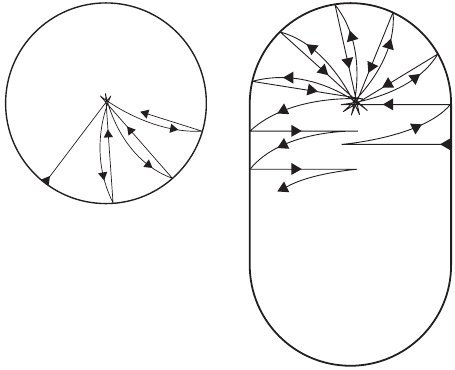

A TISZTÍTÓ MOZGÁSA
A robot oda-vissza mozgással tisztítja a medencét. Mivel a tengely szöget zárhat be, ez segít a tisztítónak abban, hogy szélesebb / szűkebb ívben mozogjon a visszatérési útvonalán. Az ábrák ezt a mintát emelik ki. A tisztítónak az egyik vagy a másik irányba történő áthaladásához szükséges idő be van állítva, és nem lehet felülbírálni. A teljes tisztítási ciklus időtartamát azonban a tápegységen keresztül beállíthatja.

A TISZTÍTÓ TELJESÍTMÉNYE
A tisztító percenként több mint 75 gallon sebességgel porszívózik. Ez azt jelenti, hogy sok törmeléket szed össze, ezért ajánlott a szűrőzsákokat mindig tisztán tartani. Az optimális teljesítmény érdekében a szűrőzsákokat minden tisztítási ciklus után meg kell tisztítani.

FONTOS: A MEDENCE MEGNYITÁSA
Ha ebben a szezonban először nyitja meg a medencét, javasoljuk, hogy először manuálisan tisztítsa meg a medencét, hogy megszabaduljon a nehéz törmeléktől, majd használja a robot medencetisztítót a tiszta medence fenntartásához.
Ennek oka: Ha a medencéje a holtszezonban hatalmas mennyiségű törmeléket gyűjt össze, a robot elsőként történő behelyezése azt eredményezi, hogy a szűrőzsákok sokkal gyorsabban megtelnek, ami azt jelenti, hogy gyakrabban kell tisztítani őket.
Néha, amikor a tisztítót olyan terület porszívózására használják, ahol sok a törmelék, normális, ha a törmelék egy kis része elhagyja a kimeneti szelepet, és visszakerül a medencébe, vagy a tisztító mozgása által okozott kis vízhullám miatt félretolódik. A tisztító ciklus befejezése után javasoljuk, hogy várjon néhány órát, amíg a medencében maradt törmelék leülepedik az aljára, és futtassa újra a tisztítót, hogy teljesen felporszívózza.

GYORS ÜZEMBE HELYEZÉS

1. Dugja be a tápegységet egy GFCI (földzárlat-védő) aljzatba (a tápegységnek 12 láb távolságra kell lennie a medence szélétől)

2. Egyenesítse ki az úszókábelt. Ezután emelje fel a fedelet a tápegységen. Dugja be a kábelt.

3. Helyezze a tisztítót a medencébe a sekély végén, és fordítsa fejjel lefelé, hogy eltávolítsa a légbuborékokat. Hagyja, hogy a tisztító a medence aljára essen a jobb oldalával felfelé.

4. Csak annyi kábelt használjon, amennyire szüksége van a legtávolabbi fal eléréséhez. Ez segít megelőzni a kábel összegabalyodását.

5. Kapcsolja be a tápegységet (ON (be))

6. Állítsa be a tisztítási ciklust, és hagyja, hogy a tisztító menjen!


*Lásd a "Hogyan" részt a medence lefedettségével és a kábel összegabalyodásának megoldásaival kapcsolatban.

ÁRAMELLÁTÁS MŰKÖDÉSE

SZABVÁNYOS ÁRAMELLÁTÁSOK

Az Ön tisztítója az ebben a szakaszban bemutatott áramellátások egyikével van felszerelve.

(A78002)

(A78080)

1. Először nyomja meg ezt a gombot az áramellátás aktiválásához. Ez a gomb kapcsolja be/ki az áramellátást (ON / OFF).

2. Az áramellátás bekapcsolása után nyomja meg a SELECT (KIVÁLASZTÁS) gombot. A Select (KIVÁLASZTÁS) gomb aktiválja a Large Pool (Nagy medence) / Small Pool (Kis medence) tisztítási ciklusokat. Amikor a tisztítási ciklus fut, a jelzőfény vagy a Large Pool (Nagy medence), vagy a Small Pool (Kis medence) opciónál világít (folyamatos fény).
   SMALL POOL (KIS MEDENCE) = 1 ÓRÁS KIKAPCSOLÁS
   LARGE POOL (NAGY MEDENCE) = 2 ÓRÁS KIKAPCSOLÁS


(A7176DC)

Nyomja a kapcsolót ON (BE) állásba. A kapcsolón a fény pirosan világít.
A tisztítási ciklus két (2) órán át fut, és a befejezéskor automatikusan kikapcsol.

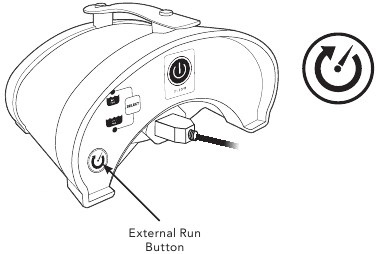

SZABVÁNYOS ÁRAMELLÁTÁS + KÜLSŐ FUTTATÁS GOMB FUNKCIÓ

(válogatott modellek)

(A78003)

Ha az áramellátásán van EXTERNAL RUN (KÜLSŐ FUTTATÁS) gomb, akkor az bármilyen *külső időzítőhöz csatlakoztatható. Ajánlott a következőket tenni (sorrendben) a funkció futtatásához:

1. Csatlakoztassa a külső időzítőt a GFCI aljzathoz, majd az áramellátást a külső időzítőhöz.

2. Kapcsolja az áramellátást ON (BE)

3. Nyomja meg a SELECT (KIVÁLASZTÁS) gombot a Large Pool (Nagy medence) vagy a Small Pool (Kis medence) ciklushoz.

4. A tisztító elindítása után nyomja meg az EXTERNAL RUN (KÜLSŐ FUTTATÁS) gombot, és a kiválasztott tisztítási mód jelzőfényének villognia kell. Ez azt jelzi, hogy a tisztítási ciklus a külső időzítő által beállított programozott kezdési időpontban fogja végrehajtani az előre kiválasztott 1 vagy 2 órás programot.


A módból való kilépéshez egyszerűen nyomja meg újra az EXTERNAL RUN (KÜLSŐ FUTTATÁS) gombot, és a tisztítási ciklus időtartama visszaáll az eredeti gyári beállításokra. A fénynek folyamatosan kell világítania, és nem szabad többé villognia.
*Felhívjuk figyelmét, hogy a külső időzítő nem tartozék, külön kell megvásárolni.

Villogó fény: AKTIVÁLVA
Folyamatos fény: DE-AKTIVÁLVA

HOGYAN...

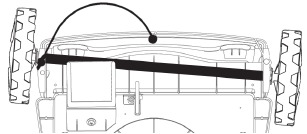

BIZTOSÍTSA A MEDENCE LEFEDETTSÉGÉT ÉS ELŐZZE MEG A KÁBEL ÖSSZEGABALYODÁSÁT

A tisztítási útvonal szögének és irányának megváltoztatásához egyszerűen változtassa meg a tisztító alján található csapok helyzetét. Javasoljuk, hogy minden tisztítási ciklus után változtassa meg az irányt, hogy a tisztító lefedje az egész medencét, valamint megakadályozza a kábel összegabalyodását.

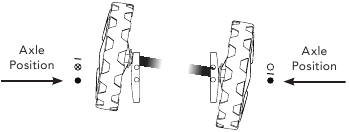

Állítható csap

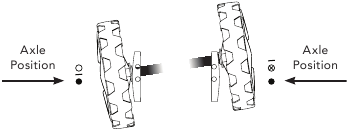

Rögzített csap

TISZTÍTSA MEG A SZŰRŐKET

1. MINDEN MODELL
   Nyomja le és kifelé a füleket. Ezzel eltávolítja a fedelet, és szabaddá teszi a szűrő *zsákokat*. (*A kiválasztott modellek kosarakkal rendelkeznek*)

2. SZŰRŐZSÁKOS MODELLEK
   Távolítsa el a szűrőzsákokat a tisztító belsejéből úgy, hogy óvatosan meghúzza a szívónyílások körüli gumiszalagot. Fordítsa ki a zsákot.

3. SZŰRŐKOSARAS MODELLEK
   Nyomja be a kosár oldalán lévő fület, hogy szabaddá tegye a rekesz belsejét.

4. SZŰRŐZSÁKOS MODELLEK
   Húzza meg a füleket a Velcro® meglazításához, és fordítsa ki a szűrőzsákot a alapos tisztítás érdekében.

5. MINDEN MODELL
   Használjon kerti tömlőt a szűrőzsák / kosár tisztításához. Javasoljuk, hogy minden tisztítási ciklus után tisztítsa meg a szűrőzsákokat.


VEGYE KI A TISZTÍTÓT A MEDENCÉBŐL

1. ÓVATOSAN húzza meg a kábelt, és hozza közelebb a tisztítót.

2. Ha a tisztítóján van forgócsukló: Fogja meg a kábelt a tisztító és a forgócsukló között. NE fogja meg a forgócsuklót.

3. Emelje fel a tisztítót a tisztítóhoz rögzített fogantyú segítségével. NE emelje fel a tisztítót a kábelnél fogva.


Az esetleges áramütés elkerülése érdekében ne használja ezt a terméket, ha az úszó kábel sérültnek tűnik.

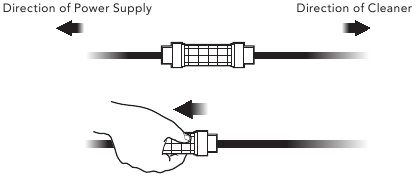

KÁBELKIOLDÓ

(Válogatott termékek)

A kioldó egy olyan funkció, amely segít kibogozni az úszó kábelt, ha ez megtörténik. Ezt a funkciót a medencén kívül kell használni. Győződjön meg arról, hogy az úszó kábel le van választva az áramellátásról! Most fogja meg az úszó kábelen lévő markolat nagy részét. Egyik kezével húzza maga felé, a tisztítótól távolodva. Ahogy távolodik a tisztítótól, az úszó kábel kibogozódik és kiegyenesedik.
Ha a termékén nincs kioldó, olvassa el a Hibaelhárítás szakaszt "Az úszó kábel fel van tekeredve" címmel.

HOSSZABBÍTSA MEG A TISZTÍTÓ ÉLETTARTAMÁT

A medencetisztítója a szezon során sok munkát végez a háttérben. Annak érdekében, hogy a legtöbbet hozza ki a termékéből, felsoroltunk néhány fontos tippet arra vonatkozóan, hogyan hosszabbíthatja meg a medencetisztító beruházásának élettartamát. Vigyázzon a robotjára, és az vigyázni fog Önre.

1. TIPP: NE EJTSE LE AZ EGYSÉGET VAGY AZ ÁRAMELLÁTÁST!
A tisztító vagy az áramellátás leejtése károsodást okoz, és a robot nem fog megfelelően működni.

2. TIPP: TISZTÍTSA MEG A SZŰRŐZSÁKOKAT!
Ügyeljen arra, hogy megtisztítsa a robot szűrőzsákjait vagy kosarait! Ezek tisztítása biztosítja a robot zökkenőmentes és gyors működését, megakadályozza az eltömődést, és kristálytiszta marad a visszaforgatott víz! "A robotom nem szedi fel a törmeléket..." - Tisztítsa. Meg. A szűrőt.

3. TIPP: MEDENCE LEFEDETTSÉGE / A KÁBEL ÖSSZEGABALYODÁSÁNAK MEGELŐZÉSE
A tisztítója állítható csap / tengely opcióval van felszerelve. Minden tisztítási ciklus után állítsa be az ellenkező irányba. Ez biztosítja, hogy a tisztító elérje a medence minden területét, és valóban segít megelőzni a kábel összegabalyodását. "A kábelem állandóan összegabalyodik..." - Állítsa be a csapok / tengely konfigurációját.

4. TIPP: ÖBLÍTSE LE
Használat után vegye ki az Aquabot-ot a medencéből, és alaposan öblítse le kívül és belül. Ez segít meghosszabbítani a termék élettartamát azáltal, hogy leöblíti a medence vizét, amely valószínűleg klórt tartalmaz. Öblítse le a belső alkatrészeit is.
Megjegyzés: Javasoljuk, hogy minden ciklus után hagyja a tisztítót 20 percig a medencében, hogy a motor megfelelően lehűljön.

5. TIPP: TÁROLÁS, HA NINCS HASZNÁLATBAN
NE hagyja a tisztítót a medencében, ha nincs használatban! Tárolja a tisztítót és az áramellátást száraz / árnyékos helyen. Az úszó kábelnek a tisztító alá tekerése segít megőrizni a kábel integritását. Az árnyékos terület megakadályozza a forró nyári hőnek való hosszan tartó kitettséget. A tisztító eltávolítása a vízből megakadályozza a medencevíznek való túlzott kitettséget az úszószezonban. Még a bálnák is feljönnek levegőért időnként, így a medencetisztítójának is kell. Ha dobozban tárolja a tisztítót, győződjön meg arról, hogy a tisztító száraz.
A téli hónapokban fontos, hogy a tisztító teljesen száraz legyen, és a megfelelő tárolási hőmérsékleten, 10ºC – 40ºC (50ºF – 104ºF) között tárolja. Ez megvédi a motorokat, a műanyagokat és a tömítéseket.

HIBAELHÁRÍTÁS

LASSAN MOZOG VAGY ÚGY TŰNIK, NEM PORSZÍVÓZIK

• A megoldás az, hogy a szűrőzsák tiszta legyen.
• Ellenőrizze, hogy a szívónyílások nincsenek-e eltömődve vagy elzárva.

A TÁPEGYSÉGEN MINDEN LED VILLOG

• Ellenőrizze, hogy a készülék nincs-e vízben.
• Ellenőrizze, hogy a szűrőzsák nem szorult-e be a motorvédő rácsba.
• Ellenőrizze, hogy a propeller nem szorult-e be.
• Az újraindításhoz nyomja meg egyszer a bekapcsológombot. A tisztítási program onnan folytatódik, ahol abbamaradt.

AZ ÚSZÓ KÁBEL FELTEKEREDETT

• Változtassa meg a tengely beállítását. A készülék valószínűleg túl élesen vagy túl sok ciklusban ugyanabba az irányba fordul.
• Használja a Detangler-t a kábel kiegyenesítéséhez (bizonyos modelleknél).
• Hagyja a kusza kábelt laposan a napon; ez hajlékonyabbá és könnyebben kiegyenesíthetővé teszi.
• Soha ne tegyen több kábelt a medencébe, mint amennyi a másik oldalra való eljutáshoz szükséges. (TIP: Jelölje meg a kábelt fekete szigetelőszalaggal a megfelelő hossznál)

A KÉSZÜLÉK NEM SZÍVJA FEL A SZENNYEZŐDÉST

• Ellenőrizze, hogy megfelelően beállította-e a készüléket, és a tápegység be van-e kapcsolva ("ON").
• Ellenőrizze, hogy a propeller nem szorult-e be.
• Állítsa be a szívónyílásokat a készülék alján.
• Győződjön meg arról, hogy a szűrőzsák tiszta.

A KÉSZÜLÉK A MEDENCE KÖZEPÉN AKADT EL, DE MÉGIS VIZET SZIVATTYÚZ KI

• Ellenőrizze, hogy nincs-e semmi, ami akadályozza a tisztítót, vagy hogy a tisztító nem akadt-e el a medencében lévő laza tárgyakon.
• A szívónyílások túl alacsonyan vannak a medence aljához képest. Szükség szerint állítsa be.

A KÉSZÜLÉK ÚGY NÉZ KI, MINTHA A MEDENCE UGYANABBAN A TERÜLETÉN MOZOGNA, ÉS NEM TISZTÍT MÁS TERÜLETEKET

• Változtassa meg a tengely beállítását a tű konfigurációjának beállításával. Ez segít a tisztítónak más irányba mozogni a tisztításhoz.
• Mindig a medence sekély végén indítsa el a tisztítót.
• Válassza ki a megfelelő tápegység beállítást, legyen az Large (Nagy) vagy Small (Kicsi) medence (bizonyos modelleknél).

A KÉSZÜLÉK NEM FEDI LE A TELJES MEDENCÉT

• Ellenőrizze, hogy a szűrőzsák alaposan tiszta-e.
• Állítsa be az időzítési ciklust a tápegységen (bizonyos modelleknél).
• Ellenőrizze, hogy a tengely területe nincs-e elzárva.
• Ellenőrizze és változtassa meg a tű konfigurációját.

További kérdések vagy aggályok esetén hívja az 1-800-221-1750-es telefonszámot

280 Grove Avenue
Cedar Grove, NJ 07009
1-800-221-1750
www.aquaproducts.com
