Manual de Início Rápido do Aquabot Pura 4X

POR FAVOR, LEIA ANTES DE OPERAR O LIMPADOR

• INSTRUÇÕES DE SEGURANÇA
• O QUE ESPERAR
• INÍCIO RÁPIDO
• FONTE DE ALIMENTAÇÃO
• GUIA DE COMO FAZER
• RESOLUÇÃO DE PROBLEMAS

AVISOS E PROCEDIMENTOS DE SEGURANÇA

• Uma tomada com Interruptor de Circuito de Falha de Terra (GFCI) deve ser instalada para proteger a sua tomada elétrica e evitar qualquer possível choque elétrico.
  • A ligação ao circuito derivado deve ser consistente com os códigos elétricos de cablagem locais e nacionais.
  • Para evitar possíveis riscos de choque elétrico, esta unidade deve ser ligada a um RCD (Dispositivo de Corrente Residual) com uma corrente de funcionamento residual relacionada que não exceda 30mA.
• Não ligue a Fonte de Alimentação, a menos que o limpa-piscinas esteja na água.
• Operar o limpa-piscinas fora de água causará imediatamente danos graves e resultará na perda da garantia.

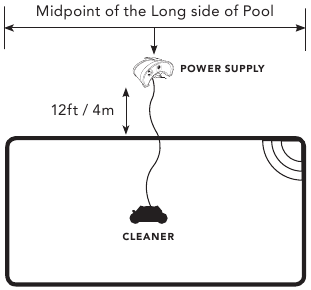

• A Fonte de Alimentação deve ser colocada a pelo menos 12 pés / 4 metros da borda da piscina em todos os momentos! Veja o diagrama abaixo.
• A Fonte de Alimentação não deve estar sujeita a água parada, poças ou chuva.
• Se o cabo estiver danificado, deve ser substituído pelo agente de serviço autorizado do fabricante ou por uma pessoa qualificada e treinada para evitar perigos.
• Para evitar um possível choque elétrico, não utilize este produto se o cabo flutuante parecer estar danificado.
• Deixe o limpa-piscinas permanecer na piscina por 20 minutos após o final do seu ciclo de limpeza. Isto permitirá que os motores arrefeçam adequadamente. Após este período, retire o limpa-piscinas da piscina - Não deixe o limpa-piscinas na piscina.
• Lembre-se sempre de desligar a fonte de alimentação ("OFF") e desligá-la da tomada antes de remover o limpa-piscinas da piscina.
• Não opere a sua máquina enquanto as pessoas estiverem a nadar na piscina.
• Para uso apenas em piscinas residenciais
• Antes de realizar qualquer procedimento de manutenção de resolução de problemas, o seu Limpador deve ser desligado da Fonte de Alimentação (transformador) e a Fonte de Alimentação deve ser desligada da tomada elétrica para evitar a possibilidade de ferimentos pessoais ou danos ao seu Limpador!

TEMPERATURAS DE OPERAÇÃO E ARMAZENAMENTO:

Por favor, certifique-se de ter sempre as temperaturas em mente ao armazenar ou usar o seu limpa-piscinas:

• Intervalos de Temperatura de Armazenamento Adequados: 10ºC – 40ºC (50ºF – 104ºF). Isto manterá os motores, plásticos e vedações protegidos.
• Intervalos de Temperatura de Uso Mínimo / Máximo: 13°C a 35°C (55°F a 95°F).
• Intervalos de Temperatura de Uso Ótimo: 22°C e 32°C (72°F e 90°F)

USO DO LIMPADOR EM UMA PISCINA DE REVESTIMENTO DE VINIL:
Alguns padrões de revestimento de vinil são especificamente suscetíveis ao desgaste rápido da superfície e à remoção do padrão causados por objetos que entram em contato direto com a superfície de vinil, incluindo escovas de piscina, brinquedos de piscina, flutuadores, fontes, dispensadores de cloro e limpa-piscinas automáticos. Os padrões de revestimento de vinil podem ser seriamente arranhados ou desgastados simplesmente esfregando a superfície com uma escova de piscina. Além disso, a tinta do padrão também pode sair durante o processo de instalação ou quando entra em contato com objetos na piscina. O fabricante não é responsável por, e a Garantia Limitada não cobre, remoção de padrão, abrasão, cortes ou marcas em revestimentos de vinil.

Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções sobre o uso do aparelho por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para garantir que não brinquem com o aparelho.

O QUE ESPERAR

MÉTODO DE LIMPEZA TÍPICO DO SEU ROBÔ
O seu limpa-piscinas robótico foi projetado para limpar a sujidade e os detritos do fundo da piscina; e em algumas piscinas, a enseada e a parede inferior. Abaixo está o padrão típico que o seu limpa-piscinas tentará na sua piscina. As dimensões da piscina e as superfícies de limpeza variam de piscina para piscina, portanto, a cobertura e os padrões de limpeza podem variar.

• Em piscinas que têm transições de piso da piscina para a parede de 90 graus, este limpa-piscinas limpará o piso da piscina.
• Em piscinas que têm um raio de pelo menos 6 polegadas do piso da piscina para a parede, este limpa-piscinas também limpará a enseada da piscina e a parede inferior.

MOVIMENTO DO LIMPADOR
O robô usa um movimento de vaivém para limpar a sua piscina. Como o eixo pode ser posicionado num ângulo, isto ajuda o limpa-piscinas a mover-se numa curva mais larga / mais apertada no seu caminho de retorno. As ilustrações destacam este padrão. A quantidade de tempo que o limpa-piscinas leva para fazer uma passagem em qualquer direção é definida e não pode ser substituída. No entanto, pode ajustar a duração do ciclo de limpeza geral através da fonte de alimentação.

DESEMPENHO DO LIMPADOR
O seu limpa-piscinas está a aspirar a uma taxa de mais de 75 galões por minuto. Isto significa que está a recolher muitos detritos e é recomendado manter os sacos de filtro limpos em todos os momentos. Para um desempenho ideal, os sacos de filtro devem ser limpos após cada ciclo de limpeza.

IMPORTANTE: ABRIR A SUA PISCINA
Se estiver a abrir a sua piscina pela primeira vez nesta temporada, recomendamos que limpe a sua piscina manualmente para livrar a piscina dos detritos pesados primeiro e, em seguida, use o limpa-piscinas robótico para manter a sua piscina limpa.
A razão: Se a sua piscina recolher uma quantidade enorme de detritos durante a entressafra, colocar o robô primeiro fará com que os sacos de filtro se encham muito mais rápido, o que significa que precisarão de ser limpos com mais frequência.
Às vezes, ao usar o limpa-piscinas para aspirar uma área que tem detritos pesados, é normal ver uma pequena porção dos detritos sair da válvula de saída e voltar para a piscina ou ser empurrada para o lado devido à pequena onda de água causada pelo movimento do limpa-piscinas. Após a conclusão do ciclo do limpa-piscinas, sugere-se esperar algumas horas para que os detritos restantes na sua piscina se depositem no fundo e executar o limpa-piscinas novamente para aspirá-los completamente.

INÍCIO RÁPIDO

1. Ligue a fonte de alimentação a uma tomada GFCI (Interruptor de Circuito de Falha de Terra) (a fonte de alimentação deve estar a 12 pés da borda da piscina)

2. Endireite o cabo flutuante. Em seguida, levante a aba na fonte de alimentação. Ligue o cabo.

3. Coloque o limpa-piscinas na sua piscina na extremidade rasa e vire-o de cabeça para baixo para remover quaisquer bolhas de ar. Deixe o limpa-piscinas cair no fundo da piscina com o lado direito para cima.

4. Use apenas a quantidade de cabo necessária para alcançar a parede mais distante. Isto ajudará a evitar o emaranhamento do cabo.

5. Ligue a fonte de alimentação ("ON")

6. Defina o ciclo de limpeza e deixe o limpa-piscinas ir!


*Consulte a seção 'Como Fazer' para soluções de cobertura da piscina e emaranhamento de cabos.

FUNCIONAMENTO DA FONTE DE ALIMENTAÇÃO

FONTES DE ALIMENTAÇÃO PADRÃO

O seu limpa-fundos está equipado com uma das fontes de alimentação ilustradas nesta secção

(A78002)

(A78080)

1. Prima primeiro este botão para ativar a fonte de alimentação. Este botão liga/desliga a fonte de alimentação (ON/OFF).

2. Prima o botão SELECT (SELECIONAR) depois de ligar a fonte de alimentação (ON). O botão "Select" (Selecionar) ativa os ciclos de limpeza de Piscina Grande/Piscina Pequena. Quando o ciclo de limpeza está em execução, a luz indicadora permanece acesa em Piscina Grande ou Piscina Pequena (luz contínua).
   PISCINA PEQUENA = DESLIGAMENTO EM 1 HORA
   PISCINA GRANDE = DESLIGAMENTO EM 2 HORAS


(A7176DC)

Prima o interruptor para a posição ON (ligado). A luz acender-se-á a vermelho no interruptor.
O ciclo de limpeza será executado durante duas (2) horas e desligar-se-á automaticamente quando estiver concluído.

FONTE DE ALIMENTAÇÃO PADRÃO + FUNÇÃO DE BOTÃO DE FUNCIONAMENTO EXTERNO

(modelos selecionados)

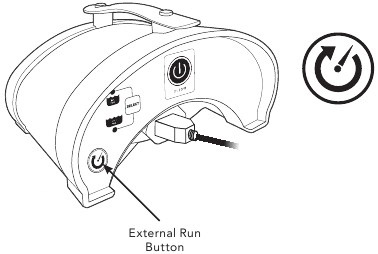

(A78003)

Se a sua fonte de alimentação tiver um botão EXTERNAL RUN (FUNCIONAMENTO EXTERNO), então pode ser ligada a qualquer *temporizador externo. Recomenda-se que faça o seguinte (por ordem) para executar esta função:

1. Ligue o temporizador externo à sua tomada GFCI e, em seguida, a fonte de alimentação ao temporizador externo.

2. Ligue a fonte de alimentação (ON)

3. Prima o botão SELECT (SELECIONAR) para o ciclo de Piscina Grande ou Piscina Pequena.

4. Depois de o limpa-fundos arrancar, prima o botão EXTERNAL RUN (FUNCIONAMENTO EXTERNO) e a luz para a seleção de limpeza que fez deve agora estar a piscar. Isto indica que o ciclo de limpeza irá agora executar o programa pré-selecionado de 1 ou 2 horas na hora de início programada para a qual o seu temporizador externo está definido para funcionar.


Para sair deste modo, basta premir novamente o botão "EXTERNAL RUN" (FUNCIONAMENTO EXTERNO) e as durações do ciclo de limpeza serão definidas para as suas definições de fábrica originais. A luz deve permanecer contínua e não piscar mais.
*Tenha em atenção que o temporizador externo não está incluído com o limpa-fundos e deve ser adquirido separadamente.

Luz intermitente: ATIVADO
Luz contínua: DESATIVADO

COMO...

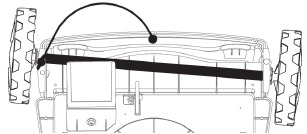

GARANTIR A COBERTURA DA PISCINA E EVITAR QUE O CABO SE EMBARACE

Para alterar o ângulo e a direção do percurso de limpeza, basta alternar os pinos localizados por baixo da parte inferior do limpa-fundos. Recomendamos que altere a direção a cada ciclo de limpeza para garantir que o limpa-fundos está a cobrir toda a piscina, bem como para evitar que o cabo se embarace.

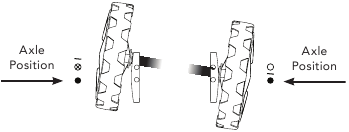

Pino ajustável

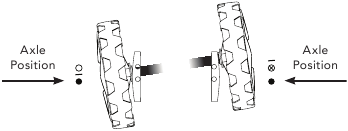

Pino fixo

LIMPAR OS FILTROS

1. TODOS OS MODELOS
   Empurre os encaixes para baixo e para fora. Isto removerá a tampa e exporá os *sacos do filtro. (*Alguns modelos têm cestos)

2. MODELOS DE SACO DE FILTRO
   Remova os sacos de filtro do interior do limpa-fundos puxando suavemente a faixa elástica à volta das portas de sucção. Vire o saco do avesso.

3. MODELOS DE CESTO DE FILTRO
   Prima o encaixe na lateral do cesto para expor o interior do compartimento.

4. MODELOS DE SACO DE FILTRO
   Puxe os encaixes para desfazer o Velcro® e vire o saco do filtro do avesso para garantir uma limpeza completa.

5. TODOS OS MODELOS
   Use uma mangueira de jardim para limpar o saco/cesto do filtro. Recomendamos a limpeza dos sacos de filtro após cada ciclo de limpeza.


REMOVER O LIMPA-FUNDOS DA PISCINA

1. Puxe SUAVEMENTE o cabo e traga o limpa-fundos para si.

2. Caso o seu limpa-fundos tenha uma Rotação: Segure o cabo entre o limpa-fundos e a rotação. NÃO segure na rotação

3. Levante o limpa-fundos usando a pega anexada ao limpa-fundos. NÃO levante o limpa-fundos pelo cabo.


Para evitar um possível choque elétrico, não utilize este produto se o cabo flutuante parecer estar danificado.

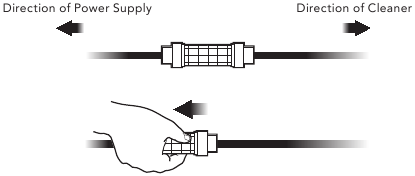

DESEMBARAÇADOR DE CABOS

(Produtos selecionados)

O desembarassador é uma função que ajudará a desembaraçar o cabo flutuante caso isto ocorra. Esta função deve ser utilizada fora da piscina. Certifique-se de que o cabo flutuante está desligado da fonte de alimentação! Agora segure a parte grande da pega no cabo flutuante. Usando uma mão, puxe na direção que está entre si e a fonte de alimentação e afaste-se do limpa-fundos. À medida que se afasta do limpa-fundos, o cabo flutuante irá desembaraçar-se e endireitar-se.
Se o seu produto não tiver um desembarassador, consulte a Secção de resolução de problemas com a etiqueta "O cabo flutuante está enrolado".

AUMENTE A VIDA ÚTIL DO SEU LIMPA-FUNDOS

O seu limpa-fundos de piscina faz muito trabalho nos bastidores durante a época. Para o ajudar a tirar o máximo partido do seu produto, listámos algumas dicas importantes sobre como aumentar a vida útil do seu investimento em limpeza de piscinas. Cuide do seu robot e ele cuidará de si.

DICA N.º 1: NÃO DEIXE CAIR A UNIDADE OU A FONTE DE ALIMENTAÇÃO!
Deixar cair o seu limpa-fundos ou fonte de alimentação causará danos e o seu robot não funcionará corretamente.

DICA N.º 2: LIMPE OS SACOS DE FILTRO!
Certifique-se de que limpa os sacos ou cestos de filtro do seu robot! A limpeza destes mantém o seu robot a funcionar de forma suave e rápida, evita o entupimento e mantém a água recirculada cristalina! "O meu robot não está a recolher detritos..." - Limpe. O. Filtro.

DICA N.º 3: COBERTURA DA PISCINA/EVITAR QUE O CABO SE EMBARACE
O seu limpa-fundos está equipado com uma opção de pino/eixo ajustável. Ajuste-o na direção oposta após cada ciclo de limpeza. Isto garantirá que o seu limpa-fundos chega a todas as áreas da piscina e ajuda realmente a evitar que o cabo se embarace. "O meu cabo continua a ficar emaranhado..." - Ajuste a configuração dos pinos/eixo.

DICA N.º 4: DÊ-LHE UM ENXAGUAMENTO
Após a utilização, retire o seu Aquabot da piscina e enxague bem o exterior E o interior. Ao fazê-lo, ajudará a prolongar a vida útil do produto, enxaguando qualquer água da piscina que provavelmente contenha cloro. Enxague também os seus componentes internos.
Nota: Recomenda-se deixar o limpa-fundos na piscina durante 20 minutos após cada ciclo para deixar o motor arrefecer adequadamente.

DICA N.º 5: ARMAZENAMENTO QUANDO NÃO ESTIVER EM UTILIZAÇÃO
NÃO deixe o seu limpa-fundos na piscina quando não estiver em utilização! Guarde-o e a fonte de alimentação numa área seca/sombreada. Enrolar o cabo flutuante por baixo do limpa-fundos ajuda a manter a integridade do cabo. Uma área sombreada evita qualquer exposição prolongada ao calor quente do verão. Remover o limpa-fundos da água evita qualquer sobre-exposição à água da piscina durante a época balnear. Até as baleias vêm à superfície para respirar de vez em quando, tal como o seu limpa-fundos de piscina. Se guardar o seu limpa-fundos numa caixa, certifique-se de que o limpa-fundos está seco.
Durante os meses de inverno, é importante certificar-se de que o seu limpa-fundos está completamente seco e mantido a temperaturas de armazenamento adequadas que variam entre 10ºC – 40ºC (50ºF – 104ºF). Isto manterá os motores, plásticos e vedantes protegidos.

RESOLUÇÃO DE PROBLEMAS

MOVE-SE LENTAMENTE OU PARECE NÃO ESTAR A ASPIRAR

• A solução é garantir que o saco do filtro está limpo.
• Verifique se as portas de sucção não estão entupidas ou bloqueadas.

TODAS AS LUZES LED ESTÃO A PISCAR NA FONTE DE ALIMENTAÇÃO

• Verifique se a unidade está sem água.
• Verifique se o saco do filtro está preso na tela de proteção do motor.
• Verifique se a hélice está presa.
• Para reiniciar, pressione o botão de ligar (power button) uma vez. O programa de limpeza será retomado de onde parou.

O CABO FLUTUANTE ESTÁ ENROLADO

• Altere a configuração do eixo. A unidade está provavelmente a virar muito bruscamente ou na mesma direção durante muitos ciclos.
• Use o Desembaraçador para endireitar o cabo (certos modelos).
• Deixe o cabo emaranhado esticado ao sol; isso tornará mais maleável e fácil de endireitar.
• Nunca coloque mais cabo na piscina do que o necessário para chegar ao outro lado. (DICA: Marque o cabo com fita elétrica preta no comprimento correto)

A UNIDADE NÃO ESTÁ A ASPIRAR DETRITOS

• Verifique se configurou corretamente a unidade e se a fonte de alimentação está LIGADA (ON).
• Verifique se a hélice está presa.
• Ajuste as portas de sucção na parte inferior da unidade.
• Certifique-se de que o saco do filtro está limpo.

A UNIDADE ESTÁ PRESA NO MEIO DA PISCINA, MAS AINDA BOMBEIA ÁGUA

• Verifique se não há nada a obstruir o limpador ou se o limpador não está preso em objetos soltos na piscina.
• As portas de sucção estão muito baixas em relação ao fundo da piscina. Ajuste conforme necessário.

A UNIDADE PARECE ESTAR A MOVER-SE NA MESMA ÁREA DA PISCINA E NÃO LIMPA OUTRAS ÁREAS

• Altere a configuração do eixo ajustando a configuração do pino. Isso ajudará a mover o limpador numa direção diferente para limpar.
• Comece sempre o seu limpador na extremidade rasa da sua piscina.
• Selecione a configuração apropriada da fonte de alimentação, seja piscina Grande ou Pequena (certos modelos).

A UNIDADE NÃO COBRE TODA A PISCINA

• Verifique se o saco do filtro está completamente limpo.
• Ajuste o ciclo de tempo na fonte de alimentação (certos modelos).
• Verifique se a área do eixo não está bloqueada.
• Verifique e altere a sua configuração de pinos.

Para quaisquer questões ou preocupações adicionais, ligue para 1-800-221-1750

280 Grove Avenue
Cedar Grove, NJ 07009
1-800-221-1750
www.aquaproducts.com
