Manuale di Avvio Rapido Aquabot Pura 4X

LEGGERE PRIMA DI UTILIZZARE IL PULITORE

• ISTRUZIONI DI SICUREZZA
• COSA ASPETTARSI
• AVVIO RAPIDO
• ALIMENTATORE
• GUIDA ALL'USO
• RISOLUZIONE DEI PROBLEMI

AVVERTENZE & PROCEDURE DI SICUREZZA

• Deve essere installata una presa con interruttore differenziale (GFCI) per proteggere la presa elettrica e prevenire possibili scosse elettriche.
  • Il collegamento al circuito derivato deve essere conforme ai codici elettrici di cablaggio locali e nazionali.
  • Per prevenire il rischio di possibili scosse elettriche, questa unità deve essere collegata a un RCD (Dispositivo a Corrente Residua) con una corrente residua di funzionamento non superiore a 30mA.
• Non accendere l'alimentatore se il pulitore non è in acqua.
• Il funzionamento del pulitore fuori dall'acqua causerà immediatamente gravi danni e comporterà la perdita della garanzia.

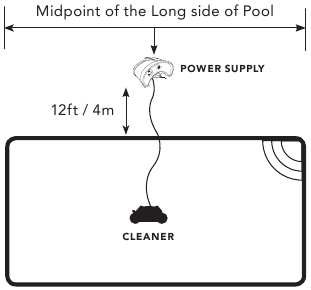

• L'alimentatore deve essere posizionato sempre ad almeno 12 piedi / 4 metri dal bordo della piscina! Vedere il diagramma sottostante.
• L'alimentatore non deve essere soggetto a ristagni d'acqua, pozzanghere o pioggia.
• Se il cavo è danneggiato, deve essere sostituito dall'agente di servizio autorizzato del produttore o da una persona qualificata e addestrata al fine di evitare pericoli.
• Per evitare una possibile scossa elettrica, non utilizzare questo prodotto se il cavo galleggiante appare danneggiato.
• Lasciare che il pulitore rimanga in piscina per 20 minuti dopo la fine del ciclo di pulizia. Ciò consentirà ai motori di raffreddarsi adeguatamente. Trascorso questo periodo, rimuovere il pulitore dalla piscina - Non lasciare il pulitore in piscina.
• Ricordarsi sempre di spegnere l'alimentatore ("OFF" (spento)) e di scollegarlo dalla presa di corrente prima di rimuovere il pulitore dalla piscina.
• Non utilizzare la macchina mentre ci sono persone che nuotano in piscina.
• Solo per l'uso in piscine residenziali
• Prima di eseguire qualsiasi procedura di risoluzione dei problemi o manutenzione, il pulitore deve essere scollegato dall'alimentatore (trasformatore) e l'alimentatore deve essere scollegato dalla presa elettrica per prevenire la possibilità di lesioni personali o danni al pulitore!

TEMPERATURE DI FUNZIONAMENTO E CONSERVAZIONE:

Assicurarsi di tenere sempre a mente le temperature quando si ripone o si utilizza il pulitore per piscina:

• Intervalli di temperatura di conservazione appropriati: 10ºC – 40ºC (50ºF – 104ºF). Questo manterrà i motori, le plastiche e le guarnizioni protetti.
• Intervalli di temperatura minima / massima di utilizzo: 13°C a 35°C (55°F a 95°F).
• Intervalli di temperatura di utilizzo ottimali: 22°C e 32°C (72°F e 90°F)

UTILIZZO DEL PULITORE IN UNA PISCINA CON RIVESTIMENTO IN VINILE:
Alcuni modelli di rivestimenti in vinile sono particolarmente suscettibili all'usura rapida della superficie e alla rimozione del motivo causate da oggetti che vengono a diretto contatto con la superficie in vinile, inclusi spazzole per piscina, giochi da piscina, galleggianti, fontane, dosatori di cloro e pulitori automatici per piscina. I modelli di rivestimenti in vinile possono essere gravemente graffiati o abrasi semplicemente sfregando la superficie con una spazzola per piscina. Inoltre, l'inchiostro del motivo può anche staccarsi durante il processo di installazione o quando entra in contatto con oggetti in piscina. Il produttore non è responsabile per, e la garanzia limitata non copre, la rimozione del motivo, l'abrasione, i tagli o i segni sui rivestimenti in vinile.

Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non siano state supervisionate o istruite sull'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

COSA ASPETTARSI

METODO DI PULIZIA TIPICO DEL VOSTRO ROBOT
Il vostro pulitore robotico per piscina è progettato per rimuovere lo sporco e i detriti dal fondo della piscina; e in alcune piscine l'angolo e la parete inferiore. Di seguito è riportato lo schema tipico che il vostro pulitore tenterà di seguire nella vostra piscina. Le dimensioni della piscina e le superfici di pulizia variano da piscina a piscina, quindi la copertura e gli schemi di pulizia possono variare.

• Nelle piscine con transizioni fondo-parete a 90 gradi, questo pulitore pulirà il fondo della piscina.
• Nelle piscine che hanno un raggio di almeno 6 pollici dal fondo alla parete, questo pulitore pulirà anche l'angolo e la parete inferiore della piscina.

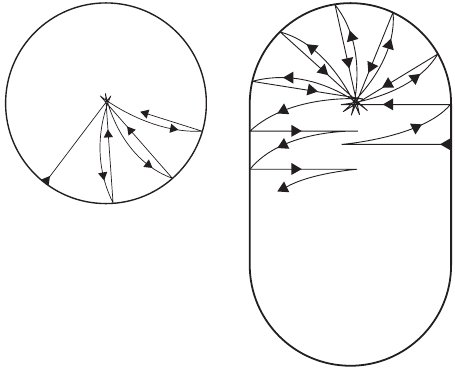

MOVIMENTO DEL PULITORE
Il robot utilizza un movimento avanti/indietro per pulire la piscina. Poiché l'asse può essere posizionato in angolazione, ciò aiuta il pulitore a muoversi con una curva più ampia/stretta sul suo percorso di ritorno. Le illustrazioni evidenziano questo schema. Il tempo impiegato dal pulitore per effettuare un passaggio in entrambe le direzioni è preimpostato e non può essere modificato. È possibile, tuttavia, regolare la durata del ciclo di pulizia complessivo tramite l'alimentatore.

PRESTAZIONI DEL PULITORE
Il vostro pulitore aspira a una velocità superiore a 75 galloni al minuto. Ciò significa che raccoglie molti detriti ed è consigliabile mantenere i sacchetti filtro sempre puliti. Per prestazioni ottimali, i sacchetti filtro dovrebbero essere puliti dopo ogni ciclo di pulizia.

IMPORTANTE: APERTURA DELLA PISCINA
Se state aprendo la vostra piscina per la prima volta in questa stagione, vi consigliamo di pulirla manualmente per liberarla prima dai detriti pesanti e poi di utilizzare il pulitore robotico per mantenere la vostra piscina pulita.
Il motivo: se la vostra piscina raccoglie un'enorme quantità di detriti durante la bassa stagione, l'inserimento del robot per primo farà sì che i sacchetti filtro si riempiano molto più velocemente, il che significa che dovranno essere puliti più spesso.
A volte, quando si utilizza il pulitore per aspirare un'area con molti detriti, è normale vedere una piccola parte dei detriti uscire dalla valvola di scarico e tornare in piscina o essere spinta di lato a causa della piccola onda d'acqua causata dal movimento del pulitore. Dopo che il ciclo del pulitore è completo, si suggerisce di attendere alcune ore affinché i detriti rimanenti nella piscina si depositino sul fondo e di avviare nuovamente il pulitore per aspirarli completamente.

AVVIO RAPIDO

1. Collegare l'alimentatore a una presa GFCI (Ground Fault Circuit Interrupter (interruttore differenziale con protezione contro guasti a terra)) (l'alimentatore deve essere a 12 piedi dal bordo della piscina)

2. Raddrizzare il cavo galleggiante. Quindi sollevare lo sportello sull'alimentatore. Collegare il cavo.

3. Posizionare il pulitore nella piscina, nella parte meno profonda, e capovolgerlo per rimuovere eventuali bolle d'aria. Lasciare che il pulitore scenda sul fondo della piscina con il lato giusto rivolto verso l'alto.

4. Utilizzare solo il cavo necessario per raggiungere la parete più lontana. Ciò aiuterà a prevenire l'aggrovigliamento del cavo.

5. Accendere l'alimentatore ("ON" (acceso))

6. Impostare il ciclo di pulizia e lasciare che il pulitore si avvii!


*Vedere la sezione "How To" (Come fare) per la copertura della piscina e le soluzioni per l'aggrovigliamento del cavo.

FUNZIONAMENTO DELL'ALIMENTATORE

ALIMENTATORI STANDARD

Il vostro pulitore è dotato di uno degli alimentatori illustrati in questa sezione

(A78002)

(A78080)

1. Premere prima questo pulsante per attivare l'alimentatore. Questo pulsante accende/spegne l'alimentatore.

2. Premere il pulsante SELECT dopo aver acceso l'alimentatore. Il pulsante Select attiva i cicli di pulizia Grande Piscina / Piccola Piscina. Quando il ciclo di pulizia è in corso, la spia rimarrà accesa su Grande Piscina o Piccola Piscina. (spia fissa)
   PISCINA PICCOLA = SPEGNIMENTO DI 1 ORA
   PISCINA GRANDE = SPEGNIMENTO DI 2 ORE


(A7176DC)

Premere l'interruttore in posizione ON (ACCESO). La spia sull'interruttore si illuminerà di rosso.
Il ciclo di pulizia durerà due (2) ore e si spegnerà automaticamente al termine.

ALIMENTATORE STANDARD + FUNZIONE PULSANTE RUN ESTERNO

(solo alcuni modelli)

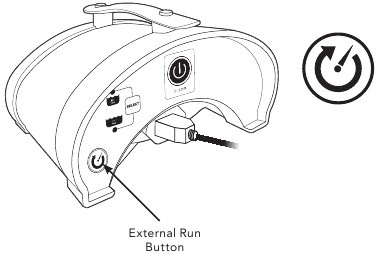

(A78003)

Se il vostro alimentatore dispone di un pulsante EXTERNAL RUN, allora è in grado di collegarsi a qualsiasi *timer esterno. Si raccomanda di eseguire quanto segue (in ordine) per utilizzare questa funzione:

1. Collegare il timer esterno alla presa GFCI, quindi l'alimentatore al timer esterno.

2. Accendere l'alimentatore

3. Premere il pulsante SELECT per il ciclo Grande Piscina o Piccola Piscina.

4. Dopo l'avvio del pulitore, premere il pulsante EXTERNAL RUN e la spia della selezione di pulizia effettuata dovrebbe ora lampeggiare. Questo indica che il ciclo di pulizia eseguirà ora il programma preselezionato di 1 o 2 ore all'ora di inizio programmata impostata sul timer esterno.


Per uscire da questa modalità, è sufficiente premere nuovamente il pulsante EXTERNAL RUN e le durate dei cicli di pulizia verranno reimpostate alle impostazioni di fabbrica originali. La spia dovrebbe rimanere accesa in modo continuo e non lampeggiare più.
*Si prega di notare che il timer esterno non è incluso con il pulitore e deve essere acquistato separatamente.

Spia lampeggiante: ATTIVATO
Spia fissa: DISATTIVATO

COME FARE...

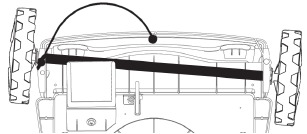

ASSICURARE LA COPERTURA DELLA PISCINA E PREVENIRE L'AGGHIOGLIAMENTO DEL CAVO

Per modificare l'angolo e la direzione del percorso di pulizia è sufficiente alternare i perni situati sotto la base del pulitore. Si consiglia di cambiare la direzione ad ogni ciclo di pulizia per assicurarsi che il pulitore copra l'intera piscina e per prevenire l'aggrovigliamento del cavo.

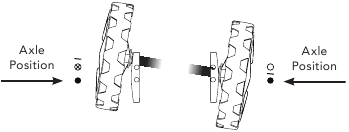

Perno regolabile

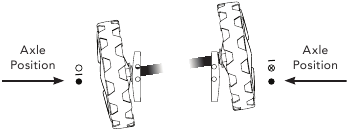

Perno fisso

PULIRE I FILTRI

1. TUTTI I MODELLI
   Spingere le linguette verso il basso e verso l'esterno. Questo rimuoverà il coperchio ed esporrà i *sacchi filtro.(*Alcuni modelli hanno i cestelli)

2. MODELLI CON SACCHI FILTRO
   Rimuovere i sacchi filtro dall'interno del pulitore tirando delicatamente l'elastico attorno alle bocchette di aspirazione. Capovolgere il sacco.

3. MODELLI CON CESTELLI FILTRO
   Premere la linguetta sul lato del cestello per esporre l'interno del compartimento.

4. MODELLI CON SACCHI FILTRO
   Tirare le linguette per sganciare il Velcro® e capovolgere il sacco filtro per garantire una pulizia accurata.

5. TUTTI I MODELLI
   Usare una pompa da giardino per pulire il sacco/cestello del filtro. Si raccomanda di pulire i sacchi filtro dopo ogni ciclo di pulizia.


RECUPERARE IL PULITORE DALLA PISCINA

1. TIRARE DELICATAMENTE il cavo e avvicinare il pulitore a voi.

2. Se il vostro pulitore ha un giunto girevole: Afferrare il cavo tra il pulitore e il giunto girevole. NON afferrare il giunto girevole.

3. Sollevare il pulitore utilizzando la maniglia attaccata al pulitore. NON sollevare il pulitore dal cavo.


Per evitare una possibile scossa elettrica, non utilizzare questo prodotto se il cavo galleggiante appare danneggiato.

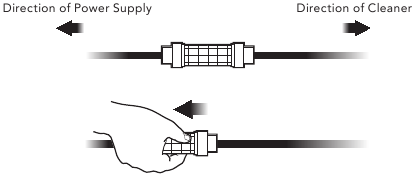

SGROVIGLIA CAVO

(Prodotti selezionati)

Lo sgroviglia cavo è una funzione che aiuterà a districare il cavo galleggiante qualora dovesse aggrovigliarsi. Questa funzione dovrebbe essere utilizzata fuori dalla piscina. Assicurarsi che il cavo galleggiante sia scollegato dall'alimentatore! Ora afferrare la parte più grande dell'impugnatura sul cavo galleggiante. Usando una mano, tirare nella direzione tra voi e l'alimentatore e allontanarsi dal pulitore. Man mano che vi allontanate dal pulitore, il cavo galleggiante si districherà e si raddrizzerà.
Se il vostro prodotto non dispone di uno sgroviglia cavo, fare riferimento alla sezione Risoluzione dei problemi intitolata "Floating Cable is Coiled Up" (Il cavo galleggiante è avvolto).

ESTENDERE LA VITA DEL VOSTRO PULITORE

Il vostro pulitore per piscina svolge un grande lavoro dietro le quinte durante la stagione. Per aiutarvi a ottenere il massimo dal vostro prodotto, abbiamo elencato alcuni importanti consigli su come prolungare la vita del vostro investimento per la pulizia della piscina. Prenditi cura del tuo robot e lui si prenderà cura di te.

CONSIGLIO #1: NON FAR CADERE L'UNITÀ O L'ALIMENTATORE!
Far cadere il pulitore o l'alimentatore causerà danni e il vostro robot non funzionerà correttamente.

CONSIGLIO #2: PULIRE I SACCHI FILTRO!
Assicurati di pulire i sacchi o i cestelli filtro del tuo robot! Pulirli mantiene il tuo robot funzionante senza problemi, velocemente, previene l'intasamento e mantiene l'acqua ricircolata cristallina! "My robot isn't picking up debris..." (Il mio robot non raccoglie i detriti...) - Pulisci. Il. Filtro.

CONSIGLIO #3: COPERTURA DELLA PISCINA / PREVENIRE L'AGGHIOGLIAMENTO DEL CAVO
Il vostro pulitore è dotato di un'opzione per perno / asse regolabile. Regolatelo nella direzione opposta dopo ogni ciclo di pulizia. Questo assicurerà che il vostro pulitore raggiunga tutte le aree della piscina e aiuta davvero a prevenire l'aggrovigliamento del cavo. "My cable keeps getting tangled..." (Il mio cavo continua ad aggrovigliarsi...) - Regolare la configurazione dei perni / dell'asse.

CONSIGLIO #4: RISCIACQUARLO
Dopo l'uso, rimuovere il vostro Aquabot dalla piscina e risciacquare accuratamente l'esterno E l'interno. In questo modo si contribuirà a prolungare la vita del prodotto risciacquando l'acqua della piscina che probabilmente contiene cloro. Risciacquare anche i suoi componenti interni.
Nota: Si raccomanda di lasciare il pulitore in piscina per 20 minuti dopo ogni ciclo per consentire al motore di raffreddarsi correttamente.

CONSIGLIO #5: CONSERVAZIONE QUANDO NON IN USO
NON lasciare il pulitore in piscina quando non in uso! Conservarlo e l'alimentatore in un'area asciutta / ombreggiata. Avvolgere il cavo galleggiante sotto il pulitore aiuta a mantenere l'integrità del cavo. Un'area ombreggiata previene qualsiasi esposizione prolungata al caldo estivo. Rimuovere il pulitore dall'acqua previene qualsiasi sovraesposizione all'acqua della piscina durante la stagione balneare. Anche le balene riemergono per respirare di tanto in tanto, così dovrebbe fare il vostro pulitore per piscina. Se si ripone il pulitore in una scatola, assicurarsi che sia asciutto.
Durante i mesi invernali è importante assicurarsi che il pulitore sia completamente asciutto e conservato a temperature di stoccaggio appropriate che vanno da 10ºC – 40ºC (50ºF – 104ºF). Questo manterrà motori, plastiche e guarnizioni protetti.

RISOLUZIONE DEI PROBLEMI

SI MUOVE LENTAMENTE O NON SEMBRA ASPIRARE

• La soluzione è assicurarsi che il sacchetto filtro sia pulito.
• Verificare che le porte di aspirazione non siano intasate o bloccate.

TUTTE LE LUCI LED LAMEGGIANO SULL'ALIMENTATORE

• Verificare se l'unità è fuori dall'acqua.
• Verificare se il sacchetto filtro è bloccato nella griglia di protezione del motore.
• Verificare se l'elica è bloccata.
• Per riavviare, premere una volta il pulsante di accensione. Il programma di pulizia riprenderà da dove si era interrotto.

IL CAVO GALLEGGIANTE È AVVOLTO

• Cambiare la configurazione dell'asse. L'unità probabilmente sta girando troppo bruscamente o nella stessa direzione per troppi cicli.
• Usare lo sbrogliatore per raddrizzare il cavo (solo alcuni modelli).
• Lasciare il cavo aggrovigliato disteso al sole; questo lo renderà più flessibile e più facile da raddrizzare.
• Non mettere mai in piscina più cavo del necessario per raggiungere l'altro lato. (SUGGERIMENTO: Contrassegnare il cavo con nastro isolante nero alla lunghezza corretta)

L'UNITÀ NON ASPIRA I DETRITI

• Verificare di aver configurato correttamente l'unità e che l'alimentatore sia ACCESO.
• Verificare se l'elica è bloccata.
• Regolare le porte di aspirazione sul fondo dell'unità.
• Assicurarsi che il sacchetto filtro sia pulito.

L'UNITÀ È BLOCCATA AL CENTRO DELLA PISCINA MA POMPA ANCORA ACQUA

• Verificare che nulla ostruisca il pulitore o che il pulitore non sia bloccato da oggetti sciolti in piscina.
• Le porte di aspirazione sono troppo basse rispetto al fondo della piscina. Regolare come necessario.

L'UNITÀ SEMBRA MUOVERSI NELLA STESSA AREA DELLA PISCINA E NON PULISCE ALTRE AREE

• Cambiare la configurazione dell'asse regolando la configurazione dei perni. Questo aiuterà a spostare il pulitore in una direzione diversa per pulire.
• Avviare sempre il pulitore nella parte meno profonda della piscina.
• Selezionare l'impostazione appropriata dell'alimentatore, che sia per piscina Grande o Piccola (solo alcuni modelli).

L'UNITÀ NON COPRE L'INTERA PISCINA

• Verificare che il sacchetto filtro sia completamente pulito.
• Regolare il ciclo di temporizzazione sull'alimentatore (solo alcuni modelli).
• Verificare che l'area dell'asse non sia bloccata.
• Verificare e modificare la configurazione dei perni.

Per qualsiasi domanda o dubbio aggiuntivo, si prega di chiamare il 1-800-221-1750

280 Grove Avenue
Cedar Grove, NJ 07009
1-800-221-1750
www.aquaproducts.com
