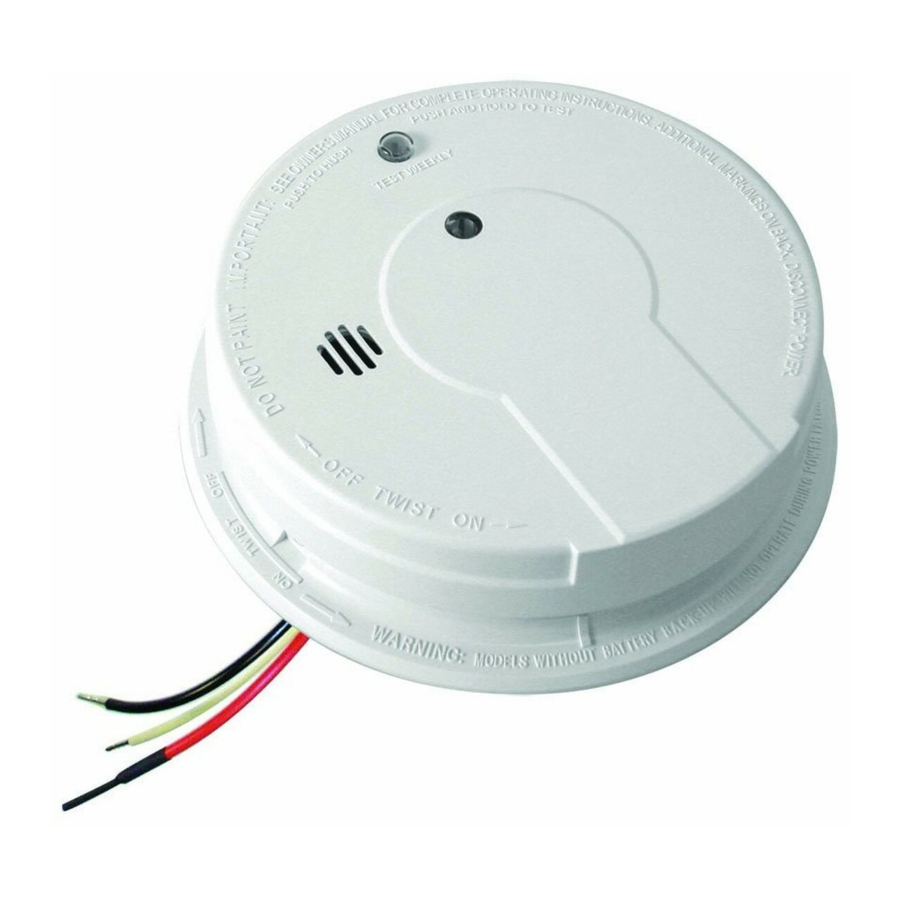

Kidde i12040A; i12080A - Füstjelző kézikönyv

BEVEZETÉS

AC vezetékes egy- és/vagy többállomásos (legfeljebb 24 eszköz) ionizációs füstjelző HUSHTM vezérléssel a zavaró riasztások ideiglenes elnémításához.

Az i12040A és i12080A modellek 9 voltos akkumulátoros tartalék tápellátással rendelkeznek, az i12080A modell pedig akkumulátoros LED biztonsági világítással.

Köszönjük, hogy megvásárolta ezt a füstjelzőt. Ez fontos része családja otthoni biztonsági tervének. Bízhat abban, hogy ez a termék a legmagasabb minőségű biztonsági védelmet nyújtja. Tudjuk, hogy nem vár kevesebbet, amikor családja élete forog kockán. A Kidde riasztók és tartozékok CSAK más Kidde riasztókkal és tartozékokkal, valamint a megadott márkájú és modellű, összekapcsolható riasztókkal köthetők össze. A Kidde termékek nem meghatározott gyártó összekapcsolási rendszeréhez való csatlakoztatása, vagy egy másik gyártó nem meghatározott berendezéseinek egy meglévő Kidde rendszerbe való csatlakoztatása zavaró riasztást, riasztás elmaradását vagy a rendszerben lévő eszközök egyikének vagy mindegyikének károsodását okozhatja. Az összekapcsolható modellekről, márkákról és eszközökről az egyes Kidde termékekhez mellékelt felhasználói kézikönyvben tájékozódhat. Az NFPA indítóeszköz-korlátozásokhoz lásd a NSTALLATION INSTRUCTIONS (TELEPÍTÉSI ÚTMUTATÓ) részben található vezetékezési utasításokat.

Ez a riasztó az égéstermékeket ionizációs technikával érzékeli. 0,9 mikrocurie Americium 241 radioaktív anyagot tartalmaz. Az Egyesült Államok NRC 32-23858-01E számú engedélye alapján forgalmazva. Az Egyesült Államok NRC 10 CFR 32.27 biztonsági kritériumainak megfelelően gyártva. A vásárló mentes minden szabályozási követelmény alól. Ne próbálja meg saját maga megjavítani a füstjelzőt.


AZ AKKUMULÁTOR AJTÓ NEM ZÁRÓDIK BE, HA NINCSENEK BENT A SZÜKSÉGES AKKUMULÁTOROK.

AZ AC ÁRAMELLÁTÁS MEGSZŰNTETÉSE VAGY KIESÉSE, VALAMINT AZ AKKUMULÁTOROK ELTÁVOLÍTÁSA A RIASZTÓT MŰKÉPTELENNÉ TESZI.

ELEKTROMOS ADATOK: 120 VAC, 60HZ, maximum 80mA riasztónként (maximum 80mA az eredeti egységhez 24 összekapcsolt eszközzel).


OLVASSA EL A TELEPÍTÉS ELŐTT AZ ÖSSZES UTASÍTÁST, ÉS ŐRIZZE MEG EZT A FELHASZNÁLÓI KÉZIKÖNYVET A RIASZTÓ KÖZELÉBEN, HOGY KÉSŐBB IS ELŐVEHESSE.

  • Helyezze el az első riasztót a hálószobák közvetlen közelében. Próbálja meg figyelni a kijárati útvonalat, mivel a hálószobák általában a legtávolabb vannak a kijárattól. Ha több hálóhelyiség van, helyezzen el további riasztókat minden hálóhelyiségben.
  • Helyezzen el további riasztókat a lépcsőházak figyelésére, mivel a lépcsőházak kéményként működnek a füst és a hő számára.
  • Helyezzen el legalább egy riasztót minden emeleten.
  • Helyezzen el egy riasztót minden hálószobában.
  • Helyezzen el egy riasztót minden olyan helyiségben, ahol elektromos készülékeket üzemeltetnek (azaz hordozható fűtőtesteket vagy párásítókat).
  • Helyezzen el egy riasztót minden olyan helyiségben, ahol valaki csukott ajtóval alszik. A zárt ajtó megakadályozhatja, hogy a nem abban a helyiségben elhelyezett riasztó felébressze az alvót.
  • A füst, a hő és az égéstermékek felszállnak a mennyezetre, és vízszintesen terjednek. A füstjelző mennyezetre, a szoba közepére történő felszerelése a szoba minden pontjához a legközelebb helyezi el. A mennyezetre szerelés az előnyben részesített megoldás a szokásos lakóépületekben.
  • Mobilházba történő telepítés esetén gondosan válassza ki a helyeket, hogy elkerülje a mennyezeten kialakuló hőgátakat. További részletekért lásd a MOBILHÁZ TELEPÍTÉSE részt.
  • Ha a riasztót a mennyezetre szereli, helyezze el legalább 4" (10 cm) távolságra az oldalfaltól (lásd az 1. ábrát).
  • Ha a riasztót a falra szereli, használjon egy belső falat úgy, hogy a riasztó felső széle legalább 4" (10 cm) és legfeljebb 12" (30,5 cm) legyen a mennyezet alatt (lásd az 1. ábrát).
    AJÁNLOTT HELYEK A RIASZTÓK SZÁMÁRA - 1. rész
  • Helyezzen el füstjelzőket a hálószobai folyosó vagy a nagy szoba mindkét végén, ha a folyosó vagy a szoba több mint 30 láb (9,1 m) hosszú.
  • Szereljen fel füstjelzőket lejtős, csúcsos vagy katedrális mennyezetre a legmagasabb ponton vagy attól 3 lábon (0,9 m) belül (vízszintesen mérve). Az NFPA 72 előírja: "Azon helyiségekben, ahol a mennyezet lejtése nagyobb, mint 1 láb 8 lábon (0,3 m 2,4 m-en), a füstjelzőket a helyiség magasabb oldalán kell elhelyezni." Az NFPA 72 előírja: "A detektorok sorát a mennyezet csúcsától 3 lábon (0,9 m) belül kell elhelyezni és elosztani, vízszintesen mérve" (lásd a 3. ábrát).
    AJÁNLOTT HELYEK A RIASZTÓK SZÁMÁRA - 3. rész

MOBILHÁZ TELEPÍTÉSE

A modern mobilházakat úgy tervezték és építették, hogy energiatakarékosak legyenek. Szerelje fel a füstjelzőket a fentiekben ajánlottak szerint (lásd az AJÁNLOTT HELYEK részt és az 1. és 2. ábrát).
AJÁNLOTT HELYEK A RIASZTÓK SZÁMÁRA - 2. rész

A régebbi mobilházakban, amelyek nincsenek olyan jól szigetelve, mint a jelenlegi szabványok, a szélsőséges hő vagy hideg kívülről befelé juthat a rosszul szigetelt falakon és tetőn keresztül. Ez hőgátat hozhat létre, amely megakadályozhatja, hogy a füst elérje a mennyezetre szerelt riasztót. Ilyen egységekben szerelje fel a füstjelzőt egy belső falra úgy, hogy a riasztó felső széle legalább 4" (10 cm) és legfeljebb 12" (30,5 cm) legyen a mennyezet alatt (lásd az 1. ábrát).

Ha nem biztos a mobilháza szigetelésében, vagy ha azt észleli, hogy a külső falak és a mennyezet vagy forró, vagy hideg, szerelje fel a riasztót egy belső falra. A minimális védelem érdekében szereljen fel legalább egy riasztót a hálószobák közelébe. A további védelem érdekében lásd az EGYEMELETES TERVET a 2. ábrán.


TESZTELJE A FÜSTJELZŐ MŰKÖDÉSÉT AZUTÁN, HOGY A MOBILHÁZ JÁRMŰVET TÁROLÓBAN TARTOTTÁK, ÉS HASZNÁLAT KÖZBEN LEGALÁBB HETENTE EGYSZER.

KERÜLENDŐ HELYEK

  • A garázsban. Az égéstermékek jelen vannak az autó beindításakor.
  • Kevesebb, mint 4" (10 cm) távolságra az "A" vázas mennyezet csúcsától.
  • Olyan helyen, ahol a hőmérséklet 40ºF (4,4˚C) alá eshet, vagy 100ºF (37,8˚C) fölé emelkedhet, például garázsokban és befejezetlen padlásokon.
  • Poros helyeken. A porszemcsék zavaró riasztást vagy riasztás elmaradását okozhatják.
  • Nagyon párás helyeken (95% relatív páratartalom felett, nem kondenzálódó). A nedvesség vagy a gőz zavaró riasztásokat okozhat.
  • Rovarokkal fertőzött területeken.
  • A füstjelzőket nem szabad a következőktől 3 lábon (0,9 m) belül felszerelni: konyhaajtó, kádat vagy zuhanyzót tartalmazó fürdőszoba ajtaja, fűtésre vagy hűtésre használt kényszerített levegőellátó csatornák, mennyezeti vagy egész házat szellőztető ventilátorok vagy más nagy légáramlású területek.
  • Konyhák. A normál főzés zavaró riasztásokat okozhat. Ha konyhai riasztót szeretne, annak riasztás-némítási funkcióval kell rendelkeznie, vagy fotoelektromos típusúnak kell lennie.
  • Fluoreszkáló lámpák közelében. Az elektronikus "zaj" zavaró riasztásokat okozhat.
  • A füstjelzők nem használhatók detektorvédőkkel, kivéve, ha a kombinációt (riasztó és védő) kiértékelték, és alkalmasnak találták erre a célra.

TELEPÍTÉSI ÚTMUTATÓ

VEZETÉKEZÉSI KÖVETELMÉNYEK

  • Ezt a füstjelzőt egy U.L. listán szereplő vagy elismert csatlakozódobozra kell felszerelni. Minden csatlakozást szakképzett villanyszerelőnek kell elvégeznie, és minden használt vezetéknek meg kell felelnie az Egyesült Államok Nemzeti Elektromos Kódexének ANSI/NFPA 70, NFPA 72 210. és 300.3(B) cikkeinek és/vagy az Ön területén érvényes egyéb előírásoknak. A riasztókhoz vezető többállomásos összekötő vezetékeket ugyanabban a kábelcsatornában vagy kábelben kell vezetni, mint az AC tápvezetéket. Ezenkívül az összekötő vezetékek ellenállásának legfeljebb 10 ohmnak kell lennie.
  • A megfelelő áramforrás 120 voltos AC egyfázisú, nem kapcsolható áramkörről, amelyet nem véd földzárlat-megszakító.


Ez a riasztó nem működtethető olyan áramforrásról, amely négyszöghullámú, módosított négyszöghullámú vagy módosított szinuszhullámú inverterekből származik. Az ilyen típusú invertereket néha arra használják, hogy áramot szolgáltassanak az építménynek hálózaton kívüli telepítéseken, például nap- vagy szélenergiából származó áramforrásoknál. Ezek az áramforrások magas csúcsfeszültségeket produkálnak, amelyek károsítják a riasztót.

VEZETÉKEZÉSI ÚTMUTATÓ AZ AC GYORSCSATLAKOZÓ KÁBELKÖTEGHEZ


A RIASZTÓ VEZETÉKEZÉSE ELŐTT KAPCSOLJA KI A FŐÁRAMOT AZ ÁRAMKÖRBEN.

  • Azoknál a riasztóknál, amelyeket egyállomásosként használnak, NE CSATLAKOZTASSA A PIROS VEZETÉKET SEMMIHEZ. Hagyja a piros vezeték szigetelő sapkáját a helyén, hogy megbizonyosodjon arról, hogy a piros vezeték nem érintkezhet semmilyen fém alkatrésszel vagy az elektromos dobozzal.
  • Ha a riasztók össze vannak kötve, az összes összekapcsolt egységet egyetlen áramkörről kell táplálni.
  • Egy többállomásos elrendezésben legfeljebb 24 Kidde eszköz köthető össze. Az összekötő rendszer nem haladhatja meg az NFPA 12 füstjelzőre és/vagy összesen 18 riasztóra (füst, hő, szén-monoxid stb.) vonatkozó összekötési korlátját. 18 összekapcsolt riasztóval még mindig lehet legfeljebb 6 távoli jelzőeszközt és/vagy relémodult összekapcsolni.
  • Ha akkumulátoros tartalék tápellátással rendelkező modelleket (1275, 1276, 1285, 1296, i12040, i12040A, i12060, i12060A, i12080, i12080A, i4618, i4618A, PE120, P12040, PI2000, PI2010, KN-COPE-i, KN-SM-FM-i, KN-COSM-IB, KN-COSM-IBA, HD135F, KN-COB-IC, KN-COP-IC, i12010S, i12010SCO, RF-SM-ACDC) akkumulátoros tartalék tápellátás nélküli modellekkel (1235, i12020, i12020A, KN-COSM-I,120X, SM120X, CO120X, SL177i, SLED177i) kever, vegye figyelembe, hogy az akkumulátoros tartalék tápellátás nélküli modellek AC áramkimaradás esetén nem reagálnak.
  • Az összekapcsolt rendszerben az első és az utolsó egység közötti maximális vezetékhossz 1000 láb.
  • A 4. ábra az összekötő vezetékek bekötését mutatja. A helytelen csatlakoztatás a riasztó károsodását, a működésképtelenséget vagy áramütésveszélyt okozhat.
  • Győződjön meg arról, hogy a riasztók folyamatos (nem kapcsolható) tápvezetékhez vannak kötve. MEGJEGYZÉS: Használjon szabványos UL listán szereplő háztartási vezetéket (a helyi előírásoknak megfelelően), amely minden elektromos szaküzletben és a legtöbb barkácsboltban kapható.

ÖSSZEKÖTŐ VEZETÉKEZÉSI DIAGRAM
4. ÁBRA ÖSSZEKÖTŐ VEZETÉKEZÉSI DIAGRAM

VEZETÉKEK A RIASZTÓ KÁBELKÖTEGÉN CSATLAKOZIK
Fekete Az AC vonal feszültség alatt lévő oldala
Fehér Az AC vonal semleges oldala
Piros Az összekötő vezetékek (piros vezetékek) a többi
egységben a többállomásos beállításban

AKKUMULÁTOR BEHELYEZÉSE

Az akkumulátor behelyezéséhez lásd a KARBANTARTÁS című részt.


HA AZ AKKUMULÁTOR EMLÉKEZTETŐ UJJ(AK)AT NEM TARTJA LENYOMVA AZ AKKUMULÁTORREKESZBEN AZ AKKUMULÁTOR, AKKOR AZ AKKUMULÁTOR AJTÓ NEM ZÁRÓDIK BE, AZ AC GYORSCSATLAKOZÓ NEM CSATLAKOZIK A RIASZTÓHOZ, ÉS A RIASZTÓ NEM CSATLAKOZIK A DÍSZGYŰRŰHÖZ.

SZERELÉSI ÚTMUTATÓ


EZ AZ EGYSÉG ZÁRT. A BURKOLAT NEM TÁVOLÍTHATÓ EL!

  1. Távolítsa el a díszítőgyűrűt a riasztó hátuljáról úgy, hogy megfogja a díszítőgyűrűt, és a riasztót a riasztó burkolatán lévő "OFF" (KI) nyíl által jelzett irányba csavarja.
  2. Miután kiválasztotta a megfelelő füstérzékelő helyét a FÜSTÉRZÉKELŐK AJÁNLOTT HELYEI részben leírtak szerint, és bekötötte az AC QUICK CONNECT kábelköteget a BEKÖTÉSI ÚTMUTATÓBAN leírtak szerint, rögzítse a díszítőgyűrűt az elektromos dobozhoz (lásd az 5. ábrát).
  3. Csavarhúzóval üsse ki csak azt a lyukpárt a díszítőgyűrűn, amely megfelel az elektromos doboz vagy vakolatgyűrű típusának. Rögzítse a díszítőgyűrűt az elektromos dobozhoz a megfelelő lyukak segítségével. MEGJEGYZÉS: Használja a kör, négyzet és nyolcszög jelöléseket a díszítőgyűrűn lévő egyes rögzítőlyukak közelében, hogy segítsen kiválasztani a megfelelő rögzítőlyukakat (lásd az 5. ábrát).
  4. Húzza át az AC QUICK CONNECTOR-t a díszítőgyűrű közepén lévő lyukon, és rögzítse a gyűrűt, ügyelve arra, hogy a rögzítőcsavarok a kulcslyukak kis végeinél legyenek elhelyezve a csavarok meghúzása előtt (lásd az 5. ábrát).
  5. Dugja be az AC QUICK CONNECTOR-t a riasztó hátuljába (lásd a 6. ábrát), ügyelve arra, hogy a csatlakozón lévő zárak a helyükre pattanjanak. Ezután tolja vissza a felesleges vezetéket az elektromos dobozba a díszítőgyűrű közepén lévő lyukon keresztül.
  6. Ha befejezte az összes VEZETÉKEZÉSI, AKKUMULÁTOR BEHELYEZÉSI ÉS DÍSZÍTŐGYŰRŰ RÖGZÍTÉSI LÉPÉST, felszerelheti a riasztót a díszítőgyűrűre. A riasztó oldalán és a díszítőgyűrűn igazítási jelek találhatók (lásd a 7. ábrát).
  7. Szerelje fel a riasztót a díszítőgyűrűre úgy, hogy az jelzőjelek egy vonalban legyenek, és forgassa el a riasztót a burkolaton lévő "ON" (BE) nyíl irányába, amíg a riasztó a helyére nem pattan (lásd a 7. ábrát).
  8. Kapcsolja be a váltóáramú áramot. A zöld AC Power On Indicator (AC tápellátás jelzőfény) világít, ha a riasztó váltóáramról működik.

SELECT CORRECT MOUNTING HOLES ON TRIM RING
5. ÁBRA VÁLASSZA KI A MEGFELELŐ RÖGZÍTŐLYUKAKAT A DÍSZÍTŐGYŰRŰN

HAMISÍTÁSBIZTOSÍTÓ ZÁRÓCSAP: A füstérzékelő hamisításbiztossá tétele érdekében egy zárócsapot mellékeltek a riasztóhoz. Ennek a csapnak a használata segít megakadályozni, hogy gyermekek és mások eltávolítsák a riasztót a díszítőgyűrűről. A csap használatához helyezze be a riasztó oldalán lévő lyukba, miután a riasztót felszerelte a díszítőgyűrűre (lásd a 8. ábrát). MEGJEGYZÉS: A hamisításbiztosító csapot el kell távolítani az elemek cseréjéhez. Használjon hosszú orrú fogót a csap kihúzásához a lyukból. Most már eltávolítható a riasztó a díszítőgyűrűről.

A telepítés után TESZTELJE a riasztót a test/hush (teszt/némítás) gomb néhány másodpercig tartó lenyomásával és nyomva tartásával. Ennek meg kell szólaltatnia a riasztót, és aktiválnia kell a Safety Light-ot (biztonsági fényt).
MOUNTING INSTRUCTIONS

MŰKÖDÉS ÉS TESZTELÉS

MŰKÖDÉS: A füstérzékelő működik, ha a váltóáramú áramellátás be van kapcsolva, friss elemek vannak behelyezve, és a tesztelés befejeződött. Amikor a füstérzékelő ionizációs kamrája égéstermékeket érzékel, a kürt hangos (85 dB) időbeli riasztást ad (és a biztonsági fény csak az i12080A modellen aktiválódik), amíg az érzékelő kamrából el nem távolítják a füstrészecskéket.

HUSHTM CONTROL (NÉMÍTÁSTM VEZÉRLÉS): A "HUSH" (NÉMÍTÁS) funkció képes ideiglenesen, legfeljebb 8 percre érzéketleníteni a riasztóköröket. Ez a funkció csak akkor használható, ha ismert riasztási állapot, például a főzésből származó füst aktiválja a riasztót. A füstérzékelőt a füstérzékelő burkolatán lévő "TEST / HUSH" (TESZT / NÉMÍTÁS) gomb megnyomásával érzéketlenítik. Ha a füst nem túl sűrű, a riasztás azonnal elhallgat. A piros LED 1,5 másodpercig világít 8-10 másodpercenként, amíg némításban van. Ez azt jelzi, hogy a riasztó ideiglenesen érzéketlenített állapotban van. A füstérzékelő körülbelül 8 perc elteltével automatikusan visszaáll, és megszólaltatja a riasztást, ha még mindig vannak égéstermék részecskék. A "HUSH" (NÉMÍTÁS) funkció többször is használható, amíg a levegőből el nem távolítják a riasztást okozó állapotot. A Test / Hush (Teszt / Némítás) gomb megnyomása a riasztón befejezi a némítási időszakot.

Ez a riasztó alacsony akkumulátor töltöttségű HUSH (NÉMÍTÁS) funkcióval rendelkezik. Ha a riasztó alacsony akkumulátor töltöttségére figyelmeztető hangot ad, ezt a hangot körülbelül 13 órára elnémíthatja a Test/Hush (Teszt/Némítás) gomb megnyomásával.

MEGJEGYZÉS: A SŰRŰ FÜST FELÜLÍRJA A HUSH (NÉMÍTÁS) VEZÉRLÉSI FUNKCIÓT, ÉS FOLYAMATOS RIASZTÁST AD.


A RIASZTÓ NÉMÍTÁS FUNKCIÓJÁNAK HASZNÁLATA ELŐTT AZONOSÍTSA A FÜST FORRÁSÁT, ÉS BIZONYOSODJON MEG ARRÓL, HOGY BIZTONSÁGOS ÁLLAPOT VAN.

SAFETY LIGHT (BIZTONSÁGI FÉNY): Az i12080A modell Safety Light (biztonsági fény) funkcióval rendelkezik. Amikor a füstérzékelő ionizációs kamrája füstöt érzékel, a 85 dB-es kürt megszólal, és a Safety Light (biztonsági fény) világít, amíg az érzékelő kamrából el nem távolítják a füstrészecskéket.

MEGJEGYZÉS: A SAFETY LIGHT (BIZTONSÁGI FÉNY) NEM CÉLJA, HOGY MEGFELELJEN A KÜLÖNBÖZŐ HELYI ELŐÍRÁSOK SZERINTI JÓVÁHAGYOTT VILÁGÍTÁS KÖVETELMÉNYEINEK. A NAGYON VASTAG ÉS/VAGY SŰRŰ FÜST ELFEDHETI A FÉNYT.

LED INDICATORS (LED JELZŐFÉNYEK): Ez a füstérzékelő piros és zöld LED jelzőfényekkel van felszerelve. A zöld LED (ha világít) a váltóáramú áram jelenlétét jelzi. A piros LED (a Test / Hush (Teszt / Némítás) gomb alatt található) négyféleképpen működik:

Standby Condition (Készenléti állapot): A piros LED 40 másodpercenként felvillan, jelezve, hogy a füstérzékelő megfelelően működik.
Alarm Condition (Riasztási állapot):

Amikor a riasztó égéstermékeket érzékel, és riasztásba lép, a piros LED másodpercenként egyszer felvillan. A villogó LED és a pulzáló riasztás addig folytatódik, amíg a levegő ki nem tisztul.

HA AZ EGYSÉGEK ÖSSZE VANNAK KÖTVE, csak annak a riasztónak a piros LED-je villog, amelyik érzékeli a füstöt, vagy tesztelés alatt áll (az eredeti egység). Az összekapcsolt rendszer összes többi egysége riasztást ad, de a piros LED-jei NEM villognak.

Alarm Memory (Riasztási memória): Ez a füstérzékelő riasztási memóriával van felszerelve, amely vizuális jelzést ad, ha riasztás aktiválódott. A piros LED körülbelül 1,5 másodpercig világít 20 másodpercenként, jelezve a memória állapotát. A memória addig marad aktív, amíg a tesztgomb megnyomásával vissza nem állítja, vagy 11-13 óra között le nem jár. Összekapcsolt telepítés esetén csak az eredeti riasztó memóriája aktiválódik.
Hush® mode (Némítás® mód): A piros LED 1,5 másodpercig világít 10 másodpercenként, jelezve, hogy a füstérzékelő Hush® (Némítás®) módban van.
Testing (Tesztelés): Tesztelje a Test/Hush (Teszt/Némítás) gomb megnyomásával a burkolaton, és tartsa lenyomva legalább 5 másodpercig. Ez megszólaltatja a riasztást, ha az elektronikus áramkör és a kürt működik. Összekapcsolt telepítés esetén az összes összekapcsolt riasztónak meg kell szólalnia, amikor az összekapcsolt riasztók bármelyikén megnyomják a Test/Hush (Teszt/Némítás) gombot. Ha nem szólal meg riasztás, ellenőrizze a riasztókör áramellátását biztosító biztosítékot vagy megszakítót. Ellenőrizze, hogy a zöld LED világít-e. Ha a riasztó továbbra sem szólal meg, a riasztóban hibás akkumulátorok vagy más hiba lehet. NE használjon nyílt lángot a riasztó teszteléséhez. Megrongálhatja a riasztót, vagy meggyújthatja az éghető anyagokat, és épülettüzet okozhat.

Megjegyzés: Amikor a riasztó megszólal, az i12080A modellen a Safety Light (biztonsági fény) is világít.

HETENTE TESZTELJE A RIASZTÓT A MEGFELELŐ MŰKÖDÉS BIZTOSÍTÁSA ÉRDEKÉBEN. A riasztóból érkező szabálytalan vagy halk hang hibás riasztót jelezhet, és szervizelésre vissza kell küldeni.

ZAVARÓ RIASZTÁSOK

A füstérzékelőket úgy tervezték, hogy minimalizálják a zavaró riasztásokat. A cigarettafüst általában nem indítja be a riasztót, kivéve, ha a füstöt közvetlenül a riasztóba fújják. A főzésből származó égéstermék részecskék beindíthatják a riasztót, ha a riasztó a főzési terület közelében található. Nagy mennyiségű éghető részecske keletkezik kiömlésekből vagy grillezéskor. A külső térbe szellőző (nem keringető típusú) páraelszívó ventilátorának használata szintén segít eltávolítani ezeket az éghető termékeket a konyhából.

Ezek a modellek "Hush" (Némítás) funkcióval vannak felszerelve, amely rendkívül hasznos a konyhában vagy más, zavaró riasztásokra hajlamos területeken. További információkért lásd a MŰKÖDÉS ÉS TESZTELÉS részt.

Ha a riasztó megszólal, először ellenőrizze, nincs-e tűz. Ha tüzet észlel, menjen ki, és hívja a tűzoltóságot. Ha nincs tűz, ellenőrizze, hogy a fent felsorolt okok egyike okozhatta-e a riasztást.

KARBANTARTÁS / HIBAELHÁRÍTÁS

RIASZTÓ ELTÁVOLÍTÁSA

HA HAMISÍTÁSBIZTOSÍTÓ CSAPOT HASZNÁLTAK, OLVASSA EL A HAMISÍTÁSBIZTOSÍTÓ ZÁRÓCSAPOT A SZERELÉSI ÚTMUTATÓ RÉSZBEN A CSAP ELTÁVOLÍTÁSÁRA VONATKOZÓ UTASÍTÁSOKAT.

Az elemek cseréjéhez távolítsa el a riasztót a díszítőgyűrűről úgy, hogy a riasztót a burkolaton lévő "OFF" (KI) nyíl irányába forgatja (lásd a SZERELÉSI ÚTMUTATÓ részt, 7. ábra). A váltóáramú kábelköteg leválasztásához nyomja össze a Quick Connector oldalán lévő rögzítőkarokat, miközben a csatlakozót eltávolítja a riasztó aljáról (lásd a SZERELÉSI ÚTMUTATÓ részt, 6. ábra).

AKKUMULÁTOR BEHELYEZÉSE ÉS ELTÁVOLÍTÁSA

Az elemek cseréjéhez vagy behelyezéséhez először el kell távolítania a riasztót a díszítőgyűrűről a szakasz elején található RIASZTÓ ELTÁVOLÍTÁSA utasításokat követve. A riasztó eltávolítása után kinyithatja az elemtartó ajtaját, és behelyezheti vagy kicserélheti az elemet. Az elemek behelyezésére vonatkozó utasítások az elemtartó ajtajának belső oldalán találhatók.

Az elem behelyezésekor nyomja le az elem emlékeztető ujját az elemtartóba, és helyezze be az elemet (lásd a 9. ábrát).


HA AZ ELEM EMLÉKEZTETŐ UJJ(AK)AT NEM TARTJA LE AZ ELEMTARTÓBAN AZ ELEM, AZ ELEMTARTÓ AJTÓJA NEM ZÁRÓDIK BE, AZ AC QUICK CONNECTOR NEM CSATLAKOZIK A RIASZTÓHOZ, ÉS A RIASZTÓ NEM CSATLAKOZIK A DÍSZÍTŐGYŰRŰHÖZ.

Az i12040A és i12080A füstérzékelők 9 V-os tartalék akkumulátort használnak (szén-cink és alkáli elemek használhatók). Egy friss akkumulátornak normál üzemi körülmények között egy évig kell kitartania. Ezek a modellek alacsony/hiányzó akkumulátorfigyelő áramkörrel rendelkeznek, amely miatt a riasztó legalább hét (7) napig körülbelül 30-40 másodpercenként "csipog", amikor az akkumulátor lemerül. Cserélje ki az elemeket, amikor ez az állapot bekövetkezik.

CSAK A KÖVETKEZŐ 9 VOLTOS ELEMEKET HASZNÁLJA A FÜSTÉRZÉKELŐ ELEMÉNEK CSERÉJÉHEZ.

Szén-cink típus EVEREADY 1222; GOLD PEAK 1604P VAGY 1604S

Alkáli típus ENERGIZER 522; DURACELL MN1604 VAGY MX1604; GOLD PEAK 1604A PANASONIC 6AM6, 6AM-6, 6AM-6PI, 6AM6X ÉS 6LR61 (GA)

MEGJEGYZÉS: Ne használjon lítium elemeket ebben az egységben.

Ezek az elemek megvásárolhatók a helyi kiskereskedőnél.

A SAFETY LIGHT (BIZTONSÁGI FÉNY) (csak az i12080A modell) részét egy (1) 9 V-os alkáli elem táplálja. Normál (készenléti) körülmények között az elemnek legalább egy évig kell kitartania, és 15 percnyi fényt kell biztosítania, amikor a riasztó megszólal.

MEGJEGYZÉS: HETI TESZTELÉS SZÜKSÉGES! Ha a Safety Light (biztonsági fény) halványnak tűnik a rendszeres tesztelés során, azonnal cserélje ki mindkét elemet.

CSAK A KÖVETKEZŐ 9 VOLTOS ELEMEKET HASZNÁLJA A SAFETY LIGHT (BIZTONSÁGI FÉNY) ELEMÉNEK CSERÉJÉHEZ.

ENERGIZER 522; GOLD PEAK 1604A; DURACELL MN1604 VAGY MX1604;
PANASONIC 6AM6, 6AM-6, 6AM-6PI, 6AM6X ÉS 6LR61 (GA)


ÜGYELJEN AZ ELEMTARTÓ AJTAJÁNAK BELSŐ OLDALÁRA NYOMTATOTT ELEMBEHELYEZÉSI UTASÍTÁSOK BETARTÁSÁRA, ÉS CSAK A MEGADOTT ELEMEKET HASZNÁLJA. A KÜLÖNBÖZŐ ELEMEK HASZNÁLATA KÁROS HATÁSSAL LEHET A FÜSTÉRZÉKELŐRE.


EZ A RIASZTÓ "CSIPOG", HA A FÜSTÉRZÉKELŐ KAMRA ABNORMÁLIS MŰKÖDÉSÉT ÉSZLELI. EZ A CSIPOGÁS KÖRÜLBELÜL 20 MÁSODPERCCEL A PIROS LED FELVILLANÁSA UTÁN KÖVETKEZIK BE. CSERÉLJE KI A RIASZTÓT, HA EZ AZ ÁLLAPOT BEKÖVETKEZIK.

A LED safety light (biztonsági fény) nem cserélhető. Ha a LED Safety Light (biztonsági fény) nem működik a tesztgomb megnyomásakor, és már kicserélte a safety light (biztonsági fény) táplálására szolgáló elemet, akkor a riasztót ki kell cserélni.

A RIASZTÓ TISZTÍTÁSA

A RIASZTÓT LEGALÁBB ÉVENTE EGYSZER MEG KELL TISZTÍTANI

A riasztó tisztításához távolítsa el a rögzítőkonzolról a szakasz elején leírtak szerint. A riasztó belsejét (érzékelő kamrát) sűrített levegővel vagy porszívócsővel tisztíthatja, és a riasztó kerülete körüli nyílásokon keresztül fújhat vagy porszívózhat. A riasztó külsejét nedves ruhával törölheti le. Tisztítás után szerelje vissza a riasztót, és tesztelje a riasztót a Test/Hush (Teszt/Némítás) gombbal. Ha a tisztítás nem állítja vissza a riasztó normál működését, a riasztót ki kell cserélni.

A FÜSTÉRZÉKELŐK KORLÁTOZÁSAI


KÉRJÜK, FIGYELMESEN ÉS ALAPOSAN OLVASSA EL!

  • Az NFPA 72 szerint: A lakóépületekben a tűz elleni életvédelem elsősorban a lakók korai értesítésén alapul a menekülés szükségességéről, amelyet az említett lakók megfelelő menekülési intézkedései követnek. A lakóegységek tűzjelző rendszerei a potenciálisan halálos tüzekben a lakók körülbelül felének védelmét képesek biztosítani. Az áldozatok gyakran közvetlen kapcsolatban állnak a tűzzel, túl idősek vagy fiatalok, vagy fizikailag vagy szellemileg károsodottak, így még akkor sem tudnak elmenekülni, ha elég korán figyelmeztetik őket ahhoz, hogy a menekülés lehetséges legyen. Ezeknek az embereknek más stratégiákra van szükségük, mint például a helyben maradás védelme, a segített menekülés vagy a mentés.
  • A vezető hatóságok azt javasolják, hogy ionizációs és fotoelektromos füstérzékelőket is szereljenek fel, hogy biztosítsák a lakáson belül előforduló különböző típusú tüzek maximális érzékelését. Az ionizációs érzékelők hamarabb észlelhetik a láthatatlan tűzrészecskéket (amelyek a gyorsan lángoló tüzekhez kapcsolódnak), mint a fotoelektromos érzékelők. A fotoelektromos érzékelők hamarabb észlelhetik a látható tűzrészecskéket (amelyek a lassan izzó tüzekhez kapcsolódnak), mint az ionizációs érzékelők.
  • Az akkumulátorral működő riasztónak a megadott típusú akkumulátorral kell rendelkeznie, jó állapotban és megfelelően behelyezve.
  • A váltóáramú riasztók (akkumulátoros tartalék nélkül) nem működnek, ha a váltóáramot lekapcsolták, például elektromos tűz vagy nyitott biztosíték miatt.
  • A füstérzékelőket rendszeresen tesztelni kell, hogy megbizonyosodjunk arról, hogy az elemek és a riasztókörök jó állapotban vannak.
  • A füstérzékelők nem tudnak riasztást adni, ha a füst nem éri el a riasztót. Ezért a füstérzékelők nem érzékelhetik a kéményekben, falakban, tetőkön, egy zárt ajtó másik oldalán vagy egy másik emeleten keletkező tüzeket.
  • Ha a riasztó a hálószobán kívül vagy egy másik emeleten található, előfordulhat, hogy nem ébreszt fel egy mélyen alvót.
  • Az alkohol vagy kábítószer használata szintén ronthatja az ember képességét a füstérzékelő meghallására. A maximális védelem érdekében minden hálószobában és a ház minden szintjén füstérzékelőt kell felszerelni.
  • Bár a füstérzékelők segíthetnek életeket menteni azáltal, hogy korai figyelmeztetést adnak a tűzre, nem helyettesítik a biztosítási kötvényt. A háztulajdonosoknak és a bérlőknek megfelelő biztosítással kell rendelkezniük életük és vagyonuk védelmére.
