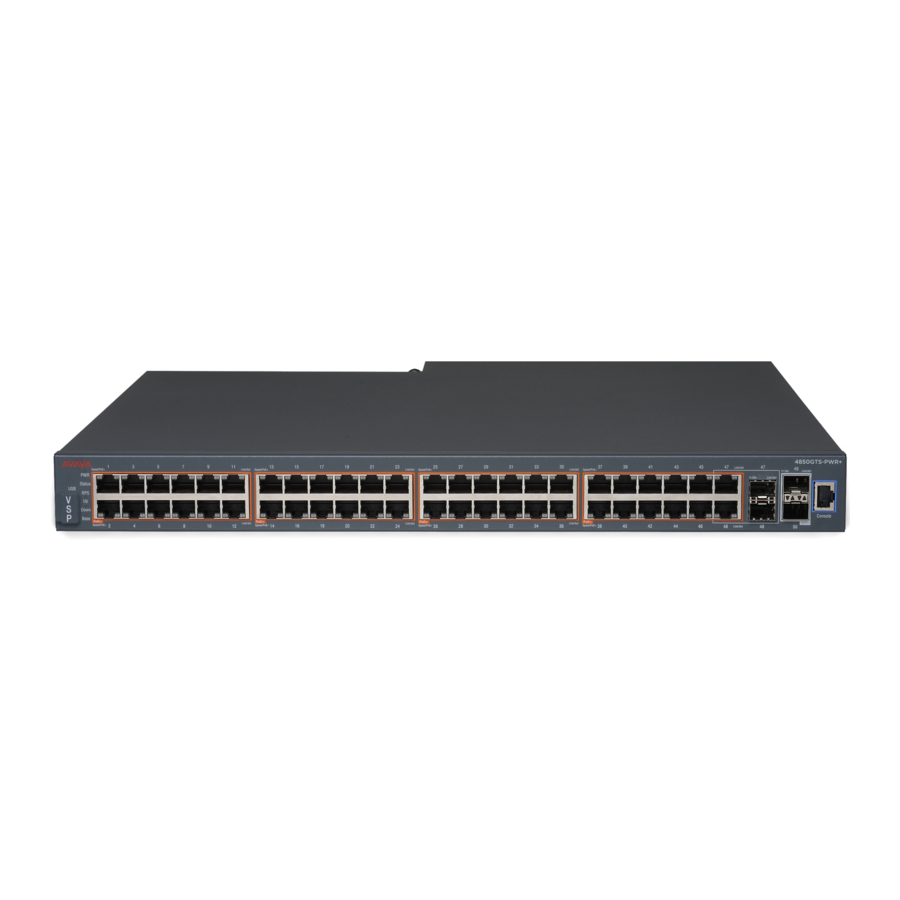

Avaya 4850GTS sorozat - Virtual Services Platform Gyors telepítési útmutató

Ez a dokumentum információkat és utasításokat tartalmaz egy gyárilag szállított Avaya Virtual Services Platform 4000 switch telepítéséhez és üzembe helyezéséhez. Az ebben az útmutatóban hivatkozott összes dokumentum letölthető a www.avaya.com/support weboldalról.

Mielőtt elkezdené

Ellenőrizze, hogy rendelkezik-e a következő eszközökkel és kábelekkel:

• Phillips #2 csavarhúzó
• Konzolkábel a switch konzolcsatlakozójához (DB-9 vagy RJ-45)
• ESD kábel

Csomagolja ki a berendezést, és ellenőrizze a csomag tartalmát

Megjegyzés: A kicsomagoláskor tartsa be az ESD óvintézkedéseket.

1. Avaya Virtual Services Platform (VSP) 4000 sorozatú switch egy tápegységgel telepítve.
2. Rackbe szerelhető hardver, amely tartalmazza:
   1. Rackbe szerelhető konzolok
   2. Csavarok a konzolok switchhez való rögzítéséhez
   3. Csavarok a switch berendezés rackhez való rögzítéséhez
3. Gumi lábpárnák
4. AC tápkábel IEC 60320 C16 csatlakozóval.
   ( Megjegyzés: A switch A változatához nem tartozik tápkábel.)
5. Dokumentáció, amely a következőket tartalmazza:
   1. A legújabb szoftver és termék kiadási megjegyzések (NN46251-106) megkeresése
   2. A szabályozási útmutató (NN46251-105)
   3. A Gyors telepítési útmutató (ez a dokumentum)
   4. A kínai RoHS papír.

Ellenőrizze a tápegység (PSU) specifikációit

Opcionálisan rendeljen redundáns PSU-t a redundancia, a terhelésmegosztás és a Power over Ethernet Plus (PoE+) teljesítménykeret hozzáadásához a PWR+ modelleken.

VSP 4000 AC tápellátási specifikációk

(VSP 4850GTS és VSP 4850GTS-PWR+)

Megjegyzés: Mind a 300 W-os, mind az 1000 W-os AC tápegység az IEC 60320 C16 AC tápkábel csatlakozót használja.

VSP 4000 DC tápellátási specifikáció

(VSP 4850GTS):

(Opcionális) Redundáns tápegység telepítése

A VSP 4000 sorozatú switch két helyben cserélhető tápegységet támogat. Egy tápegység van telepítve. Opcionálisan telepíthet egy redundáns tápegységet. A VSP 4000 switch AC és DC tápellátási változatokban kapható.
Használja ezt az eljárást egy redundáns tápegység telepítéséhez.

Megjegyzés: A switch egy kitöltő panellel van szállítva a második tápegység pozíciójában. Ennek a kitöltő panelnek a helyén kell maradnia, ha nem kíván második tápegységet telepíteni.

1. Ha egy takarólemez fedi a szükséges tápegység nyílását, távolítsa el a takarólemezt, mielőtt megpróbálná behelyezni a tápegységet.
2. Helyezze be a tápegységet egy hátsó tápegység nyílásba az alábbiak szerint:

3. Ellenőrizze, hogy minden tápegység teljesen be van-e helyezve a nyílásba. Rögzítse a tápegységet a két szárnyas csavarral.
   Megjegyzés: A switch háza megakadályozhatja a tápegység helytelen telepítését. Ha fejjel lefelé helyezi be a tápegységet, az nem fog teljesen beilleszkedni, és a szárnyas csavarok nem fognak rögzülni.
4. A tápegység telepítése után folytassa az AC tápellátás csatlakoztatásával.

A VSP 4000 switch felszerelése

1. Asztalra vagy polcra szerelés
   Ha a VSP 4000 switchet asztalra vagy polcra szereli, rögzítse a gumi lábakat az eszközhöz az ábra szerint. A felületnek el kell bírnia a switch és a csatlakoztatott kábelek együttes súlyát (7-9 kilogramm).

   Helyezze az eszközt egy sík felületre egy AC áramforrás közelében, ügyelve arra, hogy minden oldalon legalább 5,1 cm hely legyen a megfelelő légáramlás érdekében, és legalább 12,7 cm hely legyen hátul a tápkábel számára.
2. Rackbe szerelés

Készítse elő a racket:

1. Biztosítson egyenértékű helyet egy RU függőleges térrel minden switch számára egy EIA vagy IEC szabványos 19 hüvelykes (48,2 centiméteres) berendezés rackben. Győződjön meg arról, hogy a berendezés rack stabil és biztonságosan rögzítve van egy állandó szerkezethez.
2. Földelje a racket ugyanahhoz a földelő elektródához, amelyet a területen található tápellátás használ. A földelési útvonalnak állandónak kell lennie, és nem haladhatja meg az 1 ohmos ellenállást a racktől a földelő elektródáig. Az AVAYA szűrő vagy túlfeszültség-védő használatát javasolja.

A switch felszerelése:

1. Távolítsa el a csavarokat, amelyek a rackbe szereléshez szükséges USB-fedelet tartják, de ne távolítsa el az USB-fedelet.

   Ne távolítsa el az USB-eszközt a nyílásból. Ez súlyosan befolyásolhatja a switch működését, és akár azt is okozhatja, hogy a switch nem indul el. Győződjön meg arról, hogy az USB-eszköz mindig be van helyezve, az USB-fedéllel együtt.
2. Rögzítsen egy konzolt a switch mindkét oldalára a #2 Phillips csavarhúzóval az ábra szerint. A konzol az USB-fedél fölé kerül.

3. Csúsztassa a switchet a rackbe az ábra szerint. Helyezze be és húzza meg a rackbe szerelhető csavarokat.


A VSP 4000 sorozat telepítésével kapcsolatos további részletekért lásd: Az Avaya Virtual Services Platform 4000 VSP4850GTS sorozat telepítése (NN46251-300).

Bekapcsolás

1. Csatlakoztassa a váltóáramú tápkábelt a switch hátuljához, majd dugja be a kábel másik végét egy váltóáramú aljzatba.
   Megjegyzés: Két tápkábelre lesz szüksége, ha redundáns PSU-t telepített.

   A 4000-es sorozatú switchhez és az Ön országában található tápcsatlakozó típusához jóváhagyott tápkábelkészletet kell használnia.

2. Ellenőrizze az előlapi LED-eket a készülék bekapcsolásakor, hogy a PWR LED világít-e. Ha nem, ellenőrizze, hogy a tápkábel megfelelően van-e bedugva. A switch azonnal bekapcsol, amikor megfelelő váltóáramú áramforráshoz csatlakozik.

SFP és SFP+ adó-vevők telepítése

Megjegyzés: Telepítés előtt győződjön meg arról, hogy a switch üzemel és megfelelően működik. Ellenőrizze, hogy az SFP vagy SFP+ adó-vevők és a hálózati kábelezés támogatja-e a hálózati konfigurációt.

1. Vegye ki az adó-vevőt a védőcsomagolásból.
2. Ellenőrizze, hogy az adó-vevő a megfelelő modell-e a hálózati konfigurációhoz.
3. Fogja meg az adó-vevőt a hüvelykujja és a mutatóujja között.
4. Helyezze be az adó-vevőt a megfelelő SFP/SFP+ foglalatba a switchen az ábrán látható módon. Gyengéd nyomást gyakoroljon az adó-vevőre, amíg az be nem kattan és rögzül a foglalatban.

A VSP 4000 üzembe helyezése

Csatlakoztassa a konzolkábelt a VSP 4000-hez

Konzolport kábelezési specifikációk:
Győződjön meg arról, hogy 1 Gbps/1000 Mbps sebességű működéshez 5E vagy magasabb specifikációjú kábelezést használ. Az RJ-45 konzolport kábelek a következők:

A VSP 4000 switchen a konzolport az RJ-45 port, amelyet kék szegély vesz körül a switch elején (vegye figyelembe a tájolást). Használjon RJ-45 - DB-9 kábelt a switch konzolportjának a kezelő terminálhoz való csatlakoztatásához. Használjon adaptereket a különböző csatlakozási lehetőségek biztosításához. A konzolkábel maximális hossza 25 láb (8,3 méter). A következő táblázatok az RJ-45 és a DB-9 konzolport kivezetéseinek információit írják le. A kivezetési információk segítségével ellenőrizheti vagy létrehozhat egy konzolkábelt a karbantartó terminálhoz való használatra.

DB–9 konzolport kivezetések

Csatlakozó	Pin szám	Jel
	1	Carrier detect (vivőérzékelés) (nem használt)
	2	Transmit Data (TXD) (Adatküldés)
	3	Receive Data (RXD) (Adatfogadás)
	4	Data terminal ready (adatterminál kész) (nem használt)
	5	Signal ground (GND) (Jelföld)
	6	Nem használt
	7	Request to send (küldési kérelem) (nem használt)
	8	Nem használt
	9	Ring indicator (csengésjelző) (nem használt)

RJ–45 konzolport kivezetések

Csatlakozó	Pin szám	Jel
	1	Ready to send (RTS) (küldésre kész) — opcionális
	2	Data terminal ready (DTR) (adatterminál kész) — opcionális, felcserélhető vagy összekapcsolható a 8-as pinnel
	3	Transmit data (TXD) (adatküldés) — kötelező
	4	Carrier detect (DCD) (vivőérzékelés) — opcionális
	5	Ground (GND) (föld) — kötelező
	6	Receive data (RXD) (adatfogadás) — kötelező
	7	Data set ready (DSR) (adathalmaz kész) — opcionális
	8	Clear to send (CTS) (küldésre kész) — opcionális, felcserélhető vagy összekapcsolható az 1-es pinnel.

1. Csatlakoztassa a konzolkábelt a termináltól a switch konzolportjához a kezdeti konfiguráció engedélyezéséhez. Bármely terminál vagy PC a megfelelő terminálemulátorral használható kezelőállomásként.
2. Állítsa be a terminál protokollt a terminálon vagy a terminálemulációs programban VT100 vagy VT100/ANSI értékre.
3. Csatlakozzon a switchhez a terminál vagy a terminálemulációs alkalmazás segítségével.

Terminálemulációs beállítások

Konfiguráljon egy sávon belüli VLAN-t és egy kezelési IP interfészt a VLAN-hoz

Megjegyzés: A következő eljárásban létrehoz egy VLAN-t 20 azonosítóval és Avaya névvel.

1. Hozzon létre egy VLAN-t:
   VSP-4850GTS-PWR+:1(config)#vlan create 20 name Avaya type port
2. VLAN tagok hozzáadása:
   VSP-4850GTS-PWR+:1(config)#vlan members add 20 1/4
3. Konfiguráljon egy kezelési IP interfészt a VLAN-hoz
   (például: 47.17.123.85)
   VSP-4850GTS-PWR+:1(config)#interface vlan 20
   VSP-4850GTS-PWR+:1(config)#ip address 47.17.123.85 255.255.255.0

A VSP 4000 leállítása

Mielőtt kihúzná a váltóáramú tápkábelt, mindig hajtsa végre a következő leállítási eljárást. Ez az eljárás kiüríti a függőben lévő adatokat az adatok integritásának biztosítása érdekében.

1. Lépjen be a Privileged EXEC (Kiemelt EXEC) parancsmódba:
   enable (engedélyezés)
2. Állítsa le a VSP 4000-et:
   sys shutdown (rendszer leállítása)
3. Mielőtt kihúzná a tápkábelt, várja meg, amíg a következő üzenet jelenik meg:
   System Halted, OK to turn off power. (A rendszer leállt, a tápellátás kikapcsolható.)

További információkért erről és más adminisztrációs eljárásokról lásd: Adminisztrációs VSP operációs rendszer szoftver (NN47227-600).

Ajánlott olvasmány

További információkért látogasson el a http://support.avaya.com oldalra, és töltse le a következő VSP 4000 útmutatókat:

• Regulatory Information (NN46251-105) (Szabályozási információk)
• Locating the latest software and product Release Notes (NN46251-106) (A legújabb szoftver és termék kiadási megjegyzések megtalálása)
• Documentation Reference, NN47227-100 (Dokumentációs referencia)
• Installation (NN46251-300) (Telepítés)
• Quick Start Configuration, NN47227-102 (Gyors üzembe helyezési konfiguráció)
• Release Notes (NN47227-401) (Kiadási megjegyzések)
• Administration (NN47227-600) (Adminisztráció)

http://support.avaya.com
1-800-242-2121 (U.S.A.)
1-866 GO-AVAYA
1-866-462-8292 (US Sales) (USA Értékesítés)
© 2016 Avaya Inc.
