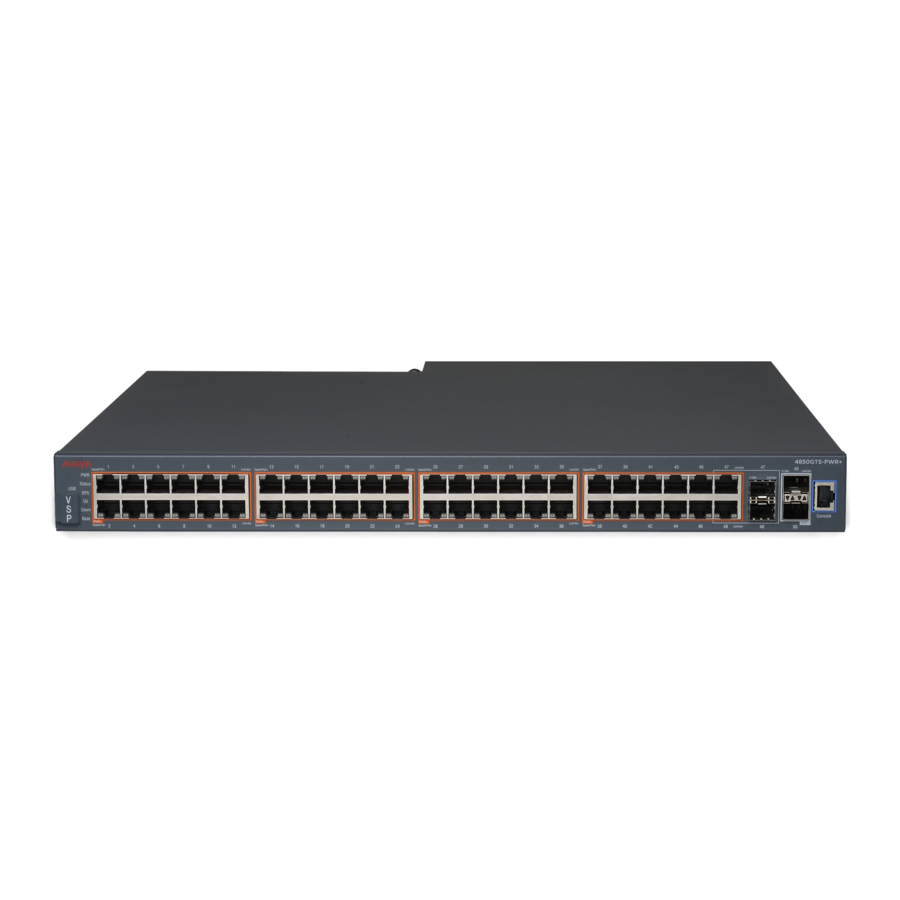

Avaya 4850GTS Series - Mwongozo wa Usakinishaji wa Haraka wa Jukwaa la Huduma Mtandao

Hati hii inatoa maelezo na maagizo ya kusakinisha na kuagiza swichi ya Avaya Virtual Services Platform 4000 iliyotolewa na kiwanda. Unaweza kupakua hati zote zilizorejelewa katika mwongozo huu kwenye www.avaya.com/support.

Kabla ya kuanza

Thibitisha kuwa una zana na nyaya zifuatazo:

• Bisibisi ya Phillips #2
• Kebo ya koni inayolingana na kiunganishi cha koni kwenye swichi (DB-9 au RJ-45)
• Kebo ya ESD

Fungua vifaa na uhakikishe yaliyomo kwenye kifurushi

Kumbuka: Zingatia tahadhari za ESD wakati wa kufungua.

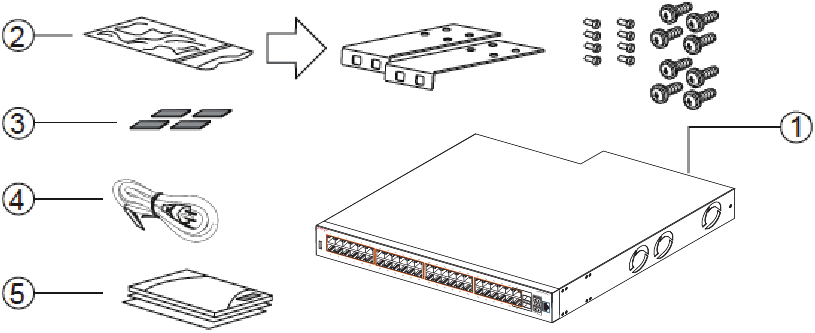

1. Swichi ya Avaya Virtual Services Platform (VSP) 4000 Series ikiwa na usambazaji mmoja wa umeme uliowekwa.
2. Vifaa vya kupachika kwenye rack ambavyo ni pamoja na:
   1. Mabano ya kupachika kwenye rack
   2. Skurubu za kuambatisha mabano kwenye swichi
   3. Skurubu za kuambatisha swichi kwenye rack ya vifaa
3. Vifuniko vya miguu vya mpira
4. Kebo ya umeme ya AC yenye kiunganishi cha IEC 60320 C16.
   ( Kumbuka: Kebo ya umeme haijajumuishwa kwa toleo la A la swichi.)
5. Hati ambazo ni pamoja na zifuatazo:
   1. Kupata programu na bidhaa za hivi karibuni Maelezo ya Toleo (NN46251-106)
   2. Mwongozo wa Udhibiti (NN46251-105)
   3. Mwongozo wa Usakinishaji wa Haraka (hati hii)
   4. Karatasi ya China RoHS.

Thibitisha vipimo vya kitengo cha usambazaji wa umeme (PSU)

Agiza kwa hiari PSU redundant ili kutoa redundancy, kushiriki mzigo, na kuongeza bajeti ya nguvu ya Power over Ethernet Plus (PoE+) kwenye miundo ya PWR+.

Vipimo vya nguvu vya AC vya VSP 4000

(VSP 4850GTS na VSP 4850GTS-PWR+)

Kumbuka: Vifaa vya usambazaji wa umeme vya AC vya 300W na 1000W vinatumia kiunganishi cha kebo ya umeme ya IEC 60320 C16 AC.

Vipimo vya nguvu vya DC vya VSP 4000

(VSP 4850GTS):

(Hiari) Sakinisha kitengo cha usambazaji wa umeme redundant

Swichi ya VSP 4000 Series inasaidia vifaa viwili vya usambazaji wa umeme vinavyoweza kubadilishwa shambani. Usambazaji mmoja wa umeme umewekwa. Unaweza kuchagua kusakinisha usambazaji wa umeme redundant. Swichi ya VSP 4000 inakuja katika matoleo ya umeme ya AC na DC.
Tumia utaratibu huu kusakinisha usambazaji wa umeme redundant.

Kumbuka: Swichi husafirishwa na paneli ya kujaza katika nafasi ya pili ya usambazaji wa umeme. Paneli hii ya kujaza lazima ikae mahali pake ikiwa huna nia ya kusakinisha usambazaji wa pili wa umeme.

1. Ikiwa sahani tupu inafunika nafasi ya usambazaji wa umeme inayohitajika, ondoa sahani tupu kabla ya kujaribu kuingiza usambazaji wa umeme.

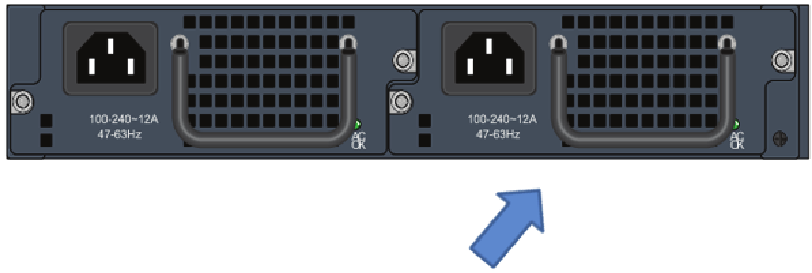

2. Ingiza usambazaji wa umeme kwenye nafasi ya usambazaji wa umeme ya nyuma kama inavyoonyeshwa hapa chini:

3. Thibitisha kuwa kila usambazaji wa umeme umekaa kikamilifu kwenye nafasi. Salama usambazaji wa umeme na skurubu mbili za kidole gumba.
   Kumbuka: Chasi ya swichi inaweza kuzuia usakinishaji usio sahihi wa usambazaji wa umeme. Ukiingiza usambazaji wa umeme kichwa chini, haitaingia kikamilifu na skurubu za kidole gumba hazitaingia.
4. Baada ya kusakinisha usambazaji wa umeme, endelea na kuunganisha nguvu ya AC.

Pachika swichi ya VSP 4000

1. Kupachika kwenye meza au rafu

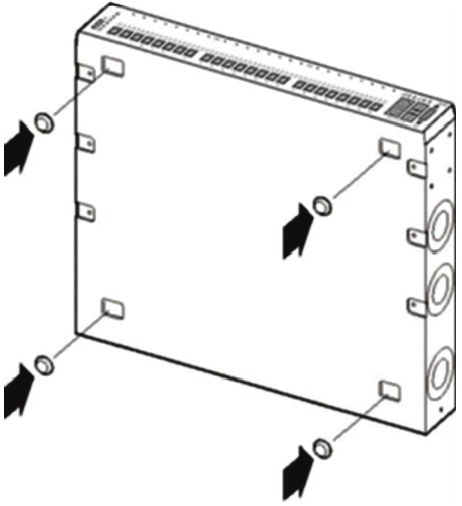

   Ikiwa unapachika swichi ya VSP 4000 kwenye meza au rafu, ambatisha miguu ya mpira kwenye kifaa kama inavyoonyeshwa. Uso lazima uweze kuhimili uzito wa pamoja wa swichi na nyaya zilizounganishwa (kutoka pauni 15 hadi 20 [kilo 7 hadi 9]).

   Weka kifaa kwenye uso tambarare karibu na chanzo cha umeme cha AC, hakikisha kuna angalau inchi 2 (sentimita 5.1) za nafasi pande zote kwa mtiririko sahihi wa hewa, na angalau inchi 5 (sentimita 12.7) nyuma kwa kibali cha kebo ya umeme.
2. Kupachika kwenye rack

Andaa rack:

1. Toa sawa na nafasi moja ya RU ya wima kwa kila swichi kwenye rack ya vifaa ya inchi 19 (sentimita 48.2) ya EIA au IEC. Hakikisha kuwa rack ya vifaa ni thabiti na imeunganishwa kwa usalama kwenye muundo wa kudumu.
2. Weka rack msingi kwenye elektrodi sawa ya msingi inayotumiwa na huduma ya umeme katika eneo hilo. Njia ya msingi lazima iwe ya kudumu na haipaswi kuzidi ohm 1 ya upinzani kutoka kwa rack hadi elektrodi ya msingi. AVAYA inapendekeza kutumia kichujio au kizuia mawimbi.

Pachika swichi:

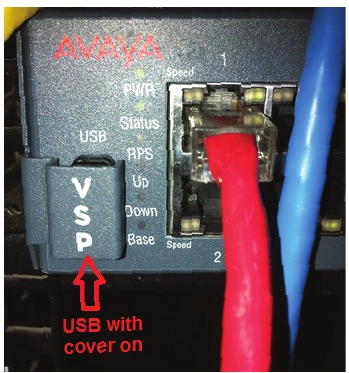

1. Ondoa skurubu zinazoshikilia kifuniko cha USB kwa kupachika kwenye rack, lakini usiondoe kifuniko cha USB.

   Usiondoe kifaa cha USB kutoka kwenye nafasi. Hii inaweza kuathiri sana utendaji wa swichi na inaweza hata kusababisha swichi kutowasha. Hakikisha kuwa kifaa cha USB kimeingizwa wakati wote, na kifuniko cha USB kimewashwa.
2. Ambatisha bracket kwa kila upande wa swichi kwa kutumia bisibisi ya #2 Phillips kama inavyoonyeshwa. Bracket huenda juu ya kifuniko cha USB.

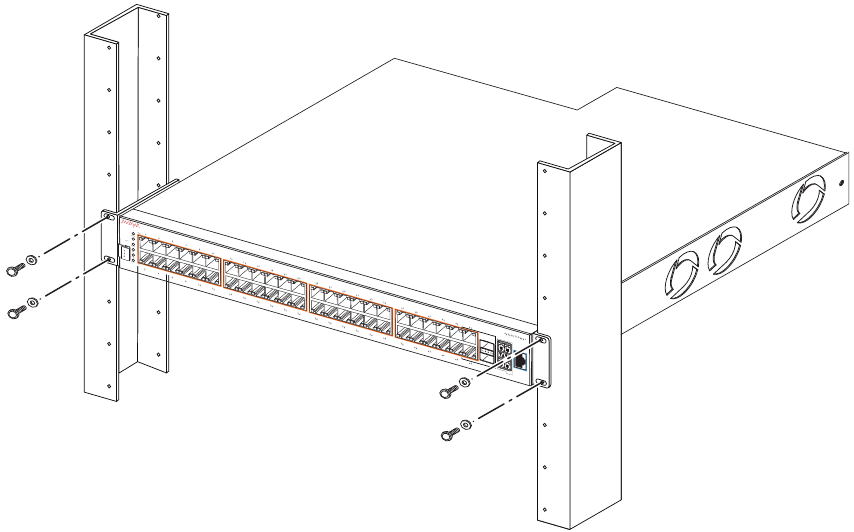

3. Telezesha swichi kwenye rack kama inavyoonyeshwa. Ingiza na kaza skurubu za kupachika kwenye rack.


Kwa maelezo zaidi juu ya kusakinisha VSP 4000 Series, angalia Kusakinisha Avaya Virtual Services Platform 4000 VSP4850GTS Series (NN46251-300).

Washa

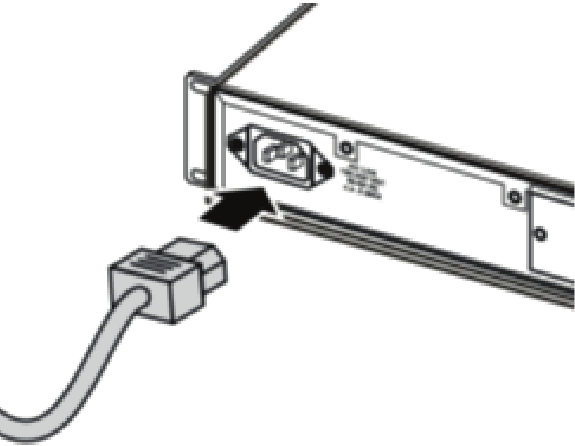

1. Unganisha kamba ya umeme ya AC nyuma ya swichi, kisha chomeka ncha nyingine ya kamba kwenye plagi ya umeme ya AC.
   Kumbuka: Utahitaji kamba mbili za umeme ikiwa umesakinisha PSU redundant.

   Lazima utumie seti ya kamba ya umeme iliyoidhinishwa kwa swichi ya Msururu wa 4000 na aina ya kipokezi cha umeme katika nchi yako.

2. Angalia LED za paneli ya mbele wakati kifaa kinawashwa ili kuhakikisha kuwa LED ya PWR imewashwa. Ikiwa sivyo, angalia ikiwa kamba ya umeme imechomekwa kwa usahihi. Swichi itawashwa mara moja inapounganishwa kwenye chanzo kinachofaa cha umeme cha AC.

Sakinisha transiva za SFP na SFP+

Kumbuka: Kabla ya kusakinisha, hakikisha swichi imewashwa na inafanya kazi, na inafanya kazi kawaida. Hakikisha kuwa transiva za SFP au SFP+ na nyaya za mtandao zinaauni usanidi wako wa mtandao.

1. Ondoa transiva kutoka kwa kifungashio cha kinga.
2. Hakikisha kuwa transiva ni modeli sahihi kwa usanidi wa mtandao.
3. Shika transiva kati ya kidole gumba na cha shahada.

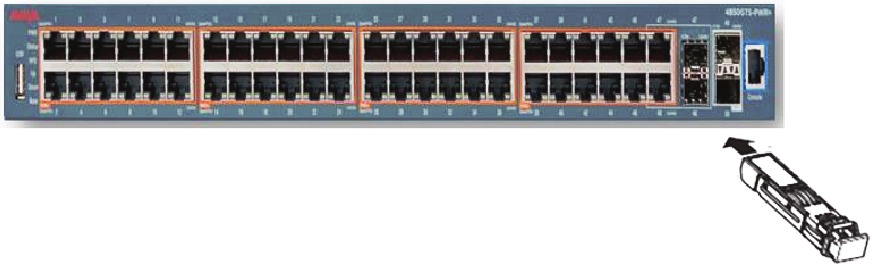

4. Ingiza transiva kwenye nafasi sahihi ya SFP/SFP+ kwenye swichi kama inavyoonyeshwa. Tumia shinikizo kidogo kwa transiva hadi ibonyeze na kufunga kwenye nafasi.

Kuwezesha VSP 4000

Unganisha kebo ya koni kwenye VSP 4000

Vipimo vya nyaya za bandari ya koni:
Hakikisha matumizi ya nyaya za vipimo vya Kategoria ya 5E au zaidi kwa operesheni ya 1 Gbps/1000 Mbps. Kebo za bandari ya koni ya RJ-45 ni kama ifuatavyo:

Kwenye swichi yako ya VSP 4000, bandari ya koni ni bandari ya RJ-45 iliyoainishwa na mpaka wa bluu (samawati) mbele ya swichi yako (kumbuka mwelekeo). Tumia kebo ya RJ-45 hadi DB-9 kuunganisha bandari ya koni ya swichi kwenye kituo chako cha usimamizi. Tumia adapta kutoa chaguo tofauti za muunganisho. Urefu wa juu zaidi wa kebo ya koni ni futi 25 (mita 8.3). Jedwali zifuatazo zinaelezea habari ya pini ya bandari ya koni ya RJ-45 na DB-9. Unaweza kutumia habari ya pini ili kuthibitisha au kuunda kebo ya koni ya kutumia na kituo chako cha matengenezo.

Mgawo wa pini wa bandari ya koni ya DB–9

Kiunganishi	Nambari ya Pini	Ishara
	1	Tambua mtoa huduma (haitumiki)
	2	Tuma Data (TXD)
	3	Pokea Data (RXD)
	4	Kituo cha data kiko tayari (haitumiki)
	5	Msingi wa ishara (GND)
	6	Haitumiki
	7	Ombi la kutuma (haitumiki)
	8	Haitumiki
	9	Kiashiria cha pete (haitumiki)

Mgawo wa pini wa bandari ya koni ya RJ–45

Kiunganishi	Nambari ya Pini	Ishara
	1	Tayari kutuma (RTS) — hiari
	2	Kituo cha data kiko tayari (DTR) — hiari, kinaweza kubadilishana au kuunganisha na pini ya 8
	3	Tuma data (TXD) — lazima
	4	Tambua mtoa huduma (DCD) — hiari
	5	Msingi (GND) — lazima
	6	Pokea data (RXD) — lazima
	7	Seti ya data iko tayari (DSR) — hiari
	8	Tayari kutuma (CTS) — hiari, inaweza kubadilishana au kuunganisha na pini ya 1.

1. Unganisha kebo ya koni kutoka kwa terminal hadi bandari ya koni ya swichi ili kuruhusu usanidi wa awali. Terminal yoyote au PC yenye kiigaji cha terminal kinachofaa inaweza kutumika kama kituo cha usimamizi.
2. Weka itifaki ya terminal kwenye terminal au programu ya uigaji wa terminal kuwa VT100 au VT100/ANSI.
3. Unganisha kwenye swichi kwa kutumia terminal au programu ya uigaji wa terminal.

Mipangilio ya uigaji wa terminal

Sanidi VLAN ya ndani ya bendi na kiolesura cha IP cha usimamizi kwa VLAN

Kumbuka: Katika utaratibu ufuatao unaunda VLAN yenye kitambulisho 20 na jina Avaya.

1. Unda VLAN:
   VSP-4850GTS-PWR+:1(config)#vlan create 20 name Avaya type port
2. Ongeza wanachama wa VLAN:
   VSP-4850GTS-PWR+:1(config)#vlan members add 20 1/4
3. Sanidi kiolesura cha IP cha usimamizi kwa VLAN
   (kwa mfano, 47.17.123.85)
   VSP-4850GTS-PWR+:1(config)#interface vlan 20
   VSP-4850GTS-PWR+:1(config)#ip address 47.17.123.85 255.255.255.0

Kuzima VSP 4000

Kabla ya kuchomoa kamba ya umeme ya AC, fanya utaratibu ufuatao wa kuzima kila wakati. Utaratibu huu husafisha data yoyote inayosubiri ili kuhakikisha uadilifu wa data.

1. Ingiza modi ya amri ya Mtendaji Mkuu:
   enable (wezesha)
2. Zima VSP 4000:
   sys shutdown (zima mfumo)
3. Kabla ya kuchomoa kamba ya umeme, subiri hadi uone ujumbe ufuatao:
   System Halted, OK to turn off power. (Mfumo Umesimamishwa, Sawa kuzima umeme.)

Kwa habari zaidi juu ya hii na taratibu zingine za usimamizi, angalia Kusimamia Programu ya Mfumo wa Uendeshaji wa VSP (NN47227-600).

Usomaji unaopendekezwa

Kwa maelezo zaidi, nenda kwenye http://support.avaya.com na upakue miongozo ifuatayo ya VSP 4000:

• Taarifa za Udhibiti (NN46251-105)
• Kupata programu mpya zaidi na Vidokezo vya Toleo la bidhaa (NN46251-106)
• Rejeleo la Hati, NN47227-100
• Usakinishaji (NN46251-300)
• Usanidi wa Haraka wa Kuanza, NN47227-102
• Vidokezo vya Toleo (NN47227-401)
• Utawala (NN47227-600)

http://support.avaya.com
1-800-242-2121 (U.S.A.)
1-866 GO-AVAYA
1-866-462-8292 (US Sales)
© 2016 Avaya Inc.
