Avaya 4850GTS Series - Príručka rýchlej inštalácie platformy Virtual Services

Tento dokument poskytuje informácie a pokyny na inštaláciu a uvedenie do prevádzky prepínača Avaya Virtual Services Platform 4000 dodávaného z výroby. Všetky dokumenty uvedené v tejto príručke si môžete stiahnuť na stránke www.avaya.com/support.

Pred začatím

Uistite sa, že máte nasledujúce nástroje a káble:

• Krížový skrutkovač č. 2
• Konzolový kábel zodpovedajúci konzolovému konektoru na prepínači (DB-9 alebo RJ-45)
• ESD kábel

Vybaľte zariadenie a skontrolujte obsah balenia

Poznámka: Pri vybaľovaní dodržiavajte bezpečnostné opatrenia ESD.

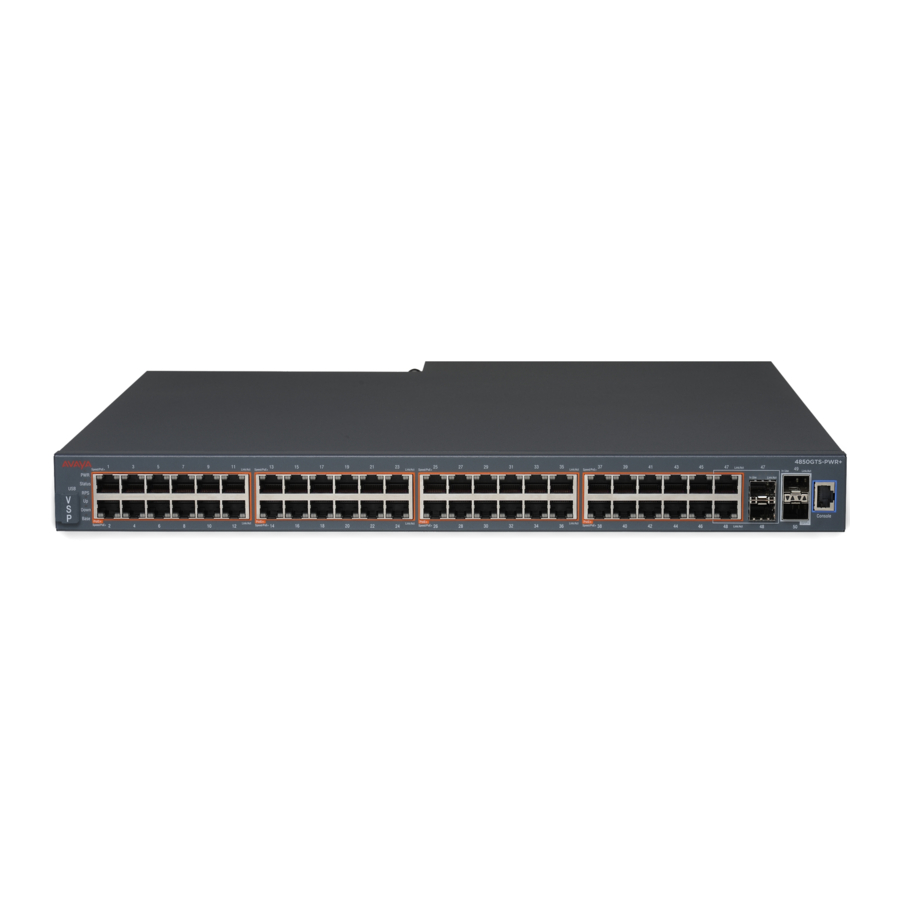

1. Prepínač Avaya Virtual Services Platform (VSP) 4000 Series s jedným nainštalovaným napájacím zdrojom.
2. Hardvér na montáž do racku, ktorý obsahuje:
   1. Montážne konzoly do racku
   2. Skrutky na pripevnenie konzol k prepínaču
   3. Skrutky na pripevnenie prepínača k racku zariadenia
3. Gumové podložky
4. Napájací kábel so konektorom IEC 60320 C16.
   ( Poznámka: Napájací kábel nie je súčasťou variantu A prepínača.)
5. Dokumentácia, ktorá obsahuje nasledujúce:
   1. Vyhľadanie najnovšieho softvéru a produktu Poznámky k vydaniu (NN46251-106)
   2. Príručka o predpisoch (NN46251-105)
   3. Príručka rýchlej inštalácie (tento dokument)
   4. Dokument China RoHS.

Overte špecifikácie napájacieho zdroja (PSU)

Voliteľne si objednajte redundantný PSU na zabezpečenie redundancie, zdieľanie záťaže a pridanie rozpočtu napájania Power over Ethernet Plus (PoE+) na modeloch PWR+.

Špecifikácie napájania striedavým prúdom VSP 4000

(VSP 4850GTS a VSP 4850GTS-PWR+)

Poznámka: Oba napájacie zdroje striedavého prúdu s výkonom 300 W a 1000 W používajú konektor napájacieho kábla striedavého prúdu IEC 60320 C16.

Špecifikácia jednosmerného napájania VSP 4000

(VSP 4850GTS):

(Voliteľné) Inštalácia redundantného napájacieho zdroja

Prepínač VSP 4000 Series podporuje dva napájacie zdroje vymeniteľné v teréne. Jeden napájací zdroj je nainštalovaný. Voliteľne môžete nainštalovať redundantný napájací zdroj. Prepínač VSP 4000 sa dodáva vo variantoch napájania striedavým a jednosmerným prúdom.
Použite tento postup na inštaláciu redundantného napájacieho zdroja.

Poznámka: Prepínač sa dodáva s výplňovým panelom v druhej pozícii napájacieho zdroja. Tento výplňový panel musí zostať na svojom mieste, ak nemáte v úmysle nainštalovať druhý napájací zdroj.

1. Ak prázdna doska zakrýva požadovaný slot pre napájací zdroj, pred pokusom o vloženie napájacieho zdroja ju odstráňte.
2. Vložte napájací zdroj do zadného slotu pre napájací zdroj, ako je znázornené nižšie:

3. Overte, či je každý napájací zdroj úplne usadený v slote. Zaistite napájací zdroj pomocou dvoch krídlových skrutiek.
   Poznámka: Šasi prepínača môže zabrániť nesprávnej inštalácii napájacieho zdroja. Ak vložíte napájací zdroj hore nohami, úplne sa nevloží a krídlové skrutky sa nezachytia.
4. Po inštalácii napájacieho zdroja pokračujte pripojením striedavého napájania.

Montáž prepínača VSP 4000

1. Montáž na stôl alebo policu
   Ak montujete prepínač VSP 4000 na stôl alebo policu, pripevnite gumové nožičky k zariadeniu, ako je uvedené. Povrch musí uniesť kombinovanú hmotnosť prepínača a pripojených káblov (od 7 do 9 kilogramov).

   Umiestnite zariadenie na rovný povrch v blízkosti zdroja striedavého prúdu, pričom dbajte na to, aby bol na všetkých stranách aspoň 5,1 cm priestoru na správne prúdenie vzduchu a vzadu aspoň 12,7 cm na priestor pre napájací kábel.
2. Montáž do racku

Príprava racku:

1. Poskytnite ekvivalent jedného RU vertikálneho priestoru pre každý prepínač v 19-palcovom (48,2-centimetrovom) racku zariadenia štandardu EIA alebo IEC. Uistite sa, že rack zariadenia je stabilný a bezpečne pripevnený k trvalej konštrukcii.
2. Uzemnite rack k rovnakej uzemňovacej elektróde, akú používa napájacia služba v danej oblasti. Uzemňovacia cesta musí byť trvalá a nesmie presiahnuť 1 ohm odporu od racku k uzemňovacej elektróde. AVAYA odporúča použiť filter alebo prepäťovú ochranu.

Montáž prepínača:

1. Odstráňte skrutky, ktoré držia kryt USB na montáž do racku, ale neodstraňujte kryt USB.

   Neodstraňujte zariadenie USB zo slotu. To môže vážne ovplyvniť prevádzku prepínača a dokonca môže spôsobiť, že sa prepínač nespustí. Uistite sa, že zariadenie USB je neustále vložené s nasadeným krytom USB.
2. Pripevnite konzolu na každú stranu prepínača pomocou krížového skrutkovača č. 2, ako je znázornené. Konzola ide cez kryt USB.

3. Zasuňte prepínač do racku, ako je znázornené. Vložte a utiahnite skrutky na montáž do racku.


Ďalšie podrobnosti o inštalácii VSP 4000 Series nájdete v časti Inštalácia platformy Avaya Virtual Services Platform 4000 VSP4850GTS Series (NN46251-300).

Zapnutie

1. Pripojte napájací kábel striedavého prúdu do zadnej časti prepínača a potom zapojte druhý koniec kábla do zásuvky striedavého prúdu.
   Poznámka: Ak ste nainštalovali redundantný zdroj napájania (PSU), budete potrebovať dva napájacie káble.

   Musíte použiť súpravu napájacieho kábla schválenú pre prepínač série 4000 a typ napájacej zásuvky vo vašej krajine.

2. Skontrolujte LED diódy na prednom paneli pri zapnutí zariadenia, aby ste sa uistili, že svieti LED dióda PWR. Ak nesvieti, skontrolujte, či je napájací kábel správne zapojený. Prepínač sa zapne ihneď po pripojení k vhodnému zdroju striedavého prúdu.

Inštalácia SFP a SFP+ transceiverov

Poznámka: Pred inštaláciou sa uistite, že je prepínač spustený a funguje normálne. Overte, či SFP alebo SFP+ transceivery a sieťová kabeláž podporujú vašu konfiguráciu siete.

1. Vyberte transceiver z ochranného obalu.
2. Overte, či je transceiver správny model pre konfiguráciu siete.
3. Uchopte transceiver medzi palec a ukazovák.
4. Vložte transceiver do správneho slotu SFP/SFP+ na prepínači, ako je znázornené na obrázku. Vyvíjajte mierny tlak na transceiver, kým nezacvakne a nezapadne do polohy v slote.

Uvedenie VSP 4000 do prevádzky

Pripojte konzolový kábel k VSP 4000

Špecifikácie kabeláže konzolového portu:
Uistite sa, že používate kabeláž špecifikácie Category 5E alebo vyššej pre prevádzku 1 Gbps/1000 Mbps. Káble konzolového portu RJ-45 sú nasledovné:

Na vašom prepínači VSP 4000 je konzolový port RJ-45 port ohraničený modrým okrajom na prednej strane vášho prepínača (všimnite si orientáciu). Použite kábel RJ-45 na DB-9 na pripojenie konzolového portu prepínača k vášmu terminálu správy. Použite adaptéry na zabezpečenie rôznych možností pripojenia. Maximálna dĺžka konzolového kábla je 25 stôp (8,3 metra). Nasledujúce tabuľky popisujú informácie o vývodoch konzolového portu RJ-45 a DB-9. Informácie o vývodoch môžete použiť na overenie alebo vytvorenie konzolového kábla pre použitie s vaším údržbárskym terminálom.

Priradenie pinov konzolového portu DB–9

Connector	Pin Number	Signal
	1	Detekcia nosnej (nepoužíva sa)
	2	Prenos dát (TXD)
	3	Príjem dát (RXD)
	4	Dátový terminál pripravený (nepoužíva sa)
	5	Uzemnenie signálu (GND)
	6	Nepoužíva sa
	7	Žiadosť o odoslanie (nepoužíva sa)
	8	Nepoužíva sa
	9	Indikátor zvonenia (nepoužíva sa)

Priradenie pinov konzolového portu RJ–45

Connector	Pin Number	Signal
	1	Pripravený na odoslanie (RTS) — voliteľné
	2	Dátový terminál pripravený (DTR) — voliteľné, môže sa vymeniť alebo prepojiť s pinom 8
	3	Prenos dát (TXD) — povinné
	4	Detekcia nosnej (DCD) — voliteľné
	5	Uzemnenie (GND) — povinné
	6	Príjem dát (RXD) — povinné
	7	Dátová súprava pripravená (DSR) — voliteľné
	8	Pripravený na odoslanie (CTS) — voliteľné, môže sa vymeniť alebo prepojiť s pinom 1.

1. Pripojte konzolový kábel z terminálu ku konzolovému portu prepínača, aby ste umožnili počiatočnú konfiguráciu. Akýkoľvek terminál alebo PC s príslušným emulátorom terminálu je možné použiť ako riadiacu stanicu.
2. Nastavte terminálový protokol na termináli alebo v programe emulácie terminálu na VT100 alebo VT100/ANSI.
3. Pripojte sa k prepínaču pomocou terminálu alebo aplikácie emulácie terminálu.

Nastavenia emulácie terminálu

Konfigurácia in-band VLAN a rozhrania IP správy pre VLAN

Poznámka: V nasledujúcom postupe vytvoríte VLAN s ID 20 a názvom Avaya.

1. Vytvorenie VLAN:
   VSP-4850GTS-PWR+:1(config)#vlan create 20 name Avaya type port
2. Pridanie členov VLAN:
   VSP-4850GTS-PWR+:1(config)#vlan members add 20 1/4
3. Konfigurácia rozhrania IP správy pre VLAN
   (napríklad, 47.17.123.85)
   VSP-4850GTS-PWR+:1(config)#interface vlan 20
   VSP-4850GTS-PWR+:1(config)#ip address 47.17.123.85 255.255.255.0

Vypnutie VSP 4000

Pred odpojením napájacieho kábla striedavého prúdu vždy vykonajte nasledujúci postup vypnutia. Tento postup prepláchne všetky čakajúce dáta, aby sa zabezpečila integrita dát.

1. Zadajte režim Privileged EXEC command (príkazový režim s privilégiami):
   enable
2. Vypnite VSP 4000:
   sys shutdown
3. Pred odpojením napájacieho kábla počkajte, kým sa nezobrazí nasledujúca správa:
   System Halted, OK to turn off power.

Ďalšie informácie o tomto a ďalších postupoch správy nájdete v Administering VSP Operating System Software (NN47227-600).

Odporúčané čítanie

Pre viac informácií prejdite na http://support.avaya.com a stiahnite si nasledujúce príručky VSP 4000:

• Regulatory Information (NN46251-105)
• Locating the latest software and product Release Notes (NN46251-106) (Vyhľadanie najnovšieho softvéru a poznámok k vydaniu produktu)
• Documentation Reference, NN47227-100
• Installation (NN46251-300) (Inštalácia)
• Quick Start Configuration, NN47227-102 (Konfigurácia rýchleho spustenia)
• Release Notes (NN47227-401) (Poznámky k vydaniu)
• Administration (NN47227-600) (Administrácia)

http://support.avaya.com
1-800-242-2121 (U.S.A.)
1-866 GO-AVAYA
1-866-462-8292 (US Sales)
