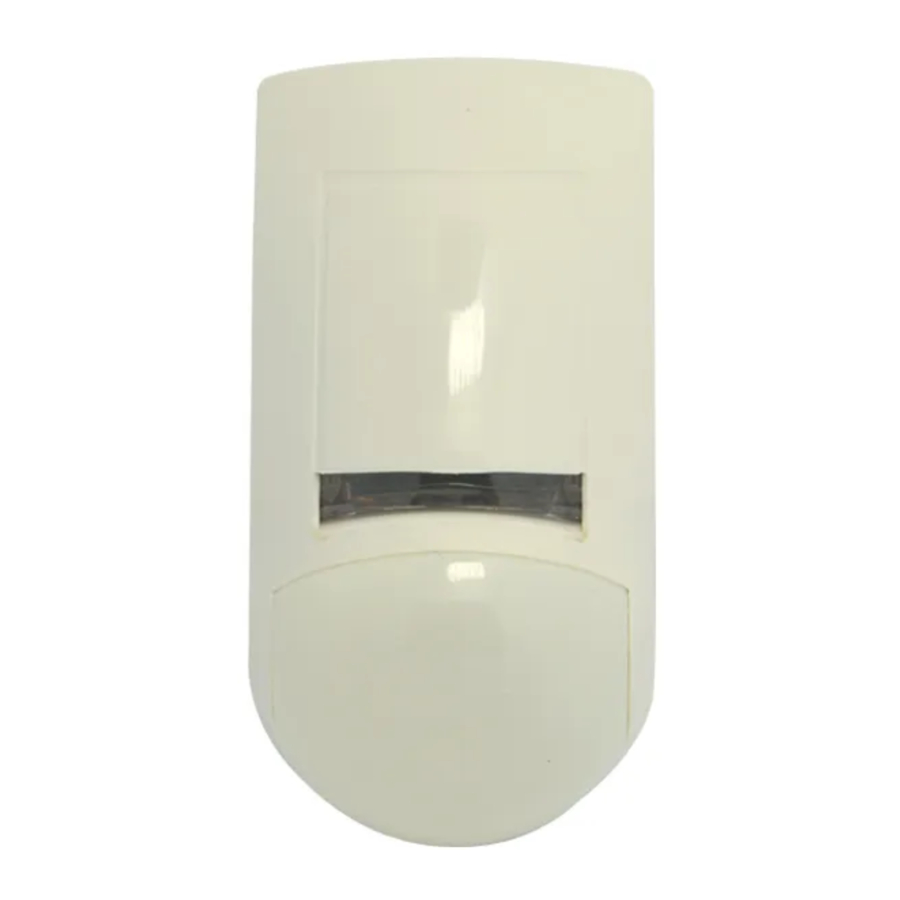

Crow SRDT-15 - Passzív infravörös és mikrohullámú detektor szerelési útmutató

SRDT-15 JELLEMZŐK

A professzionális mozgásérzékelő PIR és MW detektorok új generációja, szórt spektrum analízissel.

• Kettős elemes PYRO szenzor és kemény lencse a kiemelkedő érzékelési teljesítmény és a téves riasztások kiküszöbölése érdekében.
• Mikrohullámú érzékelés Doppler-elven alapulva.
• Egyedi mikrohullámú mozgásérzékelő modul mikrostrip patch antennával.
• VLSI alapú elektronika mozgási sebesség spektrum analízissel.
• "AND" (ÉS) és "OR" (VAGY) riasztási jel választás.
• Magasság szerinti kalibráció nem szükséges.
• Felhasználóbarát telepítés forgatható konzollal vagy anélkül.
• 2 irányú mikrohullámú érzékenység beállítás.
• 2 irányú PIR érzékenység beállítás.
• Kétirányú hőmérséklet kompenzáció.
• Környezeti immunitás.

Az SRDT-15 a PIR és MW detektorok kombinációja, amely védelmet nyújt a behatolók ellen a PYRO szenzor elemmel és az MW-vel (Doppler-elven alapulva).
A PIR és MW jelek elemzéséhez mikrovezérlőt használ, a PIR impulzusfeldolgozáshoz pedig speciális ASIC technológiát, amely biztosítja a "téves riasztás mentes" működést.

A DETEKTOR FELSZERELÉSE

Válasszon olyan helyet, ahol a legnagyobb valószínűséggel elfoghat egy behatolót. (Ajánlásunk a sarokba történő telepítés). Lásd az érzékelési mintát az 5., 6. ábrán. A kiváló minőségű, kettős elemes érzékelő érzékeli a nyalábot keresztező mozgást; valamivel kevésbé érzékeny a detektor felé irányuló mozgásra. Az SRDT-15 akkor teljesít a legjobban, ha állandó és stabil környezet biztosított számára.
MEGJEGYZÉS: az ajánlott beépítési magasság 2,1 m (opció: 1,5 m és 3,0 m között).

5. ÁBRA - WA PIR + MW ÉRZÉKELÉSI MINTA

6. ÁBRA - NAGY TÁVOLSÁGÚ FÜGGÖNY LENCSE

KERÜLJE EL A KÖVETKEZŐ HELYEKET

• Közvetlen napfény felé néz.
• Gyors hőmérsékletváltozásnak kitett területek felé néz.
• Légcsatornákkal vagy jelentős légáramlással rendelkező területek.
• Fém ajtók felé néz.

VEZETÉK MÉRET KÖVETELMÉNYEK

A szükséges vezetékméret és hossz meghatározásához használja az alábbi táblázatot.

AZ ELÜLSŐ BURKOLAT ELTÁVOLÍTÁSA

1. Az elülső burkolat eltávolításához helyezzen be egy lapos csavarhúzót az elülső és az alsó rész közötti résbe, a tartócsavar furata fölé, és óvatosan nyomja meg, amíg az elülső burkolat ki nem akad, és a nyitó kattanás nem hallatszik. (1. ábra)
   1. ÁBRA - AZ ELÜLSŐ BURKOLAT ELTÁVOLÍTÁSA

2. Távolítsa el a nyomtatott áramköri lapot a két fül szétterítésével, amelyek a lap alsó felének mindkét oldalán találhatók.
3. Törje ki a kívánt lyukakat a megfelelő vezetékezéshez.
4. Dugja át a vezetéket a vezeték hozzáférési lyukán, és rögzítse a detektor alját a falra, sarokba vagy mennyezetre a szükséges számú csavarral és a megfelelő konzollal.
5. Szerelje vissza a PC-kártyát úgy, hogy az alsó ütközőkre helyezi, és a PCB-t az alsó burkolat felé tolja.
6. A vezetékezési csatlakozások könnyen elérhetők a PCB-n található sorkapocsblokkon keresztül. (3. ábra)
7. Helyezze vissza a fedelet úgy, hogy visszahelyezi a megfelelő zárócsapba, amíg a záró kattanás nem hallatszik.

3. ÁBRA - SORKAPOCSBLOKK CSATLAKOZÁSOK

1. kapocs – " - " (GND) jelzéssel
Csatlakoztassa a vezérlőegység földeléséhez.

2. kapocs – " + " (+12V) jelzéssel
Csatlakoztassa egy 8,2 -16Vdc feszültségű pozitív feszültségkimenethez (általában a riasztó vezérlőegységből)

3. és 4. kapocs - "RELAY" (RELÉ) jelzéssel
Ezek a detektor kimeneti reléinek érintkezői. Csatlakoztassa a vezérlőegységben egy normál zárt zónához.

5. és 6. kapocs - "TAMPER" (SZABOTÁZS) jelzéssel
Ha szabotázs funkcióra van szükség, csatlakoztassa ezeket a kapcsokat a vezérlőegységben egy 24 órás normál zárt védelmi zónához. Ha a detektor elülső burkolatát kinyitják, azonnali riasztási jel kerül a vezérlőegységbe.

KITÖRŐLYUKAK

2. ÁBRA - KITÖRŐLYUKAK

1. Vezeték hozzáférési lyukak
2. Használja lapos falra szereléshez
3. Sarokba szerelés - használja mind a 6 lyukat. Éles bal vagy jobb szögű szerelés - használjon 3 lyukat (felső, középső és alsó)
4. Konzolra szereléshez

MW ÉRZÉKENYSÉG BEÁLLÍTÁSA

"JP1" JUMPER - biztosítja az MW (DOPPLER) érzékenységének szabályozását a környezetnek megfelelően.

Felső pozíció – "H" – Magas érzékenység
Normál működéshez – azonnali érzékelés.

Alsó pozíció – "L" – Alacsony érzékenység
Zord környezetekhez.

"RV1" POTENCIOMÉTER – beállítás a védett terület tartományának megfelelően.
A potenciométer középső skálája 15 m távolságnak felel meg, a minimális skála – 7 m, a maximális skála pedig csak LR lencsével használható.

A méret a telepítési helynek és a szoba méretének megfelelően változik

PIR ÉRZÉKENYSÉG BEÁLLÍTÁSA

"JP4" JUMPER - biztosítja a PIR érzékenységének szabályozását a környezetnek megfelelően.

Felső pozíció – "H" – Magas érzékenység
Stabil környezetekhez.

Alsó pozíció – "L" – Alacsony érzékenység
Zord környezetekhez.

"RV2" POTENCIOMÉTER – beállítás a védett terület tartományának megfelelően.
Az RV2 segítségével állítsa be az érzékelési tartományt 68% és 100% között (gyári beállítás 84%). Forgassa a potenciométert az óramutató járásával megegyező irányba a tartomány növeléséhez, az óramutató járásával ellentétes irányba a tartomány csökkentéséhez.

Az érzékenység beállítása után végezzen járótesztet a védett területen az optimális helyes érzékenység ellenőrzéséhez.

RIASZTÁSI MÓD BEÁLLÍTÁSA

"JP2" JUMPER "OR" (VAGY) - "AND" (ÉS)
Bal pozíció "OR" (VAGY)
A riasztási jel (relék aktiválása) akkor következik be, ha az egyik érzékelő jele - PIR OR MW - jelen van.
A tényleges érzékelési tartomány a PIR minta OR MW minta tartományának felel meg.

Jobb pozíció "AND" (ÉS) - A riasztási jel csak akkor következik be, ha mindkét érzékelő (PIR AND MW) egyszerre van jelen.
A tényleges érzékelési tartomány az a tartomány, amelyben a PIR minták AND MW lebeny metszik egymást.

Az új beállítások érvénybe lépéséhez vissza kell állítania a detektort a vezérlőpanelről.

LED ENABLE/DISABLE BEÁLLÍTÁS - "JP3" ÁTHIDALÓ (4. ÁBRA)

4. ÁBRA - NYÁK ELRENDEZÉS

Be (jobb) pozíció - LED ENGEDÉLYEZÉS
A PIROS LED akkor aktiválódik, amikor az SRDT-15 riasztási állapotban van.

Ki (bal) pozíció - LED KIKAPCSOLÁS
A LED-ek ki vannak kapcsolva.

Megjegyzés: A "JP3" áthidaló állapota nincs hatással a relé működésére.
Behatolás észlelésekor a LED aktiválódik, és a riasztó relé 1,6 másodpercre riasztási állapotba kapcsol.

LED JELZŐK (4. ábra)
SÁRGA LED - MW (mikrohullámú) érzékelés
ZÖLD LED - PIR érzékelés
PIROS LED - Riasztás

TESZTELÉSI ELJÁRÁSOK

Várjon egy percet a bemelegedési időre a 12 Vdc tápfeszültség alkalmazása után. A tesztelést úgy végezze el, hogy a védett területen ne tartózkodjon senki.

Mozgásérzékelési teszt

1. Távolítsa el az előlapot. Állítsa a LED-et BE állásba.
2. Szerelje vissza az előlapot.
3. Kezdjen lassan sétálni az érzékelési zónában.
4. Figyelje meg, hogy a piros LED világít, amikor mozgást érzékel.
5. Hagyjon 5 másodpercet az egyes tesztek között, hogy a detektor stabilizálódjon.
6. A mozgásérzékelési teszt befejezése után a LED-et KI állásba állíthatja.

MEGJEGYZÉS:
A mozgásérzékelési teszteket legalább évente egyszer el kell végezni a detektor megfelelő működésének és lefedettségének ellenőrzése érdekében.

MINTÁZATI SKÁLA KALIBRÁLÁSA

Az MW (mikrohullámú) mintázati skála kalibrálásához szüksége van a helyiség méretére (hosszúság és érzékelési szög).

A Doppler-mintához lásd a 7. ábrát és az 1. táblázatot, ahol
H – Doppler-minta max;
## - zónaszám;
a – szög;
X,Y – a Doppler-minta megfelelő koordinátái.

7. ÁBRA - MW MINTA

1. táblázat:

X,Y a minta pontjainak (m) felel meg, ha H=30m

Az RV1 potenciométer (4. ábra) a detektálási mintázat skáláját állítja be 30% és 100% között (gyári beállítás 70%). Forgassa a potenciométert az óramutató járásával megegyező irányba a mintázat skálájának növeléséhez.
Forgassa a potenciométert az óramutató járásával ellentétes irányba a mintázat skálájának csökkentéséhez.
A potenciométer min. " – " állása 6m - 8m távolságnak felel meg.

LENCSE-CSERÉLHETŐ KEMÉNY TÍPUSÚ GÖMBLENCSE MINTÁZATOK

* 18 nagy hatótávolságú, 16 közepes, 10 rövid hatótávolságú, 6 legközelebbi hatótávolságú, 2 kúszózóna.

A LENCSE CSERÉJE

8. ÁBRA - A LENCSE CSERÉJE

1. Távolítsa el az előlapot egy lapos csavarhúzóval a megfelelő nyílásba helyezve.
2. Egy kis lapos csavarhúzóval nyomja meg a behelyezett lencse bal vagy jobb oldalát, amely ekkor kiugrik az oldalán lévő jobb és bal oldali rögzítőcsapokból.
3. Válassza ki a kívánt lencsét, és tartsa úgy, hogy a felső rögzítőcsap felfelé nézzen.
4. Pattintsa a lencsét a helyére úgy, hogy ismét az előlap külső oldaláról nyomja meg, amíg egy kattanás hallatszik, ami megerősíti, hogy az új lencse szorosan be van helyezve.
5. Helyezze vissza az előlapot.

MŰSZAKI ADATOK

CROW fenntartja a jogot, hogy a specifikációkat előzetes értesítés nélkül megváltoztassa
