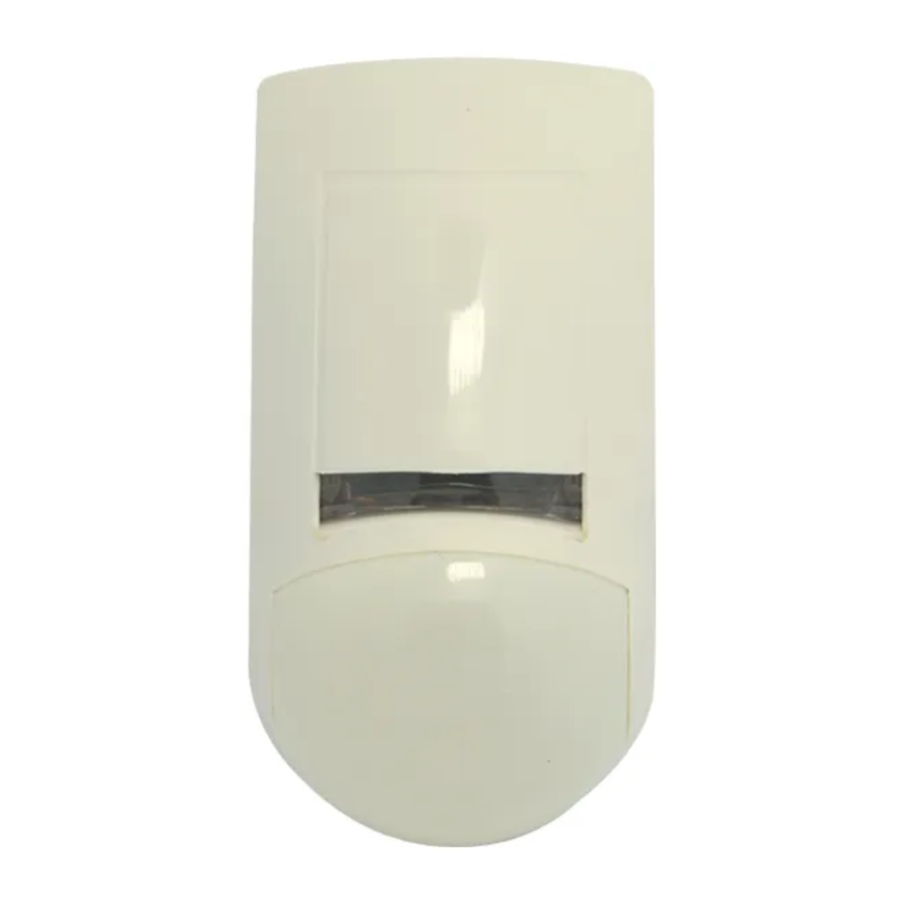

Crow SRDT-15 - Priručnik za instalaciju pasivnog infracrvenog i mikrovalnog detektora

ZNAČAJKE SRDT-15

Nova generacija profesionalnih PIR & MW detektora koji analiziraju kretanje raspršenog spektra.

• Dvostruki element PYRO senzora i tvrda leća za izvanrednu izvedbu detekcije i uklanjanje lažnih alarma.
• Mikrovalna detekcija temeljena na Dopplerovom konceptu.
• Jedinstveni modul mikrovalnog senzora pokreta s mikrostrip patch antenom.
• Elektronika temeljena na VLSI s analizom spektra brzine kretanja.
• Odabir alarmnog signala AND & OR.
• Kalibracije visine ugradnje su besplatne.
• Ugradnja prilagođena korisniku sa ili bez zakretnog nosača.
• Dvosmjerno podešavanje osjetljivosti mikrovalova.
• Dvosmjerno podešavanje osjetljivosti PIR-a.
• BI usmjerena kompenzacija temperature.
• Otpornost na okoliš.

SRDT-15 je kombinacija PIR & MW detektora, koji pružaju zaštitu od uljeza pomoću elementa PYRO senzora i MW (temeljenog na Dopplerovom konceptu).
Korištenje mikro kontrolera za PIR & MW analizu signala, s posebnom ASIC tehnologijom za obradu PIR impulsa, osigurava rad "bez lažnih alarma".

POSTAVLJANJE DETEKTORA

Odaberite mjesto na kojem je najvjerojatnije da će presresti uljeza. (Naša preporuka je kutna instalacija). Pogledajte uzorak detekcije na slikama: 5, 6. Senzor dvostrukog elementa visoke kvalitete detektira pokret koji prelazi snop; malo je manje osjetljiv na detekciju pokreta prema detektoru. SRDT-15 najbolje radi kada mu je osigurano stalno i stabilno okruženje.
NAPOMENA: preporučena visina ugradnje je 2,1 m (opcija: 1,5 m do 3,0 m).

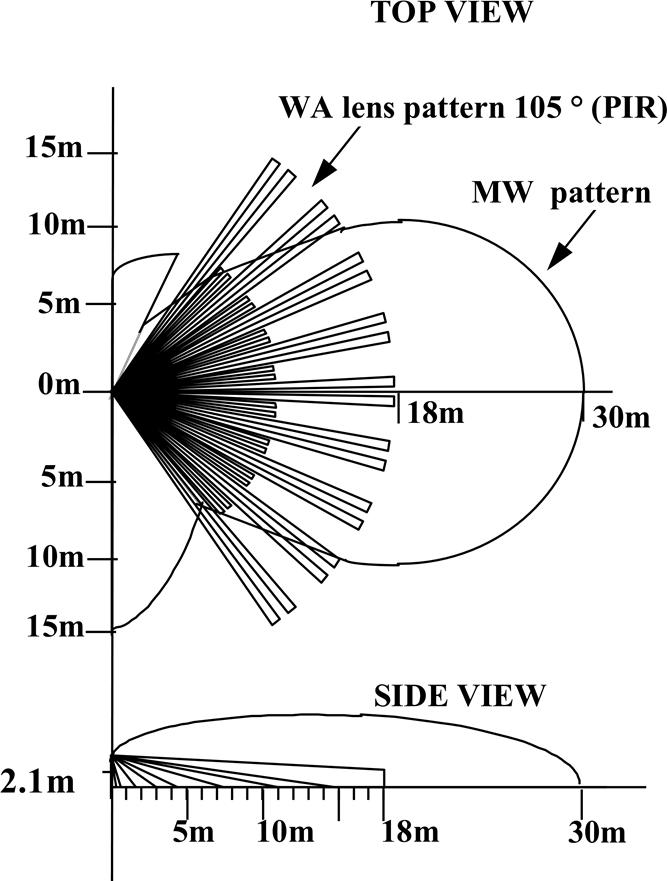

SLIKA 5 - WA PIR + MW UZORAK DETEKCIJE

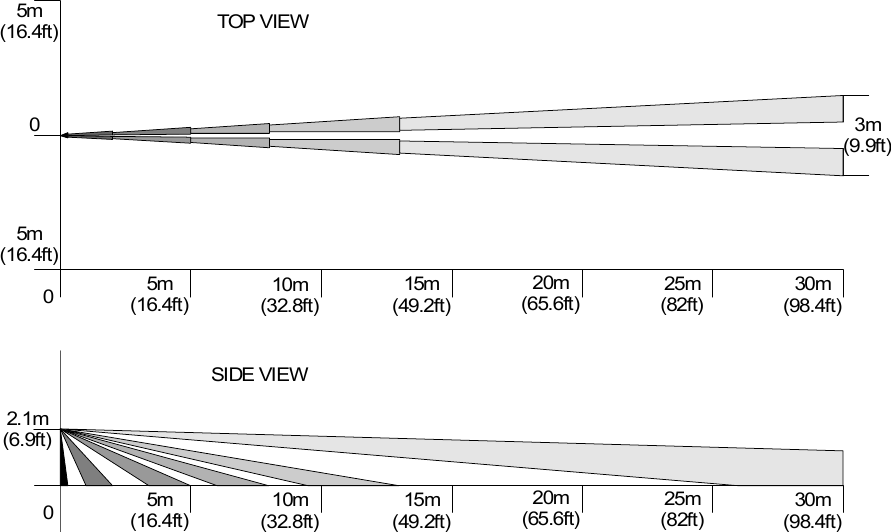

SLIKA 6 - ZASTOR LEĆA DUGOG DOMETA

IZBJEGAVAJTE SLJEDEĆE LOKACIJE

• Okrenut izravnoj sunčevoj svjetlosti.
• Okrenut područjima koja su izložena brzim promjenama temperature.
• Područja s zračnim kanalima ili značajnim protokom zraka.
• Okrenut metalnim vratima.

ZAHTJEVI ZA VELIČINU ŽICE

Koristite sljedeću tablicu za određivanje potrebnog promjera i duljine žice.

Promjer žice	mm	.5	.75	1.0	1.5
Mjerilo žice:	#	22	20	18	16
Duljina žice:	m	205	310	510	870
	Ft.	800	1200	2000	3400

UKLANJANJE PREDNJE MASKE

1. Da biste uklonili prednju masku, umetnite plosnati odvijač u utor između prednje i donje strane iznad rupe za vijak za držanje i lagano pritisnite dok se prednja maska ne odvoji i ne začuje se zvuk otvaranja. (Slika 1)

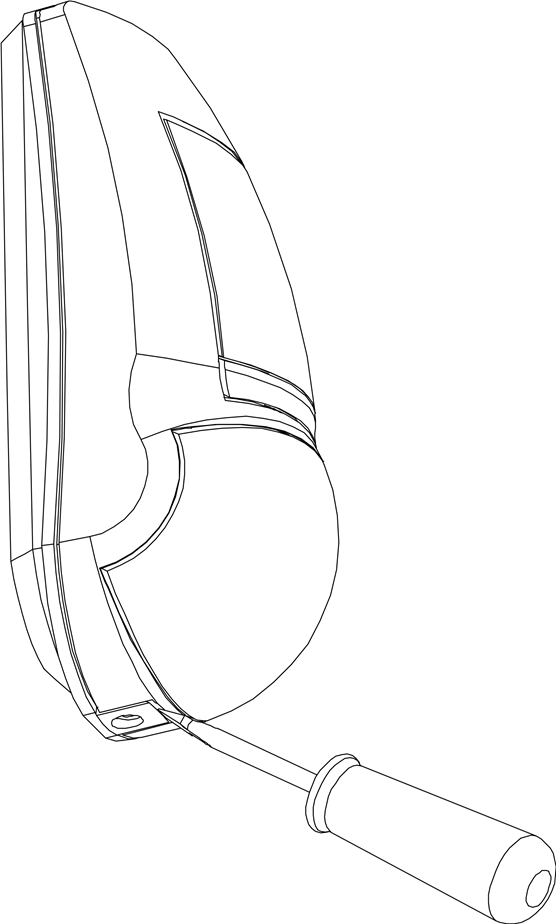

   SLIKA 1 - UKLANJANJE PREDNJE MASKE

2. Uklonite tiskanu ploču tako da raširite dva jezička, koja se nalaze s obje strane donje polovice ploče.
3. Izbijte željene rupe za pravilno ožičenje.
4. Umetnite žicu kroz rupu za pristup žici i montirajte bazu detektora na zid, kut ili strop s potrebnim brojem vijaka i odgovarajućim nosačem.
5. Ponovno instalirajte PC ploču tako da je postavite na donje graničnike i gurnite PCB prema donjem poklopcu.
6. Pristup priključcima ožičenja je jednostavan putem priključnog bloka koji se nalazi na PCB-u. (Slika 3)
7. Vratite poklopac tako da ga vratite u odgovarajući zatvarač dok se ne začuje zvuk zatvaranja.

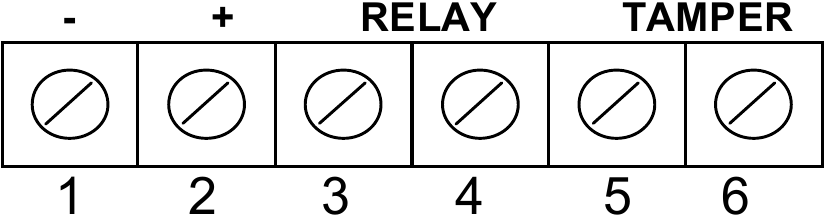

SLIKA 3 - PRIKLJUČCI NA PRIKLJUČNI BLOK

Priključak 1 – Označen " - " (GND)
Spojite na uzemljenje upravljačke jedinice.

Priključak 2 – Označen " + " (+12V)
Spojite na pozitivni naponski izlaz izvora od 8,2 -16Vdc (obično iz alarmne upravljačke jedinice)

Priključci 3 & 4 - Označeni "RELAY"
Ovo su kontaktni releji detektora. Spojite na normalno zatvorenu zonu u upravljačkoj jedinici.

Priključci 5 & 6 - Označeni "TAMPER"
Ako je potrebna funkcija Tamper, spojite ove priključke na 24-satnu normalno zatvorenu zaštitnu zonu u upravljačkoj jedinici. Ako se otvori prednja maska detektora, upravljačkoj jedinici će se poslati trenutni alarmni signal.

RUPE ZA IZBIJANJE

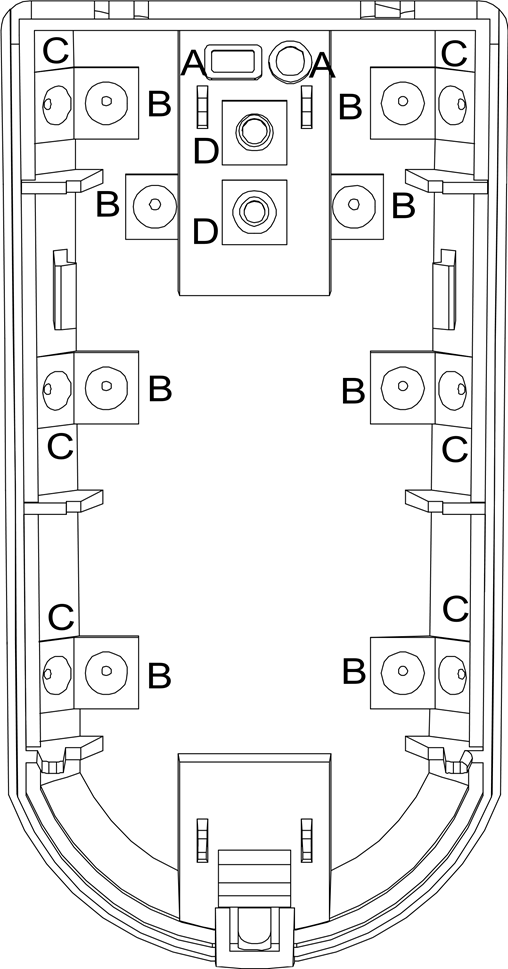

SLIKA 2 - RUPE ZA IZBIJANJE

1. Rupe za pristup žici
2. Koristite za ravno zidno postavljanje
3. Kutno postavljanje - koristite svih 6 rupa. Postavljanje pod oštrim lijevim ili desnim kutom - koristite 3 rupe (gornju, srednju i donju)
4. Za montažu nosača

PODEŠAVANJE OSJETLJIVOSTI MW

JUMPER "JP1" - pruža kontrolu osjetljivosti MW (DOPPLER) prema okruženju.

Gornji položaj – "H" – Visoka osjetljivost
Za normalan rad – trenutna detekcija.

Donji položaj – "L" – Niska osjetljivost
Za teška okruženja.

POTENCIOMETAR "RV1" – podešavanje prema rasponu zaštićenog područja.
Potenciometar na srednjoj skali je ekvivalent udaljenosti od 15 m, na minimalnoj skali – 7 m, a maksimalna skala se koristi samo s LR lećom.

Dimenzija se mijenja ovisno o mjestu instalacije i veličini sobe

PODEŠAVANJE OSJETLJIVOSTI PIR

JUMPER "JP4" - pruža kontrolu osjetljivosti PIR-a prema okruženju.

Gornji položaj – "H" – Visoka osjetljivost
Za stabilna okruženja.

Donji položaj – "L" – Niska osjetljivost
Za teška okruženja.

POTENCIOMETAR "RV2" – podešavanje prema rasponu zaštićenog područja.
Koristite RV2 za podešavanje raspona detekcije između 68% i 100% (tvornički postavljeno na 84%). Zakrenite potenciometar u smjeru kazaljke na satu za povećanje raspona, suprotno od smjera kazaljke na satu za smanjenje raspona.

Nakon podešavanja osjetljivosti, izvršite test hodanja kako biste provjerili optimalnu ispravnu osjetljivost u zaštićenom području.

POSTAVLJANJE NAČINA RADA ALARMA

JUMPER "JP2" OR - AND
Lijevi položaj "OR"
Alarmni signal (aktivacija releja) dogodio se kada je prisutan jedan od signala senzora - PIR OR MW.
Efektivni raspon detekcije je raspon PIR uzorka OR MW uzorka odgovarajuće.

Desni položaj "AND" - Alarmni signal se dogodio samo kada su oba senzora (PIR AND MW) prisutna u isto vrijeme.
Efektivni raspon detekcije je raspon u kojem se sijeku PIR uzorci AND MW režnja.

Morate resetirati detektor s upravljačke ploče prije nego što nove postavke stupe na snagu.

POSTAVKA UKLJUČIVANJA/ISKLJUČIVANJA LED DIODE - JUMPER "JP3" (SLIKA 4)

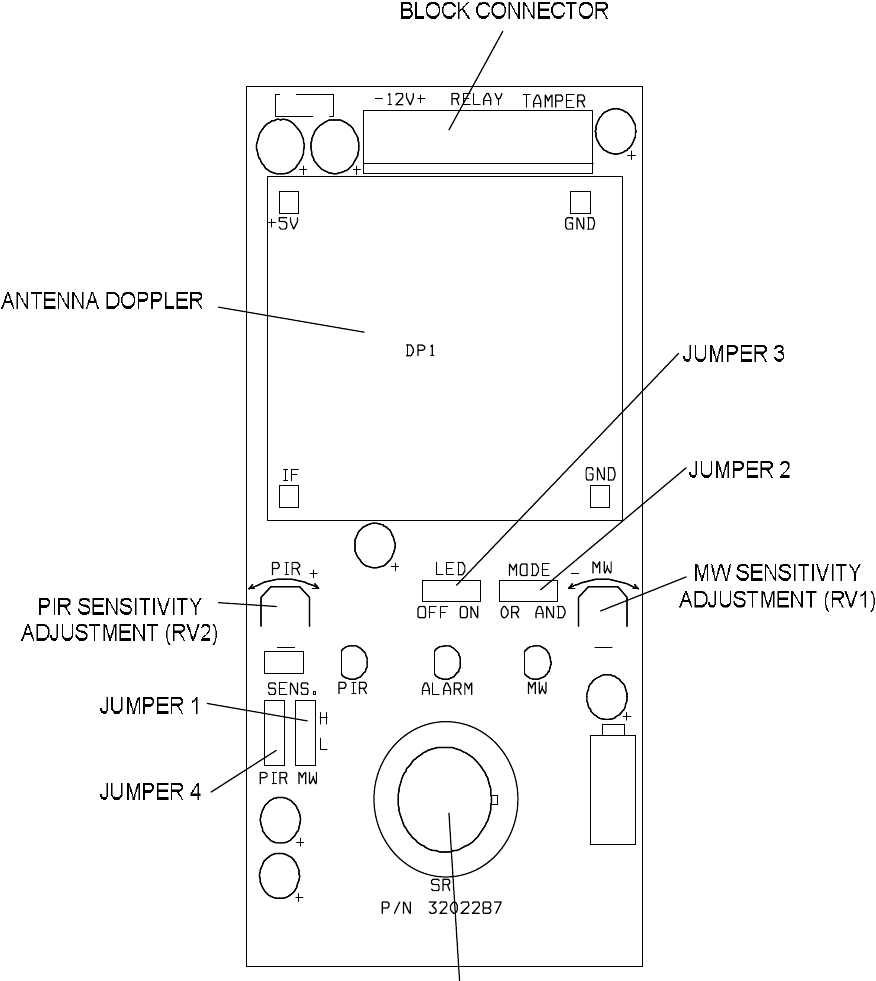

SLIKA 4 - IZGLED TISKANE PLOČICE

Položaj Uključeno (desno) - UKLJUČENA LED DIODA
CRVENA LED dioda aktivirat će se kada je SRDT-15 u stanju alarma.

Položaj Isključeno (lijevo) - ISKLJUČENA LED DIODA
LED diode su isključene.

Napomena: stanje jumpera "JP3" ne utječe na rad releja.
Kada se detektira upad, LED dioda će se aktivirati i alarmni relej prebacit će se u stanje alarma na 1,6 sekundi.

LED INDIKATORI (slika 4)
ŽUTA LED dioda - detekcija MW
ZELENA LED dioda - detekcija PIR
CRVENA LED dioda - Alarm

POSTUPCI TESTIRANJA

Pričekajte jednu minutu vremena zagrijavanja nakon primjene 12 Vdc napajanja. Provedite testiranje s zaštićenim područjem očišćenim od svih ljudi.

Testiranje hodanjem

1. Uklonite prednji poklopac. Postavite LED diodu u položaj ON (uključeno).
2. Ponovno sastavite prednji poklopac.
3. Počnite polako hodati preko zone detekcije.
4. Promatrajte pali li se crvena LED dioda kad god se detektira pokret.
5. Ostavite 5 sekundi između svakog testa da se detektor stabilizira.
6. Nakon što je testiranje hodanjem završeno, možete postaviti LED diodu u položaj OFF (isključeno).

NAPOMENA:
Testiranja hodanjem treba provoditi najmanje jednom godišnje, kako bi se potvrdio ispravan rad i pokrivenost detektora.

UMJERAVANJE MJERILA UZORKA

Da biste umjerili mjerilo uzorka MW, trebate veličinu prostorije (duljinu i kut detekcije).

Za Dopplerov uzorak pogledajte sliku 7 i tablicu 1, gdje je
H – najveći Dopplerov uzorak;
## - broj zone;
a – kut;
X,Y – odgovarajuće koordinate Dopplerovog uzorka.

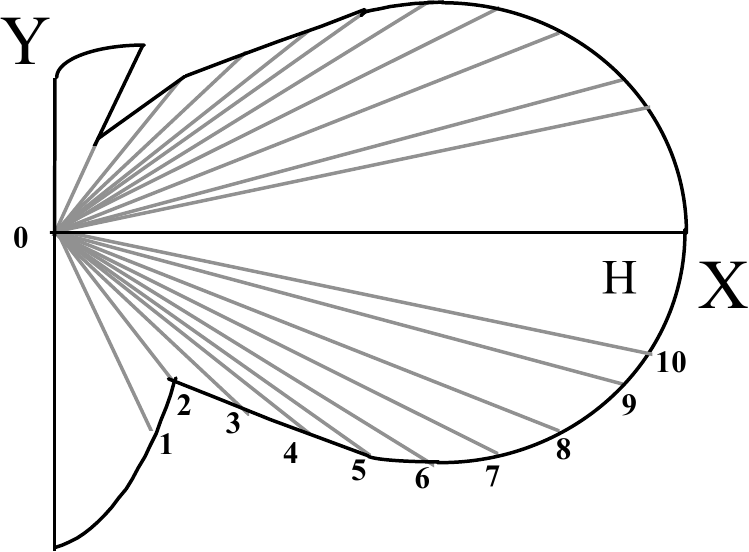

SLIKA 7 - MW UZORAK

Tablica 1:

##	0	1	2	3	4	5	6	7	8	9	10
a	180°	130°	100°	84°	75°	70°	60°	52°	40°	30°	20°
X	0	3	6	9	12	15	18	21	24	27	28,5
Y	10,5	6,09	7,15	6,98	8,01	10,5	10,39	10,24	8,73	7,23	5,03

X,Y odgovaraju (m) točkama uzorka kada je H=30m

Potenciometar RV1 (slika 4) podešava mjerilo uzorka detekcije između 30% i 100% (tvornički postavljeno na 70%). Zakrenite potenciometar u smjeru kazaljke na satu kako biste povećali mjerilo uzorka.
Zakrenite potenciometar u smjeru suprotnom od kazaljke na satu kako biste smanjili mjerilo uzorka.
Potenciometar na min. " – " ekvivalentan je udaljenosti od 6m - 8m.

LEĆE - ZAMJENJIVI UZORCI TVRDIH TIPOVA SFERNIH LEĆA

POKRIVANJE	ŠIROKI KUT	DUGA VERTIKALNA ZAVJESA	ŽIVOTINJSKA STAZA	ZAVJESA
	18m x 18m (60ft x 60ft) ±10%	30m x 2m (100ft x 6.3ft) ±10%	18m x 18m (60ft x 60ft)	15m x 1m (50ft x.3ft)
UKUPNO ZONA	52*	12	18	22

* 18 dugog dometa, 16 srednjeg, 10 kratkog dometa, 6 najbližeg dometa, 2 puzajuće zone.

ZAMJENA LEĆE

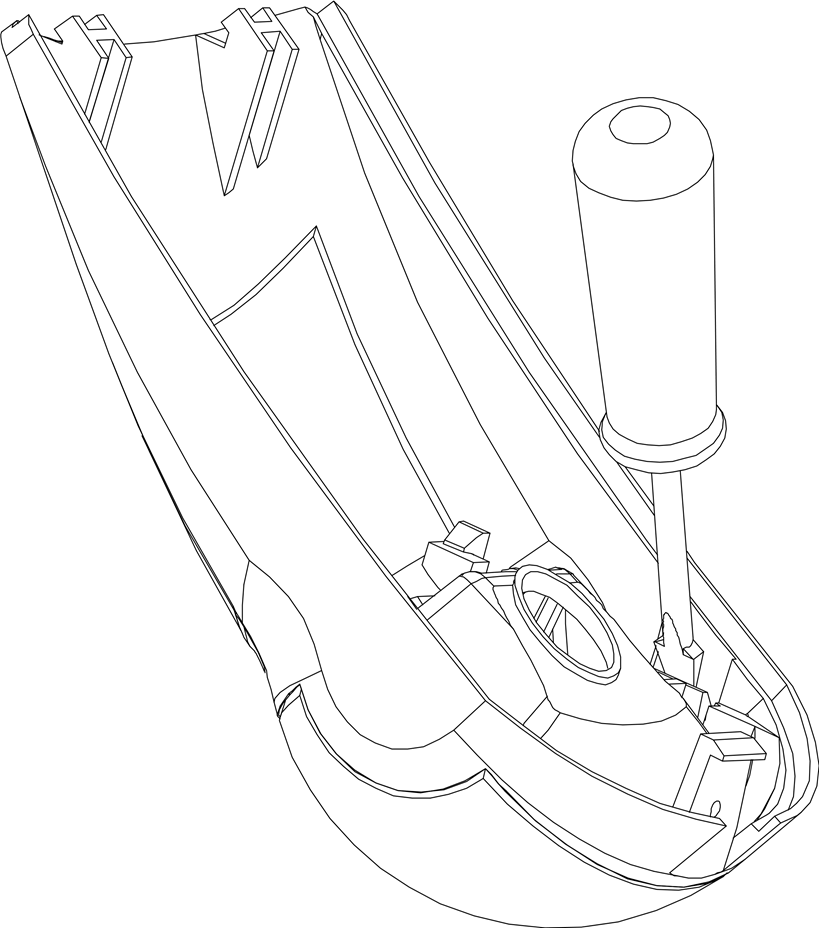

SLIKA 8 - ZAMJENA LEĆE

1. Uklonite prednji poklopac umetanjem ravnog odvijača u odgovarajući utor.
2. Pomoću malog ravnog odvijača pritisnite lijevu ili desnu stranu ugrađene leće, koja će tada iskočiti, sa svojih bočnih desnih i lijevih držača.
3. Odaberite željenu leću i držite je dok pazite da je njezin gornji držač usmjeren prema gore.
4. Učvrstite leću na svoje mjesto ponovnim pritiskom s vanjske strane prednjeg poklopca dok se ne čuje klik, potvrđujući da je nova leća čvrsto umetnuta.
5. Vratite prednji poklopac.

TEHNIČKE SPECIFIKACIJE

Metoda detekcije	Dvostruki element PIR & mikrovalni pulsni Doppler
Ulazna snaga	8,2 do 16 Vdc
Potrošnja struje	Aktivno: 25,5 mA Stanje pripravnosti: 16,5 mA
Kompenzacija temperature	DA
Period alarma	2 +/- 1 sek
Izlaz alarma	N.C 28Vdc 0,1 A s otpornicima za serijsku zaštitu od 10 Ohma
Preklopnik za zaštitu od neovlaštenog otvaranja	N.C 28Vdc 0,1A s otpornikom za serijsku zaštitu od 10 Ohma - otvoren kada se poklopac ukloni
Period zagrijavanja	1 min
LED indikator	Žuta LED lampica treperi tijekom perioda zagrijavanja i samotestiranja, Crvena LED lampica svijetli tijekom alarma Crvena LED lampica: ALARM JEDINICE Zelena LED lampica: PIR KANAL Žuta LED lampica: MW KANAL
Radna temperatura	-20°C do +50°C(-4°F do +122°F)
RFI zaštita	30V/m 10 - 1000MHz
EMI zaštita	50.000V električnih smetnji od udara groma ili napajanja
Zaštita od vidljive svjetlosti	stabilno protiv halogene svjetlosti 2,4 m (8 stopa) ili reflektirane svjetlosti
Središnja frekvencija MW	2,45 GHz
Izlazna snaga MW	min + 5 dBm IERP
MW harmonička emisija	-20 dBm
Dimenzije	137 mm x 70 mm x 53 mm (5,3" x 2,8" x 2,1")
Težina	130 gr. (4.,6 oz)

CROW zadržava pravo izmjene specifikacija bez prethodne najave
