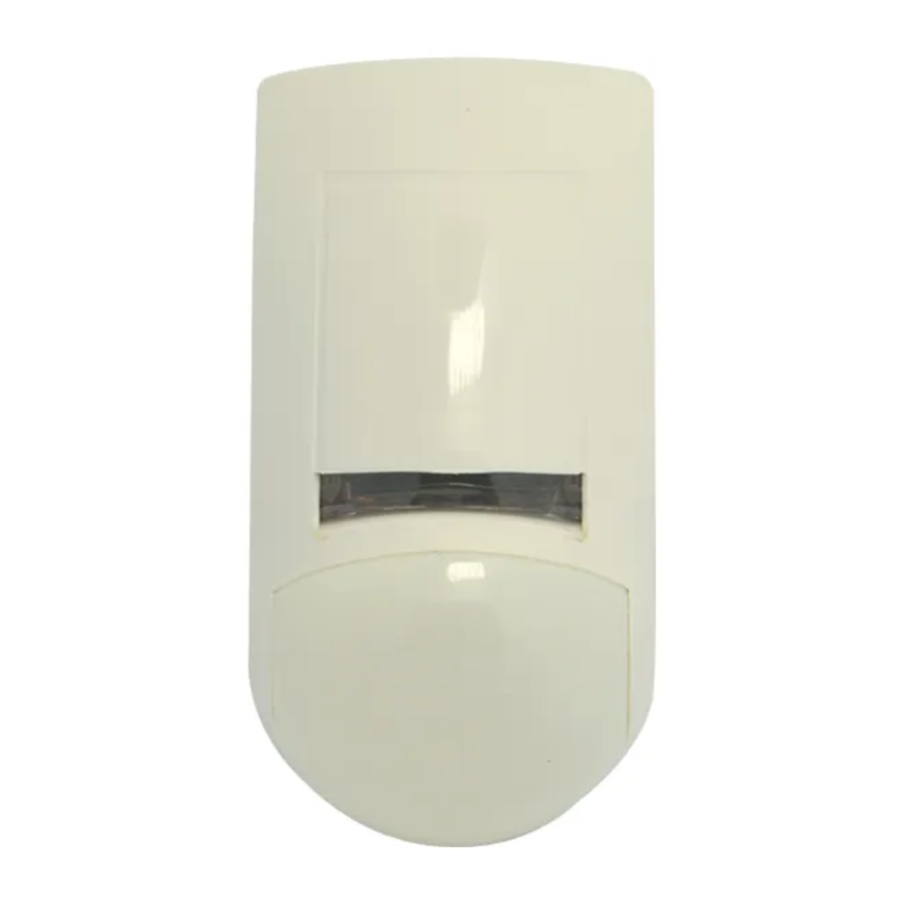

Crow SRDT-15 - Manual de instalare a detectorului pasiv infraroșu și cu microunde

CARACTERISTICI SRDT-15

O nouă generație de detectoare profesionale de mișcare PIR și MW cu analiză a spectrului de dispersie.

• Senzor PYRO cu element dual și lentilă dură pentru performanțe de detecție remarcabile și eliminarea alarmelor false.
• Detecție cu microunde bazată pe conceptul Doppler.
• Modul unic de senzor de mișcare cu microunde cu antenă patch microstrip.
• Electronică bazată pe VLSI cu analiză a spectrului de viteză a mișcării.
• Selecție semnal de alarmă AND & OR.
• Calibrări de instalare la înălțime gratuite.
• Instalare ușor de utilizat cu sau fără suport pivotant.
• Reglare a sensibilității microundelor în 2 direcții.
• Reglare a sensibilității PIR în 2 direcții.
• Compensare bidirecțională a temperaturii.
• Imunitate la mediu.

SRDT-15 este o combinație de detectoare PIR și MW, oferind protecție împotriva intrușilor prin elementul senzor PYRO și MW (bazat pe conceptul Doppler).
Utilizarea microcontrolerului pentru analiza semnalului PIR și MW, cu tehnologie ASIC specială pentru procesarea impulsurilor PIR, asigură o funcționare "fără alarme false".

MONTAREA DETECTORULUI

Alegeți o locație care este cel mai probabil să intercepteze un intrus. (Recomandarea noastră este o instalare în colț). Consultați modelul de detecție în Fig.: 5, 6. Senzorul cu element dual de înaltă calitate detectează mișcarea care traversează fasciculul; este ușor mai puțin sensibil la detectarea mișcării către detector. SRDT-15 funcționează cel mai bine atunci când este prevăzut cu un mediu constant și stabil.
NOTĂ: înălțimea de instalare recomandată este de 2,1 m (opțiune: 1,5 m până la 3,0 m).

FIG. 5 - MODEL DE DETECȚIE WA PIR + MW

FIG. 6 - LENTILĂ CORTINĂ CU RAZĂ LUNGĂ

EVITAȚI URMĂTOARELE LOCAȚII

• Orientat spre lumina directă a soarelui.
• Orientat spre zone supuse unor schimbări rapide de temperatură.
• Zone cu conducte de aer sau fluxuri de aer substanțiale.
• Orientat spre uși metalice.

CERINȚE PRIVIND DIMENSIUNEA FIRULUI

Utilizați următorul tabel pentru a determina ecartamentul și lungimea firului necesare.

ÎNLĂTURAREA CAPACULUI FRONTAL

1. Pentru a scoate capacul frontal, introduceți o șurubelniță plată în fanta dintre partea frontală și partea inferioară deasupra orificiului șurubului de fixare și împingeți ușor, până când capacul frontal este decuplat și se aude clic-ul de deschidere. (Fig. 1)
   FIG. 1 - ÎNLĂTURAREA CAPACULUI FRONTAL

2. Scoateți placa de circuit imprimat prin răspândirea celor două file, care sunt situate pe ambele părți ale jumătății inferioare a plăcii.
3. Spargeți găurile dorite pentru cablarea corectă.
4. Introduceți firul prin orificiul de acces al firului și montați baza detectorului pe perete, colț sau tavan cu numărul necesar de șuruburi și suportul adecvat.
5. Reinstalați placa PC plasând-o pe opritoarele inferioare și împingeți PCB-ul spre capacul inferior.
6. Accesul pentru conexiunile de cablare este ușor prin intermediul blocului terminal situat pe PCB. (Fig. 3)
7. Înlocuiți capacul introducându-l înapoi în știftul de închidere corespunzător până când se aude clic-ul de închidere.

FIG. 3 - CONEXIUNI BLOC TERMINAL

Terminalul 1 – Marcat " - " (GND)
Conectați la împământarea unității de control.

Terminalul 2 – Marcat " + " (+12V)
Conectați la o ieșire de tensiune pozitivă de 8,2 -16Vdc (de obicei de la unitatea de control al alarmei)

Terminale 3 și 4 - Marcate "RELAY" (RELEU)
Acestea sunt contactele releelor de ieșire ale detectorului. Conectați la o zonă normal închisă din unitatea de control.

Terminale 5 și 6 - Marcate "TAMPER" (FRAUDARE)
Dacă este necesară o funcție de fraudare, conectați aceste terminale la o zonă de protecție normal închisă de 24 de ore în unitatea de control. Dacă capacul frontal al detectorului este deschis, un semnal de alarmă imediat va fi trimis către unitatea de control.

GAURI DE ELIMINARE

FIG. 2 - GAURI DE ELIMINARE

1. Găuri de acces pentru fire
2. Utilizați pentru montarea pe perete plat
3. Montare în colț - utilizați toate cele 6 găuri. Montare în unghi ascuțit la stânga sau la dreapta - utilizați 3 găuri (sus, mijloc și jos)
4. Pentru montarea suportului

REGLAREA SENSIBILITĂȚII MW

JUMPER "JP1" - oferă controlul sensibilității MW (DOPPLER) în funcție de mediu.

Poziția Sus – "H" – Sensibilitate ridicată
Pentru funcționare normală – detecție imediată.

Poziția Jos – "L" – Sensibilitate scăzută
Pentru medii dure.

POTENȚIOMETRUL "RV1" – reglare în funcție de raza zonei protejate.
Potențiometrul la scară medie este echivalent cu o distanță de 15 m, la scară minimă – 7 m și scară maximă - este utilizat numai cu lentila LR.

Modificarea dimensiunii în funcție de locația de instalare și dimensiunea camerei

REGLAREA SENSIBILITĂȚII PIR

JUMPER "JP4" - oferă controlul sensibilității PIR în funcție de mediu.

Poziția Sus – "H" – Sensibilitate ridicată
Pentru medii stabile.

Poziția Jos – "L" – Sensibilitate scăzută
Pentru medii dure.

POTENȚIOMETRUL "RV2" – reglare în funcție de raza zonei protejate.
Utilizați RV2 pentru a regla raza de detecție între 68% și 100% (setat din fabrică la 84%). Rotiți potențiometrul în sensul acelor de ceasornic pentru a crește raza, în sens invers acelor de ceasornic pentru a reduce raza.

După reglarea sensibilității, efectuați un test de mers pentru a verifica sensibilitatea corectă optimă în zona protejată.

SETAREA MODULUI DE ALARMĂ

JUMPER "JP2" OR - AND (SAU - ȘI)
Poziția Stânga "OR" (SAU)
Semnalul de alarmă (activarea releelor) a apărut atunci când unul dintre semnalele senzorului - PIR SAU MW - este prezent.
Raza efectivă de detecție este raza modelului PIR SAU modelului MW corespunzător.

Poziția Dreapta "AND" (ȘI) - Semnalul de alarmă a apărut numai atunci când ambii senzori (PIR ȘI MW) sunt prezenți în același timp.
Raza efectivă de detecție este raza în care modelele PIR ȘI lobul MW se intersectează.

Trebuie să resetați detectorul de la panoul de control înainte ca noile setări să intre în vigoare.

ACTIVARE/DEZACTIVARE LED - JUMPER "JP3" (FIG.4)

FIG. 4 - CONFIGURAȚIA PCB

Poziția On (dreapta) - ACTIVARE LED
LED-ul ROȘU se va activa când SRDT-15 este în stare de alarmă.

Poziția Off (stânga) - DEZACTIVARE LED
LED-urile sunt dezactivate.

Notă: starea Jumper-ului "JP3" nu afectează funcționarea releului.
Când este detectată o intruziune, LED-ul se va activa și releul de alarmă va comuta în stare de alarmă timp de 1,6 sec.

INDICATOARE LED (Fig.4)
LED GALBEN - Detecție MW (microunde)
LED VERDE - Detecție PIR
LED ROȘU - Alarmă

PROCEDURI DE TESTARE

Așteptați un minut pentru încălzire după aplicarea alimentării de 12 Vcc. Efectuați testarea cu zona protejată eliberată de toate persoanele.

Test de mers

1. Îndepărtați capacul frontal. Setați LED-ul în poziția ON (pornit).
2. Reasamblați capacul frontal.
3. Începeți să mergeți încet prin zona de detecție.
4. Observați că LED-ul roșu se aprinde ori de câte ori este detectată mișcare.
5. Permiteți 5 sec. între fiecare test pentru ca detectorul să se stabilizeze.
6. După ce testul de mers este finalizat, puteți seta LED-ul în poziția OFF (oprit).

NOTĂ:
Testele de mers trebuie efectuate cel puțin o dată pe an, pentru a confirma funcționarea corectă și acoperirea detectorului.

CALIBRAREA SCĂRII MODELULUI

Pentru a calibra scara modelului MW (microunde), aveți nevoie de dimensiunea camerei (lungime și unghi de detecție).

Pentru modelul Doppler, consultați fig.7 și tabelul 1, unde
H – maximul modelului Doppler;
## - numărul zonei;
a – unghiul;
X,Y – coordonatele corespunzătoare ale modelului Doppler.

FIG. 7 - MODEL MW (MICROUNDE)

Tabelul 1:

X,Y corespund (m) punctelor modelului când H=30m

Potențiometrul RV1 (Fig. 4) ajustează scara modelului de detecție între 30% și 100% (setat din fabrică la 70%). Rotiți potențiometrul în sensul acelor de ceasornic pentru a crește scara modelului.
Rotiți potențiometrul în sens invers acelor de ceasornic pentru a micșora scara modelului.
Potențiometrul la min. " – " este echivalent cu o distanță de 6m - 8m.

LENTILE - MODELE DE LENTILE SFERICE INTERSCHIMBABILE DE TIP DUR

* 18 rază lungă, 16 intermediară, 10 rază scurtă, 6 rază cea mai apropiată, 2 zone de târâre.

ÎNLOCUIREA LENTILEI

FIG. 8 - ÎNLOCUIREA LENTILEI

1. Îndepărtați capacul frontal introducând o șurubelniță plată în fanta corespunzătoare.
2. Folosind o șurubelniță plată mică, apăsați pe partea stângă sau dreaptă a lentilei instalate, care apoi va ieși din pinii de fixare laterali, dreapta și stânga.
3. Selectați lentila dorită și țineți-o asigurându-vă că pinul de fixare superior este orientat în sus.
4. Fixați lentila la locul ei apăsând din nou din exteriorul capacului frontal până când se aude un clic, confirmând că noua lentilă este bine introdusă.
5. Înlocuiți capacul frontal.

SPECIFICAȚII TEHNICE

CROW rezervă drepturile de a schimba specificațiile fără notificare prealabilă
