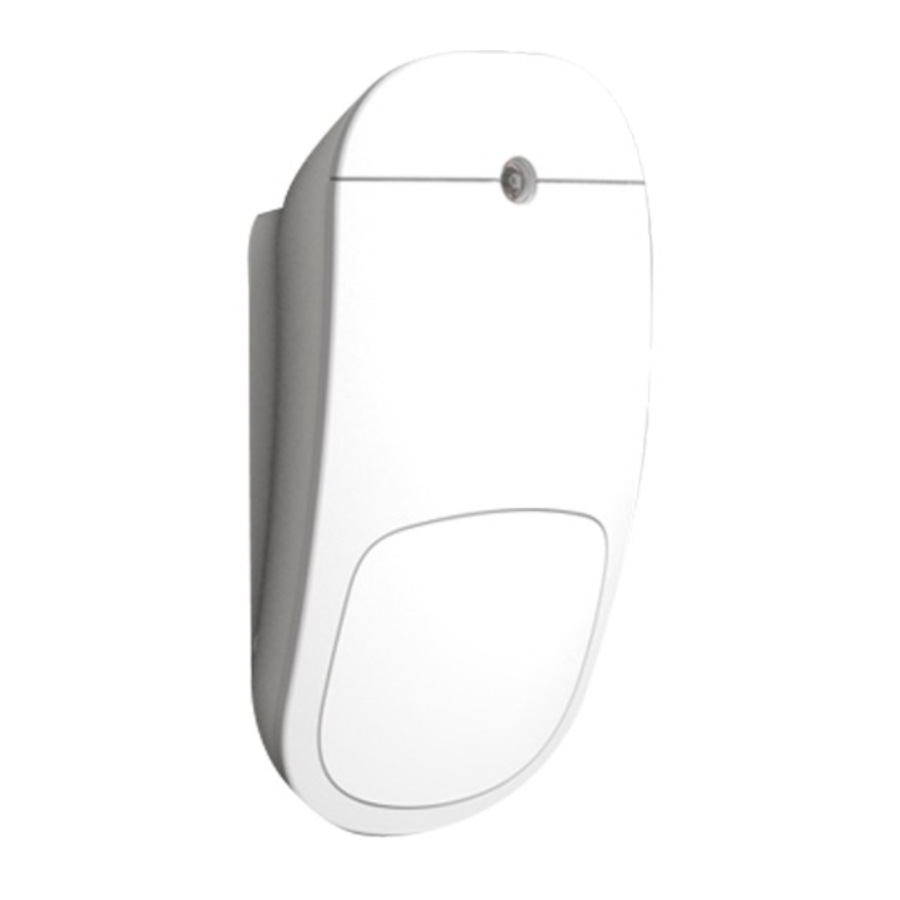

Crow SH-PIR-8F, SH-PIR-9F - Manual de utilizare pentru DETECTORUL DE MIȘCARE PIR WIRELESS BIDIRECȚIONAL

CARACTERISTICILE PRODUSULUI

SH-PIR este un detector de mișcare wireless avansat, complet supervizat, cu curent redus, care include un transceiver FW2 pentru o funcționare fiabilă a sistemului, combinat cu cea mai avansată metodă de detectare Mirror Optics.

• Freewave2™ Two Way ISM (ISM bidirecțional Freewave2™)
• GFSK cu 5 frecvențe și LBT.
• Consum de curent ultra redus.
• Imunitate la caracteristica de atenuare
• Alimentat de o baterie litiu de 3V tip CR123A.
• Detectarea mișcării până la 12 metri
• Durata de viață a bateriei de până la 5 ani.
• Frecvențe de operare: 868MHz / 916MHz
• Transmiterea evenimentelor:
  • Alarmă
  • Deschidere/Închidere la Tentativă de Manipulare
  • Supervizare
  • Starea bateriei
• Indicații LED bicolore
• Rază de transmisie de până la 500 m în spațiu deschis.
• Configurabil de la distanță.
• Imun la animale de companie de până la 25 kg.

DESCHIDEREA DETECTORULUI

ÎNLĂTURAREA SUPORTULUI

INTRODUCEREA BATERIEI

Bateria poate fi înlocuită de utilizator. Tip baterie: Baterie litiu de 3V tip CR123A

MONTAREA DETECTORULUI

Evitați următoarele locații:

• Orientat spre lumina directă a soarelui.
• Orientat spre zone care pot schimba temperatura rapid.
• Zone unde există conducte de aer sau fluxuri de aer substanțiale.

ACOPERIREA DETECȚIEI

Înălțimea de montare recomandată – 2,1 m până la 2,3 m

PROCESUL DE ÎNVĂȚARE

Pentru procesul de împerechere, vă rugăm să consultați instrucțiunile panoului de control.
Pentru a împerechea dispozitivul cu panoul Shepherd™, vă rugăm să procedați după cum urmează:

TESTAREA DETECTORULUI

După împerecherea și instalarea detectorului, vă recomandăm să efectuați teste de mers și de transmisie.

Motion Transmission Test (Test de Transmisie a Mișcării)
Mersul prin fața detectorului dintr-o parte în alta va provoca transmisii de alertă de mișcare. Verificați dacă primiți indicația pe panoul de control. Acordați atenție faptului că, datorită funcției APS, este necesar să așteptați 30 de secunde între 2 indicații consecutive.

Walk Test (Test de Mers)

Tamper Transmission Test (Test de Transmisie la Tentativă de Manipulare)
Schimbarea stării comutatorului de manipulare (prin atașarea/îndepărtarea dispozitivului de pe/de la suport) va provoca transmisii de manipulare.

TRANSMITEREA EVENIMENTELOR

SUPERVISION (SUPERVIZARE) – O transmisie periodică (configurabilă) care indică prezența detectorului.
ALARM (ALARMĂ) – Transmisie de alarmă declanșată de dispozitiv care indică detectarea mișcării. LED-ul roșu va clipi o dată.
LOW BAT (BATERIE SLABĂ)– Ori de câte ori bateria atinge nivelul scăzut (2,8 V), va fi trimis un semnal de Baterie Slabă. Când nivelul bateriei scade sub nivelul de întrerupere (2,6 V), dispozitivul va înceta să funcționeze, iar LED-ul roșu va clipi timp de 10 secunde și apoi se va stinge.
TAMPER (TENTATIVĂ DE MANIPULARE) – Ori de câte ori capacul este îndepărtat de pe suport sau dispozitivul este smuls de pe perete, va fi transmis un mesaj cu semnalul "Tamper ON" ("Tentativă de Manipulare ACTIVATĂ"). Când capacul va fi returnat, va fi transmis un semnal "Tamper OFF" ("Tentativă de Manipulare OPRITĂ").

ÎNLOCUIREA BATERIEI

Bateria trebuie înlocuită cu litiu de 3V
Modele precum

1. VARTA CR123A
2. GP CR123A

RISC DE EXPLOZIE DACĂ BATERIA ESTE ÎNLOCUITĂ CU UN TIP/MODEL DIFERIT. ARUNCAȚI BATERIILE UZATE CONFORM INSTRUCȚIUNILOR ACESTORA

SPECIFICAȚII

Metoda de Detecție	Element PYRO
Protocol de Comunicare	Freewave2™ Two Way ISM GFSK cu 5 frecvențe și LBT
Frecvențe de Operare	868-869MHz sau 916-917MHz
Identificare	Număr de serie ID unic – 24 biți
Transmiterea Evenimentelor	Alarmă, Tentativă de Manipulare, Supervizare, Baterie Slabă, Menținere în Viață.
Timp de Supervizare	7 min implicit (configurabil între 1 și 30 min)
Rază de Transmisie	500m în spațiu deschis
Baterie	Litiu de 3V tip CR123A
Durata de Viață a Bateriei	Până la 5 ani
Consum de Curent	Standby ~11 A Modul de Recepție ~24 mA Modul de Transmisie ~45 mA Putere de Transmisie până la 14dBm Baterie Slabă 2,8V Întrerupere 2,6V
Comutator de Manipulare	Îndepărtarea Capacului Frontal și a Peretelui
Temperatura de Operare	-10ºC până la +55ºC
Dimensiuni	108mm x 58mm x 43mm
Greutate (incl. bateria)	90 gr.

APROBĂRI DE STANDARDE

SH-PIR respectă cerințele esențiale stabilite de:

• Directiva RTTE: 1999/5/EC
• Directiva EMC: 2004/108/EC
• Directiva privind Tensiunea Joasă: 2006/95/EC

Standardele armonizate aplicabile acestor produse sunt:

• EN 50130-4
• EN 61000-6-3
• EN 301 489-1
• EN 301 489-3
• EN 300 220-1
• EN 300 220-2
• EN 60950-1

Standarde și Directive suplimentare aplicabile acestui produs sunt:

• EN 50131-1
• EN 50131-2-2
• EN 50131-6
• EN 50131-5-3
• EN 50130-5

Grad de Securitate 2, Clasa de Mediu II
Alimentare de tip C
Organism de certificare: Telefication B.V.

CERTIFICAT DE POLITICĂ DE GARANȚIE

Crow garantează că aceste produse sunt lipsite de defecte de materiale și de manoperă în condiții normale de utilizare și service pentru o perioadă de 24 de luni de la ultima zi a săptămânii și a anului ale căror numere sunt imprimate pe placa de circuit imprimat din interiorul acestor produse.

sales@crow.co.il
support@crow.co.il
www.thecrowgroup.com

Aceste instrucțiuni înlocuiesc toate edițiile anterioare aflate în circulație înainte de decembrie 2017
