Crow SH-PIR-8F, SH-PIR-9F - MANUAL DETEKTOR GERAK PIR NIRKABEL DUA ARAH

Isi

1 FITUR PRODUK
2 PEMBUKAAN DETEKTOR
3 PELEPASAN BRACKET
4 PEMASANGAN BATERAI
5 PEMASANGAN DETEKTOR
6 CAKUPAN DETEKSI
7 PROSES PEMBELAJARAN
8 PENGUJIAN DETEKTOR
9 TRANSMISI ACARA
10 PENGGANTIAN BATERAI
11 SPESIFIKASI
12 PERSETUJUAN STANDAR
13 SERTIFIKAT KEBIJAKAN GARANSI
14 Referensi
15 Unduh manual
16 Dalam Bahasa Lain

FITUR PRODUK

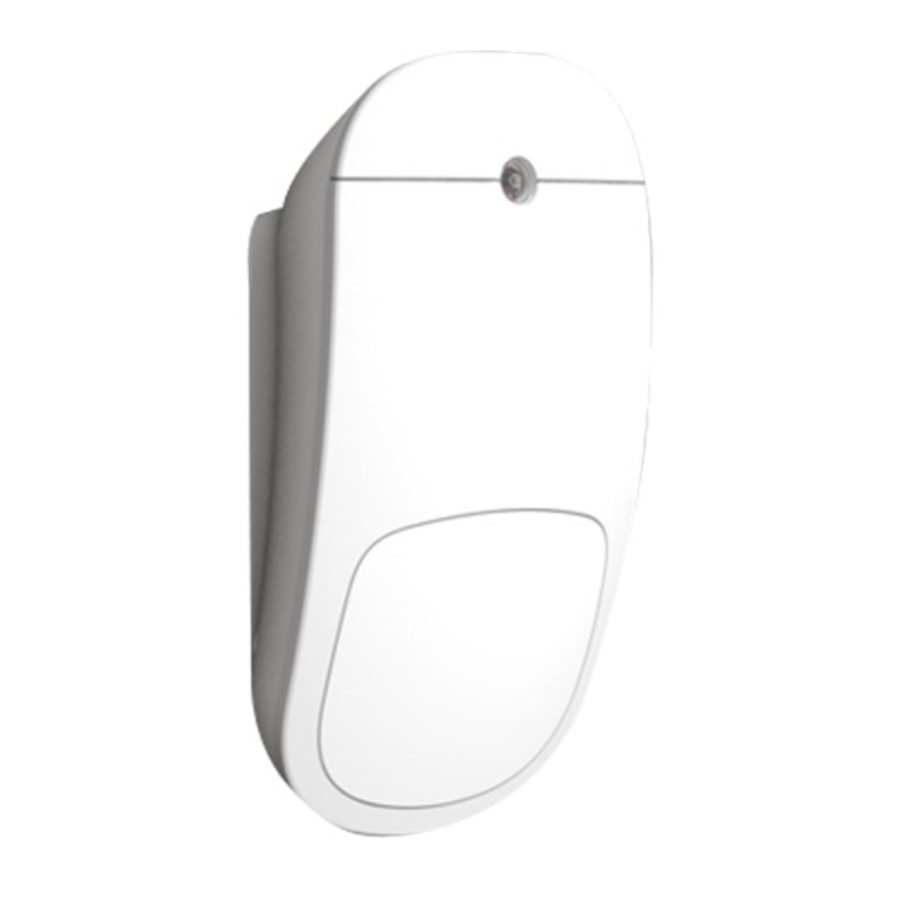

SH-PIR adalah detektor gerak nirkabel arus rendah yang canggih dan diawasi sepenuhnya yang mencakup transceiver FW2 untuk operasi sistem yang andal dikombinasikan dengan metode deteksi Mirror Optics tercanggih.

Freewave2™ Two Way ISM
GFSK dengan 5 frekuensi & LBT.
Konsumsi arus Ultra Rendah.
Kekebalan terhadap fitur attenuasi
Didukung oleh baterai Lithium 3V Tipe CR123A.
Deteksi Gerakan hingga 12 meter
Masa pakai baterai hingga 5 tahun.
Frekuensi Operasi: 868MHz / 916MHz
Transmisi Acara:
- Alarm
- Tamper Buka/Tutup
- Pengawasan
- Status baterai
Indikasi LED Dua Warna
Jangkauan transmisi hingga 500m di ruang terbuka.
Dapat dikonfigurasi dari jarak jauh.
Kebal hewan peliharaan hingga 25kg.

PEMBUKAAN DETEKTOR

PELEPASAN BRACKET

PEMASANGAN BATERAI

Baterai dapat diganti oleh pengguna Jenis baterai: 3V Tipe CR123A Lithium

PEMASANGAN DETEKTOR

Hindari lokasi berikut:

Menghadap langsung ke sinar matahari.
Menghadap area yang dapat berubah suhu dengan cepat.
Area di mana terdapat saluran udara atau aliran udara yang besar.

CAKUPAN DETEKSI

Tinggi pemasangan yang disarankan – 2.1m hingga 2.3m

PROSES PEMBELAJARAN

Untuk proses pemasangan, silakan merujuk ke instruksi panel kontrol Anda.
Untuk memasangkan perangkat Anda dengan Shepherd™panel, silakan lanjutkan sebagai berikut:

Masuk ke mode instalasi melalui "Installer Webpage" (Halaman Web Installer)
Buka "Zones" (Zona) dan pilih zona # yang ingin Anda pelajari
Add Zone (Tambahkan Zona) - (Pengingat: masukkan Tipe Tautan "ISM", ID perangkat, Tipe Perangkat "Infrared motion detector" (detektor gerak inframerah).)
Atur konfigurasi detektor: waktu pengawasan. Jumlah pulsa...dan lain-lain dan simpan konfigurasi.
Tempatkan baterai seperti yang diinstruksikan pada Gambar 3 dan tunggu hingga LED Merah berhenti berkedip.
Perangkat harus mendaftar ke Panel Kontrol.
Ketika proses pendaftaran berhasil diselesaikan, LED Hijau akan terus menyala selama 3 detik dan kemudian mati.
Jika LED Hijau terus berkedip lebih dari 5 menit dan berhenti. Silakan periksa detail pengaturan PIR, lepaskan baterai dan ulangi langkah 4,5,6

PENGUJIAN DETEKTOR

Setelah memasangkan dan memasang detektor, kami sarankan untuk melakukan uji jalan dan transmisi.

Motion Transmission Test (Uji Transmisi Gerakan)
Berjalan melintasi di depan detektor dari satu sisi ke sisi lain akan menyebabkan transmisi peringatan gerakan. Verifikasi penerimaan indikasi pada panel kontrol Anda. Perhatikan bahwa karena fitur APS diperlukan menunggu 30 detik antara 2 indikasi berturut-turut.

Walk Test (Uji Jalan)

Aktifkan mode uji jalan melalui Web Installer (di tingkat ikhtisar), untuk lembaga uji jalan gunakan manual Panel.
Lakukan beberapa jalan melintasi di depan detektor dan lihat hasilnya di tampilan Overview (Ikhtisar).

Tamper Transmission Test (Uji Transmisi Tamper)
Mengubah status sakelar tamper (dengan memasang / melepas perangkat ke / dari Bracket) akan menyebabkan transmisi tamper.

TRANSMISI ACARA

SUPERVISION (PENGAWASAN) – Transmisi berkala (dapat dikonfigurasi) yang menunjukkan keberadaan detektor.
ALARM – Transmisi alarm dipicu oleh perangkat yang menunjukkan deteksi Gerakan. LED Merah akan berkedip sekali.
LOW BAT (BATERAI LEMAH) – Setiap kali baterai mencapai level rendah (2.8V), sinyal Baterai Lemah akan dikirim. Ketika level Baterai turun di bawah level Cut Off (2.6V) perangkat akan berhenti berfungsi dan LED Merah akan berkedip selama 10 detik dan kemudian mati.
TAMPER – Setiap kali penutup dilepas dari Bracket atau perangkat terlepas dari dinding, pesan akan dikirim dengan sinyal "Tamper ON" (Tamper AKTIF). Ketika penutup dikembalikan, sinyal "Tamper OFF" (Tamper MATI) akan dikirim.

PENGGANTIAN BATERAI

Baterai harus diganti dengan Lithium 3V
Model seperti

VARTA CR123A
GP CR123A

RISIKO LEDAKAN JIKA BATERAI DIGANTI DENGAN JENIS / MODEL YANG BERBEDA. BUANG BATERAI BEKAS SESUAI DENGAN INSTRUKSI

SPESIFIKASI

Metode Deteksi	Elemen PYRO
Protokol Komunikasi	Freewave2™ Two Way ISM GFSK dengan 5 frekuensi & LBT
Frekuensi Operasi	868-869MHz atau 916-917MHz
Identifikasi	Nomor seri ID Unik – 24 bit
Transmisi Acara	Alarm, Tamper, Pengawasan, Baterai Lemah, Tetap Hidup.
Waktu Pengawasan	7 menit secara default (dapat dikonfigurasi antara 1 hingga 30 menit)
Jangkauan Transmisi	500m di ruang terbuka
Baterai	3V Tipe CR123A Lithium
Masa pakai baterai	Hingga 5 tahun
Konsumsi Arus	Siaga ~11 A Mode Terima ~24 mA Mode Transmisi ~45 mA Daya Transmisi hingga 14dBm Baterai Lemah 2.8V Cut Off 2.6V
Sakelar Tamper	Penutup Depan dan Pelepasan Dinding
Suhu Operasi	-10ºC hingga +55ºC
Dimensi	108mm x 58mm x 43mm
Berat (termasuk baterai)	90 gr.

PERSETUJUAN STANDAR

SH-PIR sesuai dengan persyaratan penting yang ditetapkan oleh:

Arahan RTTE: 1999/5/EC
Arahan EMC: 2004/108/EC
Arahan Tegangan Rendah: 2006/95/EC

Standar Harmonisasi yang berlaku untuk produk ini adalah:

EN 50130-4
EN 61000-6-3
EN 301 489-1
EN 301 489-3
EN 300 220-1
EN 300 220-2
EN 60950-1

Standar dan Arahan Tambahan yang berlaku untuk produk ini adalah:

EN 50131-1
EN 50131-2-2
EN 50131-6
EN 50131-5-3
EN 50130-5

Tingkat Keamanan 2, Kelas Lingkungan II
Catu daya Tipe C
Badan sertifikasi: Telefication B.V.

SERTIFIKAT KEBIJAKAN GARANSI

Crow menjamin produk ini bebas dari cacat bahan dan pengerjaan dalam penggunaan dan layanan normal untuk jangka waktu 24 bulan sejak hari terakhir minggu dan tahun yang nomornya tercetak pada papan sirkuit cetak di dalam produk ini.

sales@crow.co.il
support@crow.co.il
www.thecrowgroup.com

Instruksi ini menggantikan semua edisi sebelumnya yang beredar sebelum Desember 2017
