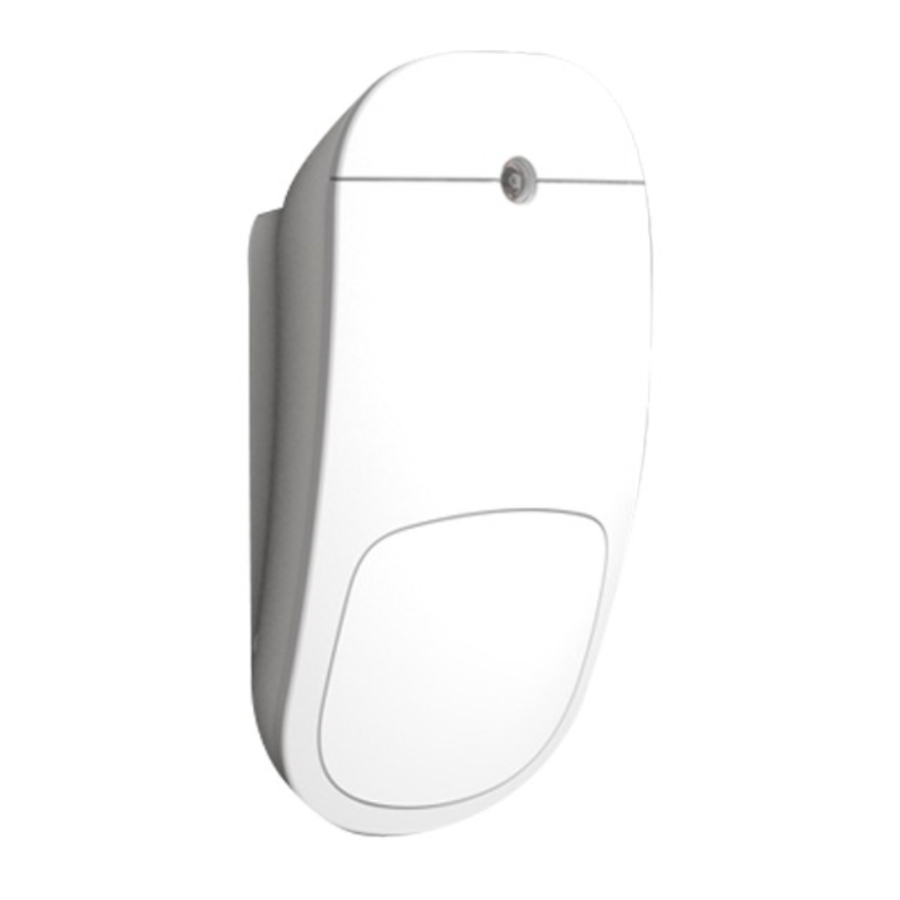

Crow SH-PIR-8F, SH-PIR-9F - TWEE-RICHTINGS DRAADLOZE PIR-BEWEGINGSMELDER Handleiding

PRODUCTEIGENSCHAPPEN

De SH-PIR is een geavanceerde, volledig bewaakte draadloze bewegingsmelder met een laag stroomverbruik die een FW2-transceiver bevat voor een betrouwbare werking van het systeem in combinatie met de meest geavanceerde Mirror Optics detectiemethode.

• Freewave2™ Twee-richtings ISM
• GFSK met 5 frequenties & LBT.
• Ultra laag stroomverbruik.
• Immuniteit voor dempingsfunctie
• Gevoed door een 3V Type CR123A Lithium batterij.
• Bewegingsdetectie tot 12 meter
• Levensduur batterij tot 5 jaar.
• Werkfrequenties: 868MHz / 916MHz
• Gebeurtenisoverdracht:
  • Alarm
  • Sabotage Open/Dicht
  • Supervisie
  • Batterijstatus
• Bi-Color LED indicaties
• Tot 500m zendbereik in open ruimte.
• Op afstand configureerbaar.
• Huisdiervriendelijk tot 25kg.

DETECTOR OPENEN

BEVESTIGING VERWIJDEREN

BATTERIJ PLAATSEN

De batterij kan door de gebruiker worden vervangen. Batterijtype: 3V Type CR123A Lithium

DETECTOR MONTAGE

Vermijd de volgende locaties:

• Gericht op direct zonlicht.
• Gericht op gebieden waar de temperatuur snel kan veranderen.
• Gebieden waar luchtkanalen of aanzienlijke luchtstromen zijn.

DETECTIE BEREIK

Aanbevolen montagehoogte – 2,1m tot 2,3m

LEERPROCES

Raadpleeg de instructies van uw bedieningspaneel voor het koppelingsproces.
Om uw apparaat te koppelen met Shepherd™-paneel, gaat u als volgt te werk:

1. Ga naar de installatiemodus via de "Installer Webpage" ("Installateur Webpagina")
2. Ga naar "Zones" ("Zones") en selecteer de zone # die u wilt leren
3. Zone toevoegen - (Herinnering: voeg Link Type "ISM", apparaat-ID, Apparaattype "Infrarood bewegingsmelder" toe.)
4. Stel de detectorconfiguratie in: supervisietijd. Pulstelling...enz. en sla de configuratie op.
5. Plaats een batterij zoals aangegeven in Figuur 3 en wacht tot de rode LED stopt met knipperen.
6. Het apparaat moet zich registreren bij het bedieningspaneel.
7. Wanneer het registratieproces succesvol is voltooid, brandt de groene LED continu gedurende 3 seconden en gaat vervolgens uit (OFF).
8. Als de groene LED langer dan 5 minuten blijft knipperen en stopt. Controleer de PIR-instellingen, verwijder de batterijen en herhaal stap 4,5,6

DETECTOR TESTEN

Na het koppelen en installeren van de detector, raden we aan om loop- en transmissietests uit te voeren.

Bewegingstransmissietest
Door voor de detector langs te lopen van de ene naar de andere kant, worden bewegingswaarschuwingen verzonden. Verifieer of u de indicatie ontvangt op uw bedieningspaneel. Let op: vanwege de APS-functie is het vereist om 30 seconden te wachten tussen 2 opeenvolgende indicaties.

Looptest

• Activeer de looptestmodus via de Web Installer (in het overzichtsniveau), voor looptestinstellingen gebruikt u de paneelhandleiding.
• Maak enkele loopbewegingen voor de detector en bekijk de resultaten in het overzichtsdisplay.

Sabotagetransmissietest
Het wijzigen van de sabotageschakelaarstatus (door het apparaat aan/van de beugel te bevestigen/verwijderen) veroorzaakt sabotagetransmissies.

GEBEURTENISOVERDRACHT

SUPERVISIE – Een periodieke transmissie (configureerbaar) die de aanwezigheid van de detector aangeeft.
ALARM – Alarmtransmissie geactiveerd door het apparaat dat bewegingsdetectie aangeeft. De rode LED knippert één keer.
LOW BAT– Wanneer de batterij het lage niveau (2,8 V) bereikt, wordt een Batterij bijna leeg-signaal verzonden. Wanneer het batterijniveau onder het Cut Off-niveau (2,6 V) zakt, stopt het apparaat met functioneren en knippert de rode LED gedurende 10 seconden en wordt vervolgens uitgeschakeld (Off).
TAMPER – Wanneer de afdekking van de beugel wordt verwijderd of het apparaat van de muur wordt getrokken, wordt een bericht verzonden met het signaal "Tamper ON" ("Sabotage AAN"). Wanneer de afdekking wordt teruggeplaatst, wordt een signaal "Tamper OFF" ("Sabotage UIT") verzonden.

BATTERIJ VERVANGEN

De batterij moet worden vervangen door 3V Lithium
Modellen zoals

1. VARTA CR123A
2. GP CR123A

EXPLOSIEGEVAAR ALS DE BATTERIJ WORDT VERVANGEN DOOR EEN ANDER TYPE / MODEL. GEBRUIKTE BATTERIJEN VOLGENS DE INSTRUCTIES WEGGOOIEN

SPECIFICATIE

Detectiemethode	PYRO-element
Communicatieprotocol	Freewave2™ Twee-richtings ISM GFSK met 5 frequenties & LBT
Werkfrequenties	868-869MHz of 916-917MHz
Identificatie	Uniek ID serienummer – 24 bit
Gebeurtenisoverdracht	Alarm, Sabotage, Supervisie, Batterij bijna leeg, Keep Alive.
Supervisietijd	7 min standaard (configureerbaar tussen 1 en 30 min)
Zendbereik	500m in open ruimte
Batterij	3V Type CR123A Lithium
Levensduur batterij	Tot 5 jaar
Stroomverbruik	Stand-by ~11 A Ontvangstmodus ~24 mA Zendmodus ~45 mA Zendvermogen tot 14dBm Batterij bijna leeg 2,8V Cut Off 2,6V
Sabotageschakelaar	Voorkant en verwijdering van de muur
Bedrijfstemperatuur	-10ºC tot +55ºC
Afmetingen	108mm x 58mm x 43mm
Gewicht (incl. batterij)	90 gr.

NORMEN GOEDKEURINGEN

De SH-PIR voldoet aan de essentiële eisen die zijn vastgelegd in:

• RTTE-richtlijn: 1999/5/EC
• EMC-richtlijn: 2004/108/EC
• Laagspanningsrichtlijn: 2006/95/EC

Geharmoniseerde normen die van toepassing zijn op deze producten zijn:

• EN 50130-4
• EN 61000-6-3
• EN 301 489-1
• EN 301 489-3
• EN 300 220-1
• EN 300 220-2
• EN 60950-1

Aanvullende normen en richtlijnen die van toepassing zijn op dit product zijn:

• EN 50131-1
• EN 50131-2-2
• EN 50131-6
• EN 50131-5-3
• EN 50130-5

Beveiligingsklasse 2, Omgevingsklasse II
Voeding Type C
Certificatie-instantie: Telefication B.V.

GARANTIEBELEID CERTIFICAAT

Crow garandeert dat deze producten vrij zijn van defecten in materialen en vakmanschap bij normaal gebruik en onderhoud gedurende een periode van 24 maanden vanaf de laatste dag van de week en het jaar waarvan de nummers zijn afgedrukt op de gedrukte printplaat in deze producten.

sales@crow.co.il
support@crow.co.il
www.thecrowgroup.com

Deze instructies vervangen alle eerdere versies die in omloop waren vóór december 2017
