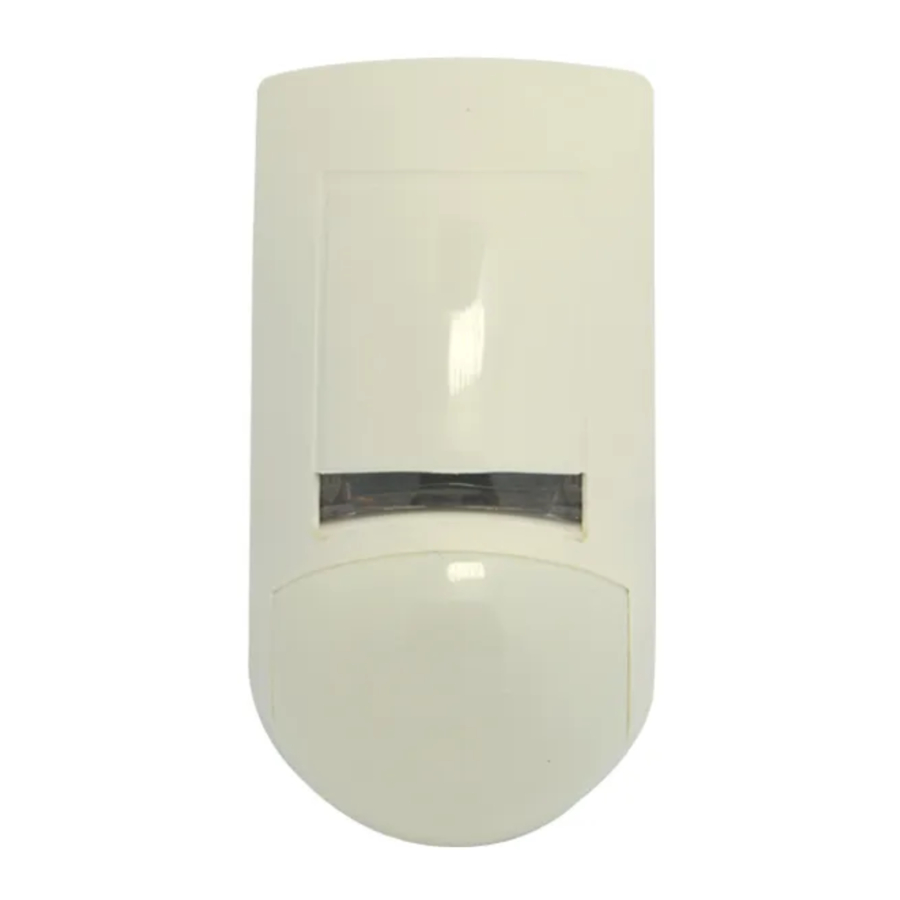

Crow SRDT-15 - Installatiehandleiding voor passieve infrarood- & microgolfdetector

SRDT-15 KENMERKEN

Een nieuwe generatie professionele bewegingsdetectoren met gespreide spectrumanalyse PIR & MW.

• Dubbel element PYRO sensor en harde lens voor uitstekende detectieprestaties en eliminatie van valse alarmen.
• Microgolfdetectie op basis van het Doppler-concept.
• Unieke microgolfbewegingssensormodule met microstrip patchantenne.
• VLSI-gebaseerde elektronica met bewegingssnelheidsspectrumanalyse.
• EN & OF alarmsignaalselectie.
• Hoogte-installatiekalibraties vrij.
• Gebruiksvriendelijke installatie met of zonder draaibare beugel.
• 2-weg microgolfgevoeligheidsaanpassing.
• 2-weg PIR-gevoeligheidsaanpassing.
• BI directionele temperatuurcompensatie.
• Milieu-immuniteit.

De SRDT-15 is een combinatie van PIR- en MW-detectoren, die bescherming biedt tegen indringers door PYRO-sensorelement en MW (gebaseerd op het Doppler-concept).
Het gebruik van een micro controller voor PIR- & MW-signaalanalyse, met speciale ASIC-technologie voor PIR-pulsverwerking, verzekert een "valse alarmvrije" (false alarm free) werking.

DE DETECTOR MONTEREN

Kies een locatie waar de kans het grootst is dat een indringer wordt onderschept. (Onze aanbeveling is een hoekinstallatie). Zie detectiepatroon in Fig.: 5, 6. De dual-element hoogwaardige sensor detecteert beweging die de bundel kruist; hij is iets minder gevoelig voor het detecteren van beweging richting de detector. De SRDT-15 presteert het beste wanneer hij wordt voorzien van een constante en stabiele omgeving.
OPMERKING: de aanbevolen installatiehoogte is 2,1 m (optie: 1,5 m tot 3,0 m).

FIG. 5 - WA PIR + MW DETECTIEPATROON

FIG. 6 - LANGE AFSTAND GORDIJN LENS

VERMIJD DE VOLGENDE LOCATIES

• Gericht op direct zonlicht.
• Gericht op gebieden die onderhevig zijn aan snelle temperatuurschommelingen.
• Gebieden met luchtkanalen of aanzienlijke luchtstromen.
• Gericht op metalen deuren.

VEREISTEN VOOR DRAADDIKTE

Gebruik de volgende tabel om de vereiste draaddikte en -lengte te bepalen.

Draaddiameter	mm	.5	.75	1.0	1.5
Draaddikte:	#	22	20	18	16
Draadlengte:	m	205	310	510	870
	Ft.	800	1200	2000	3400

VERWIJDEREN VAN DE VOORKANT

1. Om de voorkant te verwijderen, steekt u een platte schroevendraaier in de gleuf tussen de voorkant en de onderkant boven het gat van de bevestigingsschroef en duwt u voorzichtig totdat de voorkant los is en de openingsklik te horen is. (Fig. 1)
   FIG. 1 - VERWIJDEREN VAN DE VOORKANT

2. Verwijder de printplaat door de twee lipjes, die zich aan beide zijden van de onderste helft van de printplaat bevinden, uit te spreiden.
3. Breek de gewenste gaten uit voor de juiste bedrading.
4. Steek de draad door het draadtoegangs gat en monteer de detectorbasis aan de muur, hoek of het plafond met het benodigde aantal schroeven en de geschikte beugel.
5. Plaats de PC-kaart terug door deze op de onderste stoppers te plaatsen en de PCB naar de onderste afdekking te duwen.
6. Toegang tot de bedrading is eenvoudig via het klemmenblok op de PCB. (Fig. 3)
7. Plaats de afdekking terug door deze terug te plaatsen in de juiste sluitpen totdat de sluitklik te horen is.

FIG. 3 - KLEMMENBLOK AANSLUITINGEN

Aansluiting 1 – Gemarkeerd " - " (GND)
Verbind met de aarde van de besturingseenheid.

Aansluiting 2 – Gemarkeerd " + " (+12V)
Verbind met een positieve spanning van 8,2 -16Vdc bron (meestal van de alarmbesturingseenheid)

Aansluitingen 3 & 4 - Gemarkeerd "RELAY" (RELAIS)
Dit zijn de uitgangsrelaiscontacten van de detector. Verbind met een normaal gesloten zone in de besturingseenheid.

Aansluitingen 5 & 6 - Gemarkeerd "TAMPER"
Als een sabotagefunctie vereist is, sluit u deze aansluitingen aan op een 24-uurs normaal gesloten beschermingszone in de besturingseenheid. Als de voorkant van de detector wordt geopend, wordt er onmiddellijk een alarmsignaal naar de besturingseenheid verzonden.

KNOCKOUT GATEN

FIG. 2 - KNOCKOUT GATEN

1. Draadtoegangsgaten
2. Gebruik voor vlakke wandmontage
3. Hoekmontage - gebruik alle 6 gaten. Scherpe linker- of rechterhoekmontage - gebruik 3 gaten (boven, midden en onder)
4. Voor beugelmontage

MW GEVOELIGHEIDS AANPASSING

JUMPER "JP1" - biedt gevoeligheidsregeling van MW (DOPPLER) afhankelijk van de omgeving.

Positie Omhoog – "H" – Hoge gevoeligheid
Voor normale werking – onmiddellijke detectie.

Positie Omlaag – "L" – Lage gevoeligheid
Voor ruwe omgevingen.

POTENTIOMETER "RV1" – aanpassing aan de hand van het bereik van het beschermde gebied.
De potentiometer in het midden van de schaal is equivalent aan een afstand van 15 m, op min-schaal – 7 m en max-schaal - wordt alleen gebruikt met LR-lens.

Afmetingen veranderen afhankelijk van de installatielocatie en de grootte van de kamer

PIR GEVOELIGHEIDS AANPASSING

JUMPER "JP4" - biedt gevoeligheidsregeling van PIR afhankelijk van de omgeving.

Positie Omhoog – "H" – Hoge gevoeligheid
Voor stabiele omgevingen.

Positie Omlaag – "L" – Lage gevoeligheid
Voor ruwe omgevingen.

POTENTIOMETER "RV2" – aanpassing aan de hand van het bereik van het beschermde gebied.
Gebruik RV2 om het detectiebereik tussen 68% en 100% aan te passen (fabrieksinstelling op 84%). Draai de potentiometer met de klok mee om het bereik te vergroten, tegen de klok in om het bereik te verkleinen.

Voer na het aanpassen van de gevoeligheid een looptest uit om de optimale juiste gevoeligheid in het beschermde gebied te verifiëren.

ALARM MODUS INSTELLING

JUMPER "JP2" OF - EN
Positie Links "OR" (OF)
Het alarmsignaal (relaisactivering) treedt op wanneer een van de signalen van de sensor - PIR OF MW - aanwezig is.
Het effectieve detectiebereik is het bereik van het PIR-patroon OF MW-patroon overeenkomstig.

Positie Rechts "AND" (EN) - Het alarmsignaal treedt alleen op wanneer beide sensoren (PIR EN MW) tegelijkertijd aanwezig zijn.
Het effectieve detectiebereik is het bereik waarin de PIR-patronen EN MW-lob elkaar kruisen.

U moet de detector resetten vanaf het bedieningspaneel voordat de nieuwe instellingen van kracht worden.

LED INSCHAKELEN/UITSCHAKELEN INSTELLING - JUMPER "JP3" (FIG.4)

FIG. 4 - PCB LAYOUT

Positie Aan (rechts) - LED INGESCHAKELD
De RODE LED zal activeren wanneer de SRDT-15 in alarmtoestand is.

Positie Uit (links) - LED UITGESCHAKELD
De LED's zijn uitgeschakeld.

Opmerking: de status van de Jumper "JP3" heeft geen invloed op de werking van het relais.
Wanneer een inbraak wordt gedetecteerd, zal de LED activeren en het alarmrelais schakelt gedurende 1,6 seconden in de alarmtoestand.

LED INDICATOREN (Fig.4)
GELE LED - MW detectie's
GROENE LED - PIR detectie's
RODE LED - Alarm

TESTPROCEDURES

Wacht één minuut opwarmtijd na het aanbrengen van 12 Vdc spanning. Voer tests uit waarbij het beschermde gebied vrij is van alle personen.

Looptest

1. Verwijder de voorkant. Zet de LED in de AAN positie.
2. Monteer de voorkant opnieuw.
3. Begin langzaam door de detectiezone te lopen.
4. Observeer dat de rode LED oplicht wanneer er beweging wordt gedetecteerd.
5. Sta 5 seconden toe tussen elke test zodat de detector kan stabiliseren.
6. Nadat de looptest is voltooid, kunt u de LED in de UIT positie zetten.

OPMERKING:
Looptests moeten minstens één keer per jaar worden uitgevoerd om de juiste werking en dekking van de detector te bevestigen.

PATROONSCHAAL CALIBRATIE

Om de MW patroonschaal te kalibreren, heeft u de grootte van de kamer nodig (lengte en detectiehoek).

Voor Doppler patroon zie fig.7 en tabel 1, waar
H – Doppler patroon max;
## - zonenummer;
a – hoek;
X,Y – passende coördinaten van Doppler patroon.

FIG. 7 - MW PATROON

Tabel 1:

##	0	1	2	3	4	5	6	7	8	9	10
a	180°	130°	100°	84°	75°	70°	60°	52°	40°	30°	20°
X	0	3	6	9	12	15	18	21	24	27	28,5
Y	10,5	6,09	7,15	6,98	8,01	10,5	10,39	10,24	8,73	7,23	5,03

X,Y correspondeert (m) met patroonpunten wanneer H=30m

De potentiometer RV1 (Fig. 4) past de detectie patroonschaal aan tussen 30% en 100% (fabrieksinstelling op 70%). Draai de potentiometer met de klok mee om de patroonschaal te vergroten.
Draai de potentiometer tegen de klok in om de patroonschaal te verkleinen.
De potentiometer bij min. " – " staat gelijk aan een afstand van 6m - 8m.

LENZEN-VERWISSELBARE HARDE TYPE SFERISCHE LENZEN PATRONEN

DEKKING	BREDE HOEK	LANGE AFSTAND GORDIJN	DIERENPAD	GORDIJN
	18m x 18m (60ft x 60ft) ±10%	30m x 2m (100ft x 6.3ft) ±10%	18m x 18m (60ft x 60ft)	15m x 1m (50ft x.3ft)
TOTAAL AANTAL ZONES	52*	12	18	22

* 18 lange afstand, 16 intermediate, 10 korte afstand, 6 dichtstbijzijnde afstand, 2 kruipzones.

DE LENS VERVANGEN

FIG. 8 - DE LENS VERVANGEN

1. Verwijder de voorkant door een platte schroevendraaier in de daarvoor bestemde sleuf te steken.
2. Gebruik een kleine platte schroevendraaier en druk op de linker- of rechterkant van de geïnstalleerde lens, die er dan uitspringt, van zijn rechter en linker houdpinnen.
3. Selecteer de gewenste lens en houd deze vast terwijl u ervoor zorgt dat de bovenste houdpin naar boven wijst.
4. Klik de lens op zijn plaats door nogmaals van buiten de voorkant te drukken totdat er een klik te horen is, waarmee wordt bevestigd dat de nieuwe lens stevig is geplaatst.
5. Plaats de voorkant terug.

TECHNISCHE SPECIFICATIES

Detection Method (Detectiemethode)	Dual element PIR & microwave pulse Doppler
Power Input (Stroomtoevoer)	8.2 to 16 Vdc
Current Draw (Stroomverbruik)	Active: 25.5 mA Standby: 16.5 mA
Temperature Compensation (Temperatuurcompensatie)	YES
Alarm Period (Alarmperiode)	2 +/- 1 sec
Alarm Output (Alarmuitgang)	N.C 28Vdc 0.1 A with 10 Ohm series protection resistors
Tamper Switch (Sabotageschakelaar)	N.C 28Vdc 0.1A with 10 Ohm series protection resistor - open when cover is removed (open wanneer de kap is verwijderd)
Warm Up Period (Opwarmperiode)	1 min
LED Indicator (LED-indicator)	Yellow LED is blinking during warm up period and self testing, (Gele LED knippert tijdens de opwarmperiode en zelftest) Red LED is ON during alarm (Rode LED brandt tijdens alarm) Red LED: UNIT ALARM (Rode LED: EENHEIDSALARM) Green LED: PIR CHANNEL (Groene LED: PIR-KANAAL) Yellow LED: MW CHANNEL (Gele LED: MW-KANAAL)
Operating Temperature (Bedrijfstemperatuur)	-20°C to +50°C(-4°F to +122°F)
RFI Protection (RFI-bescherming)	30V/m 10 - 1000MHz
EMI Protection (EMI-bescherming)	50,000V of electrical interference from lightning or power through (50.000 V aan elektrische storing door bliksem of stroom)
Visible Light Protection (Bescherming tegen zichtbaar licht)	stable against halogen light 2.4 m (8ft) or reflected light (stabiel tegen halogeenlicht 2,4 m (8ft) of gereflecteerd licht)
MW center frequency (MW-middenfrequentie)	2.45 GHz
MW output power (MW-uitgangsvermogen)	min + 5 dBm IERP
MW harmonic emission (MW harmonische emissie)	-20 dBm
Dimensions (Afmetingen)	137mm x 70mm x 53mm (5.3" x 2.8" x 2.1")
Weight (Gewicht)	130 gr. (4.,6 oz)

CROW behoudt zich het recht voor om specificaties zonder voorafgaande kennisgeving te wijzigen
