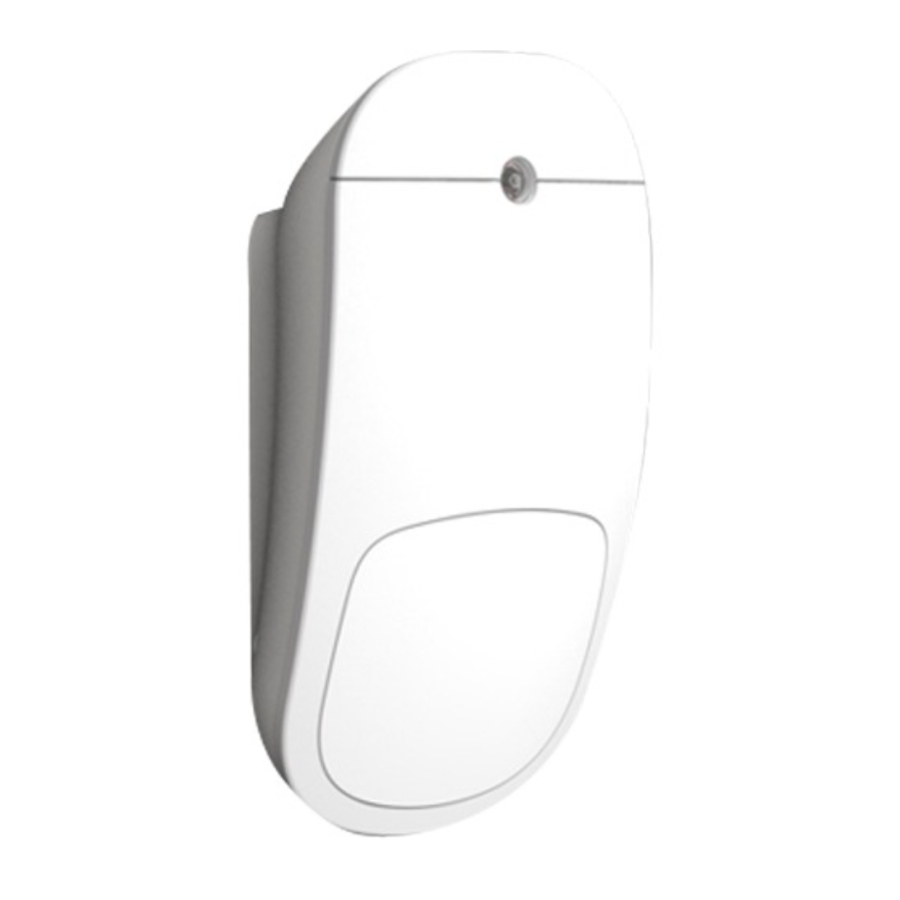

Crow SH-PIR-8F, SH-PIR-9F - Návod na použitie BEZDRÔTOVÉHO PIR DETEKTORA POHYBU S OBOJSMERNOU KOMUNIKÁCIOU

Obsah

1 VLASTNOSTI PRODUKTU
2 OTVORENIE DETEKTORA
3 ODSTRÁNENIE DRŽIAKA
4 VLOŽENIE BATÉRIE
5 MONTÁŽ DETEKTORA
6 DETEKČNÉ POKRYTIE
7 PROCES UČENIA
8 TESTOVANIE DETEKTORA
9 PRENOS UDALOSTÍ
10 VÝMENA BATÉRIE
11 ŠPECIFIKÁCIA
12 SCHVÁLENIA NORIEM
13 CERTIFIKÁT ZÁRUČNEJ POLITIKY
14 Referencie
15 Stiahnuť návod
16 V iných jazykoch

VLASTNOSTI PRODUKTU

SH-PIR je pokročilý, plne kontrolovaný bezdrôtový detektor pohybu s nízkym prúdom, ktorý obsahuje FW2 transceiver pre spoľahlivú prevádzku systému v kombinácii s najpokročilejšou metódou detekcie Mirror Optics.

Freewave2™ Obojsmerné ISM
GFSK s 5 frekvenciami & LBT.
Ultra nízka spotreba prúdu.
Funkcia odolnosti voči útlmu
Napájané 3V lítiovou batériou typu CR123A.
Detekcia pohybu do 12 metrov
Životnosť batérie až 5 rokov.
Prevádzkové frekvencie: 868MHz / 916MHz
Prenos udalostí:
- Alarm
- Tamper Open/Close (otvorenie/zatvorenie sabotážneho kontaktu)
- Dohľad
- Stav batérie
Dvojfarebné LED indikácie
Dosah prenosu až 500 m na otvorenom priestranstve.
Diaľkovo konfigurovateľné.
Odolnosť voči domácim zvieratám do 25 kg.

OTVORENIE DETEKTORA

ODSTRÁNENIE DRŽIAKA

VLOŽENIE BATÉRIE

Batériu môže vymeniť používateľ. Typ batérie: 3V lítiová batéria typu CR123A

MONTÁŽ DETEKTORA

Vyhnite sa nasledujúcim miestam:

Priame slnečné svetlo.
Oblasti, kde sa môže teplota rýchlo meniť.
Oblasti, kde sú vzduchové kanály alebo značné prúdenie vzduchu.

DETEKČNÉ POKRYTIE

Odporúčaná montážna výška – 2,1 m až 2,3 m

PROCES UČENIA

Informácie o procese párovania nájdete v pokynoch pre váš ovládací panel.
Ak chcete spárovať svoje zariadenie s panelom Shepherd™, postupujte nasledovne:

Vstúpte do inštalačného režimu cez "Installer Webpage" (webovú stránku inštalátora)
Prejdite na "Zones" (zóny) a vyberte zónu #, ktorú chcete naučiť
Add Zone (pridať zónu) - (Pripomienka: vložte typ prepojenia "ISM", ID zariadenia, typ zariadenia "Infrared motion detector" (infračervený detektor pohybu).)
Nastavte konfiguráciu detektora: čas dohľadu. Počet impulzov...atď. a uložte konfiguráciu.
Vložte batériu podľa pokynov na obrázku 3 a počkajte, kým červená LED dióda prestane blikať.
Zariadenie by sa malo zaregistrovať do ovládacieho panela.
Po úspešnom dokončení procesu registrácie sa zelená LED dióda nepretržite rozsvieti na 3 sekundy a potom sa vypne.
Ak zelená LED dióda bliká dlhšie ako 5 minút a prestane. Skontrolujte podrobnosti nastavení PIR, vyberte batérie a zopakujte kroky 4, 5, 6

TESTOVANIE DETEKTORA

Po spárovaní a inštalácii detektora odporúčame vykonať testy chôdze a prenosu.

Motion Transmission Test (test prenosu pohybu)
Chôdza krížom pred detektorom z jednej strany na druhú spôsobí prenosy upozornení na pohyb. Overte si príjem indikácie na vašom ovládacom paneli. Upozorňujeme, že kvôli funkcii APS je potrebné počkať 30 sekúnd medzi 2 po sebe nasledujúcimi indikáciami.

Walk Test (test chôdzou)

Aktivujte režim testu chôdzou cez Web Installer (na úrovni prehľadu), pre inštitúcie testu chôdzou použite manuál panela.
Urobte niekoľko prechodov chôdzou pred detektorom a pozrite si výsledky na displeji Overview (prehľad).

Tamper Transmission Test (test prenosu sabotáže)
Zmena stavu sabotážneho spínača (pripojením / odpojením zariadenia k / z držiaka) spôsobí prenosy sabotáže.

PRENOS UDALOSTÍ

SUPERVISION (dohľad) – Pravidelný prenos (konfigurovateľný) indikujúci prítomnosť detektora.
ALARM – Prenos alarmu spustený zariadením indikujúci detekciu pohybu. Červená LED dióda raz zabliká.
LOW BAT (slabá batéria)– Kedykoľvek batéria dosiahne nízku úroveň (2,8 V), odošle sa signál slabej batérie. Keď úroveň batérie klesne pod úroveň Cut Off (odpojenie) (2,6 V), zariadenie prestane fungovať a červená LED dióda bude blikať 10 sekúnd a potom sa vypne.
TAMPER (sabotáž) – Kedykoľvek sa kryt odstráni z držiaka alebo sa zariadenie odtrhne zo steny, odošle sa správa so signálom "Tamper ON" (sabotáž zapnutá). Keď sa kryt vráti, odošle sa signál "Tamper OFF" (sabotáž vypnutá).

VÝMENA BATÉRIE

Batériu je potrebné vymeniť za 3V lítiovú
Modely ako napríklad

VARTA CR123A
GP CR123A

NEBEZPEČENSTVO VÝBUCHU, AK JE BATÉRIA NAHRADENÁ INÝM TYPOM / MODELOM. POUŽITÉ BATÉRIE ZLIKVIDUJTE PODĽA POKYNOV

ŠPECIFIKÁCIA

Metóda detekcie	PYRO Element
Komunikačný protokol	Freewave2™ Obojsmerné ISM GFSK s 5 frekvenciami & LBT
Prevádzkové frekvencie	868-869MHz alebo 916-917MHz
Identifikácia	Jedinečné sériové číslo ID – 24 bit
Prenos udalostí	Alarm, Tamper (sabotáž), Supervision (dohľad), Low Bat (slabá batéria), Keep Alive (udržiavanie spojenia).
Čas dohľadu	7 minút predvolene (konfigurovateľné medzi 1 až 30 min)
Dosah prenosu	500 m na otvorenom priestranstve
Batéria	3V lítiová batéria typu CR123A
Životnosť batérie	Až 5 rokov
Spotreba prúdu	Pohotovostný režim ~11 A Režim príjmu ~24 mA Režim prenosu ~45 mA Vysielací výkon až 14 dBm Slabá batéria 2,8 V Odpojenie 2,6 V
Sabotážny spínač	Predný kryt a odstránenie zo steny
Prevádzková teplota	-10ºC až +55ºC
Rozmery	108 mm x 58 mm x 43 mm
Hmotnosť (vrátane batérie)	90 gr.

SCHVÁLENIA NORIEM

SH-PIR spĺňa základné požiadavky stanovené:

Smernicou RTTE: 1999/5/EC
Smernicou EMC: 2004/108/EC
Smernicou o nízkom napätí: 2006/95/EC

Harmonizované normy platné pre tieto produkty sú:

EN 50130-4
EN 61000-6-3
EN 301 489-1
EN 301 489-3
EN 300 220-1
EN 300 220-2
EN 60950-1

Ďalšie normy a smernice platné pre tento produkt sú:

EN 50131-1
EN 50131-2-2
EN 50131-6
EN 50131-5-3
EN 50130-5

Bezpečnostná trieda 2, environmentálna trieda II
Typ napájania C
Certifikačný orgán: Telefication B.V.

CERTIFIKÁT ZÁRUČNEJ POLITIKY

Spoločnosť Crow zaručuje, že tieto produkty budú bez chýb materiálu a spracovania pri bežnom používaní a servise po dobu 24 mesiacov od posledného dňa týždňa a roka, ktorých čísla sú vytlačené na doske s plošnými spojmi vo vnútri týchto produktov.

sales@crow.co.il
support@crow.co.il
www.thecrowgroup.com

Tieto pokyny nahrádzajú všetky predchádzajúce vydania v obehu pred decembrom 2017
