SONY SA-SW3 - Buku Petunjuk Subwoofer

Tentang model yang kompatibel untuk subwoofer

Subwoofer SA-SW3 hanya berfungsi dengan model yang ditentukan. Untuk informasi tentang model yang kompatibel, kunjungi situs web Sony.

Dalam Petunjuk Pengoperasian ini, pengoperasian dijelaskan untuk subwoofer yang digunakan dengan model HT-A7000 atau HT-A9 yang kompatibel.

Bagian dan Kontrol

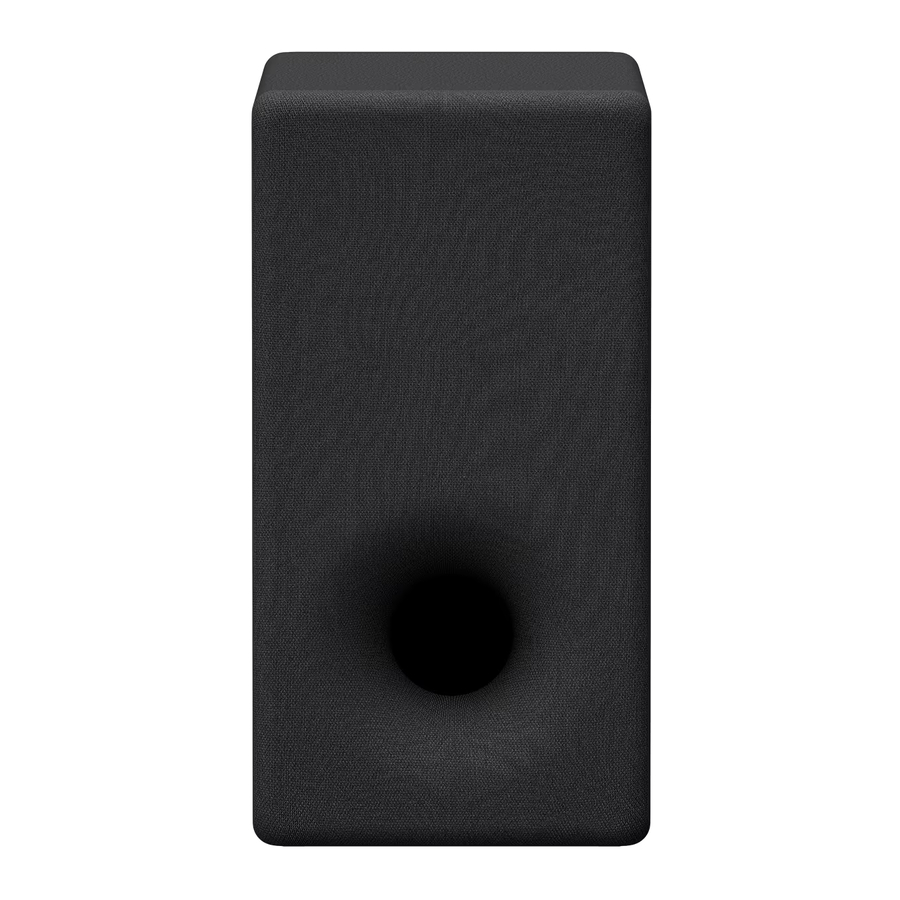

Depan

1. Indikator daya
   • Berkedip perlahan (hijau): Subwoofer tidak terhubung ke model yang kompatibel.
   • Menyala (hijau): Subwoofer terhubung ke model yang kompatibel.
   • Berkedip dua kali berulang kali (hijau): Subwoofer sedang mencoba terhubung ke model yang kompatibel.
   • Berkedip/menyala (kuning): Perangkat lunak sedang diperbarui.
   • Menyala (merah): Subwoofer dalam mode siaga.
   • Mati: Subwoofer dimatikan.

Catatan
Kecerahan indikator daya disinkronkan dengan pengaturan DIMMER dari model yang kompatibel.

Belakang

2. tombol (daya)
3. Tombol LINK
4. Inlet AC

Pemasangan

Ilustrasi berikut adalah contoh pemasangan untuk menggunakan subwoofer dengan model HT-A7000 yang kompatibel dan speaker belakang opsional.

1. Pasang subwoofer di tempat yang Anda inginkan.
   Anda dapat memasang subwoofer di tempat yang Anda inginkan karena suara yang keluar dari subwoofer tidak memiliki directivity (arah).
   Ilustrasi di atas adalah contoh pemasangan subwoofer.

Tip
Untuk mendapatkan suara surround yang bagus, atur jarak subwoofer dari posisi mendengarkan Anda dengan menggunakan menu pengaturan model yang kompatibel.
Untuk detailnya, lihat Petunjuk Pengoperasian yang disertakan dengan model yang kompatibel.

Koneksi

Tip
Anda dapat menghubungkan speaker belakang opsional dengan model yang kompatibel dengan cara berikut saat memasangnya juga.

1. Nyalakan model yang kompatibel.
2. Hubungkan kabel daya AC (kabel utama) (tersedia) ke subwoofer, lalu hubungkan kabel ke outlet AC (listrik).

3. Pastikan indikator daya pada subwoofer menyala hijau.
   Ketika indikator daya menyala hijau, koneksi antara subwoofer dan model yang kompatibel telah terjalin.
   Jika koneksi tidak terjalin, hubungkan subwoofer ke model yang kompatibel secara manual. Untuk detailnya, lihat "Jika Koneksi Tidak Terjalin Secara Otomatis".


Jika Koneksi Tidak Terjalin Secara Otomatis

Jika Anda tidak dapat menghubungkan subwoofer ke model yang kompatibel secara otomatis atau Anda menggunakan beberapa model yang kompatibel dan ingin menentukan model yang kompatibel untuk menghubungkan subwoofer, lakukan koneksi manual.
Pengoperasian berikut dijelaskan untuk subwoofer yang digunakan dengan model HT-A7000 atau HT-A9 yang kompatibel. Gunakan remote control yang disertakan dengan model HT-A7000 atau HT-A9 yang kompatibel saat melakukan pengoperasian ini.
Jika Anda menggunakan model lain yang kompatibel, lihat Petunjuk Pengoperasian yang disertakan dengannya.

1. Tekan HOME.
   Menu beranda muncul di layar TV.
2. Pilih [Setup] (Pengaturan) - [Advanced Settings] (Pengaturan Lanjutan) pada menu beranda.
3. Pilih [Speaker Settings] (Pengaturan Speaker) - [Wireless Speaker Settings] (Pengaturan Speaker Nirkabel) - [Start manual linking] (Mulai penautan manual).
   Layar [Start manual linking] (Mulai penautan manual) muncul di layar TV.
4. Tekan LINK pada subwoofer.
   Indikator daya subwoofer yang tombol LINK-nya ditekan berkedip dua kali berulang kali dalam warna hijau.
5. Pilih [Start] (Mulai).
   Penautan manual dimulai.
   Proses penghubungan muncul di layar TV. Untuk membatalkan penautan manual, pilih [Cancel] (Batal).
6. Ketika [Subwoofer] menampilkan [Connected] (Terhubung), pilih [Finish] (Selesai).
7. Tekan .
   Tautan terjalin dan indikator daya subwoofer menyala hijau.

Catatan

• Jika Anda melakukan [Start manual linking] (Mulai penautan manual), [Link mode] (Mode tautan) dari [Wireless Speaker Settings] (Pengaturan Speaker Nirkabel) diatur ke [Manual] secara otomatis.
• Hanya speaker yang [Connected] (Terhubung) telah ditampilkan di Langkah 6 yang terhubung ke model yang kompatibel. Jika koneksi subwoofer tidak dapat terjalin, lakukan koneksi manual lagi.

Jika Transmisi Nirkabel Tidak Stabil

Jika Anda menggunakan beberapa sistem nirkabel, seperti LAN nirkabel, sinyal nirkabel mungkin menjadi tidak stabil. Dalam hal ini, transmisi dapat ditingkatkan dengan mengubah pengaturan berikut.
Pengoperasian berikut dijelaskan untuk subwoofer yang digunakan dengan model HT-A7000 atau HT-A9 yang kompatibel. Gunakan remote control yang disertakan dengan model HT-A7000 atau HT-A9 yang kompatibel saat melakukan pengoperasian ini.
Jika Anda menggunakan model lain yang kompatibel, lihat Petunjuk Pengoperasian yang disertakan dengannya.

1. Tekan HOME.
   Menu beranda muncul di layar TV.
2. Pilih [Setup] (Pengaturan) - [Advanced Settings] (Pengaturan Lanjutan) pada menu beranda.
3. Pilih [Speaker Settings] (Pengaturan Speaker) - [Wireless Speaker Settings] (Pengaturan Speaker Nirkabel) - [RF Channel] (Saluran RF).
4. Pilih pengaturan yang Anda inginkan.
   • [On] (Aktif) (pengaturan default): Biasanya pilih ini. Sistem secara otomatis memilih saluran yang lebih baik untuk transmisi. Mode yang lebih kuat untuk interferensi nirkabel.
   • [Off] (Mati): Sistem memilih saluran dari pita frekuensi terbatas untuk mencegah interferensi nirkabel eksternal. Jika suara terputus saat [On] (Aktif) dipilih, ini dapat ditingkatkan dengan memilih [Off] (Mati).

Catatan

• Jika Anda mengubah pengaturan [RF Channel] (Saluran RF) dari [Off] (Mati) ke [On] (Aktif), mungkin diperlukan waktu 1 menit untuk menyambung kembali.
• Model yang kompatibel mungkin tidak memenuhi pengaturan ini tergantung pada negara/wilayah tempat Anda membelinya.

Pemecahan Masalah

Jika Anda mengalami salah satu kesulitan berikut saat menggunakan subwoofer, gunakan panduan pemecahan masalah ini untuk membantu mengatasi masalah sebelum meminta perbaikan. Jika ada masalah yang tetap ada, hubungi dealer Sony terdekat.
Pastikan untuk membawa semua subwoofer Anda, model yang kompatibel, dan speaker belakang opsional (tidak disertakan) meskipun tampaknya hanya satu yang bermasalah, saat Anda meminta perbaikan.
Solusi berikut dijelaskan untuk subwoofer yang digunakan dengan model HT-A7000 atau HT-A9 yang kompatibel.
Jika Anda menggunakan model lain yang kompatibel, lihat Petunjuk Pengoperasian yang disertakan dengannya.

Tidak ada suara atau hanya suara tingkat sangat rendah yang terdengar dari subwoofer.

• Tekan SW + atau BASS + pada remote control model yang kompatibel untuk meningkatkan volume subwoofer.
• Pastikan indikator daya pada subwoofer menyala hijau.
• Jika indikator daya pada subwoofer tidak menyala, coba yang berikut ini.
  • Pastikan kabel daya AC (kabel utama) subwoofer terhubung dengan benar.
  • Tekan (daya) subwoofer untuk menghidupkan daya.
• Jika indikator daya pada subwoofer berkedip perlahan dalam warna hijau atau menyala merah, coba yang berikut ini.
  • Pindahkan subwoofer ke lokasi yang dekat dengan model yang kompatibel sehingga indikator daya pada subwoofer menyala hijau.
  • Ikuti langkah-langkah di "Jika Koneksi Tidak Terjalin Secara Otomatis."
  • Periksa status koneksi nirkabel. Untuk detailnya, lihat Petunjuk Pengoperasian yang disertakan dengan model yang kompatibel.
• Jika indikator daya pada subwoofer berkedip merah, tekan (daya) subwoofer untuk mematikan daya dan periksa apakah lubang ventilasi subwoofer terhalang atau tidak.
• Jika sumber input mengandung sangat sedikit komponen suara bass (yaitu, siaran TV), suara dari subwoofer mungkin sulit didengar. Anda dapat memeriksa suara subwoofer dengan memancarkan nada uji.
• Atur mode malam ke mati. Untuk detailnya, lihat Petunjuk Pengoperasian yang disertakan dengan model yang kompatibel.
• Jika Anda mengubah pengaturan [RF Channel] (Saluran RF) dari [Off] (Mati) ke [On] (Aktif), mungkin diperlukan waktu 1 menit agar suara keluar.

Suara terputus-putus atau memiliki noise (derau).

• Jika ada perangkat di dekatnya yang menghasilkan gelombang elektromagnetik, seperti LAN nirkabel atau oven microwave yang sedang digunakan, letakkan subwoofer dan model yang kompatibel terpisah darinya.
• Jika ada penghalang antara subwoofer dan model yang kompatibel, pindahkan atau hilangkan.
• Letakkan subwoofer dan model yang kompatibel sedekat mungkin.
• Ubah pengaturan [RF Channel] (Saluran RF).
• Alihkan koneksi jaringan TV atau pemutar Blu-ray Disc dari nirkabel ke kabel.

Spesifikasi

OUTPUT DAYA (referensi)
200 W (pada 2 ohm, 100 Hz)

Sistem speaker
Sistem speaker Subwoofer, Bass reflex

Speaker
Tipe kerucut 160 mm

Persyaratan daya
120 V - 240 V AC, 50 Hz/60 Hz

Konsumsi daya
Aktif: 40 W
Mode siaga: 1 W atau kurang
Dimatikan: 0,5 W atau kurang

Dimensi (kira-kira) (l/t/d)
201 mm × 382,5 mm × 402 mm (tidak termasuk bagian proyeksi)

Massa (kira-kira)
9,0 kg

Bagian pemancar/penerima nirkabel

Sistem komunikasi
Spesifikasi Suara Nirkabel Versi 4.0

Pita frekuensi
5 GHz

Metode modulasi
OFDM

Barang yang disertakan

• Subwoofer (1)
• Kabel daya AC (kabel utama) (2)
• Petunjuk Pengoperasian (1)

Informasi penting tentang perangkat lunak

Produk ini berisi perangkat lunak yang tunduk pada Lisensi Publik Umum GNU ("GPL") atau Lisensi Publik Umum Lebih Kecil GNU ("LGPL"). Ini menetapkan bahwa pelanggan memiliki hak untuk memperoleh, memodifikasi, dan mendistribusikan kembali kode sumber perangkat lunak tersebut sesuai dengan ketentuan GPL atau LGPL.

Untuk metode mengonfirmasi GPL, LGPL, dan lisensi perangkat lunak lain yang terdapat dalam subwoofer, lihat Petunjuk Pengoperasian model yang kompatibel.
Saat Anda menggunakan model HT-A7000 atau HT-A9 yang kompatibel, lihat [Software License Information] (Informasi Lisensi Perangkat Lunak) di bawah [Setup] (Pengaturan) - [Advanced Settings] (Pengaturan Lanjutan) - [System Settings] (Pengaturan Sistem) pada menu beranda.

Anda dapat menemukan salinan kode sumber yang relevan sebagaimana disyaratkan berdasarkan GPLv2 (dan lisensi lainnya) di https://oss.sony.net/Products/Linux

Anda dapat memperoleh kode sumber sebagaimana disyaratkan oleh GPLv2 pada media fisik dari kami selama jangka waktu tiga tahun setelah pengiriman terakhir produk ini dengan mengajukan permohonan melalui formulir di https://oss.sony.net/Products/Linux
Tawaran ini berlaku untuk siapa saja yang menerima informasi ini.

Harap perhatikan bahwa Sony tidak dapat menjawab atau menanggapi pertanyaan apa pun mengenai konten kode sumber ini.

Semua merek dagang lainnya adalah merek dagang dari pemiliknya masing-masing.

Jangan pasang subwoofer di ruang terbatas, seperti rak buku atau lemari built-in.

Untuk mengurangi risiko kebakaran, jangan tutupi lubang ventilasi subwoofer dengan koran, taplak meja, tirai, dll.
Jangan biarkan subwoofer terkena sumber api terbuka (misalnya, lilin yang menyala).

Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan biarkan subwoofer ini terkena tetesan atau percikan, dan jangan letakkan benda yang berisi cairan, seperti vas, di atas subwoofer.

Subwoofer tidak terputus dari listrik selama terhubung ke stopkontak AC, meskipun subwoofer itu sendiri telah dimatikan.

Karena steker utama digunakan untuk melepaskan subwoofer dari listrik, hubungkan subwoofer ke stopkontak AC yang mudah diakses. Jika Anda melihat kelainan pada subwoofer, segera cabut steker utama dari stopkontak AC.

Jangan letakkan produk ini dekat dengan perangkat medis

Produk ini (termasuk aksesori) memiliki magnet yang dapat mengganggu alat pacu jantung, katup shunt terprogram untuk pengobatan hidrosefalus, atau perangkat medis lainnya. Jangan letakkan produk ini dekat dengan orang yang menggunakan perangkat medis tersebut. Konsultasikan dengan dokter Anda sebelum menggunakan produk ini jika Anda menggunakan perangkat medis semacam itu.

Penggunaan di dalam ruangan saja.

Tindakan Pencegahan

Tentang keselamatan

• Jika ada benda padat atau cairan yang jatuh ke dalam subwoofer, cabut sistem dan periksakan ke personel yang berkualifikasi sebelum mengoperasikannya lebih lanjut.
• Jangan memanjat subwoofer, karena Anda dapat jatuh dan melukai diri sendiri, atau kerusakan subwoofer dapat terjadi.

Tentang sumber daya

• Sebelum mengoperasikan subwoofer, periksa apakah tegangan pengoperasian identik dengan catu daya lokal Anda. Tegangan pengoperasian ditunjukkan pada pelat nama di bagian belakang subwoofer.
• Jika Anda tidak akan menggunakan subwoofer untuk waktu yang lama, pastikan untuk melepaskan subwoofer dari stopkontak (listrik). Untuk melepaskan kabel daya AC (kabel utama), pegang stekernya sendiri; jangan pernah menarik kabelnya.
• Salah satu bilah steker lebih lebar dari yang lain untuk tujuan keselamatan dan hanya akan masuk ke stopkontak (listrik) satu arah. Jika Anda tidak dapat memasukkan steker sepenuhnya ke dalam stopkontak, hubungi dealer Anda.
• Kabel daya AC (kabel utama) hanya boleh diganti di bengkel servis yang berkualifikasi.

Tentang penumpukan panas

• Meskipun subwoofer memanas selama pengoperasian, ini bukan kerusakan. Jika Anda terus menggunakan subwoofer ini pada volume tinggi, suhu subwoofer di bagian belakang dan bawah naik secara signifikan. Untuk menghindari membakar diri sendiri, jangan sentuh subwoofer.

Tentang penempatan

• Jangan letakkan subwoofer di dekat sumber panas atau di tempat yang terkena sinar matahari langsung, debu berlebihan, atau guncangan mekanis.
• Jangan letakkan benda logam selain TV di sekitar subwoofer. Fungsi nirkabel mungkin tidak stabil.
• Jika subwoofer digunakan bersama dengan TV, VCR, atau tape deck, noise (derau) dapat terjadi dan kualitas gambar dapat terganggu. Dalam kasus seperti itu, letakkan subwoofer jauh dari TV, VCR, atau tape deck.
• Berhati-hatilah saat meletakkan subwoofer di permukaan yang telah diolah secara khusus (dengan lilin, minyak, poles, dll.), karena pewarnaan atau perubahan warna permukaan dapat terjadi.
• Speaker subwoofer ini bukan tipe yang terlindung secara magnetis. Jangan letakkan kartu magnet di atas subwoofer atau di dekatnya.

Jika Anda menemukan ketidakberaturan warna pada layar TV terdekat

Ketidakberaturan warna dapat diamati pada jenis TV tertentu.

Tentang pembersihan

Bersihkan subwoofer dengan kain lembut dan kering. Jangan gunakan bantalan abrasif, bubuk gosok, atau pelarut jenis apa pun seperti alkohol atau benzena.

Jika Anda memiliki pertanyaan atau masalah tentang sistem Anda, silakan hubungi dealer Sony terdekat.

©2021 Sony Corporation Dicetak di Malaysia
