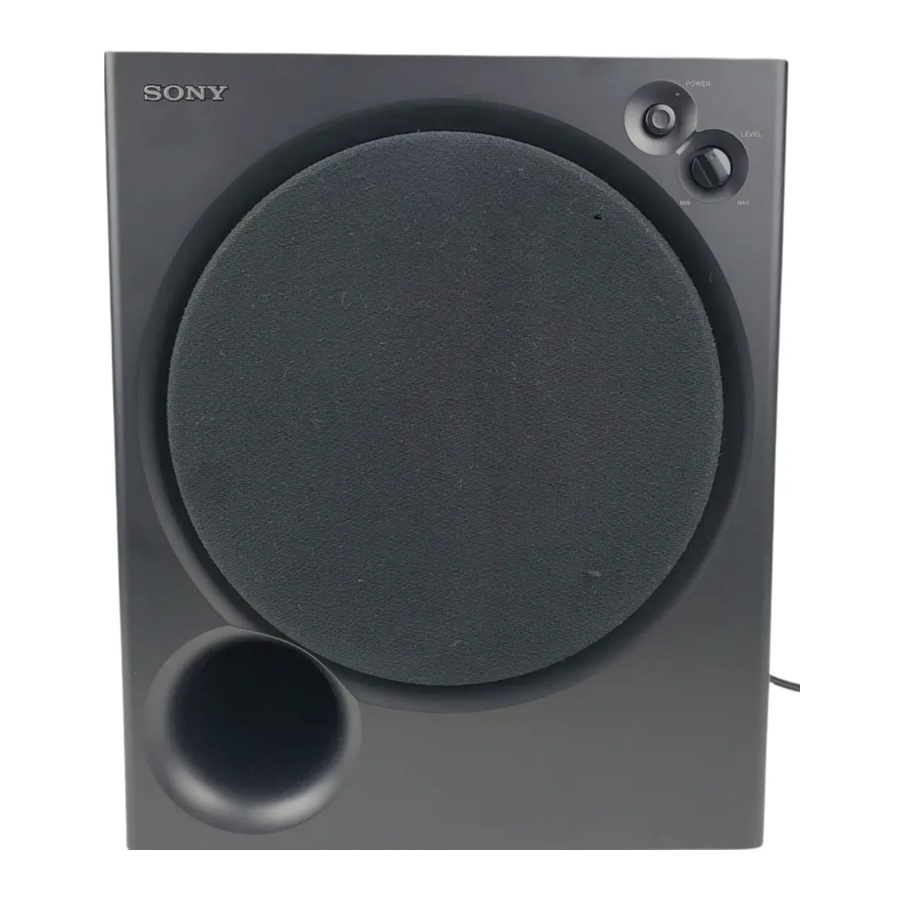

Sony SA-WM200 - Buku Manual Subwoofer Aktif

Tindakan Pencegahan

Tentang keselamatan

• Sebelum mengoperasikan subwoofer, pastikan voltase operasi subwoofer Anda identik dengan voltase suplai daya lokal Anda.
• Cabut subwoofer dari stopkontak jika tidak akan digunakan dalam jangka waktu yang lama. Untuk melepaskan kabel, tarik kabel dengan memegang stekernya. Jangan pernah menarik kabelnya sendiri.
• Jika ada cairan atau benda padat yang jatuh ke dalam subwoofer, cabut subwoofer dan periksakan subwoofer oleh personel yang berkualifikasi sebelum mengoperasikannya lebih lanjut.
• Kabel daya AC hanya boleh diganti di bengkel servis yang memenuhi syarat.

Saat menghidupkan atau mematikan amplifier atau peralatan lain

Kecilkan volume amplifier ke minimum.

Untuk menghindari kerusakan pada subwoofer

• Berhati-hatilah dalam mengatur kontrol volume amplifier untuk menghindari daya input yang berlebihan.
• Jangan mencoba membuka penutup atau mengganti unit speaker dan jaringan.

Jika terjadi ketidakberaturan warna pada layar TV terdekat

Dengan sistem speaker tipe terlindung magnet, speaker dapat dipasang di dekat pesawat TV. Namun, ketidakberaturan warna masih dapat diamati pada layar TV tergantung pada jenis pesawat TV Anda.

Jika ketidakberaturan warna teramati

Matikan pesawat TV sekali, lalu hidupkan kembali setelah 15 hingga 30 menit.

Jika ketidakberaturan warna teramati lagi

Tempatkan speaker lebih jauh dari pesawat TV.

Saat lolongan terjadi

Pindahkan speaker atau kecilkan volume amplifier.

Saat pemasangan

• Jangan memasang subwoofer di dekat sumber panas seperti radiator atau saluran udara, atau di tempat yang terkena sinar matahari langsung, debu berlebihan, getaran mekanis, atau guncangan.
• Ventilasi yang baik sangat penting untuk mencegah penumpukan panas internal di dalam subwoofer. Tempatkan subwoofer di lokasi dengan sirkulasi udara yang memadai. Jangan letakkan subwoofer di permukaan yang lembut.
• Berhati-hatilah saat meletakkan speaker di lantai yang telah diolah secara khusus (dilapisi lilin, diminyaki, dipoles, dll.), karena dapat menyebabkan noda atau perubahan warna.

Saat membersihkan kabinet

Bersihkan kabinet dengan kain lembut yang sedikit dibasahi air. Jangan gunakan bantalan abrasif, bubuk gosok, atau pelarut seperti alkohol atau benzena.

Jika Anda memiliki pertanyaan atau masalah mengenai subwoofer Anda yang tidak tercakup dalam buku manual ini, silakan berkonsultasi dengan dealer Sony terdekat Anda.

Pemasangan

Karena telinga manusia tidak dapat mendeteksi arah dan posisi suara bass yang direproduksi oleh subwoofer (di bawah 200 Hz), Anda dapat memasang subwoofer di mana pun Anda suka di ruangan Anda. Untuk mendapatkan reproduksi bass yang lebih baik, kami sarankan Anda memasang subwoofer di lantai yang kokoh di mana resonansi tidak mungkin terjadi.

Catatan

• Selalu pasang subwoofer secara vertikal, jaga jarak beberapa sentimeter dari dinding.
• Jangan meletakkan benda di atas subwoofer atau duduk di atasnya.
• Jika subwoofer dipasang di tengah ruangan, bass dapat menjadi sangat lemah. Hal ini disebabkan oleh pengaruh gelombang berdiri ruangan. Jika ini terjadi, pindahkan subwoofer dari tengah ruangan atau hilangkan penyebab gelombang berdiri, dengan memasang rak buku di dinding, dll.

Menghubungkan Sistem

Ikhtisar

Gunakan jack INPUT atau terminal SPEAKER IN subwoofer saat Anda menghubungkan amplifier.

• Jika amplifier Anda memiliki salah satu jenis jack output berikut, hubungkan jack INPUT dan jack amplifier menggunakan kabel penghubung audio yang disertakan.
  • Jack MONO OUT
  • Jack MIX OUT
  • Jack output SUBWOOFER
  • Jack output SUPER WOOFER

• Jika amplifier Anda tidak memiliki jack output yang disebutkan di atas, hubungkan terminal speaker amplifier ke terminal SPEAKER IN sebagai gantinya.


Sebelum Anda memulai

• Matikan daya amplifier dan subwoofer sebelum membuat sambungan apa pun.
• Gunakan kabel penghubung audio yang disertakan untuk peralatan masing-masing. Jika tidak ada cukup kabel penghubung audio untuk membuat sambungan yang diperlukan, Anda perlu membeli beberapa kabel penghubung audio opsional.
• Pastikan untuk membuat sambungan dengan kuat untuk menghindari kebisingan.
• Hubungkan kabel daya AC dari subwoofer ke stopkontak.
• Anda tidak dapat menghubungkan jack output CENTER untuk digunakan dengan fungsi Dolby Pro Logic ke subwoofer. Suara bass tidak dikeluarkan dengan beberapa mode Dolby Pro Logic.

Menghubungkan ke amplifier dengan satu set terminal speaker

Jika amplifier Anda dilengkapi dengan satu set terminal speaker, hubungkan subwoofer ke amplifier, lalu hubungkan speaker depan ke subwoofer.

Sambungan

1. Hubungkan subwoofer ke amplifier.

   Hubungkan terminal SPEAKER IN subwoofer ke terminal speaker amplifier dengan kabel speaker. Pastikan untuk menghubungkan kedua saluran L dan R.
2. Hubungkan speaker depan ke subwoofer.

   Hubungkan speaker ke terminal SPEAKER OUT subwoofer.

Menghubungkan ke amplifier dengan set terminal speaker ganda (A+B)

Jika amplifier Anda memiliki set terminal speaker ganda (A+B), hubungkan subwoofer dan speaker depan ke amplifier.

Sambungan

1. Hubungkan speaker depan ke amplifier.
   Hubungkan speaker ke terminal SPEAKER A amplifier Anda.
2. Hubungkan subwoofer ke amplifier.
   Hubungkan terminal SPEAKER IN subwoofer ke terminal SPEAKER B amplifier menggunakan kabel speaker yang disertakan.

Saat menggunakan set speaker ganda (A+B), pastikan Anda memilih posisi "A+B" dengan amplifier Anda.

Catatan
Saat Anda hanya menggunakan terminal SPEAKER A (speaker depan) atau saat daya amplifier dimatikan, kecilkan volume atau matikan daya subwoofer. Jika tidak, dengungan dapat terdengar.

Menghubungkan ke amplifier dengan jack khusus untuk subwoofer

Jika amplifier Anda memiliki jack khusus untuk subwoofer (seperti jack MONO OUT, jack MIX OUT, jack SUBWOOFER, atau jack SUPER WOOFER), hubungkan jack INPUT subwoofer ke salah satu jack tersebut.

Sambungan

Hubungkan jack MONO OUT amplifier Anda ke jack INPUT subwoofer dengan kabel penghubung audio yang disertakan.

Catatan
Jika level output amplifier Anda tidak cukup besar, suara mungkin tidak cukup keras. Dalam hal ini, hubungkan terminal speaker amplifier langsung ke terminal SPEAKER IN subwoofer.

Menghubungkan kabel daya AC

• Hubungkan kabel daya AC dari subwoofer dan dari amplifier Anda ke stopkontak.
• Pastikan daya ke subwoofer dimatikan sebelum Anda mencolokkan atau mencabut kabel daya apa pun.

Mendengarkan Suara

1. Hidupkan amplifier dan pilih sumber program.
2. Tekan POWER (daya).

   Subwoofer menyala dan indikator POWER (daya) menyala hijau.
3. Putar sumber program.
   Sesuaikan VOLUME sehingga suara dari speaker depan tidak terdistorsi. Jika terdistorsi, suara dari subwoofer juga akan terdistorsi.

Catatan

• Jangan pernah mengatur kontrol nada amplifier (BASS, TREBLE, dll.) atau output equalizer ke level tinggi atau memasukkan gelombang sinus 20 Hz hingga 50 Hz yang direkam pada disk uji yang tersedia secara komersial atau suara khusus (suara bass alat musik elektronik, suara pop meja putar disk analog, suara dengan bass yang ditingkatkan secara tidak normal, dll.) dalam level tinggi ke unit ini. Tindakan ini dapat menyebabkan kerusakan pada speaker. Saat disk khusus yang berisi bass yang ditingkatkan secara tidak normal diputar, kebisingan dapat dikeluarkan selain suara aslinya. Dalam kasus seperti itu, kurangi level suara.
• Sinyal output subwoofer (sinyal digital DOLBY) dari prosesor surround digital yang dijual secara tunggal diatur 10 dB lebih tinggi oleh Dolby laboratories Licensing Corporation. Jika menggunakan secara normal, sesuaikan level subwoofer.

Menyesuaikan Suara

Anda dapat menyesuaikan suara subwoofer agar sesuai dengan suara speaker depan Anda. Memperkuat suara bass memberi Anda rasa suasana yang lebih besar.

1. Sesuaikan frekuensi cut-off.

   Putar kontrol CUT OFF FREQ (frekuensi cut-off), tergantung pada frekuensi reproduksi speaker depan Anda.
   Lihat berikut ini saat menyesuaikan.
   1. Speaker berukuran sangat kecil tipikal: 5 – 7 cm dia.
   2. Speaker berukuran kecil tipikal: 8 –15 cm dia.
   3. Speaker berukuran sedang tipikal: 16 –24 cm dia.
   4. Speaker berukuran besar tipikal: lebih dari 25 cm dia.
      Untuk memaksimalkan fungsi konverter level rendah Dolby digital, putar CUT OFF FREQ setinggi mungkin saat memutar kembali Dolby digital.
2. Sesuaikan level volume subwoofer.
   Putar kontrol LEVEL sehingga Anda dapat mendengar suara bass sedikit lebih dari sebelumnya. Untuk meningkatkan volume, putar kontrol LEVEL searah jarum jam. Untuk mengurangi volume, putar kontrol LEVEL berlawanan arah jarum jam.
3. Putar lagu dan film favorit Anda.
   Lagu vokal pria dan suara yang mengandung suara bass paling cocok untuk penyesuaian. Putar volume untuk speaker depan ke level yang sama seperti biasanya.
4. Pilih polaritas fase.
   Gunakan pemilih PHASE (fase) untuk memilih polaritas fase.
5. Ulangi langkah 1 hingga 4 untuk menyesuaikan preferensi Anda.
   Setelah Anda menyesuaikan subwoofer ke pengaturan yang Anda inginkan, gunakan kontrol VOLUME pada amplifier untuk menyesuaikan volume subwoofer dengan speaker lainnya. Anda tidak perlu menyesuaikan pengaturan subwoofer saat Anda mengubah level volume amplifier.

Catatan

• Jika suara terdistorsi saat Anda menghidupkan penguatan bass dari amplifier Anda (seperti, DBFB, GROOVE, equalizer grafis, dll.), matikan penguatan bass dan sesuaikan suara.
• Jangan memutar volume subwoofer ke maksimum. Melakukannya dapat melemahkan suara bass. Selain itu, kebisingan asing dapat terdengar.
• Memilih NORMAL atau REVERSE (terbalik) dengan pemilih PHASE (fase) membalikkan polaritas dan dapat memberikan reproduksi bass yang lebih baik di lingkungan mendengarkan tertentu (tergantung pada jenis speaker depan, posisi subwoofer, dan penyesuaian frekuensi cut-off). Ini juga dapat mengubah luas dan ketatnya suara, dan memengaruhi perasaan medan suara. Pilih pengaturan yang memberikan suara yang Anda sukai saat mendengarkan di posisi mendengarkan normal Anda.

Menyetel speaker

Untuk mencegah getaran atau gerakan speaker saat mendengarkan, pasang bantalan kaki yang disertakan ke speaker.

Pemecahan Masalah

Jika Anda mengalami salah satu kesulitan berikut saat menggunakan subwoofer, gunakan panduan pemecahan masalah ini untuk membantu Anda mengatasi masalah tersebut. Jika ada masalah yang tetap ada, konsultasikan dengan dealer Sony terdekat Anda.

Tidak ada suara.

• Periksa apakah subwoofer dan komponen ini terhubung dengan benar dan aman.
• Putar LEVEL searah jarum jam untuk menaikkan volume.
• Atur ulang level.

Suara tiba-tiba berhenti.

• Kabel speaker mungkin mengalami korsleting.
  Hubungkan kabel dengan benar.

Suara terdistorsi.

• Sinyal input tidak sempurna.
• Level sinyal input terlalu tinggi.
• Atur CUT OFF FREQ (frekuensi cut-off) setinggi mungkin saat memutar kembali Dolby digital.

Dengungan atau kebisingan parah terdengar.

• Hubungkan kabel ground meja putar dengan benar.
• Kontak antara colokan kabel penghubung dan jack yang sesuai belum dibuat dengan benar. Hubungkan colokan dengan kuat.
• Sistem audio mengambil kebisingan dari pesawat TV. Pindahkan sistem audio dari pesawat TV atau matikan pesawat TV.

Spesifikasi

SPESIFIKASI DAYA AUDIO

OUTPUT DAYA DAN DISTORSI HARMONIK TOTAL:

Dengan beban 6 ohm, dari 28 – 200 Hz; daya RMS minimum 80 watt, dengan tidak lebih dari 0,8% distorsi harmonik total dari 250 miliwatt hingga output terukur.

Sistem

Jenis
Subwoofer Aktif (desain terlindung magnet)

Unit speaker
Woofer: 20 cm dia. (8 in.), tipe kerucut

Bagian amplifier
Output RMS berkelanjutan: (0,8%) 80W

Rentang frekuensi reproduksi
28 Hz – 200 Hz

Frekuensi cut-off frekuensi tinggi
50 Hz – 200 Hz

Pemilih fase
NORMAL, REVERSE (terbalik)

Input

Jack input
INPUT: jack pin input
SPEAKER IN: terminal input

Jack output
SPEAKER OUT: terminal output

Umum

Persyaratan daya
Model AS dan Kanada: 120 V AC, 60 Hz
Model Australia: 240 V AC, 50/60 Hz

Konsumsi daya
100 W

Dimensi
Kira-kira. 270 x 325 x 398 mm
(10 ³/₄ x 12 ⁷/₈ x 15 ¹¹/₁₆ in.) (l/t/d)

Massa
10 kg (22 lb 1oz)

Aksesori yang disertakan

Bantalan kaki (4)
Kabel penghubung audio (1 phono – 1 phono),
2 m (6 ft 6 ¹/₂ in.) (1)
Kabel speaker, 2,5 m (8 ft 2 ¹/₂ in.) (2)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.
