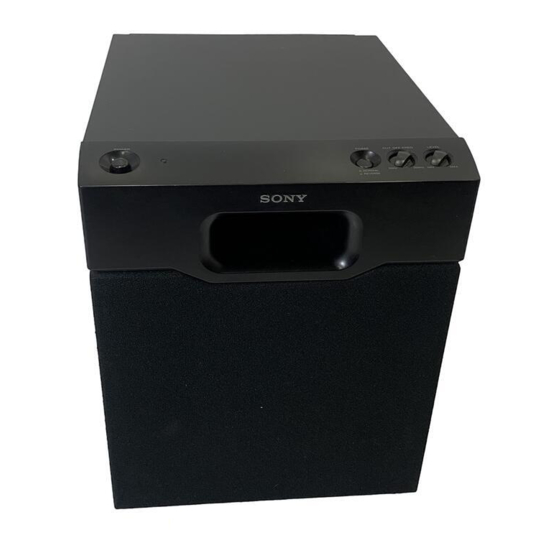

SONY SA-WM20 - Manual Subwoofer Aktif

Isi

1 Tindakan Pencegahan
2 Pemasangan
3 Menghubungkan Sistem
4 Mendengarkan Suara
5 Menyesuaikan Suara
6 Pemecahan Masalah
7 Spesifikasi
8 Unduh manual
9 Dalam Bahasa Lain

Tindakan Pencegahan

Untuk mencegah kebakaran atau bahaya sengatan listrik, jangan biarkan unit terkena hujan atau kelembapan.
Jangan pasang peralatan di ruang terbatas, seperti rak buku atau lemari built-in.

Tentang keselamatan

Sebelum mengoperasikan woofer, pastikan voltase operasi woofer Anda identik dengan voltase catu daya setempat Anda.
Cabut woofer dari stopkontak jika tidak akan digunakan dalam jangka waktu lama. Untuk memutuskan kabel, tarik kabel dengan memegang steker. Jangan pernah menarik kabel itu sendiri.
Jika ada cairan atau benda padat yang jatuh ke dalam woofer, cabut woofer dan periksakan woofer oleh personel yang berkualifikasi sebelum mengoperasikannya lebih lanjut.
Kabel daya AC hanya boleh diganti di bengkel servis yang berkualifikasi.

Saat menghidupkan atau mematikan amplifier atau peralatan lain
Kecilkan volume amplifier hingga minimum.

Untuk menghindari kerusakan pada woofer

Berhati-hatilah dalam mengatur kontrol volume amplifier untuk menghindari daya input yang berlebihan.
Jangan mencoba membuka penutup atau membentuk ulang unit speaker dan jaringan.

Jika terjadi ketidakberaturan warna pada layar TV terdekat
Dengan tipe sistem speaker yang terlindung secara magnetis, speaker dapat dipasang di dekat pesawat TV. Namun, ketidakberaturan warna masih dapat diamati pada layar TV tergantung pada jenis pesawat TV Anda.

Jika terjadi ketidakberaturan warna...

Matikan pesawat TV sekali, lalu hidupkan kembali setelah 15 hingga 30 menit.

Jika ketidakberaturan warna teramati lagi...

Tempatkan speaker lebih jauh dari pesawat TV.

Saat lolongan terjadi
Pindahkan speaker atau kecilkan volume amplifier.

Tentang pemasangan

Jangan memasang woofer di dekat sumber panas seperti radiator atau saluran udara, atau di tempat yang terkena sinar matahari langsung, debu berlebihan, getaran mekanis, atau guncangan.
Ventilasi yang baik sangat penting untuk mencegah panas internal menumpuk di woofer. Tempatkan woofer di lokasi dengan sirkulasi udara yang memadai. Jangan letakkan woofer di permukaan yang lembut.
Berhati-hatilah saat meletakkan speaker pada lantai yang diolah secara khusus (dililin, diminyaki, dipoles, dll.), karena dapat menyebabkan noda atau perubahan warna.

Tentang membersihkan kabinet
Bersihkan kabinet dengan kain lembut yang sedikit dibasahi dengan air. Jangan gunakan bantalan abrasif, bubuk penggosok, atau pelarut seperti alkohol atau bensin.
Jika Anda memiliki pertanyaan atau masalah tentang woofer Anda yang tidak tercakup dalam manual ini, silakan berkonsultasi dengan dealer Sony terdekat.

Pemasangan

Karena telinga manusia tidak dapat mendeteksi arah dan posisi suara bass yang direproduksi oleh woofer (di bawah 200 Hz), Anda dapat memasang woofer di mana pun Anda suka di ruangan Anda. Untuk mendapatkan reproduksi bass yang lebih baik, kami menyarankan Anda memasang woofer di lantai yang kokoh di mana resonansi tidak mungkin terjadi.

Catatan

Selalu pasang woofer secara vertikal, jaga jarak beberapa sentimeter dari dinding.
Jangan meletakkan benda di atas woofer atau duduk di atasnya.
Jika woofer dipasang di tengah ruangan, bass dapat sangat melemah. Hal ini disebabkan oleh pengaruh gelombang berdiri ruangan. Jika ini terjadi, jauhkan woofer dari tengah ruangan atau hilangkan penyebab gelombang berdiri, dengan memasang rak buku di dinding, dll.

Menghubungkan Sistem

Ikhtisar
Gunakan jack LINE IN atau terminal SPEAKER IN woofer saat Anda menghubungkan amplifier.

Jika amplifier Anda memiliki salah satu jenis jack output berikut, hubungkan jack LINE IN dan jack amplifier menggunakan kabel penghubung audio yang disertakan.
- Jack MONO OUT
- Jack MIX OUT
- Jack output SUBWOOFER
- Jack output SUPER WOOFER
Jika amplifier Anda tidak memiliki jack output yang disebutkan di atas, hubungkan terminal speaker amplifier ke terminal SPEAKER IN sebagai gantinya. ()

Sebelum Anda memulai

Matikan daya amplifier dan woofer sebelum membuat sambungan apa pun.
Gunakan kabel penghubung audio yang disertakan dengan peralatan masing-masing. Jika tidak ada cukup kabel penghubung audio untuk membuat sambungan yang diperlukan, Anda perlu membeli beberapa kabel penghubung audio opsional.
Pastikan untuk membuat sambungan dengan kuat untuk menghindari kebisingan.
Hubungkan kabel daya AC dari woofer ke stopkontak.
Anda tidak dapat menghubungkan jack output CENTER untuk digunakan dengan fungsi Dolby Pro Logic ke woofer. Suara bass tidak dikeluarkan dengan beberapa mode Dolby Pro Logic.

Menghubungkan ke amplifier dengan satu set terminal speaker ()

Jika amplifier Anda dilengkapi dengan satu set terminal speaker, hubungkan woofer ke amplifier, lalu hubungkan speaker depan ke woofer.

Sambungan

Hubungkan woofer ke amplifier.
Hubungkan terminal SPEAKER IN woofer ke terminal speaker amplifier dengan kabel speaker. Pastikan untuk menghubungkan saluran L dan R.
Hubungkan speaker depan ke woofer.
Hubungkan speaker ke terminal speaker woofer.

Menghubungkan ke amplifier dengan set terminal speaker ganda (A + B) ()

Jika amplifier Anda memiliki set terminal speaker ganda (A+B), hubungkan woofer dan speaker depan ke amplifier.

Sambungan

Hubungkan speaker depan ke amplifier.
Hubungkan speaker ke terminal speaker amplifier Anda (A).
Hubungkan woofer ke amplifier.
Hubungkan terminal SPEAKER IN woofer ke terminal speaker amplifier (B) menggunakan kabel speaker (disertakan).

Saat menggunakan set speaker ganda (A+B), pastikan Anda memilih posisi "A+B" dengan amplifier Anda.

Catatan
Saat Anda hanya menggunakan terminal speaker (A) (hanya speaker depan) atau saat daya amplifier dimatikan, kecilkan volume atau matikan daya woofer, jika tidak, dengungan dapat terdengar.

Menghubungkan ke amplifier dengan jack khusus untuk subwoofer
Jika amplifier Anda memiliki jack khusus untuk subwoofer (seperti jack MONO OUT, jack MIX OUT, jack SUBWOOFER, atau jack SUPER WOOFER), hubungkan jack LINE IN woofer ke salah satu jack tersebut.

Sambungan ()

Hubungkan jack MONO OUT amplifier Anda ke jack LINE IN woofer dengan kabel penghubung audio yang disertakan.

Catatan
Jika level output amplifier Anda tidak cukup besar, suara mungkin tidak cukup keras. Dalam hal ini, hubungkan terminal speaker amplifier langsung ke terminal SPEAKER IN woofer.

Menghubungkan kabel daya AC

Hubungkan kabel daya AC dari woofer dan dari amplifier Anda ke stopkontak.
Pastikan daya ke woofer dimatikan sebelum Anda mencolokkan atau mencabut kabel daya apa pun.

Mendengarkan Suara

Nyalakan amplifier dan pilih sumber program.
Tekan POWER ().
Woofer menyala dan indikator POWER menyala hijau.
Putar sumber program.
Sesuaikan VOLUME agar suara dari speaker depan tidak terdistorsi.
Jika terdistorsi, suara dari woofer juga akan terdistorsi.

Catatan

Jangan pernah mengatur kontrol nada amplifier (BASS, TREBLE, dll.) atau output equalizer ke level tinggi atau memasukkan gelombang sinus 20 Hz hingga 50 Hz yang direkam pada cakram uji yang tersedia secara komersial atau suara khusus (suara bass alat musik elektronik, noise pop meja putar cakram analog, suara dengan bass yang ditingkatkan secara tidak normal, dll.) dalam level tinggi ke unit ini. Tindakan ini dapat menyebabkan kerusakan pada speaker. Saat cakram khusus yang berisi bass yang ditingkatkan secara tidak normal diputar, noise dapat dikeluarkan selain suara aslinya. Dalam kasus seperti itu, kurangi level suara.
Sinyal output subwoofer (sinyal digital DOLBY (AC-3)) dari prosesor surround digital yang dijual sendiri diatur 10 dB lebih tinggi oleh Dolby laboratories Licensing Corporation. Jika menggunakan secara normal, sesuaikan level subwoofer.

Menyesuaikan Suara

Anda dapat menyesuaikan suara woofer agar sesuai dengan suara speaker depan Anda. Memperkuat suara bass memberi Anda kesan suasana yang lebih besar.

Sesuaikan frekuensi cut-off.
Putar kontrol CUT OFF FREQ, tergantung pada frekuensi reproduksi speaker depan Anda.
Lihat berikut saat menyesuaikan.
1. Speaker berukuran sangat kecil tipikal: dia. 5 – 7 cm
2. Speaker berukuran kecil tipikal: dia. 8 – 15 cm
3. Speaker berukuran sedang tipikal: dia. 16 – 24 cm
4. Speaker berukuran besar tipikal: lebih dari 25 cm dia.
  Untuk memaksimalkan fungsi konverter level rendah digital Dolby, putar CUT OFF FREQ setinggi mungkin saat memutar kembali digital Dolby (AC-3).
Sesuaikan level volume woofer.
Putar kontrol LEVEL sehingga Anda dapat mendengar suara bass sedikit lebih dari sebelumnya. Untuk menambah volume, putar kontrol searah jarum jam. Untuk mengurangi volume, putar kontrol berlawanan arah jarum jam.
Putar lagu dan film favorit Anda.
Lagu-lagu vokal pria dan suara yang mengandung suara bass paling cocok untuk penyesuaian. Putar volume untuk speaker depan ke level yang sama seperti biasanya.
Pilih polaritas fase.
Gunakan pemilih PHASE untuk memilih polaritas fase.
Ulangi langkah 1 hingga 4 untuk menyesuaikan preferensi Anda.
Setelah Anda menyesuaikan woofer ke pengaturan yang Anda inginkan, gunakan kontrol VOLUME pada amplifier untuk menyesuaikan volume woofer dengan speaker lainnya. Anda tidak perlu menyesuaikan pengaturan woofer saat Anda mengubah level volume amplifier.

Catatan

Jika suara terdistorsi saat Anda menghidupkan bass reinforcement dari amplifier Anda (seperti, DBFB, GROOVE, equalizer grafis, dll.), matikan bass reinforcement dan sesuaikan suara.
Jangan putar volume woofer ke maksimum. Melakukannya dapat melemahkan suara bass. Selain itu, noise asing dapat terdengar.
Memilih NORMAL atau REVERSE dengan PHASE selector membalikkan polaritas dan dapat memberikan reproduksi bass yang lebih baik di lingkungan mendengarkan tertentu (tergantung pada jenis speaker depan, posisi woofer, dan penyesuaian frekuensi cut-off). Ini juga dapat mengubah luas dan kekencangan suara, dan memengaruhi perasaan medan suara. Pilih pengaturan yang memberikan suara yang Anda sukai saat mendengarkan di posisi mendengarkan normal Anda.

Menyetel speaker ()

Untuk mencegah getaran atau gerakan speaker saat mendengarkan, pasang bantalan kaki yang disertakan ke speaker.

Pemecahan Masalah

Jika Anda mengalami kesulitan berikut saat menggunakan woofer, gunakan panduan pemecahan masalah ini untuk membantu Anda mengatasi masalah tersebut. Jika masalah tetap berlanjut, hubungi dealer Sony terdekat.

Tidak ada suara

Periksa apakah woofer dan komponen ini terhubung dengan benar dan aman.
Putar LEVEL searah jarum jam untuk memperbesar volume.
Pilih SPEAKER atau LINE dengan pemilih IN PUT.
Atur ulang level.

Suara tiba-tiba berhenti

Kabel speaker mungkin mengalami korsleting. Hubungkan kabel dengan benar.

Suaranya terdistorsi

Sinyal input tidak sempurna.
Level sinyal input terlalu tinggi.
Atur CUT OFF FREQ setinggi mungkin saat memutar kembali digital Dolby (AC-3).

Dengungan atau kebisingan parah terdengar

Hubungkan kabel ground meja putar dengan benar.
Kontak antara steker kabel penghubung dan jack yang sesuai belum dilakukan dengan benar. Hubungkan steker dengan kuat.
Sistem audio menangkap noise dari pesawat TV. Jauhkan sistem audio dari pesawat TV atau matikan pesawat TV.

Spesifikasi

Sistem
Tipe Subwoofer Aktif (desain terlindung magnetis)
Unit speaker Woofer: dia. 20 cm, tipe kerucut
Bagian amplifier Output RMS kontinu: 50 W (0,8%)
Rentang frekuensi reproduksi 28 Hz – 200 Hz
Frekuensi cut-off frekuensi tinggi 50 Hz – 200 Hz
Pemilih fase NORMAL, REVERSE

Input
Jack input LINE IN: jack pin input
SPEAKER IN: terminal input
Jack output SPEAKER OUT: terminal output

Umum
Persyaratan daya Model Meksiko: 120 V AC, 60 Hz
Model Asia: 230 V AC, 50/ 60 Hz
Model lain: 120 V AC, 50/ 60
Hz, 220-230 V AC, 50/ 60 Hz
Konsumsi daya 50 W
Dimensi Kira-kira. 270 x 325 x 385 mm (l/t/d)
Massa 10 kg

Aksesori yang disertakan
Bantalan kaki (4)
Kabel penghubung audio (1 steker phono – 1 steker phono), 2 m (1)
Kabel speaker, 2,5 m (2)

Desain dan spesifikasi dapat berubah tanpa pemberitahuan.

Menyetel pemilih voltase (hanya model yang dilengkapi pemilih voltase) ()

Periksa apakah pemilih voltase pada panel belakang pemutar disetel ke voltase saluran listrik setempat. Jika tidak, setel pemilih ke posisi yang benar menggunakan obeng sebelum menghubungkan kabel daya AC ke stopkontak.
