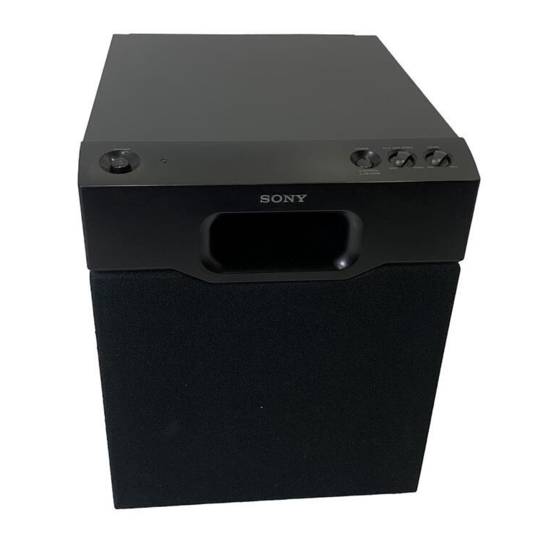

SONY SA-WM20 - Manual del Subwoofer Activo
Precauciones
Para evitar incendios o descargas eléctricas, no exponga la unidad a la lluvia ni a la humedad.
No instale el aparato en un espacio confinado, como una estantería o un mueble empotrado.
Sobre la seguridad
- Antes de utilizar el woofer, asegúrese de que el voltaje de funcionamiento de su woofer sea idéntico al de su fuente de alimentación local.
- Desenchufe el woofer de la toma de corriente si no se va a utilizar durante un período de tiempo prolongado. Para desconectar el cable, tire del cable agarrando el enchufe. Nunca tire del cable en sí.
- Si cae algún líquido u objeto sólido en el woofer, desenchufe el woofer y haga que personal cualificado lo revise antes de seguir utilizándolo.
- El cable de alimentación de CA solo debe ser cambiado en un taller de servicio cualificado.
Al encender o apagar un amplificador u otro equipo
Baje el volumen del amplificador al mínimo.
Para evitar dañar el woofer
- Tenga cuidado al ajustar el control de volumen del amplificador para evitar una potencia de entrada excesiva.
- No intente abrir la carcasa ni remodelar las unidades de altavoz y las redes.
En caso de que se observe una irregularidad de color en la pantalla del televisor cercano
Con el tipo de sistema de altavoces con blindaje magnético, los altavoces se pueden instalar cerca de un televisor. Sin embargo, aún se puede observar una irregularidad de color en la pantalla del televisor, dependiendo del tipo de televisor.
Si se observa una irregularidad de color...
- Apague el televisor una vez y luego enciéndalo después de 15 a 30 minutos.
Si se observa una irregularidad de color de nuevo...
- Coloque los altavoces más separados del televisor.
Cuando se produce un aullido
Cambie la ubicación del altavoz o baje el volumen del amplificador.
Sobre la instalación
- No instale el woofer cerca de fuentes de calor como radiadores o conductos de aire, o en un lugar sujeto a la luz solar directa, polvo excesivo, vibración mecánica o golpes.
- Es esencial una buena ventilación para evitar la acumulación de calor interno en el woofer. Coloque el woofer en un lugar con una circulación de aire adecuada. No coloque el woofer sobre una superficie blanda.
- Tenga cuidado al colocar el altavoz en un suelo especialmente tratado (encerado, aceitado, pulido, etc.), ya que puede provocar manchas o decoloración.
Sobre la limpieza del gabinete
Limpie el gabinete con un paño suave ligeramente humedecido con agua. No utilice ningún tipo de estropajo abrasivo, polvo para fregar o disolvente como alcohol o bencina.
Si tiene alguna pregunta o problema con su woofer que no se trate en este manual, consulte a su distribuidor de Sony más cercano.
Instalación
Dado que el oído humano no puede detectar la dirección y la posición de donde proviene el sonido de graves reproducido por un woofer (por debajo de 200 Hz), puede instalar el woofer donde quiera en su habitación. Para obtener una mejor reproducción de graves, le recomendamos que instale el woofer en un suelo sólido donde sea poco probable que se produzca resonancia.
Notas
- Instale siempre el woofer verticalmente, manteniendo unos centímetros de distancia de la pared.
- No coloque ningún objeto sobre el woofer ni se siente en él.
- Si el woofer está instalado en el centro de una habitación, los graves podrían debilitarse extremadamente. Esto se debe a la influencia de la onda estacionaria de la habitación. Si esto sucede, aleje el woofer del centro de la habitación o elimine la causa de la onda estacionaria, instalando una estantería en la pared, etc.
Conexión del sistema
Descripción general
Utilice las tomas LINE IN o los terminales SPEAKER IN del woofer cuando conecte el amplificador.
- Si su amplificador tiene uno de los siguientes tipos de tomas de salida, conecte la toma LINE IN y la toma del amplificador utilizando el cable de conexión de audio suministrado.
- Toma MONO OUT
- Toma MIX OUT
- Toma(s) de salida SUBWOOFER
- Toma(s) de salida SUPER WOOFER
- Si su amplificador no tiene las tomas de salida mencionadas anteriormente, conecte los terminales de los altavoces del amplificador a los terminales SPEAKER IN en su lugar. (
![]()
)
![]()
)
Antes de empezar
- Apague la alimentación del amplificador y del woofer antes de realizar cualquier conexión.
- Utilice los cables de conexión de audio que se suministran con el equipo respectivo. Si no hay suficientes cables de conexión de audio para realizar las conexiones necesarias, deberá comprar algunos cables de conexión de audio opcionales.
- Asegúrese de realizar las conexiones firmemente para evitar el ruido.
- Conecte el cable de alimentación de CA del woofer a una toma de corriente.
- No puede conectar la toma de salida CENTER para usarla con la función Dolby Pro Logic al woofer. El sonido de graves no se emite con algunos modos de Dolby Pro Logic.
Conexión a un amplificador con un solo juego de terminales de altavoz (
)
Si su amplificador está equipado con un solo juego de terminales de altavoz, conecte el woofer al amplificador y, a continuación, conecte los altavoces frontales al woofer.
Conexiones
- Conecte el woofer al amplificador.
Conecte los terminales SPEAKER IN del woofer a los terminales de altavoz del amplificador con los cables de altavoz. Asegúrese de conectar ambos canales, L y R. - Conecte los altavoces frontales al woofer.
Conecte los altavoces a los terminales de altavoz del woofer.
Conexión a un amplificador con juegos dobles (A + B) de terminales de altavoz (
)
Si su amplificador tiene juegos dobles (A+B) de terminales de altavoz, conecte tanto el woofer como los altavoces frontales al amplificador.
Conexiones
- Conecte los altavoces frontales al amplificador.
Conecte los altavoces a los terminales de altavoz (A) de su amplificador. - Conecte el woofer al amplificador.
Conecte los terminales SPEAKER IN del woofer a los terminales de altavoz (B) del amplificador utilizando los cables de altavoz (suministrados).
Cuando utilice los juegos dobles (A+B) de altavoces, asegúrese de seleccionar la posición "A+B" en su amplificador.
Nota
Cuando esté utilizando solo el terminal de altavoz (A) (solo el altavoz frontal) o cuando la alimentación del amplificador esté apagada, baje el volumen o apague la alimentación del woofer; de lo contrario, se puede escuchar un zumbido.
Conexión a un amplificador con una toma especial para un subwoofer
Si su amplificador tiene una toma especial para un subwoofer (como una toma MONO OUT, una toma MIX OUT, una toma SUBWOOFER o una toma SUPER WOOFER), conecte la toma LINE IN del woofer a una de esas tomas.
Conexiones (
)
Conecte la toma MONO OUT de su amplificador a la toma LINE IN del woofer con el cable de conexión de audio suministrado.
Nota
Si el nivel de salida de su amplificador no es lo suficientemente alto, es posible que el sonido no sea lo suficientemente fuerte. En este caso, conecte los terminales de altavoz del amplificador directamente a los terminales SPEAKER IN del woofer.
Conexión del cable de alimentación de CA
- Conecte el cable de alimentación de CA del woofer y de su amplificador a una toma de corriente.
- Asegúrese de que la alimentación del woofer esté apagada antes de enchufar o desenchufar cualquier cable de alimentación.
Escuchar el sonido
- Encienda el amplificador y seleccione la fuente del programa.
- Pulse POWER (encendido) (
![]()
).
El woofer se enciende y el indicador POWER (encendido) se ilumina en verde. - Reproduzca la fuente del programa.
Ajuste el VOLUME (volumen) para que el sonido de los altavoces frontales no se distorsione.
Si está distorsionado, el sonido del woofer también se distorsionará.
).Notas
- Nunca ajuste el control de tono del amplificador (BASS (graves), TREBLE (agudos), etc.) o la salida del ecualizador a un nivel alto o introduzca ondas sinusoidales de 20 Hz a 50 Hz grabadas en un disco de prueba disponible comercialmente o sonido especial (sonido de graves de instrumento musical electrónico, ruido pop de tocadiscos analógico, sonido con graves anormalmente mejorados, etc.) en un nivel alto a esta unidad. Estas acciones pueden causar daños a los altavoces. Cuando se reproduce un disco especial que contiene graves anormalmente mejorados, se puede emitir ruido además del sonido original. En tal caso, disminuya el nivel de sonido.
- La señal de salida del subwoofer (señal DOLBY digital (AC-3)) del procesador de sonido envolvente digital vendido individualmente se establece 10 dB más alta por Dolby laboratories Licensing Corporation. En el caso de uso normal, ajuste el nivel del subwoofer.
Ajuste del sonido
Puede ajustar el sonido del woofer para que se adapte al sonido de sus altavoces frontales. Reforzar el sonido de graves le da una mayor sensación de atmósfera.
- Ajuste la frecuencia de corte.
Gire el control CUT OFF FREQ (frecuencia de corte), dependiendo de las frecuencias de reproducción de sus altavoces frontales.
Consulte lo siguiente al ajustar.- Altavoces típicos de tamaño muy pequeño: 5 - 7 cm de diámetro.
- Altavoces típicos de tamaño pequeño: 8 - 15 cm de diámetro.
- Altavoces típicos de tamaño mediano: 16 - 24 cm de diámetro.
- Altavoces típicos de tamaño grande: más de 25 cm de diámetro.
Para aprovechar al máximo la función de convertidor de bajo nivel de Dolby digital, gire el CUT OFF FREQ (frecuencia de corte) lo más alto posible al reproducir Dolby digital (AC-3).
- Ajuste el nivel de volumen del woofer.
Gire el control LEVEL (nivel) para que pueda escuchar el sonido de graves un poco más que antes. Para aumentar el volumen, gire el control en el sentido de las agujas del reloj. Para disminuir el volumen, gire el control en el sentido contrario a las agujas del reloj. - Reproduzca su canción y película favoritas.
Las melodías vocales masculinas y la voz que contiene sonidos de graves son las más adecuadas para el ajuste. Gire el volumen de los altavoces frontales al mismo nivel que de costumbre. - Seleccione la polaridad de fase.
Utilice el selector PHASE (fase) para seleccionar la polaridad de fase. - Repita los pasos 1 a 4 para ajustar a su preferencia.
Una vez que haya ajustado el woofer a la configuración que desee, utilice el control VOLUME (volumen) del amplificador para ajustar el volumen del woofer con el de los otros altavoces. No es necesario que ajuste la configuración del woofer cuando cambie el nivel de volumen del amplificador.
Notas
- Si el sonido se distorsiona cuando enciende el refuerzo de graves de su amplificador (como DBFB, GROOVE, el ecualizador gráfico, etc.), apague el refuerzo de graves y ajuste el sonido.
- No gire el volumen del woofer al máximo. Hacerlo puede debilitar el sonido de graves. Además, se puede escuchar ruido extraño.
- Seleccionar NORMAL o REVERSE (inverso) con el selector PHASE (fase) invierte la polaridad y puede proporcionar una mejor reproducción de graves en ciertos entornos de escucha (dependiendo del tipo de altavoces frontales, la posición del woofer y el ajuste de la frecuencia de corte). También puede cambiar la extensión y la tensión del sonido, y afectar la sensación del campo de sonido. Seleccione la configuración que proporcione el sonido que prefiera al escuchar en su posición de escucha normal.
Ajuste del altavoz (
)
Para evitar la vibración o el movimiento del altavoz mientras escucha, coloque las almohadillas para los pies suministradas en el altavoz.
Resolución de problemas
Si experimenta alguna de las siguientes dificultades al utilizar el woofer, utilice esta guía de resolución de problemas para ayudarle a solucionar el problema. Si algún problema persiste, consulte a su distribuidor de Sony más cercano.
No hay sonido
- Compruebe que este woofer y los componentes estén conectados correcta y firmemente.
- Gire LEVEL (nivel) en el sentido de las agujas del reloj para subir el volumen.
- Seleccione SPEAKER (altavoz) o LINE (línea) con el selector IN PUT (entrada).
- Restablezca el nivel.
El sonido se ha detenido repentinamente
- Es posible que los cables de los altavoces se hayan cortocircuitado. Conecte los cables correctamente.
El sonido está distorsionado
- La señal de entrada es imperfecta.
- El nivel de la señal de entrada es demasiado alto.
- Ajuste el CUT OFF FREQ (frecuencia de corte) lo más alto posible al reproducir Dolby digital (AC-3).
Se escucha un zumbido o ruido fuerte
- Conecte correctamente el cable de tierra del tocadiscos.
- Los contactos entre los enchufes de los cables de conexión y las tomas correspondientes no se han realizado correctamente. Conecte los enchufes firmemente.
- El sistema de audio está captando algo de ruido de un televisor. Aleje el sistema de audio del televisor o apague el televisor.
Especificaciones
Sistema
Tipo Subwoofer activo (diseño con blindaje magnético)
Unidad de altavoz Woofer: 20 cm de diámetro, tipo cono
Sección del amplificador Salida RMS continua: 50 W (0,8%)
Rango de frecuencia de reproducción 28 Hz - 200 Hz
Frecuencia de corte de alta frecuencia 50 Hz - 200 Hz
Selector de fase NORMAL, REVERSE (inverso)
Entradas
Tomas de entrada LINE IN (entrada de línea): toma de clavija de entrada
SPEAKER IN (entrada de altavoz): terminales de entrada
Tomas de salida SPEAKER OUT (salida de altavoz): terminales de salida
General
Requisitos de alimentación Modelo mexicano: 120 V CA, 60 Hz
Modelo asiático: 230 V CA, 50/60 Hz
Otro modelo: 120 V CA, 50/60
Hz, 220-230 V CA, 50/60 Hz
Consumo de energía 50 W
Dimensiones Aprox. 270 x 325 x 385 mm (ancho/alto/profundidad)
Masa 10 kg
Accesorios suministrados
Almohadillas para los pies (4)
Cable de conexión de audio (1 enchufe fono - 1 enchufe fono), 2 m (1)
Cables de altavoz, 2,5 m (2)
El diseño y las especificaciones están sujetos a cambios sin previo aviso.
Ajuste del selector de voltaje (modelos equipados con selector de voltaje únicamente) (
)
Compruebe que el selector de voltaje en el panel posterior del reproductor esté configurado al voltaje de la línea eléctrica local. Si no es así, ajuste el selector a la posición correcta con un destornillador antes de conectar el cable de alimentación de CA a una toma de corriente.
