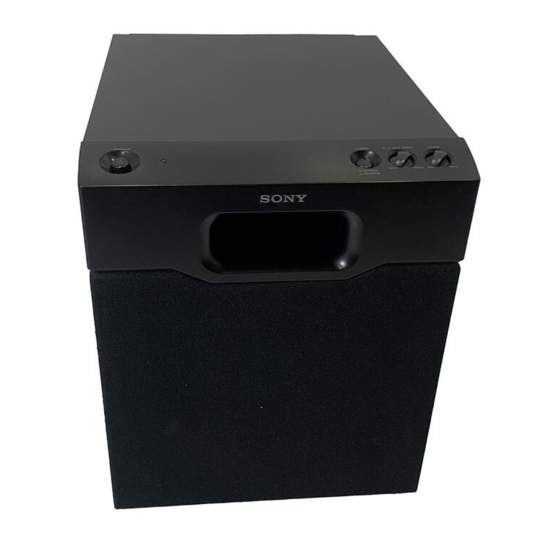

SONY SA-WM20 - Белсенді сабвуфер нұсқаулығы

Мазмұны

Сақтық шаралары


Өрт немесе тоқ соғу қаупін болдырмау үшін құрылғыны жаңбырдың немесе ылғалдың әсеріне ұшыратпаңыз.
Құрылғыны кітап сөресі немесе кіріктірілген шкаф сияқты шектеулі кеңістікке орнатпаңыз.

Қауіпсіздік туралы

  • Вуферді іске қосудан бұрын, вуфердің жұмыс кернеуі жергілікті қуат көзінің кернеуімен бірдей екеніне көз жеткізіңіз.
  • Егер вуфер ұзақ уақыт бойы пайдаланылмайтын болса, оны розеткадан ажыратыңыз. Сымды ажырату үшін, ашаны ұстап сымды тартыңыз. Ешқашан сымның өзін тартпаңыз.
  • Егер қандай да бір сұйықтық немесе қатты зат вуферге түсіп кетсе, вуферді розеткадан ажыратып, оны әрі қарай пайдаланудан бұрын білікті мамандарға тексертіңіз.
  • Айнымалы ток сымын тек білікті қызмет көрсету орталығында ғана ауыстыру керек.

Күшейткішті немесе басқа жабдықты қосу немесе өшіру кезінде
Күшейткіштің дыбыс деңгейін ең төменгі деңгейге түсіріңіз.

Вуферге зақым келтірмеу үшін

  • Шамадан тыс кіріс қуатын болдырмау үшін күшейткіштің дыбыс деңгейін реттеу кезінде абай болыңыз.
  • Корпусты ашуға немесе динамик блоктары мен желілерін қайта қалыптастыруға тырыспаңыз.

Жақын маңдағы теледидар экранында түссіздік байқалған жағдайда
Магниттік экрандалған динамик жүйесінің көмегімен динамиктерді теледидардың жанына орнатуға болады. Дегенмен, теледидардың түріне байланысты теледидар экранында түссіздік байқалуы мүмкін.

Егер түссіздік байқалса...

  • Теледидарды бір рет өшіріп, 15-30 минуттан кейін қайта қосыңыз.

Егер түссіздік қайтадан байқалса...

  • Динамиктерді теледидардан алысырақ қойыңыз.

Ысқырық пайда болған кезде
Динамиктің орнын ауыстырыңыз немесе күшейткіштің дыбыс деңгейін азайтыңыз.

Орнату туралы

  • Вуферді радиаторлар немесе ауа өткізгіштер сияқты жылу көздерінің жанына немесе тікелей күн сәулесі, шамадан тыс шаң, механикалық діріл немесе соққы әсер ететін жерге орнатпаңыз.
  • Вуфердің ішінде жылудың жиналуын болдырмау үшін жақсы желдету маңызды. Вуферді ауа айналымы жеткілікті жерге орналастырыңыз. Вуферді жұмсақ бетке қоймаңыз.
  • Динамикті арнайы өңделген (балауызбен қапталған, майланған, жылтыратылған және т.б.) еденге қою кезінде сақ болыңыз, себебі дақтар немесе түссіздік пайда болуы мүмкін.

Корпусты тазалау туралы
Корпусты сумен сәл дымқылданған жұмсақ шүберекпен тазалаңыз. Ешқандай абразивті төсемді, қырғыш ұнтақты немесе спирт немесе бензин сияқты еріткішті пайдаланбаңыз.
Егер сізде осы нұсқаулықта қамтылмаған вуферге қатысты қандай да бір сұрақтарыңыз немесе мәселелеріңіз болса, жақын жердегі Sony дилеріне хабарласыңыз.

Орнату

Адам құлағы вуфер шығаратын бас дыбысының (200 Гц-тен төмен) қайдан шығып жатқанын анықтай алмайтындықтан, вуферді бөлмеңіздің кез келген жеріне орната аласыз. Жақсырақ бас дыбысын шығару үшін вуферді резонанс пайда болуы екіталай қатты еденге орнатуды ұсынамыз.

Ескертпелер

  • Вуферді әрқашан тігінен орнатыңыз, қабырғадан бірнеше сантиметр қашықтықта ұстаңыз.
  • Вуферге зат қоймаңыз немесе оған отырмаңыз.
  • Егер вуфер бөлменің ортасына орнатылса, бас қатты әлсіреуі мүмкін. Бұл бөлменің тұрғын толқынының әсерінен болады. Егер осылай болса, вуферді бөлменің ортасынан алыстатыңыз немесе қабырғаға кітап сөресін орнату арқылы тұрғын толқынның себебін жойыңыз және т.б.

Жүйені қосу

Шолу
Күшейткішті қосқан кезде вуфердің LINE IN ұяларын немесе SPEAKER IN терминалдарын пайдаланыңыз.

  • Егер күшейткіште келесі типтегі шығыс ұяларының бірі болса, жеткізілген аудио қосылым сымын пайдаланып LINE IN ұясын және күшейткіштің ұясын қосыңыз.
    • MONO OUT ұясы
    • MIX OUT ұясы
    • SUBWOOFER шығыс ұясы(лары)
    • SUPER WOOFER шығыс ұясы(лары)
  • Егер күшейткіште жоғарыда аталған шығыс ұялары болмаса, күшейткіштің динамик терминалдарын SPEAKER IN терминалдарына қосыңыз. ()

Бастамас бұрын

  • Қандай да бір қосылым жасамас бұрын күшейткіштің және вуфердің қуатын өшіріңіз.
  • Тиісті жабдыққа жеткізілген аудио қосылым сымдарын пайдаланыңыз. Қажетті қосылымдарды жасау үшін жеткілікті аудио қосылым сымдары болмаса, кейбір қосымша аудио қосылым сымдарын сатып алу қажет.
  • Шуды болдырмау үшін қосылымдарды мықтап жасаңыз.
  • Айнымалы ток сымын вуферден қабырғадағы розеткаға қосыңыз.
  • Dolby Pro Logic функциясымен пайдалану үшін CENTER шығыс ұясын қосуға болмайды. Кейбір Dolby Pro Logic режимдерінде бас дыбысы шығарылмайды.

Динамик терминалдарының бір жинағы бар күшейткішке қосылу ()
Connecting with a single set of speaker terminals
Егер күшейткіште динамик терминалдарының бір жинағы болса, вуферді күшейткішке қосыңыз, содан кейін алдыңғы динамиктерді вуферге қосыңыз.

Қосылымдар

  1. Вуферді күшейткішке қосыңыз.
    Динамик сымдарымен вуфердің SPEAKER IN терминалдарын күшейткіштің динамик терминалдарына қосыңыз. L және R арналарын қосуды ұмытпаңыз.
  2. Алдыңғы динамиктерді вуферге қосыңыз.
    Динамиктерді вуфердің динамик терминалдарына қосыңыз.

Динамик терминалдарының қос (A + B) жинағы бар күшейткішке қосылу ()
Connecting with double (A +B) sets of speaker terminals
Егер күшейткіште динамик терминалдарының қос (A+B) жинағы болса, вуферді де, алдыңғы динамиктерді де күшейткішке қосыңыз.

Қосылымдар

  1. Алдыңғы динамиктерді күшейткішке қосыңыз.
    Динамиктерді күшейткіштің динамик терминалдарына (A) қосыңыз.
  2. Вуферді күшейткішке қосыңыз.
    Динамик сымдарын (жеткізілген) пайдаланып вуфердің SPEAKER IN терминалдарын күшейткіштің динамик терминалдарына (B) қосыңыз.

Динамиктердің қос (A+B) жинағын пайдаланған кезде күшейткішпен "A+B" күйін таңдағаныңызға көз жеткізіңіз.

Ескертпе
Динамик терминалын (A) ғана (тек алдыңғы динамик) пайдаланған кезде немесе күшейткіштің қуаты өшірілген кезде, әйтпесе ызың шу естілуі мүмкін, дыбыс деңгейін азайтыңыз немесе вуфердің қуатын өшіріңіз.

Сабвуферге арналған арнайы ұясы бар күшейткішке қосылу
Егер күшейткіште сабвуферге арналған арнайы ұясы болса (MONO OUT ұясы, MIX OUT ұясы, SUBWOOFER ұясы немесе SUPER WOOFER ұясы сияқты), вуфердің LINE IN ұясын осы ұялардың біріне қосыңыз.

Қосылымдар ()
Hookups
Жеткізілген аудио қосылым сымымен күшейткіштің MONO OUT ұясын вуфердің LINE IN ұясына қосыңыз.

Ескертпе
Егер күшейткіштің шығыс деңгейі жеткілікті үлкен болмаса, дыбыс жеткілікті қатты болмауы мүмкін. Бұл жағдайда күшейткіштің динамик терминалдарын тікелей вуфердің SPEAKER IN терминалдарына қосыңыз.

Айнымалы ток сымын қосу

  • Айнымалы ток сымын вуферден және күшейткіштен қабырғадағы розеткаға қосыңыз.
  • Қандай да бір қуат сымын қоспас немесе ажыратпас бұрын вуфердің қуаты өшірілгеніне көз жеткізіңіз.

Дыбысты тыңдау

Listening to the Sound

  1. Күшейткішті қосыңыз және бағдарлама көзін таңдаңыз.
  2. POWER (ҚУАТ) () түймесін басыңыз.
    Вуфер қосылады және POWER (ҚУАТ) индикаторы жасыл түспен жанады.
  3. Бағдарлама көзін ойнатыңыз.
    Алдыңғы динамиктерден шыққан дыбыс бұрмаланбайтындай етіп VOLUME (ДЫБЫС ДЕҢГЕЙІ) түймесін реттеңіз.
    Егер ол бұрмаланса, вуферден шыққан дыбыс та бұрмаланады.

Ескертпелер

  • Ешқашан күшейткіштің тонды басқаруын (BASS (БАС), TREBLE (ЖОҒАРЫ ДЫБЫС), т.б.) немесе эквалайзер шығысын жоғары деңгейге қоймаңыз немесе 20 Гц-тен 50 Гц-ке дейінгі синусоидаларды коммерциялық түрде қол жетімді сынақ дискісіне немесе арнайы дыбысқа (электрондық музыкалық аспаптың бас дыбысы, аналогтық дискілі айналдырғыштың поп шуылы, қалыптан тыс күшейтілген басы бар дыбыс және т.б.) жоғары деңгейде осы құрылғыға енгізбеңіз. Бұл әрекеттер динамиктерге зақым келтіруі мүмкін. Қалыптан тыс күшейтілген басы бар арнайы дискі ойнатылған кезде бастапқы дыбысқа қосымша шу шығарылуы мүмкін. Мұндай жағдайда дыбыс деңгейін азайтыңыз.
  • Жеке сатылатын сандық көлемді процессордың сабвуфер шығыс сигналы (DOLBY digital (AC-3) сигналы) Dolby laboratories Licensing Corporation компаниясымен 10 дБ жоғары етіп орнатылған. Әдеттегідей пайдалану жағдайында сабвуфер деңгейін реттеңіз.

Дыбысты реттеу

Adjusting the Sound

Вуфердің дыбысын алдыңғы динамиктердің дыбысына сәйкес етіп реттей аласыз. Бас дыбысын күшейту сізге атмосфераны жақсырақ сезінуге мүмкіндік береді.

  1. Кесу жиілігін реттеңіз.
    Алдыңғы динамиктердің қайта шығару жиіліктеріне байланысты CUT OFF FREQ (КЕСУ ЖИІЛІГІ) басқаруын бұраңыз.
    Реттеу кезінде келесіге жүгініңіз.
    1. Өте кішкентай өлшемді динамиктер: 5 – 7 см диам.
    2. Кішкентай өлшемді динамиктер: 8 –15 см диам.
    3. Орташа өлшемді динамиктер: 16 –24 см диам.
    4. Үлкен өлшемді динамиктер: 25 см диам-нан артық.
      Dolby digital-дың төмен деңгейлі түрлендіргіш функциясын барынша пайдалану үшін Dolby digital (AC-3) ойнатылған кезде CUT OFF FREQ (КЕСУ ЖИІЛІГІ) түймесін мүмкіндігінше жоғары бұраңыз.
  2. Вуфердің дыбыс деңгейін реттеңіз.
    Бас дыбысын бұрынғыдан сәл көбірек еститіндей етіп LEVEL (ДЕҢГЕЙ) басқаруын бұраңыз. Дыбыс деңгейін арттыру үшін басқаруды сағат тілімен бағыттас бұраңыз. Дыбыс деңгейін азайту үшін басқаруды сағат тіліне қарсы бағытта бұраңыз.
  3. Сүйікті әніңіз бен фильміңізді ойнатыңыз.
    Ер адамның вокалды әуендері мен бас дыбыстары бар дауыс реттеуге ең қолайлы. Алдыңғы динамиктердің дыбыс деңгейін әдеттегідей деңгейге қойыңыз.
  4. Фазалық полярлықты таңдаңыз.
    Фазалық полярлықты таңдау үшін PHASE (ФАЗА) селекторын пайдаланыңыз.
  5. Өзіңізге ұнайтындай етіп реттеу үшін 1-ден 4-ке дейінгі қадамдарды қайталаңыз.
    Вуферді қалаған параметрлерге реттегеннен кейін күшейткіштегі VOLUME (ДЫБЫС ДЕҢГЕЙІ) басқаруын пайдаланып вуфердің дыбыс деңгейін басқа динамиктердің дыбыс деңгейімен реттеңіз. Күшейткіштің дыбыс деңгейін өзгерткен кезде вуфер параметрлерін реттеудің қажеті жоқ.

Ескертпелер

  • Егер күшейткіштен басты күшейтуді қосқан кезде дыбыс бұрмаланса (мысалы, DBFB, GROOVE, графикалық эквалайзер және т.б.), басты күшейтуді өшіріп, дыбысты реттеңіз.
  • Вуфердің дыбыс деңгейін ең жоғары деңгейге бұрмаңыз. Осылай жасау бас дыбысын әлсіретуі мүмкін. Сонымен қатар, бөгде шу естілуі мүмкін.
  • PHASE (ФАЗА) селекторымен NORMAL (ҚАЛЫПТЫ) немесе REVERSE (КЕРІ) таңдау полярлықты кері айналдырады және белгілі бір тыңдау орталарында бас дыбысын жақсырақ шығаруды қамтамасыз етуі мүмкін (алдыңғы динамиктердің түріне, вуфердің орнына және кесу жиілігін реттеуге байланысты). Ол сондай-ақ дыбыстың кеңдігі мен тығыздығын өзгертуі және дыбыс өрісінің сезімін әсер етуі мүмкін. Қалыпты тыңдау орнында тыңдаған кезде өзіңізге ұнайтын дыбысты қамтамасыз ететін параметрді таңдаңыз.

Динамикті орнату ()

Тыңдау кезінде динамиктің дірілдеуін немесе қозғалысын болдырмау үшін жеткізілген аяқ төсемдерін динамикке бекітіңіз.

Ақаулықтарды жою

Вуферді пайдалану кезінде келесі қиындықтардың кез келгенін сезінсеңіз, мәселені шешуге көмектесу үшін осы ақаулықтарды жою нұсқаулығын пайдаланыңыз. Қандай да бір мәселе шешілмесе, жақын жердегі Sony дилеріне хабарласыңыз.

Дыбыс жоқ

  • Осы вуфер мен құрамдастардың дұрыс және мықтап қосылғанын тексеріңіз.
  • Дыбыс деңгейін көтеру үшін LEVEL (ДЕҢГЕЙ) түймесін сағат тілімен бағыттас бұраңыз.
  • IN PUT (КІРІС) селекторымен SPEAKER (ДИНАМИК) немесе LINE (СЫЗЫҚ) таңдаңыз.
  • Деңгейді қайта орнатыңыз.

Дыбыс кенеттен тоқтады

  • Динамик сымдары қысқа тұйықталуы мүмкін. Сымдарды дұрыс қосыңыз.

Дыбыс бұрмаланған

  • Кіріс сигналы жетілдірілмеген.
  • Кіріс сигналының деңгейі тым жоғары.
  • Dolby digital (AC-3) ойнатылған кезде CUT OFF FREQ (КЕСУ ЖИІЛІГІ) түймесін мүмкіндігінше жоғары етіп орнатыңыз.

Қатты ызың немесе шу естіледі

  • Айналдырғыштың жерге қосу сымын дұрыс қосыңыз.
  • Қосылым сымдарының ашалары мен сәйкес ұялары арасындағы жанасулар дұрыс жасалмаған. Ашаларды мықтап қосыңыз.
  • Аудио жүйе теледидардан шу қабылдап жатыр. Аудио жүйені теледидардан алыстатыңыз немесе теледидарды өшіріңіз.

Техникалық сипаттамалар

Жүйе
Түрі Белсенді сабвуфер (магниттік экрандалған конструкция)
Динамик блогы Вуфер: 20 см диам, конус түрі
Күшейткіш бөлімі Үздіксіз RMS шығысы: 50 Вт (0,8%)
Қайта шығару жиілігі диапазоны 28 Гц – 200 Гц
Жоғары жиілікті кесу жиілігі 50 Гц – 200 Гц
Фаза селекторы NORMAL (ҚАЛЫПТЫ), REVERSE (КЕРІ)

Кірістер
Кіріс ұялары LINE IN (СЫЗЫҚ КІРІСІ): кіріс түйреуіш ұясы
SPEAKER IN (ДИНАМИК КІРІСІ): кіріс терминалдары
Шығыс ұялары SPEAKER OUT (ДИНАМИК ШЫҒЫСЫ): шығыс терминалдары

Жалпы
Қуат талаптары Мексикалық үлгі: 120 В айнымалы ток, 60 Гц
Азиялық үлгі: 230 В айнымалы ток, 50/ 60 Гц
Басқа үлгі: 120 В айнымалы ток, 50/ 60
Гц, 220-230 В айнымалы ток, 50/ 60 Гц
Қуат тұтыну 50 Вт
Өлшемдері Шамамен 270 x 325 x 385 мм (ені/ биіктігі/ тереңдігі)
Салмағы 10 кг

Жеткізілетін керек-жарақтар
Аяқ төсемдері (4)
Аудио қосылым сымы (1 фоно ашасы – 1 фоно ашасы), 2 м (1)
Динамик сымдары, 2,5 м (2)

Дизайн мен техникалық сипаттамалар ескертусіз өзгертілуі мүмкін.

Кернеу селекторын орнату (тек кернеу селекторымен жабдықталған үлгілер) ()

Ойнатқыштың артқы панеліндегі кернеу селекторы жергілікті қуат желісінің кернеуіне орнатылғанын тексеріңіз. Олай болмаса, айнымалы ток сымын қабырғадағы розеткаға қосудан бұрын бұрағышты пайдаланып селекторды дұрыс күйге орнатыңыз.
