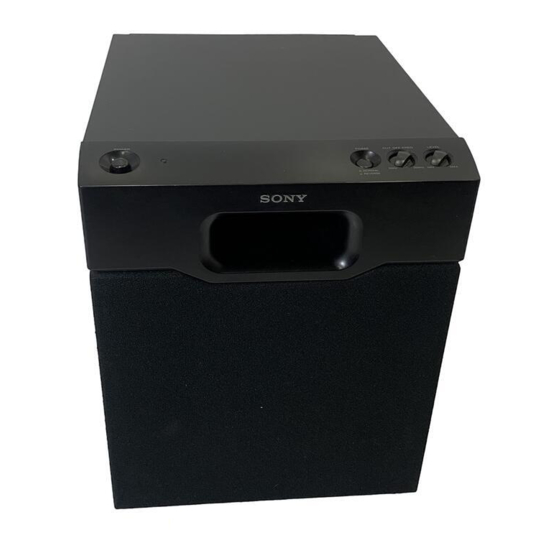

SONY SA-WM20 - Priručnik za aktivni subwoofer

Sadržaj

1 Mjere opreza
2 Instalacija
3 Spajanje sustava
4 Slušanje zvuka
5 Podešavanje zvuka
6 Rješavanje problema
7 Specifikacije
8 Preuzmi priručnik
9 Na drugim jezicima

Mjere opreza

Da biste spriječili požar ili opasnost od strujnog udara, ne izlažite uređaj kiši ili vlazi.
Ne postavljajte uređaj u zatvoreni prostor, poput police za knjige ili ugradbenog ormarića.

O sigurnosti

Prije korištenja woofera, provjerite je li radni napon vašeg woofera identičan naponu vašeg lokalnog napajanja.
Isključite woofer iz zidne utičnice ako se neće koristiti dulje vrijeme. Da biste isključili kabel, povucite kabel držeći utikač. Nikada ne povlačite sam kabel.
Ako tekućina ili kruti predmet padne u woofer, isključite woofer i dajte ga provjeriti kvalificiranom osoblju prije daljnjeg korištenja.
Kabel za napajanje izmjeničnom strujom smije se mijenjati samo u kvalificiranoj servisnoj radionici.

Prilikom uključivanja ili isključivanja pojačala ili druge opreme
Smanjite glasnoću pojačala na minimum.

Da biste izbjegli oštećenje woofera

Budite oprezni pri podešavanju kontrole glasnoće pojačala kako biste izbjegli prekomjernu ulaznu snagu.
Ne pokušavajte otvoriti kućište ili preoblikovati zvučničke jedinice i mreže.

U slučaju da se na obližnjem TV ekranu primijeti nepravilnost boje
S magnetski zaštićenim tipom zvučničkog sustava, zvučnici se mogu postaviti u blizini TV prijemnika. Međutim, nepravilnost boje se i dalje može primijetiti na TV ekranu, ovisno o vrsti vašeg TV prijemnika.

Ako se primijeti nepravilnost boje...

Isključite TV prijemnik jednom, a zatim ga uključite nakon 15 do 30 minuta.

Ako se ponovno primijeti nepravilnost boje...

Postavite zvučnike dalje od TV prijemnika.

Kada se pojavi zavijanje
Premjestite zvučnik ili smanjite glasnoću pojačala.

O instalaciji

Ne postavljajte woofer u blizini izvora topline kao što su radijatori ili ventilacijski kanali, ili na mjesto izloženo izravnoj sunčevoj svjetlosti, prekomjernoj prašini, mehaničkim vibracijama ili udarcima.
Dobra ventilacija je bitna za sprječavanje unutarnjeg nakupljanja topline u wooferu. Postavite woofer na mjesto s odgovarajućom cirkulacijom zraka. Ne postavljajte woofer na meku površinu.
Budite oprezni pri postavljanju zvučnika na posebno obrađeni (voskom, uljem, poliranjem, itd.) pod, jer može doći do mrlja ili promjene boje.

O čišćenju kućišta
Očistite kućište mekom krpom lagano navlaženom vodom. Nemojte koristiti nikakve abrazivne jastučiće, prašak za ribanje ili otapala kao što su alkohol ili benzin.
Ako imate pitanja ili problema u vezi s vašim wooferom koji nisu obuhvaćeni ovim priručnikom, obratite se najbližem Sonyjevom (Sony) prodavaču.

Instalacija

Budući da ljudsko uho ne može otkriti smjer i položaj odakle dolazi bas zvuk koji reproducira woofer (ispod 200 Hz), možete instalirati woofer gdje god želite u svojoj sobi. Da biste dobili bolju reprodukciju basa, preporučujemo da instalirate woofer na čvrsti pod gdje je mala vjerojatnost pojave rezonancije.

Napomene

Uvijek instalirajte woofer okomito, držeći nekoliko centimetara od zida.
Ne stavljajte predmete na woofer niti sjedite na njemu.
Ako je woofer instaliran u središtu sobe, bas bi mogao biti izrazito oslabljen. To je zbog utjecaja stojećeg vala u sobi. Ako se to dogodi, pomaknite woofer dalje od središta sobe ili uklonite uzrok stojećeg vala, postavljanjem police za knjige na zid, itd.

Spajanje sustava

Pregled
Koristite LINE IN (linijski ulaz) priključke ili SPEAKER IN (zvučnički ulaz) terminale woofera kada spajate pojačalo.

Ako vaše pojačalo ima jedan od sljedećih tipova izlaznih priključaka, spojite LINE IN (linijski ulaz) priključak i priključak pojačala pomoću isporučenog audio spojnog kabela.
- MONO OUT (mono izlaz) priključak
- MIX OUT (mješoviti izlaz) priključak
- SUBWOOFER (subwoofer) izlazni priključak(ci)
- SUPER WOOFER (super subwoofer) izlazni priključak(ci)
Ako vaše pojačalo nema gore navedene izlazne priključke, umjesto toga spojite zvučničke terminale pojačala na SPEAKER IN (zvučnički ulaz) terminale. ()

Prije nego što počnete

Isključite napajanje pojačala i woofera prije bilo kakvog spajanja.
Koristite audio spojne kabele koji se isporučuju s odgovarajućom opremom. Ako nema dovoljno audio spojnih kabela za potrebna spajanja, morate kupiti neke dodatne audio spojne kabele.
Pazite da spajanja budu čvrsta kako biste izbjegli buku.
Spojite kabel za napajanje izmjeničnom strujom iz woofera u zidnu utičnicu.
Ne možete spojiti CENTER (središnji) izlazni priključak za korištenje s Dolby Pro Logic funkcijom na woofer. Bas zvuk se ne emitira s nekim Dolby Pro Logic načinima rada.

Spajanje na pojačalo s jednim setom zvučničkih terminala ()

Ako je vaše pojačalo opremljeno jednim setom zvučničkih terminala, spojite woofer na pojačalo, a zatim spojite prednje zvučnike na woofer.

Spajanja

Spojite woofer na pojačalo.
Spojite SPEAKER IN (zvučnički ulaz) terminale woofera na zvučničke terminale pojačala sa zvučničkim kabelima. Obavezno spojite i L i R kanale.
Spojite prednje zvučnike na woofer.
Spojite zvučnike na zvučničke terminale woofera.

Spajanje na pojačalo s dvostrukim (A + B) setovima zvučničkih terminala ()

Ako vaše pojačalo ima dvostruke (A+B) setove zvučničkih terminala, spojite i woofer i prednje zvučnike na pojačalo.

Spajanja

Spojite prednje zvučnike na pojačalo.
Spojite zvučnike na zvučničke terminale pojačala (A).
Spojite woofer na pojačalo.
Spojite SPEAKER IN (zvučnički ulaz) terminale woofera na zvučničke terminale pojačala (B) pomoću zvučničkih kabela (isporučeni).

Kada koristite dvostruke (A+B) setove zvučnika, provjerite jeste li odabrali položaj "A+B" na svom pojačalu.

Napomena
Kada koristite samo zvučnički terminal (A) (samo prednji zvučnik) ili kada je napajanje pojačala isključeno, smanjite glasnoću ili isključite napajanje woofera, inače se može čuti brujanje.

Spajanje na pojačalo s posebnim priključkom za subwoofer
Ako vaše pojačalo ima poseban priključak za subwoofer (kao što je MONO OUT (mono izlaz) priključak, MIX OUT (mješoviti izlaz) priključak, SUBWOOFER (subwoofer) priključak ili SUPER WOOFER (super subwoofer) priključak), spojite LINE IN (linijski ulaz) priključak woofera na jedan od tih priključaka.

Spajanja ()

Spojite MONO OUT (mono izlaz) priključak vašeg pojačala na LINE IN (linijski ulaz) priključak woofera s isporučenim audio spojnim kabelom.

Napomena
Ako izlazna razina vašeg pojačala nije dovoljno velika, zvuk možda neće biti dovoljno glasan. U tom slučaju, spojite zvučničke terminale pojačala izravno na SPEAKER IN (zvučnički ulaz) terminale woofera.

Spajanje kabela za napajanje izmjeničnom strujom

Spojite kabel za napajanje izmjeničnom strujom iz woofera i iz vašeg pojačala u zidnu utičnicu.
Provjerite je li napajanje woofera isključeno prije nego što uključite ili isključite bilo koji kabel za napajanje.

Slušanje zvuka

Uključite pojačalo i odaberite izvor programa.
Pritisnite POWER (uključivanje) ().
Woofer se uključuje i POWER (uključivanje) indikator svijetli zeleno.
Reproducirajte izvor programa.
Podesite VOLUME (glasnoća) tako da zvuk iz prednjih zvučnika ne bude izobličen.
Ako je izobličen, bit će izobličen i zvuk iz woofera.

Napomene

Nikada ne postavljajte kontrolu tona pojačala (BASS (bas), TREBLE (visoki tonovi), itd.) ili izlaz ekvilizatora na visoku razinu ili ne unosite sinusne valove od 20 Hz do 50 Hz snimljene na komercijalno dostupnom testnom disku ili poseban zvuk (bas zvuk elektroničkog glazbenog instrumenta, pop buka gramofona s analognim diskom, zvuk s abnormalno pojačanim basom, itd.) na visokoj razini u ovu jedinicu. Ove radnje mogu uzrokovati oštećenje zvučnika. Kada se reproducira poseban disk koji sadrži abnormalno pojačan bas, uz izvorni zvuk može se emitirati i buka. U tom slučaju smanjite razinu zvuka.
Izlazni signal subwoofera (DOLBY digital (AC-3) signal) digitalnog surround procesora koji se prodaje pojedinačno postavljen je 10 dB više od strane Dolby laboratories Licensing Corporation. U slučaju normalne uporabe, podesite razinu subwoofera.

Podešavanje zvuka

Možete podesiti zvuk woofera kako bi odgovarao zvuku vaših prednjih zvučnika. Pojačavanje bas zvuka daje vam veći osjećaj atmosfere.

Podesite graničnu frekvenciju.
Okrenite CUT OFF FREQ (granična frekvencija) kontrolu, ovisno o frekvencijama reprodukcije vaših prednjih zvučnika.
Prilikom podešavanja pogledajte sljedeće.
1. Tipični vrlo mali zvučnici: 5 – 7 cm promjera.
2. Tipični mali zvučnici: 8 – 15 cm promjera.
3. Tipični srednji zvučnici: 16 – 24 cm promjera.
4. Tipični veliki zvučnici: više od 25 cm promjera.
  Da biste maksimalno iskoristili funkciju pretvarača niske razine Dolby digitala, okrenite CUT OFF FREQ (granična frekvencija) što je više moguće prilikom reprodukcije Dolby digitala (AC-3).
Podesite razinu glasnoće woofera.
Okrenite LEVEL (razina) kontrolu tako da čujete bas zvuk malo više nego prije. Da biste povećali glasnoću, okrenite kontrolu u smjeru kazaljke na satu. Da biste smanjili glasnoću, okrenite kontrolu u smjeru suprotnom od kazaljke na satu.
Reproducirajte svoju omiljenu pjesmu i film.
Muške vokalne melodije i glas koji sadrži bas zvukove najprikladniji su za podešavanje. Okrenite glasnoću za prednje zvučnike na istu razinu kao i obično.
Odaberite polaritet faze.
Koristite PHASE (faza) selektor za odabir polariteta faze.
Ponovite korake 1 do 4 kako biste podesili prema svojim željama.
Nakon što ste podesili woofer na željene postavke, koristite VOLUME (glasnoća) kontrolu na pojačalu za podešavanje glasnoće woofera s onom ostalih zvučnika. Ne morate podešavati postavke woofera kada promijenite razinu glasnoće pojačala.

Napomene

Ako se zvuk izobliči kada uključite pojačanje basa s vašeg pojačala (kao što su DBFB, GROOVE (ritam), grafički ekvilizator, itd.), isključite pojačanje basa i podesite zvuk.
Ne okrećite glasnoću woofera na maksimum. To može oslabiti bas zvuk. Štoviše, može se čuti strana buka.
Odabir NORMAL (normalno) ili REVERSE (obrnuto) s PHASE (faza) selektorom preokreće polaritet i može pružiti bolju reprodukciju basa u određenim okruženjima slušanja (ovisno o vrsti prednjih zvučnika, položaju woofera i podešavanju granične frekvencije). Također može promijeniti širinu i čvrstoću zvuka te utjecati na osjećaj zvučnog polja. Odaberite postavku koja pruža zvuk koji preferirate kada slušate u svom normalnom položaju slušanja.

Postavljanje zvučnika ()

Kako biste spriječili vibracije ili pomicanje zvučnika tijekom slušanja, pričvrstite isporučene jastučiće za noge na zvučnik.

Rješavanje problema

Ako naiđete na bilo koju od sljedećih poteškoća tijekom korištenja woofera, koristite ovaj vodič za rješavanje problema kako biste riješili problem. Ako se problem nastavi, obratite se najbližem Sonyjevom (Sony) prodavaču.

Nema zvuka

Provjerite jesu li ovaj woofer i komponente ispravno i sigurno spojeni.
Okrenite LEVEL (razina) u smjeru kazaljke na satu da biste pojačali glasnoću.
Odaberite SPEAKER (zvučnik) ili LINE (linijski) s IN PUT (ulaz) selektorom.
Resetirajte razinu.

Zvuk je iznenada prestao

Zvučnički kabeli su možda kratko spojili. Ispravno spojite kabele.

Zvuk je izobličen

Ulazni signal je nesavršen.
Razina ulaznog signala je previsoka.
Postavite CUT OFF FREQ (granična frekvencija) što je više moguće prilikom reprodukcije Dolby digitala (AC-3).

Čuje se jako brujanje ili buka

Ispravno spojite žicu za uzemljenje gramofona.
Kontakti između utikača spojnih kabela i odgovarajućih priključaka nisu ispravno uspostavljeni. Čvrsto spojite utikače.
Audio sustav prima buku s TV prijemnika. Udaljite audio sustav od TV prijemnika ili isključite TV prijemnik.

Specifikacije

Sustav
Tip Aktivni subwoofer (magnetski zaštićen dizajn)
Zvučnička jedinica Woofer: 20 cm promjera, konusni tip
Dio pojačala Kontinuirani RMS izlaz: 50 W (0,8%)
Raspon frekvencije reprodukcije 28 Hz – 200 Hz
Granična frekvencija visokih tonova 50 Hz – 200 Hz
Selektor faze NORMAL (normalno), REVERSE (obrnuto)

Ulazi
Ulazni priključci LINE IN (linijski ulaz): ulazni pin priključak
SPEAKER IN (zvučnički ulaz): ulazni terminali
Izlazni priključci SPEAKER OUT (zvučnički izlaz): izlazni terminali

Općenito
Zahtjevi za napajanje Meksički model: 120 V AC, 60 Hz
Azijski model: 230 V AC, 50/ 60 Hz
Ostali model: 120 V AC, 50/ 60
Hz, 220-230 V AC, 50/ 60 Hz
Potrošnja energije 50 W
Dimenzije Približno 270 x 325 x 385 mm (š/ v/ d)
Masa 10 kg

Isporučeni pribor
Jastučići za noge (4)
Audio spojni kabel (1 fono utikač – 1 fono utikač), 2 m (1)
Zvučnički kabeli, 2,5 m (2)

Dizajn i specifikacije podložni su promjenama bez prethodne obavijesti.

Postavljanje selektora napona (samo modeli opremljeni selektorom napona) ()

Provjerite je li selektor napona na stražnjoj ploči uređaja postavljen na lokalni napon električne mreže. Ako nije, postavite selektor u ispravan položaj pomoću odvijača prije spajanja kabela za napajanje izmjeničnom strujom u zidnu utičnicu.
