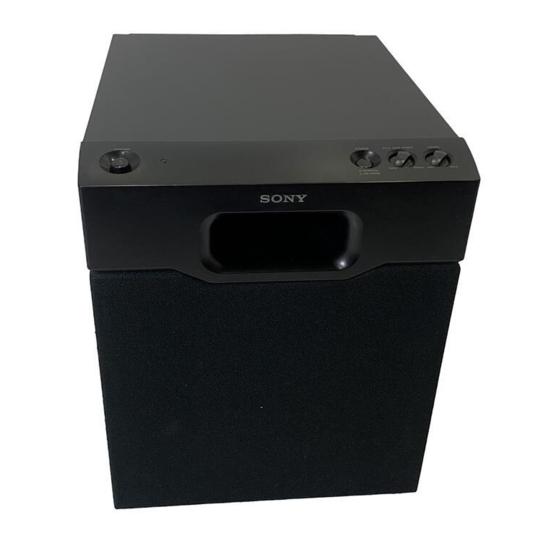

SONY SA-WM20 - Manual de utilizare al subwoofer-ului activ

Cuprins

1 Precauții
2 Instalare
3 Conectarea sistemului
4 Ascultarea sunetului
5 Reglarea sunetului
6 Depanare
7 Specificații
8 Descărcați manualul
9 În alte limbi

Precauții

Pentru a preveni incendiile sau electrocutarea, nu expuneți unitatea la ploaie sau umezeală.
Nu instalați aparatul într-un spațiu închis, cum ar fi o bibliotecă sau un dulap încorporat.

Despre siguranță

Înainte de a utiliza woofer-ul, asigurați-vă că tensiunea de funcționare a woofer-ului este identică cu cea a sursei de alimentare locale.
Deconectați woofer-ul de la priza de perete dacă nu va fi utilizat pentru o perioadă lungă de timp. Pentru a deconecta cablul, trageți de cablu apucând ștecherul. Nu trageți niciodată de cablu în sine.
În cazul în care orice lichid sau obiect solid cade în woofer, deconectați woofer-ul și solicitați verificarea acestuia de către personal calificat înainte de a-l utiliza în continuare.
Cablul de alimentare CA trebuie schimbat numai la un atelier de service calificat.

Când porniți sau opriți un amplificator sau alt echipament
Reduceți volumul amplificatorului la minimum.

Pentru a evita deteriorarea woofer-ului

Aveți grijă la reglarea controlului volumului amplificatorului pentru a evita o putere de intrare excesivă.
Nu încercați să deschideți incinta sau să remodelați difuzoarele și rețelele.

În cazul în care se observă o iregularitate a culorii pe ecranul TV din apropiere
Cu tipul de sistem de difuzoare ecranat magnetic, difuzoarele pot fi instalate lângă un televizor. Cu toate acestea, iregularități de culoare pot fi observate în continuare pe ecranul televizorului, în funcție de tipul televizorului dumneavoastră.

Dacă se observă o iregularitate a culorii...

Opriți televizorul o dată, apoi porniți-l după 15 până la 30 de minute.

Dacă se observă din nou o iregularitate a culorii...

Așezați difuzoarele mai departe de televizor.

Când apare un urlet
Relocați difuzorul sau reduceți volumul amplificatorului.

Despre instalare

Nu instalați woofer-ul lângă surse de căldură, cum ar fi radiatoare sau conducte de aer, sau într-un loc expus la lumina directă a soarelui, praf excesiv, vibrații mecanice sau șocuri.
O bună ventilație este esențială pentru a preveni acumularea de căldură internă în woofer. Așezați woofer-ul într-un loc cu o circulație adecvată a aerului. Nu așezați woofer-ul pe o suprafață moale.
Aveți grijă când așezați difuzorul pe o podea special tratată (ceruită, unsă, lustruită etc.), deoarece pot rezulta pete sau decolorări.

Despre curățarea carcasei
Curățați carcasa cu o cârpă moale umezită ușor cu apă. Nu utilizați niciun tip de burete abraziv, praf de curățat sau solvent, cum ar fi alcool sau benzină.
Dacă aveți întrebări sau probleme cu privire la woofer-ul dumneavoastră care nu sunt abordate în acest manual, vă rugăm să consultați cel mai apropiat dealer Sony.

Instalare

Deoarece urechea umană nu poate detecta direcția și poziția de unde provine sunetul de bas reprodus de un woofer (sub 200 Hz), puteți instala woofer-ul oriunde doriți în camera dumneavoastră. Pentru a obține o reproducere mai bună a basului, vă recomandăm să instalați woofer-ul pe o podea solidă unde este puțin probabil să apară rezonanța.

Note

Instalați întotdeauna woofer-ul vertical, păstrând câțiva centimetri distanță de perete.
Nu așezați un obiect pe woofer și nu vă așezați pe el.
Dacă woofer-ul este instalat în centrul unei camere, basul ar putea fi extrem de slăbit. Acest lucru se datorează influenței undei staționare a camerei. Dacă s-a întâmplat acest lucru, mutați woofer-ul departe de centrul unei camere sau eliminați cauza undei staționare, instalând o bibliotecă pe perete, etc.

Conectarea sistemului

Prezentare generală
Utilizați mufele LINE IN sau bornele SPEAKER IN ale woofer-ului când conectați amplificatorul.

Dacă amplificatorul dumneavoastră are unul dintre următoarele tipuri de mufe de ieșire, conectați mufa LINE IN și mufa amplificatorului folosind cablul de conectare audio furnizat.
- Mufă MONO OUT
- Mufă MIX OUT
- Mufă(e) de ieșire SUBWOOFER
- Mufă(e) de ieșire SUPER WOOFER
Dacă amplificatorul dumneavoastră nu are mufele de ieșire menționate mai sus, conectați în schimb bornele difuzoarelor amplificatorului la bornele SPEAKER IN. ()

Înainte de a începe

Opriți alimentarea amplificatorului și a woofer-ului înainte de a face orice conexiune.
Utilizați cablurile de conectare audio care sunt furnizate cu echipamentul respectiv. Dacă nu există suficiente cabluri de conectare audio pentru a face conexiunile necesare, trebuie să achiziționați câteva cabluri de conectare audio opționale.
Asigurați-vă că faceți conexiuni ferme pentru a evita zgomotul.
Conectați cablul de alimentare CA de la woofer la o priză de perete.
Nu puteți conecta mufa de ieșire CENTER pentru utilizare cu funcția Dolby Pro Logic la woofer. Sunetul de bas nu este redat cu unele moduri Dolby Pro Logic.

Conectarea la un amplificator cu un singur set de borne de difuzoare ()

Dacă amplificatorul dumneavoastră este echipat cu un singur set de borne de difuzoare, conectați woofer-ul la amplificator, apoi conectați difuzoarele frontale la woofer.

Conexiuni

Conectați woofer-ul la amplificator.
Conectați bornele SPEAKER IN ale woofer-ului la bornele difuzoarelor amplificatorului cu cablurile difuzoarelor. Asigurați-vă că conectați ambele canale L și R.
Conectați difuzoarele frontale la woofer.
Conectați difuzoarele la bornele difuzoarelor ale woofer-ului.

Conectarea la un amplificator cu seturi duble (A + B) de borne de difuzoare ()

Dacă amplificatorul dumneavoastră are seturi duble (A+B) de borne de difuzoare, conectați atât woofer-ul, cât și difuzoarele frontale la amplificator.

Conexiuni

Conectați difuzoarele frontale la amplificator.
Conectați difuzoarele la bornele difuzoarelor amplificatorului dumneavoastră (A).
Conectați woofer-ul la amplificator.
Conectați bornele SPEAKER IN ale woofer-ului la bornele difuzoarelor amplificatorului (B) folosind cablurile difuzoarelor (furnizate).

Când utilizați seturile duble (A+B) de difuzoare, asigurați-vă că selectați poziția "A+B" cu amplificatorul dumneavoastră.

Notă
Când utilizați numai borna difuzorului (A) (numai difuzorul frontal) sau când alimentarea amplificatorului este oprită, reduceți volumul sau opriți alimentarea woofer-ului, altfel se poate auzi un zgomot de fond.

Conectarea la un amplificator cu o mufă specială pentru un subwoofer
Dacă amplificatorul dumneavoastră are o mufă specială pentru un subwoofer (cum ar fi o mufă MONO OUT, o mufă MIX OUT, o mufă SUBWOOFER sau o mufă SUPER WOOFER), conectați mufa LINE IN a woofer-ului la una dintre aceste mufe.

Conexiuni ()

Conectați mufa MONO OUT a amplificatorului dumneavoastră la mufa LINE IN a woofer-ului cu cablul de conectare audio furnizat.

Notă
Dacă nivelul de ieșire al amplificatorului dumneavoastră nu este suficient de mare, sunetul poate să nu fie suficient de puternic. În acest caz, conectați bornele difuzoarelor amplificatorului direct la bornele SPEAKER IN ale woofer-ului.

Conectarea cablului de alimentare CA

Conectați cablul de alimentare CA de la woofer și de la amplificatorul dumneavoastră la o priză de perete.
Asigurați-vă că alimentarea woofer-ului este oprită înainte de a conecta sau deconecta orice cablu de alimentare.

Ascultarea sunetului

Porniți amplificatorul și selectați sursa programului.
Apăsați POWER (pornire) ().
Woofer-ul se pornește și indicatorul POWER (pornire) se aprinde în verde.
Redați sursa programului.
Reglați VOLUME (volumul) astfel încât sunetul de la difuzoarele frontale să nu fie distorsionat.
Dacă este distorsionat, sunetul de la woofer va fi, de asemenea, distorsionat.

Note

Nu setați niciodată controlul tonului amplificatorului (BASS (bas), TREBLE (înalte), etc.) sau ieșirea egalizatorului la un nivel ridicat sau nu introduceți unde sinusoidale de 20 Hz până la 50 Hz înregistrate pe un disc de testare disponibil comercial sau sunet special (sunet de bas al instrumentului muzical electronic, zgomot pop al platanului analogic, sunet cu bas anormal îmbunătățit, etc.) la un nivel ridicat în această unitate. Aceste acțiuni pot provoca daune difuzoarelor. Când se redă un disc special care conține bas anormal îmbunătățit, se poate auzi zgomot în plus față de sunetul original. Într-un astfel de caz, reduceți nivelul sunetului.
Semnalul de ieșire al subwoofer-ului (semnal DOLBY digital (AC-3)) al procesorului digital surround vândut separat este setat cu 10 dB mai mare de către Dolby Laboratories Licensing Corporation. În cazul utilizării normale, reglați nivelul subwoofer-ului.

Reglarea sunetului

Puteți regla sunetul woofer-ului pentru a se potrivi cu sunetul difuzoarelor frontale. Consolidarea sunetului de bas vă oferă un sentiment mai mare de atmosferă.

Reglați frecvența de tăiere.
Rotiți controlul CUT OFF FREQ (frecvența de tăiere), în funcție de frecvențele de reproducere ale difuzoarelor frontale.
Consultați următoarele când reglați.
1. Difuzoare tipice de dimensiuni foarte mici: 5 – 7 cm diam.
2. Difuzoare tipice de dimensiuni mici: 8 – 15 cm diam.
3. Difuzoare tipice de dimensiuni medii: 16 – 24 cm diam.
4. Difuzoare tipice de dimensiuni mari: mai mult de 25 cm diam.
  Pentru a profita la maximum de funcția de conversie de nivel scăzut a Dolby digital, rotiți CUT OFF FREQ (frecvența de tăiere) cât mai sus posibil când redați Dolby digital (AC-3).
Reglați nivelul volumului woofer-ului.
Rotiți controlul LEVEL (nivel) astfel încât să puteți auzi sunetul de bas puțin mai mult decât înainte. Pentru a crește volumul, rotiți controlul în sensul acelor de ceasornic. Pentru a reduce volumul, rotiți controlul în sens invers acelor de ceasornic.
Redați melodia și filmul dumneavoastră preferat.
Melodiile vocale masculine și vocea care conține sunete de bas sunt cele mai potrivite pentru reglare. Rotiți volumul pentru difuzoarele frontale la același nivel ca de obicei.
Selectați polaritatea fazei.
Utilizați selectorul PHASE (fază) pentru a selecta polaritatea fazei.
Repetați pașii 1 până la 4 pentru a regla după preferințele dumneavoastră.
Odată ce ați reglat woofer-ul la setările dorite, utilizați controlul VOLUME (volum) de pe amplificator pentru a regla volumul woofer-ului cu cel al celorlalte difuzoare. Nu trebuie să reglați setările woofer-ului când schimbați nivelul volumului amplificatorului.

Note

Dacă sunetul se distorsionează când porniți consolidarea basului de la amplificatorul dumneavoastră (cum ar fi, DBFB, GROOVE, egalizatorul grafic, etc.), opriți consolidarea basului și reglați sunetul.
Nu rotiți volumul woofer-ului la maximum. Acest lucru poate slăbi sunetul de bas. Mai mult, se pot auzi zgomote străine.
Selectarea NORMAL (normal) sau REVERSE (invers) cu selectorul PHASE (fază) inversează polaritatea și poate oferi o reproducere mai bună a basului în anumite medii de ascultare (în funcție de tipul de difuzoare frontale, poziția woofer-ului și reglarea frecvenței de tăiere). De asemenea, poate schimba întinderea și etanșeitatea sunetului și poate afecta senzația câmpului sonor. Selectați setarea care oferă sunetul pe care îl preferați când ascultați în poziția dumneavoastră normală de ascultare.

Setarea difuzorului ()

Pentru a preveni vibrațiile sau mișcarea difuzorului în timpul ascultării, atașați plăcuțele de picior furnizate la difuzor.

Depanare

Dacă întâmpinați oricare dintre următoarele dificultăți în timpul utilizării woofer-ului, utilizați acest ghid de depanare pentru a vă ajuta să remediați problema. Dacă problema persistă, consultați cel mai apropiat dealer Sony.

Nu se aude niciun sunet

Verificați dacă acest woofer și componentele sunt conectate corect și sigur.
Rotiți LEVEL (nivel) în sensul acelor de ceasornic pentru a crește volumul.
Selectați SPEAKER (difuzor) sau LINE (linie) cu selectorul IN PUT (intrare).
Resetați nivelul.

Sunetul s-a oprit brusc

Cablurile difuzoarelor pot fi scurtcircuitate. Conectați cablurile corect.

Sunetul este distorsionat

Semnalul de intrare este imperfect.
Nivelul semnalului de intrare este prea mare.
Setați CUT OFF FREQ (frecvența de tăiere) cât mai sus posibil când redați Dolby digital (AC-3).

Se aude un zgomot de fond sau un zgomot puternic

Conectați corect firul de împământare al platanului.
Contactele dintre ștecherii cablurilor de conectare și mufele corespunzătoare nu au fost făcute corect. Conectați ștecherii ferm.
Sistemul audio preia zgomot de la un televizor. Mutați sistemul audio departe de televizor sau opriți televizorul.

Specificații

Sistem
Tip Subwoofer activ (design ecranat magnetic)
Unitate difuzor Woofer: 20 cm diametru, tip con
Secțiune amplificator Ieșire RMS continuă: 50 W (0,8%)
Interval de frecvență de reproducere 28 Hz – 200 Hz
Frecvență de tăiere a frecvențelor înalte 50 Hz – 200 Hz
Selector de fază NORMAL (normal), REVERSE (invers)

Intrări
Mufe de intrare LINE IN (linie intrare): mufă pin de intrare
SPEAKER IN (difuzor intrare): borne de intrare
Mufe de ieșire SPEAKER OUT (difuzor ieșire): borne de ieșire

General
Cerințe de alimentare Model mexican: 120 V CA, 60 Hz
Model asiatic: 230 V CA, 50/ 60 Hz
Alt model: 120 V CA, 50/ 60
Hz, 220-230 V CA, 50/ 60 Hz
Consum de energie 50 W
Dimensiuni Aprox. 270 x 325 x 385 mm (l/ î/ a)
Masă 10 kg

Accesorii furnizate
Plăcuțe de picior (4)
Cablu de conectare audio (1 ștecher fono – 1 ștecher fono), 2 m (1)
Cabluri difuzoare, 2,5 m (2)

Designul și specificațiile pot fi modificate fără notificare prealabilă.

Setarea selectorului de tensiune (numai modelele echipate cu selector de tensiune) ()

Verificați dacă selectorul de tensiune de pe panoul din spate al player-ului este setat la tensiunea locală a liniei de alimentare. Dacă nu, setați selectorul în poziția corectă folosind o șurubelniță înainte de a conecta cablul de alimentare CA la o priză de perete.
