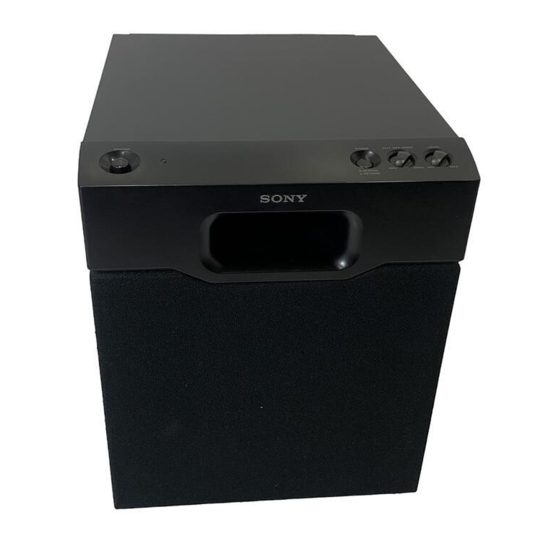

SONY SA-WM20 - Руководство пользователя активного сабвуфера
Меры предосторожности
Во избежание возгорания или поражения электрическим током не подвергайте устройство воздействию дождя или влаги.
Не устанавливайте прибор в замкнутом пространстве, например, в книжном шкафу или встроенном шкафу.
О безопасности
- Перед использованием сабвуфера убедитесь, что рабочее напряжение вашего сабвуфера соответствует напряжению местной электросети.
- Отключайте сабвуфер от розетки, если он не будет использоваться в течение длительного периода времени. Чтобы отсоединить шнур, тяните за вилку. Никогда не тяните за сам шнур.
- Если какая-либо жидкость или твердый предмет попадет внутрь сабвуфера, отключите его от сети и обратитесь к квалифицированному персоналу для проверки перед дальнейшим использованием.
- Замена шнура питания переменного тока должна производиться только в квалифицированной сервисной мастерской.
При включении или выключении усилителя или другого оборудования
Уменьшите громкость усилителя до минимума.
Чтобы избежать повреждения сабвуфера
- Будьте осторожны при установке регулятора громкости усилителя, чтобы избежать чрезмерной входной мощности.
- Не пытайтесь открыть корпус или переделать динамики и сети.
В случае, если на ближайшем экране телевизора наблюдается нарушение цветопередачи
Благодаря магнитной экранировке акустической системы, колонки можно устанавливать рядом с телевизором. Однако, в зависимости от типа вашего телевизора, на экране все равно могут наблюдаться нарушения цветопередачи.
Если наблюдается нарушение цветопередачи...
- Выключите телевизор один раз, затем включите его через 15-30 минут.
Если нарушение цветопередачи наблюдается снова...
- Разместите колонки дальше от телевизора.
Когда возникает вой
Переместите колонку или уменьшите громкость усилителя.
Об установке
- Не устанавливайте сабвуфер рядом с источниками тепла, такими как радиаторы или вентиляционные каналы, а также в местах, подверженных воздействию прямых солнечных лучей, чрезмерной пыли, механической вибрации или ударов.
- Хорошая вентиляция необходима для предотвращения внутреннего нагрева сабвуфера. Разместите сабвуфер в месте с достаточной циркуляцией воздуха. Не ставьте сабвуфер на мягкую поверхность.
- Будьте осторожны при размещении колонки на специально обработанном (вощеном, промасленном, полированном и т.д.) полу, так как это может привести к появлению пятен или обесцвечиванию.
Об очистке корпуса
Очищайте корпус мягкой тканью, слегка смоченной водой. Не используйте абразивные подушечки, чистящий порошок или растворители, такие как спирт или бензин.
Если у вас есть какие-либо вопросы или проблемы, касающиеся вашего сабвуфера, которые не рассматриваются в данном руководстве, обратитесь к ближайшему дилеру Sony.
Установка
Поскольку человеческое ухо не может определить направление и положение, откуда исходит воспроизводимый сабвуфером бас (ниже 200 Гц), вы можете установить сабвуфер в любом месте комнаты. Для получения лучшего воспроизведения басов мы рекомендуем устанавливать сабвуфер на твердый пол, где маловероятно возникновение резонанса.
Примечания
- Всегда устанавливайте сабвуфер вертикально, на расстоянии нескольких сантиметров от стены.
- Не ставьте предметы на сабвуфер и не садитесь на него.
- Если сабвуфер установлен в центре комнаты, бас может быть сильно ослаблен. Это связано с влиянием стоячей волны комнаты. В этом случае отодвиньте сабвуфер от центра комнаты или устраните причину стоячей волны, установив на стену книжную полку и т.д.
Подключение системы
Обзор
Используйте разъемы LINE IN или клеммы SPEAKER IN сабвуфера при подключении усилителя.
- Если ваш усилитель имеет один из следующих типов выходных разъемов, подключите разъем LINE IN и разъем усилителя с помощью прилагаемого аудиосоединительного шнура.
- Разъем MONO OUT
- Разъем MIX OUT
- Выходной разъем(ы) SUBWOOFER
- Выходной разъем(ы) SUPER WOOFER
- Если ваш усилитель не имеет вышеупомянутых выходных разъемов, подключите клеммы динамиков усилителя к клеммам SPEAKER IN. (
![]()
)
![]()
)
Прежде чем начать
- Выключите питание усилителя и сабвуфера перед выполнением каких-либо подключений.
- Используйте аудиосоединительные шнуры, которые поставляются с соответствующим оборудованием. Если для выполнения необходимых подключений не хватает аудиосоединительных шнуров, вам необходимо приобрести дополнительные аудиосоединительные шнуры.
- Обязательно надежно выполняйте соединения, чтобы избежать шума.
- Подключите шнур питания переменного тока от сабвуфера к розетке.
- Вы не можете подключить выходной разъем CENTER для использования с функцией Dolby Pro Logic к сабвуферу. Бас не выводится в некоторых режимах Dolby Pro Logic.
Подключение к усилителю с одним набором клемм для динамиков (
)
Если ваш усилитель оснащен одним набором клемм для динамиков, подключите сабвуфер к усилителю, а затем подключите передние колонки к сабвуферу.
Подключения
- Подключите сабвуфер к усилителю.
Подключите клеммы SPEAKER IN сабвуфера к клеммам динамиков усилителя с помощью шнуров динамиков. Обязательно подключите оба канала L и R. - Подключите передние колонки к сабвуферу.
Подключите колонки к клеммам динамиков сабвуфера.
Подключение к усилителю с двойным (A + B) набором клемм для динамиков (
)
Если ваш усилитель имеет двойной (A+B) набор клемм для динамиков, подключите как сабвуфер, так и передние колонки к усилителю.
Подключения
- Подключите передние колонки к усилителю.
Подключите колонки к клеммам динамиков усилителя (A). - Подключите сабвуфер к усилителю.
Подключите клеммы SPEAKER IN сабвуфера к клеммам динамиков усилителя (B) с помощью шнуров динамиков (в комплекте).
При использовании двойного (A+B) набора динамиков убедитесь, что на вашем усилителе выбрано положение "A+B".
Примечание
Когда вы используете только клемму динамика (A) (только передний динамик) или когда питание усилителя выключено, уменьшите громкость или выключите питание сабвуфера, иначе может быть слышен гул.
Подключение к усилителю со специальным разъемом для сабвуфера
Если ваш усилитель имеет специальный разъем для сабвуфера (например, разъем MONO OUT, разъем MIX OUT, разъем SUBWOOFER или разъем SUPER WOOFER), подключите разъем LINE IN сабвуфера к одному из этих разъемов.
Подключения (
)
Подключите разъем MONO OUT вашего усилителя к разъему LINE IN сабвуфера с помощью прилагаемого аудиосоединительного шнура.
Примечание
Если выходной уровень вашего усилителя недостаточно высок, звук может быть недостаточно громким. В этом случае подключите клеммы динамиков усилителя непосредственно к клеммам SPEAKER IN сабвуфера.
Подключение шнура питания переменного тока
- Подключите шнур питания переменного тока от сабвуфера и от вашего усилителя к розетке.
- Убедитесь, что питание сабвуфера выключено, прежде чем подключать или отключать какой-либо шнур питания.
Прослушивание звука
- Включите усилитель и выберите источник программы.
- Нажмите POWER (питание) (
![]()
).
Сабвуфер включается, и индикатор POWER (питание) загорается зеленым цветом. - Воспроизведите источник программы.
Отрегулируйте VOLUME (громкость) так, чтобы звук из передних колонок не искажался.
Если он искажен, звук из сабвуфера также будет искажен.
).Примечания
- Никогда не устанавливайте регулятор тембра усилителя (BASS (бас), TREBLE (высокие частоты), и т.д.) или выход эквалайзера на высокий уровень, а также не подавайте на это устройство синусоидальные волны от 20 Гц до 50 Гц, записанные на имеющемся в продаже тестовом диске, или специальный звук (бас электронного музыкального инструмента, хлопающий шум аналогового проигрывателя дисков, звук с аномально усиленным басом и т.д.) на высоком уровне. Эти действия могут привести к повреждению динамиков. При воспроизведении специального диска, содержащего аномально усиленный бас, в дополнение к исходному звуку может выводиться шум. В этом случае уменьшите уровень звука.
- Выходной сигнал сабвуфера (цифровой сигнал DOLBY (AC-3)) цифрового процессора объемного звучания, продаваемого отдельно, установлен на 10 дБ выше компанией Dolby laboratories Licensing Corporation. В случае нормального использования отрегулируйте уровень сабвуфера.
Регулировка звука
Вы можете настроить звук сабвуфера в соответствии со звуком ваших передних колонок. Усиление басов дает вам большее ощущение атмосферы.
- Отрегулируйте частоту среза.
Поверните регулятор CUT OFF FREQ (частота среза) в зависимости от частот воспроизведения ваших передних колонок.
При регулировке обратитесь к следующему.- Типичные колонки очень маленького размера: 5 – 7 см в диаметре.
- Типичные колонки маленького размера: 8 – 15 см в диаметре.
- Типичные колонки среднего размера: 16 – 24 см в диаметре.
- Типичные колонки большого размера: более 25 см в диаметре.
Чтобы максимально использовать функцию преобразователя низкого уровня Dolby Digital, поверните CUT OFF FREQ (частота среза) как можно выше при воспроизведении Dolby Digital (AC-3).
- Отрегулируйте уровень громкости сабвуфера.
Поверните регулятор LEVEL (уровень) так, чтобы вы слышали бас немного больше, чем раньше. Чтобы увеличить громкость, поверните регулятор по часовой стрелке. Чтобы уменьшить громкость, поверните регулятор против часовой стрелки. - Воспроизведите свою любимую песню и фильм.
Мужские вокальные мелодии и голос, содержащий басы, наиболее подходят для регулировки. Установите громкость передних колонок на тот же уровень, что и обычно. - Выберите полярность фазы.
Используйте переключатель PHASE (фаза) для выбора полярности фазы. - Повторите шаги с 1 по 4, чтобы настроить по своему вкусу.
После того, как вы настроили сабвуфер на желаемые параметры, используйте регулятор VOLUME (громкость) на усилителе, чтобы отрегулировать громкость сабвуфера относительно громкости других колонок. Вам не нужно регулировать настройки сабвуфера при изменении уровня громкости усилителя.
Примечания
- Если звук искажается при включении усиления басов с вашего усилителя (например, DBFB, GROOVE, графический эквалайзер и т.д.), выключите усиление басов и отрегулируйте звук.
- Не устанавливайте максимальную громкость сабвуфера. Это может ослабить бас. Кроме того, может быть слышен посторонний шум.
- Выбор NORMAL (нормальный) или REVERSE (обратный) с помощью переключателя PHASE (фаза) меняет полярность и может обеспечить лучшее воспроизведение басов в определенных условиях прослушивания (в зависимости от типа передних колонок, положения сабвуфера и регулировки частоты среза). Это также может изменить широту и плотность звука и повлиять на ощущение звукового поля. Выберите настройку, которая обеспечивает звук, который вы предпочитаете, при прослушивании в обычном положении прослушивания.
Установка динамика (
)
Чтобы предотвратить вибрацию или перемещение динамика во время прослушивания, прикрепите к динамику прилагаемые ножки.
Поиск и устранение неисправностей
Если во время использования сабвуфера у вас возникнут какие-либо из следующих трудностей, используйте это руководство по поиску и устранению неисправностей, чтобы помочь вам решить проблему. Если проблема не исчезнет, обратитесь к ближайшему дилеру Sony.
Нет звука
- Убедитесь, что этот сабвуфер и компоненты подключены правильно и надежно.
- Поверните LEVEL (уровень) по часовой стрелке, чтобы увеличить громкость.
- Выберите SPEAKER (динамик) или LINE (линия) с помощью переключателя IN PUT (вход).
- Сбросьте уровень.
Звук внезапно прекратился
- Возможно, шнуры динамиков закоротили. Правильно подключите шнуры.
Звук искажен
- Входной сигнал не идеален.
- Уровень входного сигнала слишком высок.
- Установите CUT OFF FREQ (частота среза) как можно выше при воспроизведении Dolby Digital (AC-3).
Слышен сильный гул или шум
- Правильно подключите провод заземления проигрывателя.
- Контакты между вилками соединительных шнуров и соответствующими разъемами не установлены должным образом. Надежно подключите вилки.
- Аудиосистема улавливает шум от телевизора. Отодвиньте аудиосистему от телевизора или выключите телевизор.
Технические характеристики
Система
Тип Активный сабвуфер (магнитно-экранированная конструкция)
Динамик Сабвуфер: 20 см в диаметре, конусного типа
Секция усилителя Непрерывная среднеквадратичная выходная мощность: 50 Вт (0,8%)
Диапазон воспроизводимых частот 28 Гц – 200 Гц
Частота среза высоких частот 50 Гц – 200 Гц
Переключатель фазы NORMAL (нормальный), REVERSE (обратный)
Входы
Входные разъемы LINE IN (линейный вход): входной разъем типа "тюльпан"
SPEAKER IN (вход динамика): входные клеммы
Выходные разъемы SPEAKER OUT (выход динамика): выходные клеммы
Общие сведения
Требования к питанию Мексиканская модель: 120 В переменного тока, 60 Гц
Азиатская модель: 230 В переменного тока, 50/60 Гц
Другая модель: 120 В переменного тока, 50/60
Гц, 220-230 В переменного тока, 50/60 Гц
Потребляемая мощность 50 Вт
Размеры Прибл. 270 x 325 x 385 мм (ш/в/г)
Масса 10 кг
Прилагаемые аксессуары
Ножки (4)
Аудиосоединительный шнур (1 разъем "тюльпан" – 1 разъем "тюльпан"), 2 м (1)
Шнуры динамиков, 2,5 м (2)
Дизайн и технические характеристики могут быть изменены без предварительного уведомления.
Установка переключателя напряжения (только для моделей с переключателем напряжения) (
)
Убедитесь, что переключатель напряжения на задней панели проигрывателя установлен в соответствии с напряжением местной электросети. Если это не так, установите переключатель в правильное положение с помощью отвертки, прежде чем подключать шнур питания переменного тока к розетке.
