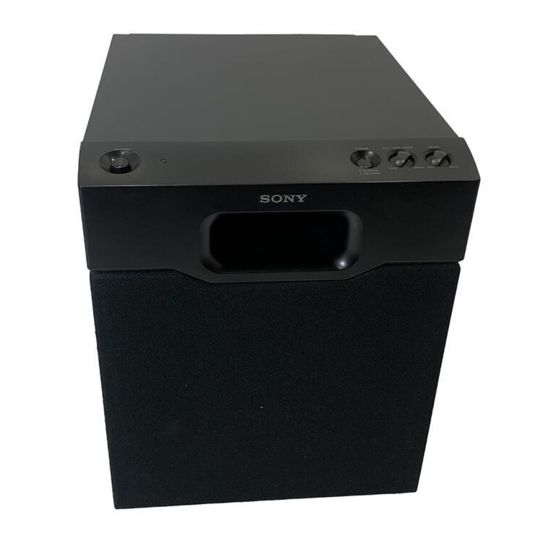

SONY SA-WM20 – Handbuch für aktiven Subwoofer

Vorsichtsmaßnahmen

Um Brand- oder Stromschlaggefahren zu vermeiden, setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
Installieren Sie das Gerät nicht in einem beengten Raum, wie z. B. einem Bücherregal oder einem Einbauschrank.

Zur Sicherheit

• Bevor Sie den Woofer in Betrieb nehmen, stellen Sie sicher, dass die Betriebsspannung Ihres Woofers mit der Ihres örtlichen Stromnetzes übereinstimmt.
• Ziehen Sie den Stecker des Woofers aus der Steckdose, wenn Sie ihn längere Zeit nicht benutzen. Zum Trennen des Kabels ziehen Sie am Stecker. Ziehen Sie niemals am Kabel selbst.
• Sollten Flüssigkeit oder feste Gegenstände in den Woofer gelangen, ziehen Sie den Stecker des Woofers und lassen Sie ihn von qualifiziertem Personal überprüfen, bevor Sie ihn weiter betreiben.
• Das Netzkabel darf nur in einer qualifizierten Servicewerkstatt ausgetauscht werden.

Beim Ein- oder Ausschalten eines Verstärkers oder anderer Geräte
Stellen Sie die Lautstärke des Verstärkers auf Minimum.

Zur Vermeidung von Schäden am Woofer

• Seien Sie vorsichtig beim Einstellen des Lautstärkereglers des Verstärkers, um eine übermäßige Eingangsleistung zu vermeiden.
• Versuchen Sie nicht, das Gehäuse zu öffnen oder Lautsprechereinheiten und -netzwerke umzubauen.

Bei Farbunregelmäßigkeiten auf dem nahegelegenen Fernsehbildschirm
Bei magnetisch abgeschirmten Lautsprechersystemen können die Lautsprecher in der Nähe eines Fernsehgeräts aufgestellt werden. Dennoch können je nach Fernsehgerät Farbunregelmäßigkeiten auf dem Fernsehbildschirm auftreten.

Wenn Farbunregelmäßigkeiten beobachtet werden...

• Schalten Sie das Fernsehgerät einmal aus und nach 15 bis 30 Minuten wieder ein.

Wenn erneut Farbunregelmäßigkeiten beobachtet werden...

• Stellen Sie die Lautsprecher weiter vom Fernsehgerät entfernt auf.

Wenn Rückkopplung auftritt
Stellen Sie den Lautsprecher um oder reduzieren Sie die Lautstärke des Verstärkers.

Zur Installation

• Installieren Sie den Woofer nicht in der Nähe von Wärmequellen wie Heizkörpern oder Luftkanälen oder an Orten, die direkter Sonneneinstrahlung, übermäßigem Staub, mechanischen Vibrationen oder Stößen ausgesetzt sind.
• Eine gute Belüftung ist unerlässlich, um interne Hitzebildung im Woofer zu verhindern. Platzieren Sie den Woofer an einem Ort mit ausreichender Luftzirkulation. Stellen Sie den Woofer nicht auf eine weiche Oberfläche.
• Seien Sie vorsichtig, wenn Sie den Lautsprecher auf einem speziell behandelten (gewachsten, geölten, polierten usw.) Boden platzieren, da dies zu Flecken oder Verfärbungen führen kann.

Zur Reinigung des Gehäuses
Reinigen Sie das Gehäuse mit einem weichen, leicht mit Wasser befeuchteten Tuch. Verwenden Sie keine scheuernden Pads, Scheuerpulver oder Lösungsmittel wie Alkohol oder Benzol.
Sollten Sie Fragen oder Probleme bezüglich Ihres Woofers haben, die in diesem Handbuch nicht behandelt werden, wenden Sie sich bitte an Ihren nächsten Sony-Händler.

Installation

Da das menschliche Ohr die Richtung und Position, aus der der von einem Woofer (unter 200 Hz) wiedergegebene Bassklang kommt, nicht erkennen kann, können Sie den Woofer überall in Ihrem Raum installieren. Um eine bessere Basswiedergabe zu erzielen, empfehlen wir Ihnen, den Woofer auf einem festen Boden zu installieren, wo Resonanzen unwahrscheinlich sind.

Hinweise

• Installieren Sie den Woofer immer vertikal und halten Sie einige Zentimeter Abstand zur Wand.
• Stellen Sie keine Gegenstände auf den Woofer und setzen Sie sich nicht darauf.
• Wenn der Woofer in der Mitte eines Raumes installiert wird, kann der Bass extrem abgeschwächt werden. Dies liegt am Einfluss der stehenden Welle des Raumes. Sollte dies der Fall sein, bewegen Sie den Woofer von der Mitte des Raumes weg oder beseitigen Sie die Ursache der stehenden Welle, indem Sie beispielsweise ein Bücherregal an der Wand anbringen.

Anschließen des Systems

Übersicht
Verwenden Sie die LINE IN-Buchsen oder die SPEAKER IN-Anschlüsse des Woofers, wenn Sie den Verstärker anschließen.

• Wenn Ihr Verstärker eine der folgenden Arten von Ausgangsbuchsen besitzt, verbinden Sie die LINE IN-Buchse und die Buchse des Verstärkers mit dem mitgelieferten Audio-Verbindungskabel.
  • MONO OUT jack (MONO-Ausgangsbuchse)
  • MIX OUT jack (MIX-Ausgangsbuchse)
  • SUBWOOFER output jack(s) (SUBWOOFER-Ausgangsbuchse(n))
  • SUPER WOOFER output jack(s) (SUPER WOOFER-Ausgangsbuchse(n))
• Wenn Ihr Verstärker die oben genannten Ausgangsbuchsen nicht besitzt, verbinden Sie stattdessen die Lautsprecheranschlüsse des Verstärkers mit den SPEAKER IN-Anschlüssen. ()


Bevor Sie beginnen

• Schalten Sie den Verstärker und den Woofer aus, bevor Sie Anschlüsse vornehmen.
• Verwenden Sie die Audio-Verbindungskabel, die mit dem jeweiligen Gerät geliefert wurden. Wenn nicht genügend Audio-Verbindungskabel für die notwendigen Anschlüsse vorhanden sind, müssen Sie optional zusätzliche Audio-Verbindungskabel erwerben.
• Stellen Sie sicher, dass die Verbindungen fest sitzen, um Rauschen zu vermeiden.
• Verbinden Sie das Netzkabel des Woofers mit einer Steckdose.
• Sie können die CENTER-Ausgangsbuchse für die Verwendung mit der Dolby Pro Logic-Funktion nicht an den Woofer anschließen. Der Bassklang wird bei einigen Dolby Pro Logic-Modi nicht ausgegeben.

Anschluss an einen Verstärker mit einem einzigen Satz Lautsprecheranschlüssen ()

Wenn Ihr Verstärker mit einem einzigen Satz Lautsprecheranschlüssen ausgestattet ist, verbinden Sie den Woofer mit dem Verstärker und anschließend die Frontlautsprecher mit dem Woofer.

Anschlüsse

1. Verbinden Sie den Woofer mit dem Verstärker.
   Verbinden Sie die SPEAKER IN-Anschlüsse des Woofers mit den Lautsprecheranschlüssen des Verstärkers mit den Lautsprecherkabeln. Stellen Sie sicher, dass beide L- und R-Kanäle angeschlossen sind.
2. Verbinden Sie die Frontlautsprecher mit dem Woofer.
   Verbinden Sie die Lautsprecher mit den Lautsprecheranschlüssen des Woofers.

Anschluss an einen Verstärker mit doppelten (A +B) Sätzen Lautsprecheranschlüssen ()

Wenn Ihr Verstärker doppelte (A+B) Sätze Lautsprecheranschlüsse besitzt, verbinden Sie sowohl den Woofer als auch die Frontlautsprecher mit dem Verstärker.

Anschlüsse

1. Verbinden Sie die Frontlautsprecher mit dem Verstärker.
   Verbinden Sie die Lautsprecher mit den Lautsprecheranschlüssen (A) Ihres Verstärkers.
2. Verbinden Sie den Woofer mit dem Verstärker.
   Verbinden Sie die SPEAKER IN-Anschlüsse des Woofers mit den Lautsprecheranschlüssen (B) des Verstärkers unter Verwendung der mitgelieferten Lautsprecherkabel.

Wenn Sie die doppelten (A+B) Lautsprechersätze verwenden, stellen Sie sicher, dass Sie die "A+B"-Position an Ihrem Verstärker auswählen.

Hinweis
Wenn Sie nur Lautsprecheranschluss (A) (nur Frontlautsprecher) verwenden oder wenn der Verstärker ausgeschaltet ist, reduzieren Sie die Lautstärke oder schalten Sie den Woofer aus, da sonst ein Brummgeräusch zu hören sein könnte.

Anschluss an einen Verstärker mit einer speziellen Buchse für einen Subwoofer
Wenn Ihr Verstärker eine spezielle Buchse für einen Subwoofer (wie eine MONO OUT-Buchse, MIX OUT-Buchse, SUBWOOFER-Buchse oder SUPER WOOFER-Buchse) hat, verbinden Sie die LINE IN-Buchse des Woofers mit einer dieser Buchsen.

Anschlüsse ()

Verbinden Sie die MONO OUT-Buchse Ihres Verstärkers mit der LINE IN-Buchse des Woofers mit dem mitgelieferten Audio-Verbindungskabel.

Hinweis
Wenn der Ausgangspegel Ihres Verstärkers nicht ausreichend ist, ist der Klang möglicherweise nicht laut genug. In diesem Fall verbinden Sie die Lautsprecheranschlüsse des Verstärkers direkt mit den SPEAKER IN-Anschlüssen des Woofers.

Anschließen des Netzkabels

• Verbinden Sie das Netzkabel des Woofers und Ihres Verstärkers mit einer Steckdose.
• Stellen Sie sicher, dass der Woofer ausgeschaltet ist, bevor Sie ein Netzkabel ein- oder ausstecken.

Den Klang anhören

1. Schalten Sie den Verstärker ein und wählen Sie die Programmquelle.
2. Drücken Sie POWER (Strom) ().
   Der Woofer schaltet sich ein und die POWER-Anzeige leuchtet grün.
3. Spielen Sie die Programmquelle ab.
   Stellen Sie die Lautstärke (VOLUME) so ein, dass der Klang der Frontlautsprecher nicht verzerrt wird.
   Wenn er verzerrt ist, wird auch der Klang des Woofers verzerrt sein.

Hinweise

• Stellen Sie niemals die Klangregelung des Verstärkers (BASS, TREBLE, usw.) oder den Equalizer-Ausgang auf einen hohen Pegel ein und geben Sie keine Sinuswellen von 20 Hz bis 50 Hz, die auf einer handelsüblichen Test-Disc oder einem speziellen Klang (Basston eines elektronischen Musikinstruments, Knistern eines analogen Plattenspielers, Klang mit abnormal verstärktem Bass usw.) aufgezeichnet wurden, mit hohem Pegel in dieses Gerät ein. Diese Aktionen können die Lautsprecher beschädigen. Wenn eine spezielle Disc mit abnormal verstärktem Bass abgespielt wird, können zusätzlich zum Originalklang Geräusche ausgegeben werden. Reduzieren Sie in einem solchen Fall den Klangpegel.
• Das Subwoofer-Ausgangssignal (DOLBY digital (AC-3) Signal) des einzeln verkauften digitalen Surround-Prozessors wird von der Dolby Laboratories Licensing Corporation um 10 dB höher eingestellt. Bei normaler Verwendung stellen Sie den Subwoofer-Pegel ein.

Den Klang anpassen

Sie können den Klang des Woofers so anpassen, dass er zum Klang Ihrer Frontlautsprecher passt. Die Verstärkung des Bassklangs verleiht Ihnen ein größeres Gefühl der Atmosphäre.

1. Passen Sie die Grenzfrequenz an.
   Drehen Sie den CUT OFF FREQ-Regler, je nach den Wiedergabefrequenzen Ihrer Frontlautsprecher.
   Beachten Sie beim Anpassen Folgendes:
   1. Typische sehr kleine Lautsprecher: 5 – 7 cm Durchmesser
   2. Typische kleine Lautsprecher: 8 –15 cm Durchmesser
   3. Typische mittelgroße Lautsprecher: 16 –24 cm Durchmesser
   4. Typische große Lautsprecher: mehr als 25 cm Durchmesser
      Um die Funktion des Niedrigpegel-Wandlers von Dolby digital optimal zu nutzen, stellen Sie den CUT OFF FREQ so hoch wie möglich ein, wenn Sie Dolby digital (AC-3) wiedergeben.
2. Passen Sie den Lautstärkepegel des Woofers an.
   Drehen Sie den LEVEL-Regler so, dass Sie den Bassklang etwas stärker als zuvor hören. Um die Lautstärke zu erhöhen, drehen Sie den Regler im Uhrzeigersinn. Um die Lautstärke zu verringern, drehen Sie den Regler gegen den Uhrzeigersinn.
3. Spielen Sie Ihr Lieblingslied und Ihren Lieblingsfilm ab.
   Männliche Gesangsstücke und Stimmen mit Basstönen eignen sich am besten zur Anpassung. Stellen Sie die Lautstärke für die Frontlautsprecher auf den gewohnten Pegel ein.
4. Wählen Sie die Phasenpolarität.
   Verwenden Sie den PHASE-Wahlschalter, um die Phasenpolarität auszuwählen.
5. Wiederholen Sie die Schritte 1 bis 4, um die Einstellung nach Ihren Wünschen vorzunehmen.
   Sobald Sie den Woofer auf die gewünschten Einstellungen angepasst haben, verwenden Sie den VOLUME-Regler am Verstärker, um die Lautstärke des Woofers an die der anderen Lautsprecher anzupassen. Sie müssen die Woofer-Einstellungen nicht anpassen, wenn Sie den Lautstärkepegel des Verstärkers ändern.

Hinweise

• Wenn der Klang verzerrt, wenn Sie die Bassverstärkung Ihres Verstärkers (wie z.B. DBFB, GROOVE, den grafischen Equalizer usw.) einschalten, schalten Sie die Bassverstärkung aus und passen Sie den Klang an.
• Drehen Sie die Lautstärke des Woofers nicht auf Maximum. Dies kann den Bassklang schwächen. Außerdem können störende Geräusche zu hören sein.
• Die Auswahl von NORMAL oder REVERSE mit dem PHASE-Wahlschalter kehrt die Polarität um und kann in bestimmten Hörumgebungen (abhängig vom Typ der Frontlautsprecher, der Position des Woofers und der Einstellung der Grenzfrequenz) eine bessere Basswiedergabe ermöglichen. Es kann auch die Weite und Prägnanz des Klangs verändern und das Gefühl des Klangfeldes beeinflussen. Wählen Sie die Einstellung, die den Klang liefert, den Sie beim Hören an Ihrer normalen Hörposition bevorzugen.

Den Lautsprecher einstellen ()

Um Vibrationen oder Bewegungen des Lautsprechers während des Hörens zu verhindern, befestigen Sie die mitgelieferten Fußpolster am Lautsprecher.

Fehlerbehebung

Sollten Sie bei der Verwendung des Woofers eine der folgenden Schwierigkeiten feststellen, nutzen Sie diese Fehlerbehebungshilfe, um das Problem zu beheben. Sollte ein Problem weiterhin bestehen, wenden Sie sich an Ihren nächsten Sony-Händler.

Kein Ton

• Überprüfen Sie, ob dieser Woofer und die Komponenten korrekt und sicher angeschlossen sind.
• Drehen Sie LEVEL im Uhrzeigersinn, um die Lautstärke zu erhöhen.
• Wählen Sie SPEAKER (LAUTSPRECHER) oder LINE (LINE) mit dem IN PUT-Wahlschalter.
• Setzen Sie den Pegel zurück.

Der Ton hat plötzlich aufgehört

• Die Lautsprecherkabel könnten einen Kurzschluss haben. Schließen Sie die Kabel richtig an.

Der Ton ist verzerrt

• Das Eingangssignal ist unvollkommen.
• Der Eingangssignalpegel ist zu hoch.
• Stellen Sie den CUT OFF FREQ so hoch wie möglich ein, wenn Sie Dolby digital (AC-3) wiedergeben.

Starkes Brummen oder Rauschen ist zu hören

• Verbinden Sie das Erdungskabel des Plattenspielers richtig.
• Die Kontakte zwischen den Steckern der Verbindungskabel und den entsprechenden Buchsen wurden nicht richtig hergestellt. Verbinden Sie die Stecker fest.
• Das Audiosystem empfängt Rauschen von einem Fernsehgerät. Bewegen Sie das Audiosystem vom Fernsehgerät weg oder schalten Sie das Fernsehgerät aus.

Spezifikationen

System
Typ Aktiver Subwoofer (magnetisch abgeschirmtes Design)
Lautsprechereinheit Tieftöner: 20 cm Durchmesser, Konustyp
Verstärkersektion Dauer-RMS-Leistung: 50 W (0,8%)
Wiedergabefrequenzbereich 28 Hz – 200 Hz
Hochfrequenz-Grenzfrequenz 50 Hz – 200 Hz
Phasenwahlschalter NORMAL, REVERSE

Eingänge
Eingangsbuchsen LINE IN: Eingangsklinkenbuchse
SPEAKER IN: Eingangsanschlüsse
Ausgangsbuchsen SPEAKER OUT: Ausgangsanschlüsse

Allgemein
Leistungsanforderungen Mexikanisches Modell: 120 V AC, 60 Hz
Asiatisches Modell: 230 V AC, 50/60 Hz
Andere Modelle: 120 V AC, 50/60
Hz, 220-230 V AC, 50/60 Hz
Leistungsaufnahme 50 W
Abmessungen ca. 270 x 325 x 385 mm (B/ H/ T)
Masse 10 kg

Mitgeliefertes Zubehör
Fußpolster (4)
Audio-Verbindungskabel (1 Cinchstecker – 1 Cinchstecker), 2 m (1)
Lautsprecherkabel, 2,5 m (2)

Design und Spezifikationen können ohne vorherige Ankündigung geändert werden.

Einstellen des Spannungswahlschalters (nur bei Modellen mit Spannungswahlschalter) ()

Überprüfen Sie, ob der Spannungswahlschalter auf der Rückseite des Players auf die lokale Netzspannung eingestellt ist. Falls nicht, stellen Sie den Wahlschalter mit einem Schraubendreher auf die richtige Position, bevor Sie das Netzkabel an eine Steckdose anschließen.
