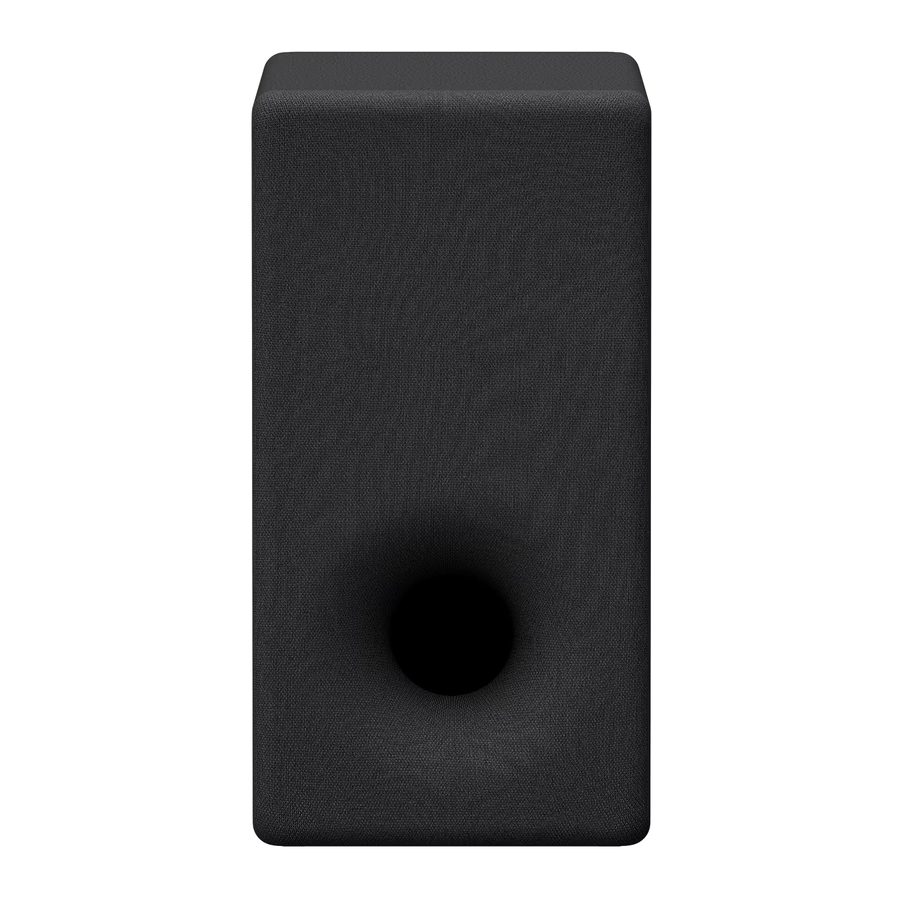

SONY SA-SW3 - Сабвуфер нұсқаулығы

Сабвуферге арналған үйлесімді үлгілер туралы

SA-SW3 сабвуфері тек көрсетілген үлгімен жұмыс істейді. Үйлесімді үлгілер туралы ақпаратты Sony веб-сайтынан қараңыз.

Осы пайдалану нұсқаулығында операциялар үйлесімді HT-A7000 немесе HT-A9 үлгісімен бірге қолданылатын сабвуфер үшін сипатталған.

Бөлшектер мен басқару элементтері

Алдыңғы жағы

1. Қуат индикаторы
   • Баяу жыпылықтайды (жасыл): Сабвуфер үйлесімді үлгіге қосылмаған.
   • Жанады (жасыл): Сабвуфер үйлесімді үлгіге қосылған.
   • Екі рет қайталанып жыпылықтайды (жасыл): Сабвуфер үйлесімді үлгіге қосылуға тырысады.
   • Жыпылықтайды/жанады (сары): Бағдарламалық құрал жаңартылуда.
   • Жанады (қызыл): Сабвуфер күту режимінде.
   • Өшеді: Сабвуфер өшірілген.

Ескертпе
Қуат индикаторының жарықтығы үйлесімді үлгінің DIMMER параметрлерімен синхрондалады.

Артқы жағы

2. (қуат) түймесі
3. LINK (байланыс) түймесі
4. Айнымалы ток кірісі

Орнату

Төмендегі сурет - сабвуферді үйлесімді HT-A7000 үлгісімен және қосымша артқы динамиктермен пайдалану мысалы.

1. Сабвуферді қалаған жерге орнатыңыз.
   Сабвуферді қалаған жерге орната аласыз, себебі одан шығатын дыбыстың бағыты жоқ.
   Жоғарыдағы сурет - сабвуферді орнату мысалы.

Кеңес
Жақсы көлемді дыбыс алу үшін, үйлесімді үлгінің орнату мәзірін пайдаланып, сабвуфердің тыңдау позициясынан қашықтығын орнатыңыз.
Толық мәліметтерді үйлесімді үлгімен бірге берілген пайдалану нұсқаулығынан қараңыз.

Қосылым

Кеңес
Қосымша артқы динамикті орнатқан кезде, оны үйлесімді үлгімен келесі жолмен қосуға болады.

1. Үйлесімді үлгіні қосыңыз.
2. Айнымалы ток сымын (желілік сым) (жинақта бар) сабвуферге қосыңыз, содан кейін сымды айнымалы ток розеткаларына (желіге) қосыңыз.

3. Сабвуфердегі қуат индикаторының жасыл түспен жанғанына көз жеткізіңіз.
   Қуат индикаторы жасыл түспен жанған кезде, сабвуфер мен үйлесімді үлгі арасында байланыс орнатылады.
   Егер байланыс орнатылмаса, сабвуферді үйлесімді үлгіге қолмен қосыңыз. Толық мәліметтерді "Егер қосылым автоматты түрде орнатылмаса" бөлімінен қараңыз.


Егер қосылым автоматты түрде орнатылмаса

Егер сабвуферді үйлесімді үлгіге автоматты түрде қоса алмасаңыз немесе бірнеше үйлесімді үлгіні пайдалансаңыз және сабвуферді қосу үшін үйлесімді үлгіні көрсеткіңіз келсе, қолмен қосылымды орындаңыз.
Төмендегі операция үйлесімді HT-A7000 немесе HT-A9 үлгісімен бірге қолданылатын сабвуфер үшін сипатталған. Осы операцияны орындау кезінде үйлесімді HT-A7000 немесе HT-A9 үлгісімен бірге берілген қашықтан басқару құралын пайдаланыңыз.
Егер басқа үйлесімді үлгілерді пайдалансаңыз, олармен бірге берілген пайдалану нұсқаулығын қараңыз.

1. HOME (басты бет) түймесін басыңыз.
   Басты мәзір теледидар экранында пайда болады.
2. Басты мәзірде [Setup] (орнату) - [Advanced Settings] (кеңейтілген параметрлер) тармағын таңдаңыз.
3. [Speaker Settings] (динамик параметрлері) - [Wireless Speaker Settings] (сымсыз динамик параметрлері) - [Start manual linking] (қолмен байланыстыруды бастау) тармағын таңдаңыз.
   Теледидар экранында [Start manual linking] (қолмен байланыстыруды бастау) экраны пайда болады.
4. Сабвуфердегі LINK (байланыс) түймесін басыңыз.
   LINK (байланыс) түймесі басылған сабвуфердің қуат индикаторы жасыл түспен екі рет қайталанып жыпылықтайды.
5. [Start] (бастау) тармағын таңдаңыз.
   Қолмен байланыстыру басталады.
   Қосылу процесі теледидар экранында пайда болады. Қолмен байланыстыруды тоқтату үшін [Cancel] (болдырмау) тармағын таңдаңыз.
6. [Subwoofer] (сабвуфер) [Connected] (қосылды) деп көрсеткенде, [Finish] (аяқтау) тармағын таңдаңыз.
7. түймесін басыңыз.
   Байланыс орнатылады және сабвуфердің қуат индикаторы жасыл түспен жанады.

Ескертпе

• Егер [Start manual linking] (қолмен байланыстыруды бастау) тармағын орындасаңыз, [Wireless Speaker Settings] (сымсыз динамик параметрлері) тармағының [Link mode] (байланыс режимі) автоматты түрде [Manual] (қолмен) күйіне орнатылады.
• 6-қадамда [Connected] (қосылды) деп көрсетілген динамиктер ғана үйлесімді үлгіге қосылады. Егер сабвуфердің қосылымын орнату мүмкін болмаса, қолмен қосылымды қайтадан орындаңыз.

Егер сымсыз тарату тұрақсыз болса

Егер сымсыз LAN сияқты бірнеше сымсыз жүйені пайдалансаңыз, сымсыз сигналдар тұрақсыз болуы мүмкін. Бұл жағдайда, келесі параметрді өзгерту арқылы таратуды жақсартуға болады.
Төмендегі операция үйлесімді HT-A7000 немесе HT-A9 үлгісімен бірге қолданылатын сабвуфер үшін сипатталған. Осы операцияны орындау кезінде үйлесімді HT-A7000 немесе HT-A9 үлгісімен бірге берілген қашықтан басқару құралын пайдаланыңыз.
Егер басқа үйлесімді үлгілерді пайдалансаңыз, олармен бірге берілген пайдалану нұсқаулығын қараңыз.

1. HOME (басты бет) түймесін басыңыз.
   Басты мәзір теледидар экранында пайда болады.
2. Басты мәзірде [Setup] (орнату) - [Advanced Settings] (кеңейтілген параметрлер) тармағын таңдаңыз.
3. [Speaker Settings] (динамик параметрлері) - [Wireless Speaker Settings] (сымсыз динамик параметрлері) - [RF Channel] (РЖ арнасы) тармағын таңдаңыз.
4. Қалаған параметрді таңдаңыз.
   • [On] (қосу) (әдепкі параметр): Әдетте осыны таңдаңыз. Жүйе тарату үшін жақсырақ арнаны автоматты түрде таңдайды. Сымсыз кедергі үшін күштірек режим.
   • [Off] (өшіру): Жүйе сыртқы сымсыз кедергіні болдырмау үшін шектеулі жиілік диапазонынан арна таңдайды. Егер [On] (қосу) таңдалған кезде дыбыс үзіліп қалса, [Off] (өшіру) тармағын таңдау арқылы оны жақсартуға болады.

Ескертпе

• Егер [RF Channel] (РЖ арнасы) параметрін [Off] (өшіру) күйінен [On] (қосу) күйіне өзгертсеңіз, қайта қосылу үшін 1 минут кетуі мүмкін.
• Үйлесімді үлгі оны сатып алған елдерге/аймақтарға байланысты осы параметрге сәйкес келмеуі мүмкін.

Ақаулықтарды жою

Сабвуферді пайдалану кезінде келесі қиындықтардың кез келгенін сезінсеңіз, жөндеуді сұрамас бұрын мәселені шешуге көмектесу үшін осы ақаулықтарды жою нұсқаулығын пайдаланыңыз. Кез келген мәселе шешілмесе, жақын жердегі Sony дилеріне хабарласыңыз.
Жөндеуді сұраған кезде, мәселе бір ғана құрылғыда болып көрінсе де, барлық сабвуферіңізді, үйлесімді үлгіні және қосымша артқы динамиктерді (жинақта жоқ) алып келіңіз.
Төмендегі шешімдер үйлесімді HT-A7000 немесе HT-A9 үлгісімен бірге қолданылатын сабвуфер үшін сипатталған.
Егер басқа үйлесімді үлгілерді пайдалансаңыз, олармен бірге берілген пайдалану нұсқаулығын қараңыз.

Сабвуферден дыбыс шықпайды немесе өте төмен деңгейдегі дыбыс естіледі.

• Сабвуфердің дыбыс деңгейін арттыру үшін үйлесімді үлгінің қашықтан басқару құралындағы SW + немесе BASS + түймесін басыңыз.
• Сабвуфердегі қуат индикаторының жасыл түспен жанғанына көз жеткізіңіз.
• Егер сабвуфердегі қуат индикаторы жанбаса, келесі әрекеттерді орындап көріңіз.
  • Сабвуфердің айнымалы ток сымының (желілік сым) дұрыс қосылғанына көз жеткізіңіз.
  • Қуатты қосу үшін сабвуфердің (қуат) түймесін басыңыз.
• Егер сабвуфердегі қуат индикаторы жасыл түспен баяу жыпылықтаса немесе қызыл түспен жанса, келесі әрекеттерді орындап көріңіз.
  • Сабвуфердегі қуат индикаторы жасыл түспен жануы үшін сабвуферді үйлесімді үлгіге жақын жерге жылжытыңыз.
  • "Егер қосылым автоматты түрде орнатылмаса" бөліміндегі қадамдарды орындаңыз.
  • Сымсыз қосылым күйін тексеріңіз. Толық мәліметтерді үйлесімді үлгімен бірге берілген пайдалану нұсқаулығынан қараңыз.
• Егер сабвуфердегі қуат индикаторы қызыл түспен жыпылықтаса, қуатты өшіру үшін сабвуфердің (қуат) түймесін басыңыз және сабвуфердің желдету тесіктерінің бітелмегенін тексеріңіз.
• Егер кіріс көздерінде өте аз басс дыбыс компоненттері болса (мысалы, теледидар хабары), сабвуферден шығатын дыбысты есту қиын болуы мүмкін. Сабвуфер дыбысын сынақ дыбысын шығару арқылы тексеруге болады.
• Түнгі режимді өшірулі етіп орнатыңыз. Толық мәліметтерді үйлесімді үлгімен бірге берілген пайдалану нұсқаулығынан қараңыз.
• Егер [RF Channel] (РЖ арнасы) параметрін [Off] (өшіру) күйінен [On] (қосу) күйіне өзгертсеңіз, дыбыстың шығуы үшін 1 минут кетуі мүмкін.

Дыбыс секіреді немесе шуылдайды.

• Егер жақын жерде сымсыз LAN немесе микротолқынды пеш сияқты электромагниттік толқындарды шығаратын құрылғы болса, сабвуфер мен үйлесімді үлгіні одан алысырақ жерге орналастырыңыз.
• Егер сабвуфер мен үйлесімді үлгі арасында кедергі болса, оны жылжытыңыз немесе алып тастаңыз.
• Сабвуфер мен үйлесімді үлгіні мүмкіндігінше жақын орналастырыңыз.
• [RF Channel] (РЖ арнасы) параметрін өзгертіңіз.
• Теледидардың немесе Blu-ray Disc ойнатқыштың желілік қосылымын сымсыз қосылымнан сымды қосылымға ауыстырыңыз.

Техникалық сипаттамалар

ҚУАТ ШЫҒЫСЫ (анықтама)
200 Вт (2 Ом, 100 Гц кезінде)

Динамик жүйесі
Сабвуфер динамик жүйесі, Басс рефлексі

Динамик
160 мм конус түрі

Қуат талаптары
120 В - 240 В айнымалы ток, 50 Гц/60 Гц

Қуат тұтыну
Қосулы: 40 Вт
Күту режимі: 1 Вт немесе одан аз
Өшірулі: 0,5 Вт немесе одан аз

Өлшемдері (шамамен) (ені/биіктігі/тереңдігі)
201 мм × 382,5 мм × 402 мм (проекция бөлігін қоспағанда)

Салмағы (шамамен)
9,0 кг

Сымсыз таратқыш/қабылдағыш бөлімі

Байланыс жүйесі
Сымсыз дыбыс спецификациясының 4.0 нұсқасы

Жиілік диапазоны
5 ГГц

Модуляция әдісі
OFDM

Жинақтағы заттар

• Сабвуфер (1)
• Айнымалы ток сымы (желілік сым) (2)
• Пайдалану нұсқаулығы (1)

Бағдарламалық құрал туралы маңызды ақпарат

Бұл өнімде GNU General Public License ("GPL") немесе GNU Lesser General Public License ("LGPL") лицензиясына жататын бағдарламалық құрал бар. Бұлар тұтынушылардың GPL немесе LGPL шарттарына сәйкес аталған бағдарламалық құралдың бастапқы кодын алуға, өзгертуге және қайта таратуға құқығы бар екенін белгілейді.

Сабвуфердегі GPL, LGPL және басқа бағдарламалық құрал лицензияларын растау әдісі үшін үйлесімді үлгінің пайдалану нұсқаулығын қараңыз.
Үйлесімді HT-A7000 немесе HT-A9 үлгісін пайдаланған кезде, басты мәзірдегі [Setup] (орнату) - [Advanced Settings] (кеңейтілген параметрлер) - [System Settings] (жүйе параметрлері) астындағы [Software License Information] (бағдарламалық құрал лицензиясы туралы ақпарат) тармағын қараңыз.

GPLv2 (және басқа лицензиялар) бойынша талап етілетін тиісті бастапқы кодтың көшірмесін https://oss.sony.net/Products/Linux сайтынан табуға болады.

GPLv2 бойынша талап етілетін бастапқы кодты осы өнімді соңғы рет жөнелткеннен кейін үш жыл ішінде бізден физикалық тасымалдағышта https://oss.sony.net/Products/Linux сайтындағы пішін арқылы өтініш беру арқылы алуға болады.
Бұл ұсыныс осы ақпаратты алған кез келген адам үшін жарамды.

Sony осы бастапқы кодтың мазмұнына қатысты кез келген сұрауларға жауап бере алмайтынын немесе жауап қайтара алмайтынын ескеріңіз.

Барлық басқа сауда белгілері тиісті иелерінің сауда белгілері болып табылады.

Сабвуферді кітап сөресі немесе кіріктірілген шкаф сияқты шектеулі кеңістікке орнатпаңыз.

Өрт қаупін азайту үшін сабвуфердің желдету тесігін газеттермен, дастархандармен, перделермен және т.б. жаппаңыз.
Сабвуферді ашық жалын көздеріне (мысалы, жағылған шамдар) ұшыратпаңыз.

Өрт немесе электр тогының соғу қаупін азайту үшін бұл сабвуферді тамшылатуға немесе шашыратуға ұшыратпаңыз және сабвуферге вазалар сияқты сұйықтыққа толы заттарды қоймаңыз.

Сабвуфер өшірілген болса да, айнымалы ток розеткасына қосылғанша, ол желіден ажыратылмайды.

Негізгі штепсель сабвуферді желіден ажырату үшін пайдаланылатындықтан, сабвуферді оңай қол жетімді айнымалы ток розеткасына қосыңыз. Сабвуферде ақаулық байқасаңыз, негізгі штепсельді айнымалы ток розеткасынан дереу ажыратыңыз.

Бұл өнімді медициналық құрылғылардың жанына қоймаңыз

Бұл өнімде (аксессуарларды қоса) жүрек ырғағын реттегіштерге, гидроцефалияны емдеуге арналған бағдарламаланатын шунт клапандарына немесе басқа медициналық құрылғыларға кедергі келтіруі мүмкін магнит(тер) бар. Бұл өнімді мұндай медициналық құрылғыларды пайдаланатын адамдардың жанына қоймаңыз. Егер сіз қандай да бір медициналық құрылғыны пайдалансаңыз, осы өнімді пайдаланбас бұрын дәрігеріңізбен кеңесіңіз.

Үйде ғана пайдаланыңыз.

Сақтық шаралары

Қауіпсіздік туралы

• Егер қандай да бір қатты зат немесе сұйықтық сабвуферге түсіп кетсе, жүйені розеткадан ажыратыңыз және оны әрі қарай пайдаланбас бұрын білікті қызметкерлерге тексертіңіз.
• Сабвуферге шықпаңыз, себебі құлап, жарақат алуыңыз мүмкін немесе сабвуфер зақымдалуы мүмкін.

Қуат көздері туралы

• Сабвуферді пайдаланбас бұрын, жұмыс кернеуінің жергілікті қуат көзімен бірдей екенін тексеріңіз. Жұмыс кернеуі сабвуфердің артқы жағындағы зауыттық тақтайшада көрсетілген.
• Егер сабвуферді ұзақ уақыт пайдаланбасаңыз, сабвуферді розеткадан (желіден) ажыратуды ұмытпаңыз. Айнымалы ток сымын (желілік сым) ажырату үшін штепсельдің өзін ұстаңыз; ешқашан сымды тартпаңыз.
• Штепсельдің бір жүзі қауіпсіздік мақсатында екіншісінен кеңірек және розеткаға (желіге) тек бір жолмен ғана кіреді. Егер штепсельді розеткаға толық енгізе алмасаңыз, дилеріңізге хабарласыңыз.
• Айнымалы ток сымын (желілік сым) тек білікті қызмет көрсету орнында ғана ауыстыру керек.

Жылудың жиналуы туралы

• Сабвуфер жұмыс кезінде қызса да, бұл ақаулық емес. Егер сіз бұл сабвуферді үздіксіз жоғары дыбыс деңгейінде пайдалансаңыз, сабвуфердің артқы және төменгі жағындағы температура айтарлықтай көтеріледі. Өзіңізді күйдіріп алмау үшін сабвуферге тимеңіз.

Орналастыру туралы

• Сабвуферді жылу көздерінің жанына немесе тікелей күн сәулесінің, шамадан тыс шаңның немесе механикалық соққының әсеріне ұшырайтын жерге қоймаңыз.
• Сабвуфердің айналасына теледидардан басқа металл заттарды қоймаңыз. Сымсыз функциялар тұрақсыз болуы мүмкін.
• Егер сабвуфер теледидармен, бейнемагнитофонмен немесе таспа декасымен бірге пайдаланылса, шуыл пайда болуы мүмкін және сурет сапасы нашарлауы мүмкін. Мұндай жағдайда сабвуферді теледидардан, бейнемагнитофоннан немесе таспа декасынан алысырақ жерге қойыңыз.
• Сабвуферді арнайы өңделген (балауыз, май, жылтыратқыш және т.б.) бетке қою кезінде сақ болыңыз, себебі беттің дақтары немесе түсінің өзгеруі мүмкін.
• Бұл сабвуфердің динамиктері магниттік қорғалған типте емес. Магниттік карталарды сабвуферге немесе оның жанына қоймаңыз.

Егер жақын жердегі теледидар экранында түссіздікке тап болсаңыз

Белгілі бір теледидар түрлерінде түссіздік байқалуы мүмкін.

Тазалау туралы

Сабвуферді жұмсақ, құрғақ шүберекпен тазалаңыз. Ешқандай абразивті төсемді, қырғыш ұнтақты немесе спирт немесе бензин сияқты еріткішті пайдаланбаңыз.

Жүйеңізге қатысты қандай да бір сұрақтарыңыз немесе мәселелеріңіз болса, жақын жердегі Sony дилеріне хабарласыңыз.

©2021 Sony Corporation Малайзияда басып шығарылған
