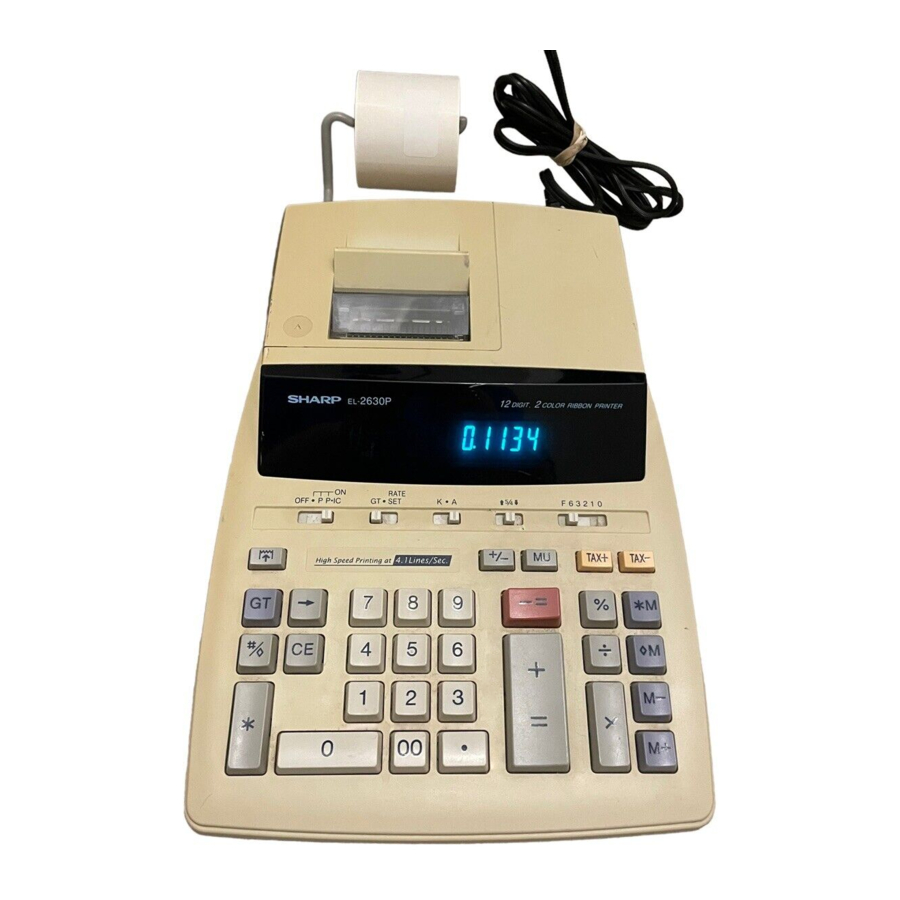

Sharp EL-2630P - Manuale Calcolatrice Elettronica Stampante

I fili di questo cavo di alimentazione sono colorati secondo il seguente codice: BLU: Neutro MARRONE: Fase Poiché i colori dei fili del cavo di alimentazione di questo apparecchio potrebbero non corrispondere alle marcature colorate che identificano i terminali della vostra spina, procedere come segue: Il filo di colore BLU deve essere collegato al terminale contrassegnato con la lettera N o di colore nero. Il filo di colore MARRONE deve essere collegato al terminale contrassegnato con la lettera L o di colore rosso. Questo apparecchio deve essere protetto da un fusibile da 3A nella spina di alimentazione o nel quadro di distribuzione. "DO NOT CONNECT THE LIVE (BROWN) WIRE OR THE NEUTRAL (BLUE) WIRE TO THE EARTH TERMINAL AT YOUR 3 PIN MAINS PLUG." (NON COLLEGARE IL FILO DI FASE (MARRONE) O IL FILO NEUTRO (BLU) AL TERMINALE DI TERRA DELLA SPINA DI ALIMENTAZIONE A 3 POLI.)

NOTE OPERATIVE

Per garantire un funzionamento senza problemi della vostra calcolatrice SHARP, raccomandiamo quanto segue:

1. La calcolatrice deve essere conservata in aree prive di sbalzi di temperatura estremi, umidità e polvere.
2. Per pulire la calcolatrice deve essere utilizzato un panno morbido e asciutto. Non usare solventi o un panno bagnato.
3. Poiché questo prodotto non è impermeabile, non utilizzarlo o conservarlo in luoghi dove liquidi, ad esempio acqua, possano schizzarvi sopra. Gocce di pioggia, spruzzi d'acqua, succhi di frutta, caffè, vapore, sudore, ecc. causeranno anch'essi malfunzionamenti.
4. Se dovesse essere necessaria assistenza, rivolgersi solo a un rivenditore autorizzato SHARP, a un centro assistenza approvato SHARP o al servizio di riparazione SHARP.
5. Se si scollega il cavo di alimentazione per interrompere completamente l'elettricità, l'aliquota fiscale attualmente memorizzata verrà cancellata.

COMANDI OPERATIVI

INTERRUTTORE DI ALIMENTAZIONE; SELETTORE MODALITÀ STAMPA / CONTEGGIO VOCI

"OFF" (Spento): Spegnimento.

"•": Accensione. Impostato sulla modalità senza stampa.

"P": Accensione. Impostato sulla modalità di stampa.

"P•IC": Accensione. Impostato sulla modalità di stampa e conteggio voci.

''P•IC'' è attivo:
Per l'addizione o la sottrazione, ogni volta che si preme , 1 viene aggiunto al contatore voci, e ogni volta che si preme , 1 viene sottratto.

• Il conteggio viene stampato quando si ottiene il risultato calcolato.
• La pressione di , o azzera il contatore.

''P•IC'' è spento: Neutro

Nota: Il contatore ha una capacità massima di 3 cifre (fino a ±999). Se il conteggio supera il massimo, il contatore ricomincerà da zero.

SELETTORE DECIMALE

Preimposta il numero di cifre decimali nella risposta. Nella posizione ''F'', la risposta viene visualizzata nel sistema decimale flottante.

SELETTORE MODALITÀ COSTANTE/ADDIZIONE

''K'': Verranno eseguite le seguenti funzioni costanti:

Moltiplicazione

La calcolatrice memorizzerà automaticamente il primo numero inserito (il moltiplicando) e l'istruzione .

Divisione

La calcolatrice memorizzerà automaticamente il secondo numero inserito (il divisore) e l'istruzione .

''•'': Neutro

''A'': L'uso della modalità Add permette l'addizione e la sottrazione di numeri senza l'inserimento della virgola decimale. Quando la modalità Add è attivata, la virgola decimale viene posizionata automaticamente in base all'impostazione del selettore decimale.

L'uso di . e annullerà automaticamente la modalità Add e le risposte decimalmente corrette verranno stampate nella posizione decimale preimpostata.

SELETTORE ARROTONDAMENTO

"": Una risposta viene arrotondata per eccesso.

"5/4": Una risposta viene arrotondata.

"": Una risposta viene arrotondata per difetto.

Nota: La virgola decimale fluttua durante il calcolo successivo con l'uso di o .

Se il selettore decimale è impostato su "F", la risposta viene sempre arrotondata per difetto ().

SELETTORE MODALITÀ TOTALE GENERALE/IMPOSTAZIONE ALIQUOTA

"GT": Totale Generale

"•": Neutro

"RATE SET": Impostazione aliquota

• È possibile memorizzare un massimo di 4 cifre (il punto decimale non viene contato come cifra).

TASTO AVANZAMENTO CARTA

TASTO CORREZIONE ULTIMA CIFRA

TASTO TOTALE GENERALE

TASTO CANCELLA VOCE

TASTO TOTALE

TASTO MENO UGUALE

TASTO PIÙ UGUALE

TASTO CAMBIO SEGNO

TASTO RICARICO

TASTO CANCELLA TOTALE MEMORIA

TASTO RICHIAMO SUBTOTALE MEMORIA

TASTO CON IMPOSTA

TASTO PRE-IMPOSTA

TASTO NON-ADD/SUBTOTALE

SIMBOLI DEL DISPLAY

M: Un numero è stato memorizzato.

–: Il valore visualizzato è negativo.

E: Errore o overflow di capacità.

• : Appare quando un numero è nella memoria del totale generale.

SOSTITUZIONE DEL NASTRO INCHIOSTRATORE

1. Rimuovere il rotolo di carta dalla calcolatrice.(Strappare la carta e rimuoverla dal meccanismo di stampa utilizzando .)
2. Spegnere l'alimentazione prima di sostituire il nastro.
3. Rimuovere il coperchio della stampante facendolo scorrere verso la parte posteriore della calcolatrice. (Fig. 1)

4. Rimuovere il vecchio nastro tirandolo verso l'alto.
5. Inserire il nuovo nastro.
6. Con il lato nero del nastro rivolto verso l'alto, posizionare una delle bobine sull'albero della bobina a destra. (Fig. 2) Assicurarsi che la bobina sia saldamente in posizione.

7. Infilare il nastro attorno all'esterno delle guide metalliche. (Fig. 3)

8. Eliminare qualsiasi allentamento girando manualmente una delle bobine.
9. Riposizionare il coperchio della stampante.
10. Riposizionare il rotolo di carta.

SOSTITUZIONE DEL ROTOLO DI CARTA

Non inserire mai il rotolo di carta se è strappato. Ciò causerà l'inceppamento della carta.

Tagliare sempre il bordo iniziale con le forbici prima.

1. Inserire il bordo iniziale del rotolo di carta nell'apertura. (Fig. 1)

2. Accendere l'alimentazione e far avanzare la carta premendo . (Fig. 2)

3. Inserire il rotolo di carta nel portarotolo. (Fig. 3)


NON TIRARE LA CARTA ALL'INDIETRO POICHÉ CIÒ POTREBBE CAUSARE DANNI AL MECCANISMO DI STAMPA.

ERRORI

Ci sono diverse situazioni che causeranno un overflow o una condizione di errore. Quando ciò si verifica, verrà visualizzato "E" (E). I contenuti della memoria al momento dell'errore vengono mantenuti.

Se ''0E'' (0E) viene visualizzato al momento dell'errore, deve essere utilizzato per cancellare la calcolatrice. Se ''E'' (E) con qualsiasi numero tranne zero viene visualizzato, l'errore può essere cancellato con o e il calcolo può comunque essere continuato.

Condizioni di errore:

1. Immissione di più di 12 cifre o 11 decimali. Questo errore può essere cancellato con o .
2. Quando la parte intera di una risposta supera le 12 cifre.
3. Quando la parte intera del contenuto della memoria supera le 12 cifre.
   (Es. 999999999999 1 )
4. Quando un numero qualsiasi viene diviso per zero.
   (Es. 5 0 )

SPECIFICHE

Capacità operativa: 12 cifre
Alimentazione: CA: 120V, 60Hz

SEZIONE STAMPA

Stampante: Stampante meccanica

Velocità di stampa: Circa 4,1 linee/sec.

Carta di stampa: larga 57 mm(2-1/4") - 58 mm(2-9/32")
80 mm(3-5/32") di diametro (max.)

Temperatura operativa: 0°C – 40°C (32°F – 104°F)

Consumo energetico: 135 mA

Dimensioni: 228 mm (W) × 334 mm (D) × 70.5 mm (H)
(8-31/32" (W) × 13-5/32" (D) × 2-25/32" (H))

Peso: Circa 1.7 kg (3.75 Ib.)

Accessori: 1 rotolo di carta, 1 nastro inchiostratore (installato), e manuale operativo

LA TENSIONE UTILIZZATA DEVE ESSERE LA STESSA SPECIFICATA SU QUESTA CALCOLATRICE. L'UTILIZZO DI QUESTA CALCOLATRICE CON UNA TENSIONE SUPERIORE A QUELLA SPECIFICATA È PERICOLOSO E PUÒ CAUSARE INCENDI O ALTRI TIPI DI INCIDENTI CON CONSEGUENTI DANNI. NON SIAMO RESPONSABILI PER QUALSIASI DANNO DERIVANTE DALL'USO DI QUESTA CALCOLATRICE CON UNA TENSIONE DIVERSA DA QUELLA SPECIFICATA.

ESEMPI DI CALCOLO

1. Impostare il selettore decimale come specificato in ciascun esempio.
   Il selettore di arrotondamento deve essere nella posizione ''5/4'' a meno che non sia specificato diversamente.
2. Il selettore della modalità costante/addizione e il selettore della modalità totale generale/impostazione aliquota devono essere nella posizione "•" (spento) a meno che non sia specificato diversamente.
3. Il selettore della modalità stampa/conteggio articoli deve essere nella posizione " " a meno che non sia specificato diversamente.
4. Se si commette un errore durante l'inserimento di un numero, premere o e inserire il numero corretto.
5. I valori negativi sono stampati con il simbolo ''–'' in rosso.

Calcolo misto

Addizione e sottrazione con modalità addizione

Costante

Correzione degli errori

Percentuale

Maggiorazione e sconto

Ricarico e Margine

Il ricarico (Markup) e il margine di profitto sono entrambi modi per calcolare la percentuale di profitto.

• Il margine di profitto è la percentuale di profitto rispetto al prezzo di vendita.
• Il ricarico è la percentuale di profitto rispetto al costo.
• Costo è il costo.
• Vendita è il prezzo di vendita.
• GP è il profitto lordo.
• Mkup è la percentuale di profitto basata sul costo.
• Mrgn è la percentuale di profitto basata sul prezzo di vendita.

Variazione percentuale

• Calcolare la differenza in dollari (a) e la variazione percentuale (b) tra due dati di vendita annuali: $1.500 in un anno e $1.300 nell'anno precedente.

Calcolo del conteggio articoli

Totale generale

Memoria

*: Premere per cancellare la memoria prima di iniziare un calcolo in memoria.

CALCOLI DELL'ALIQUOTA FISCALE

ESEMPIO 1: Impostare un'aliquota fiscale del 5%.
Calcolare l'imposta su $800 e calcolare il totale comprensivo di imposta.

ESEMPIO 2: Eseguire due calcoli utilizzando $840 e $525, entrambi già comprensivi di imposta. Calcolare l'imposta sul totale e il totale senza imposta.

Solo per calcolatrici di tipo multi-tensione: Questa calcolatrice è progettata per funzionare con una varietà di tensioni. Prima dell'uso, prima di collegare la spina CA alla presa a muro, assicurarsi che il selettore della tensione sul fondo della calcolatrice sia impostato sulla tensione corretta. La finestra del selettore indica la tensione impostata. Per modificare l'impostazione della tensione, ruotare il selettore della tensione in senso antiorario con un cacciavite a taglio standard, come mostrato di seguito. La tensione può essere impostata su 240, 220, 127 o 110 volt. L'utilizzo della calcolatrice con il selettore della tensione impostato in modo errato causerà danni all'unità. Nota: Quando si utilizza a 120V, impostare il selettore della tensione su 127V.
