DESCRIZIONE

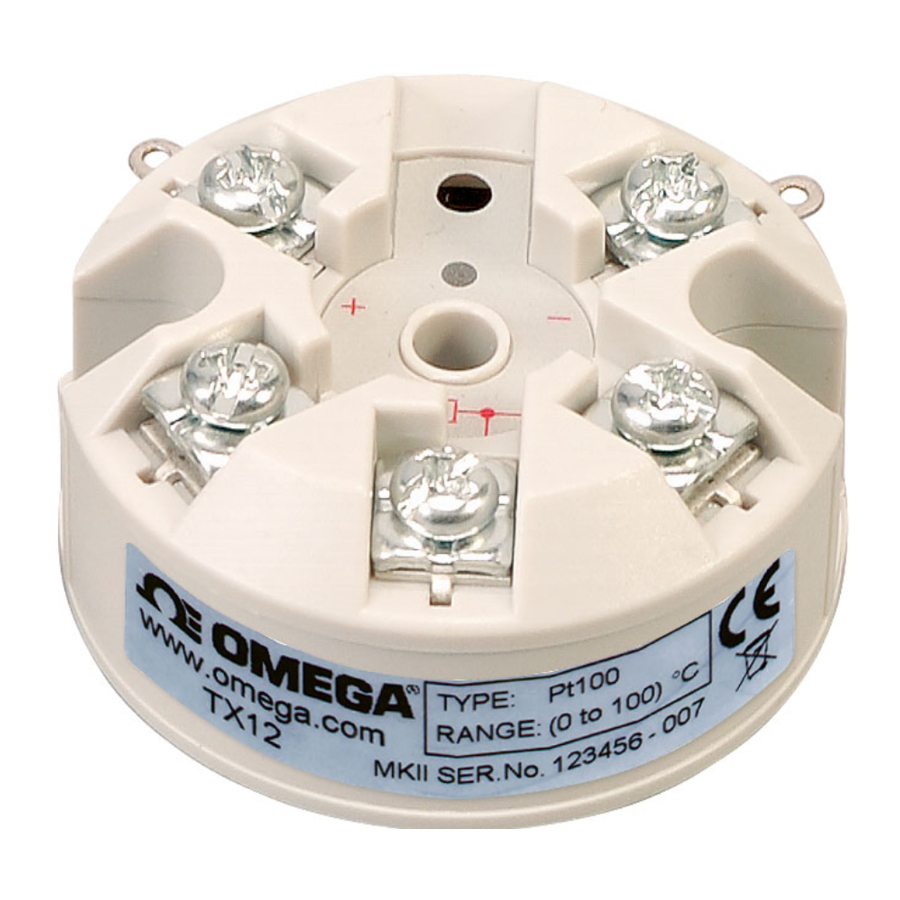

Il trasmettitore di temperatura montato sulla testa TX12 si collega a qualsiasi sensore di resistenza PT100 standard e converte la temperatura linearizzata in un segnale da (4 a 20) mA. Il trasmettitore è un dispositivo a due fili ed è completamente configurabile dall'utente, su un ampio intervallo di temperature, con l'ausilio di un semplice pulsante. Questo nuovo design del TX12 incorpora menu di configurazione aggiuntivi, che consentono all'utente di rifilare l'uscita del trasmettitore tramite pulsante sia a zero che a fondo scala, ideale per eliminare gli errori del sensore. La circuiteria avanzata dei trasmettitori garantisce un'elevata stabilità negli ampi intervalli di temperatura ambiente operativa sperimentati dai dispositivi montati sulla testa.

Una delle caratteristiche dei trasmettitori è il LED di programma, che fornisce un'indicazione visiva del guasto del sensore durante il normale funzionamento e viene anche utilizzato per guidare l'operatore attraverso i semplici menu durante la configurazione.

RICEZIONE E DISIMBALLAGGIO

Si prega di ispezionare accuratamente l'imballaggio e lo strumento per eventuali segni di danni da trasporto. Se lo strumento è stato danneggiato, si prega di avvisare immediatamente il fornitore.

SPECIFICHE

Nota 1 È possibile selezionare qualsiasi span, la piena precisione è garantita solo per span superiori allo span minimo raccomandato. Nota 2 La precisione di misurazione di base include gli effetti della calibrazione, della linearizzazione e della ripetibilità

INSTALLAZIONE E CABLAGGIO

VISTA LATERALE

VISTA BASE

Fori di montaggio: due fori di 5.5 mm di diametro, centri di 33 mm Foro centrale ingresso cavo sensore: 4 mm

Meccanico

Il trasmettitore TX12 è stato specificamente progettato per adattarsi all'interno di un involucro della testa della sonda standard DIN (come la serie Status SCH-4), che fornisce un'adeguata protezione da umidità, polvere, atmosfera corrosiva, ecc. Tutti gli ingressi dei cavi devono essere sigillati utilizzando il pressacavo della dimensione corretta. Allo stesso modo, qualsiasi gruppo sonda montato deve essere sigillato.

È necessario prestare attenzione quando si posiziona il trasmettitore per garantire che l'intervallo di temperatura ambiente di lavoro da (-40 a 85) °C non venga superato. L'involucro TX12 ha un foro centrale che consente al sensore cablato di entrare nei morsetti a vite dal centro del trasmettitore, questo è applicabile quando il sensore è montato direttamente sotto il trasmettitore.

Elettrico

I collegamenti elettrici al trasmettitore vengono effettuati al morsetto a vite fornito sulla faccia superiore. I cavi del sensore devono essere di uguale lunghezza e tipo affinché la compensazione del cavo funzioni correttamente. I morsetti a vite consentono ai cavi di entrare in direzione interna o esterna.

Il trasmettitore è protetto contro l'inversione di polarità e la sovratensione. Se non viene effettuato alcun collegamento del sensore (ingresso), il trasmettitore entrerà in corrente di uscita in aumento o in diminuzione, a seconda della configurazione.

La Figura 2 fornisce i dettagli di connessione, l'uscita è mostrata collegata a un alimentatore a 24 V. Il simbolo del carico rappresenta qualsiasi altro dispositivo collegato nel loop, come apparecchiature di monitoraggio, indicatori del pannello e isolatori di loop. Il valore del carico può variare da 0 ohm al carico massimo del loop per un determinato alimentatore, fare riferimento alla sezione 3 "Carico massimo" per ulteriori informazioni. Il trasmettitore è conforme alla direttiva CE BS EN 61326: 1998 se correttamente installato in una testa di terminazione che fornisce almeno la protezione IP20 e con cavi del sensore inferiori a 3 metri. Si consigliano cavi schermati o a coppie intrecciate per i cavi di uscita. Assicurarsi sempre che il loop (da 4 a 20) mA sia collegato a terra in un punto, questo normalmente si troverebbe sull'apparecchiatura di monitoraggio o sull'alimentatore del loop.

Durante il normale funzionamento, il LED del programma funge da LED di sovraccarico.

CONFIGURAZIONE UTENTE

LEGGERE LA SEZIONE COMPLETA PRIMA DI TENTARE LA CONFIGURAZIONE. PRESTARE PARTICOLARE ATTENZIONE AI TIMEOUT NEL MENU 2 & 3

Configurazione utente

La configurazione utente utilizza tre menu, ogni menu imposta un parametro diverso:-

I menu di configurazione vengono navigati utilizzando il pulsante e il LED del programma. Il pulsante si trova sotto il foro nell'etichetta di cablaggio a forma di buco della serratura. Per premere il pulsante, utilizzare un cacciavite da 3 mm (lama piatta) inserito nel foro. Il pulsante ha una leggera azione di clic.

Vengono utilizzati tre tipi di pressione del pulsante:

Quando viene selezionato un menu, il LED del programma lampeggerà a raffiche da uno a tre lampeggi, il numero di lampeggi rappresenta il numero del menu.

Navigazione nei menu

• Per accedere ai menu, tieni premuto il pulsante > 2 secondi, quindi il LED del programma inizierà a lampeggiare, un lampeggio ogni raffica. Questo indica che è selezionato il "menu 1".
• Utilizzare una singola pressione del pulsante per avanzare la selezione al "menu 2", il LED del programma ora mostrerà due lampeggi per raffica. Le successive singole pressioni faranno avanzare il menu selezionato al menu 3 e la successiva singola pressione farà avanzare il menu selezionato di nuovo al menu 1. Ripetute singole pressioni faranno scorrere il menu selezionato di nuovo intorno ai menu da 1 a 3, nella sequenza sopra.
• Premere due volte il pulsante per uscire dai menu e tornare alla normalità. Il normale funzionamento può anche essere selezionato spegnendo e riaccendendo il trasmettitore. Si noti che il trasmettitore non andrà in timeout e uscirà automaticamente dai menu.

Menu 1 Configurazione dell'intervallo (Nessun timeout)

La configurazione richiederà i seguenti strumenti e attrezzature:-

• Alimentazione CC (da 12 a 30) V @ 30 mA
• Scatola di decadi di resistenza di precisione per simulare il sensore PT100.
• Cacciavite a lama piatta largo 3 mm
• Tabelle di resistenza PT100
• Amperometro (trim utente)

Menu 2 Selezione del burnout (Il timeout è di 3 secondi)

• Fare riferimento alla figura 3, collegare l'uscita a un alimentatore CC, osservare la polarità. Per questo menu l'ingresso può essere collegato o a circuito aperto. Accendere l'alimentazione.
• Tieni premuto il pulsante > 2 secondi per entrare nei menu, quindi verrà selezionato il menu 1, indicato da un lampeggio ogni raffica.
• Premere una volta il pulsante per avanzare la selezione al menu 2, indicato da due lampeggi del LED del programma ogni raffica.
• Mentre il menu 2 è selezionato, tieni premuto il pulsante > 2 secondi per entrare nel menu 2, in questa fase il LED del programma si attiverà e disattiverà a una velocità lenta che indica il burnout della scala bassa o una velocità veloce che indica il burnout della scala alta.
• Per cambiare la direzione del burnout, premere una volta il pulsante. La velocità di commutazione del LED del programma cambierà all'altra impostazione. Ripetute singole pressioni commuteranno tra la scala alta e la scala bassa.
• Per memorizzare l'impostazione, attendere 3 secondi senza alcuna azione del pulsante, il programma andrà quindi in timeout, memorizzerà la nuova impostazione e tornerà al normale funzionamento.

Menu 3 Trim utente (Il timeout è di 20 secondi)

Questo menu consente all'utente di rifilare la corrente di uscita ai punti di 4 mA e 20 mA (funzione simile ai potenziometri di trim) ed è molto utile per eliminare gli errori del sensore.

L'ingresso del trasmettitore deve essere collegato a un calibratore o a un sensore di temperatura mantenuto a una temperatura nota. Anche la corrente di loop (da 4 a 20) mA deve essere monitorata con un amperometro.

• Fare riferimento alla figura 3, collegare il sensore o la scatola di resistenza ai terminali di ingresso TX12 utilizzando un collegamento a tre fili. Collegare l'uscita a un alimentatore CC, osservare la polarità, collegare l'amperometro in serie con il loop. Accendere l'alimentazione e attendere 1 minuto di riscaldamento.
• Impostare il calibratore sulla resistenza equivalente del sensore PT100, nel punto richiesto. In alternativa, assicurarsi che la temperatura del sensore sia nel punto di calibrazione richiesto.
• Il trasmettitore rifilerà automaticamente l'estremità di 4 mA se l'uscita è all'interno della banda attiva da (3.8 a 6) mA e rifilerà l'estremità di 20 mA se l'uscita è all'interno della banda attiva da (18 a 21.5) mA. Nessuna regolazione dell'impostazione viene eseguita se la corrente di uscita non è all'interno di queste due bande. Assicurarsi che i punti di calibrazione siano all'interno di queste bande.
• Tieni premuto il pulsante > 2 secondi per entrare nei menu, quindi verrà selezionato il menu 1, indicato da un lampeggio ogni raffica.
• Premere una volta il pulsante per avanzare la selezione al menu 2 e premere di nuovo una volta per selezionare il menu 3 indicato da tre lampeggi del LED del programma ogni raffica.
• Mentre il menu 3 è selezionato, tieni premuto il pulsante > 2 secondi per entrare nel menu 3, in questa fase il LED del programma si attiverà e disattiverà a una velocità lenta che indica la direzione del trim verso il basso o una velocità veloce che indica la direzione del trim verso l'alto.
• Per cambiare la direzione del trim, premere due volte il pulsante. La velocità di commutazione del LED del programma passa alla direzione opposta. Ripetute doppie pressioni commuteranno tra la direzione del trim verso l'alto e verso il basso
• Per rifilare la corrente di uscita, premere una volta il pulsante per far avanzare la corrente di 2 uA nella direzione impostata, oppure tenere premuto il pulsante per far avanzare automaticamente nella direzione impostata, rilasciare il pulsante per interrompere l'avanzamento. Si noti che dopo circa 20 secondi di pressione continua del pulsante, la velocità di trim automatico aumenterà. Monitorare la variazione di corrente sull'amperometro.
• Per memorizzare la nuova impostazione, attendere 20 secondi senza alcuna azione del pulsante, il programma andrà quindi in timeout, memorizzerà la nuova impostazione e tornerà al normale funzionamento.

Ripristina le impostazioni predefinite di fabbrica

Se necessario, il SEM203P può essere ripristinato alle impostazioni predefinite di fabbrica, questa procedura rimuove anche qualsiasi regolazione del trim utente. Le impostazioni predefinite di fabbrica sono:

Per ripristinare l'impostazione di fabbrica, tenere premuto il pulsante mentre il TX12 è acceso.
