Omega TX12, PT100 TX - Manual de Instrucțiuni cu Buton

DESCRIERE

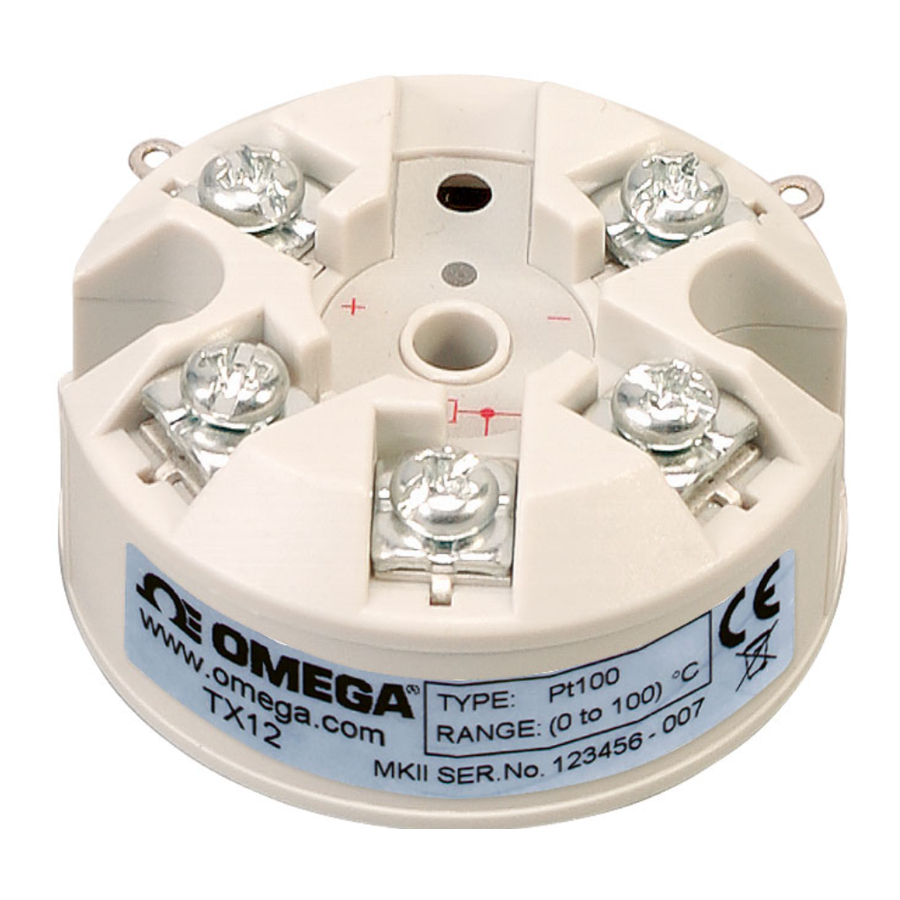

Transmițătorul de temperatură TX12 montat pe cap se conectează la orice senzor de rezistență pt100 standard și convertește temperatura liniarizată într-un semnal de (4 la 20) mA. Transmițătorul este un dispozitiv cu două fire și este complet configurabil de către utilizator, pe o gamă largă de temperaturi, cu ajutorul unui buton simplu. Acest nou design TX12 încorporează meniuri de configurare suplimentare, permițând utilizatorului să ajusteze ieșirea transmițătorului cu butonul atât la zero, cât și la span, ideal pentru eliminarea erorilor senzorului. Circuitul avansat al transmițătoarelor garantează o stabilitate ridicată pe intervalele largi de temperatură ambientală de funcționare experimentate de dispozitivele montate pe cap.

Una dintre caracteristicile transmițătoarelor este LED-ul de program, care oferă o indicație vizuală a defectului senzorului în timpul funcționării normale și este, de asemenea, utilizat pentru a ghida operatorul prin meniurile simple în timpul configurării.

PRIMIREA ȘI DESPACHETAREA

Vă rugăm să inspectați ambalajul și instrumentul cu atenție pentru orice semn de deteriorare în timpul transportului. Dacă instrumentul a fost deteriorat, vă rugăm să notificați imediat furnizorul.

SPECIFICAȚII

Nota 1 Orice span poate fi selectat, precizia maximă este garantată doar pentru span-uri mai mari decât span-ul minim recomandat. Nota 2 Precizia de măsurare de bază include efectele calibrării, liniarizării și repetabilității

INSTALARE ȘI CABLARE

VEDERE LATERALĂ

VEDERE DE BAZĂ

Găuri de montare: două găuri cu diametrul de 5.5 mm, centre de 33 mm Intrare fir senzor gaură centrală: 4 mm

Mecanic

Transmițătorul TX12 a fost proiectat special pentru a se potrivi în interiorul unei carcase standard de cap de sondă DIN (cum ar fi seria Status SCH-4), care oferă o protecție adecvată împotriva umezelii, prafului, atmosferei corozive etc. Toate intrările de cablu trebuie sigilate folosind glanda de dimensiunea corectă. De asemenea, orice ansamblu de sondă montat trebuie sigilat.

Trebuie avută grijă la localizarea transmițătorului pentru a se asigura că intervalul de temperatură ambientală de lucru de (-40 la 85) °C nu este depășit. Carcasa TX12 are o gaură centrală care permite cablului senzorului să intre în terminalele cu șurub din centrul transmițătorului, acest lucru este aplicabil atunci când senzorul este montat direct sub transmițător.

Electric

Conexiunile electrice la transmițător se fac la terminalul cu șurub furnizat pe fața superioară. Firele senzorului trebuie să aibă lungime și tip egale pentru ca compensarea firului să funcționeze corect. Terminalele cu șurub permit firelor să intre fie în direcția interioară, fie în cea exterioară.

Transmițătorul este protejat împotriva conexiunii inverse și a supratensiunii. Dacă nu se face nicio conexiune a senzorului (intrare), transmițătorul va intra în curent de ieșire în scară superioară sau inferioară, în funcție de configurație.

Figura 2 oferă detalii despre conexiune, ieșirea este prezentată conectată la o sursă de 24 V. Simbolul de sarcină reprezintă orice alt dispozitiv conectat în buclă, cum ar fi echipamente de monitorizare, indicatoare de panou și izolatoare de buclă. Valoarea sarcinii poate varia de la 0 ohmi la sarcina maximă a buclei pentru o anumită sursă, consultați secțiunea 3 "Sarcină maximă" pentru mai multe informații. Transmițătorul este conform cu directiva CE BS EN 61326: 1998 atunci când este instalat corect într-un cap de terminare care oferă cel puțin protecție IP20 și cu fire de senzor mai mici de 3 metri. Firele ecranate sau cu perechi răsucite sunt recomandate pentru firele de ieșire. Asigurați-vă întotdeauna că bucla (4 la 20) mA este împământată într-un punct, acesta ar fi în mod normal la echipamentul de monitorizare sau la sursa de alimentare a buclei.

În funcționarea normală, LED-ul de program acționează ca LED de depășire a intervalului.

CONFIGURAREA UTILIZATORULUI

CITIȚI SECȚIUNEA COMPLETĂ ÎNAINTE DE A ÎNCERCA CONFIGURAREA. TREBUIE ACORDATĂ O ATENȚIE DEOSEBITĂ EXPIRĂRILOR ÎN MENIUL 2 ȘI 3

Configurarea utilizatorului

Configurarea utilizatorului utilizează trei meniuri, fiecare meniu setează un parametru diferit:-

Meniurile de configurare sunt navigate folosind butonul și LED-ul de program. Butonul este situat sub gaura din eticheta de cablare în formă de gaură de cheie. Pentru a apăsa butonul, utilizați o șurubelniță de 3 mm (lamă plată) introdusă în gaură. Butonul are o ușoară acțiune de clic.

Se utilizează trei tipuri de apăsare a butonului:

Când este selectat un meniu, LED-ul de program va clipi în rafale de una până la trei clipiri, numărul de clipiri reprezintă numărul meniului.

Navigarea prin meniuri

• Pentru a accesa meniurile, apăsați și mențineți apăsat butonul > 2 secunde, apoi LED-ul de program va începe să clipească, o clipire la fiecare rafală. Aceasta indică faptul că "meniul 1" este selectat.
• Utilizați o singură apăsare a butonului pentru a avansa selecția la "meniul 2", LED-ul de program va afișa acum două clipiri per rafală. Următoarele apăsări simple vor avansa meniul selectat la meniul 3, iar următoarea apăsare simplă va avansa meniul selectat înapoi la meniul 1. Apăsările simple repetate vor cicla meniul selectat înapoi în jurul meniurilor 1 la 3, în secvența de mai sus.
• Apăsați de două ori butonul pentru a ieși din meniuri și a reveni la normal. Funcționarea normală poate fi selectată și prin oprirea și pornirea transmițătorului. Rețineți că transmițătorul nu va expira și nu va ieși automat din meniuri.

Meniul 1 Configurare interval (Fără expirare)

Configurarea va necesita următoarele instrumente și echipamente:-

• Sursă DC (12 la 30) V @ 30 mA
• Cutie de decade de rezistență de precizie pentru a simula senzorul PT100.
• Șurubelniță lamă plată 3mm lățime
• Tabele de rezistență PT100
• Ampermetru (ajustare utilizator)

Meniul 2 Selecție burnout (Expirarea este de 3 secunde)

• Consultați figura 3, conectați ieșirea la o sursă DC, observați polaritatea. Pentru acest meniu, intrarea poate fi conectată sau circuit deschis. Porniți alimentarea.
• Apăsați și mențineți apăsat butonul > 2 secunde pentru a intra în meniuri, meniul 1 va fi apoi selectat, indicat de o clipire la fiecare rafală.
• Apăsați o singură dată butonul pentru a avansa selecția la meniul 2, indicat de două clipiri ale LED-ului de program la fiecare rafală.
• În timp ce meniul 2 este selectat, apăsați și mențineți apăsat butonul > 2 secunde pentru a intra în meniul 2, moment în care LED-ul de program se va activa și dezactiva fie la o viteză lentă, indicând burnout la scară joasă, fie la o viteză rapidă, indicând burnout la scară superioară.
• Pentru a schimba direcția burnout, apăsați o singură dată butonul. Rata de comutare a LED-ului de program se va schimba la cealaltă setare. Apăsările simple repetate vor comuta între scară superioară și inferioară.
• Pentru a stoca setarea, permiteți 3 secunde fără nicio acțiune a butonului, programul va expira apoi, va stoca noua setare și va reveni la funcționarea normală.

Meniul 3 Ajustare utilizator (Expirarea este de 20 de secunde)

Acest meniu permite utilizatorului să ajusteze curentul de ieșire la punctele de 4 mA și 20 mA (funcție similară cu potențiometrele de ajustare) și este foarte util pentru eliminarea erorilor senzorului.

Intrarea transmițătorului trebuie să fie conectată fie la un calibrator, fie la un senzor de temperatură menținut la o temperatură cunoscută. Curentul buclei (4 la 20) mA trebuie, de asemenea, monitorizat cu un ampermetru.

• Consultați figura 3, conectați senzorul sau cutia de rezistență la terminalele de intrare TX12 folosind o conexiune cu trei fire. Conectați ieșirea la o sursă DC, observați polaritatea, conectați ampermetrul în serie cu bucla. Porniți alimentarea și permiteți o perioadă de încălzire de 1 minut.
• Setați calibratorul la rezistența echivalentă a senzorului PT100, în punctul necesar. Alternativ, asigurați-vă că temperatura senzorului este în punctul de calibrare necesar.
• Transmițătorul va ajusta automat capătul de 4 mA dacă ieșirea se află în banda activă de (3.8 la 6) mA și va ajusta capătul de 20 mA dacă ieșirea se află în banda activă de (18 la 21.5) mA. Nicio ajustare a setării nu este efectuată dacă curentul de ieșire nu se află în aceste două benzi. Asigurați-vă că punctele dvs. de calibrare se află în aceste benzi.
• Apăsați și mențineți apăsat butonul > 2 secunde pentru a intra în meniuri, meniul 1 va fi apoi selectat, indicat de o clipire la fiecare rafală.
• Apăsați o singură dată butonul pentru a avansa selecția la meniul 2 și apăsați din nou o singură dată pentru a selecta meniul 3, indicat de trei clipiri ale LED-ului de program la fiecare rafală.
• În timp ce meniul 3 este selectat, apăsați și mențineți apăsat butonul > 2 secunde pentru a intra în meniul 3, moment în care LED-ul de program se va activa și dezactiva fie la o viteză lentă, indicând direcția de ajustare în jos, fie la o viteză rapidă, indicând direcția de ajustare în sus.
• Pentru a schimba direcția de ajustare, apăsați de două ori butonul. Rata de comutare a LED-ului de program va comuta la direcția opusă. Apăsările duble repetate vor comuta între direcția de ajustare în sus și în jos
• Pentru a ajusta curentul de ieșire, apăsați o singură dată butonul pentru a avansa curentul cu 2 uA în direcția setată sau apăsați și mențineți apăsat butonul pentru a avansa automat în direcția setată, eliberați butonul pentru a opri avansarea. Rețineți că după aproximativ 20 de secunde de apăsare continuă a butonului, rata de ajustare automată va crește. Monitorizați modificarea curentului pe ampermetru.
• Pentru a stoca noua setare, permiteți 20 de secunde fără nicio acțiune a butonului, programul va expira apoi, va stoca noua setare și va reveni la funcționarea normală.

Resetare la setările implicite din fabrică

Dacă este necesar, SEM203P poate fi resetat la setările implicite din fabrică, această procedură elimină, de asemenea, orice ajustare a utilizatorului. Setările implicite din fabrică sunt:

Pentru a reseta la setarea din fabrică, mențineți butonul apăsat în timp ce TX12 este pornit.
