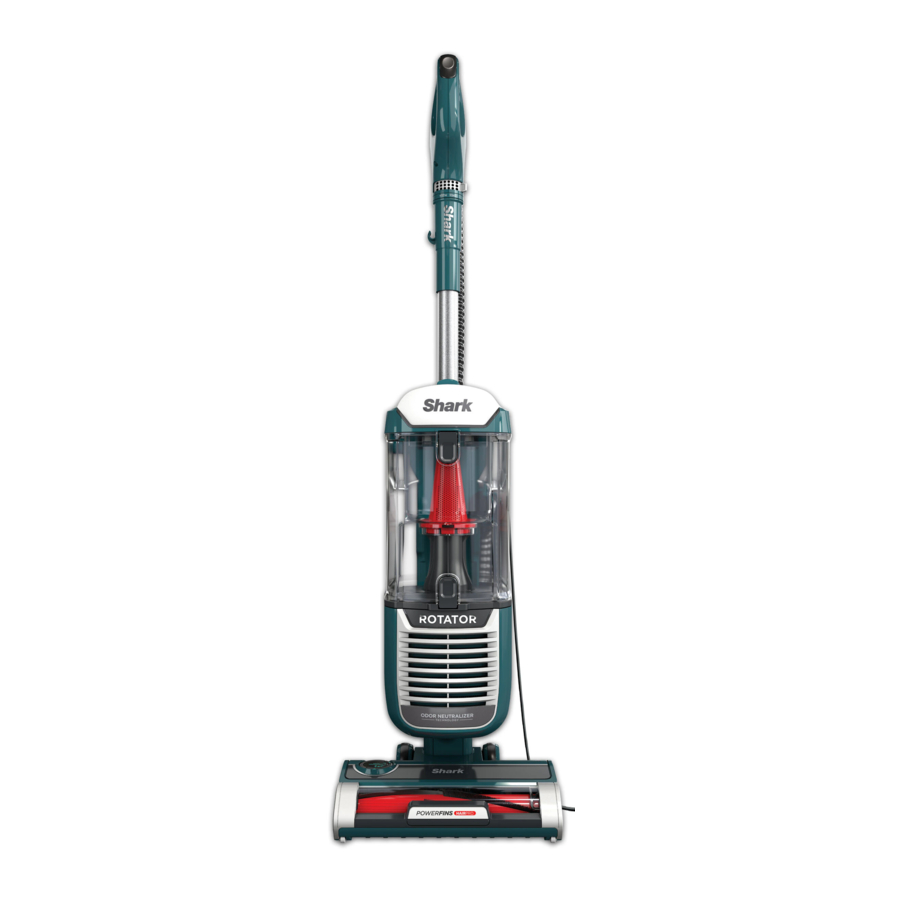

Shark Rotator ZU80 - Manuale dell'aspirapolvere verticale con neutralizzatore di odori

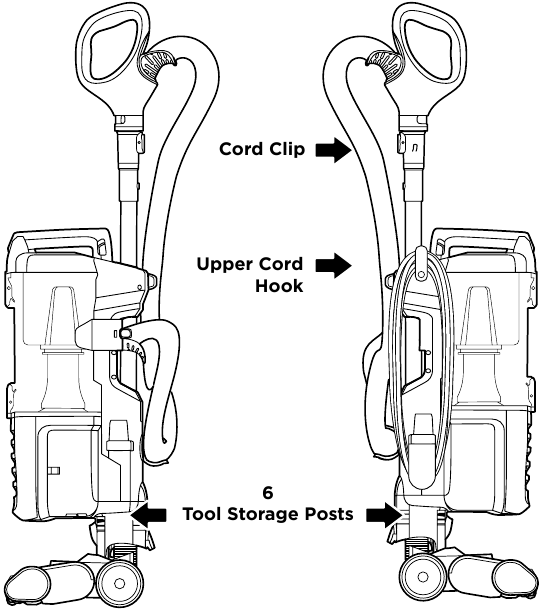

ASSEMBLAGGIO

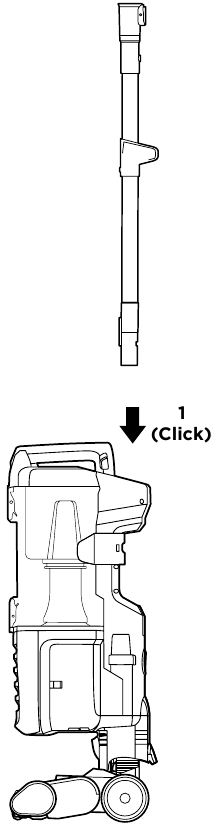

1. Inserire il tubo nel contenitore.

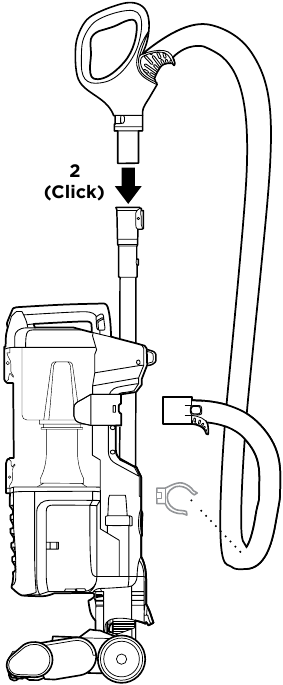

2. Inserire l'impugnatura nel tubo.

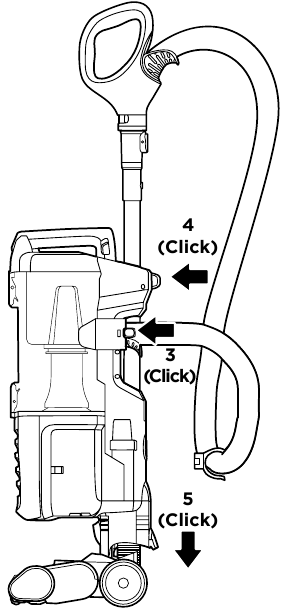

3. Fissare il tubo flessibile sul retro del contenitore.

4. Fissare il tubo flessibile alla clip sul tubo.
5. Inserire la clip del tubo flessibile sulla base del contenitore e rimuovere il nastro.
6. Riporre gli accessori sui supporti porta-attrezzi.

7. Rimuovere la manopola della tecnologia di neutralizzazione degli odori dalla confezione. Sollevare la manopola, allineare le frecce color ottanio, quindi inserirla nell'ugello.

8. Per bloccare e attivare la manopola, ruotarla in senso antiorario fino a quando non scatta nell'impostazione di intensità dell'odore desiderata.


* Istruzioni e illustrazioni più dettagliate per l'assemblaggio della tecnologia di neutralizzazione degli odori sono riportate di seguito.

Per un funzionamento corretto, assicurarsi che tutti i collegamenti siano saldamente in posizione.

CAVO DI ALIMENTAZIONE

Per accedere al cavo, ruotare il gancio superiore verso il basso e rimuovere il cavo.

Utilizzare la clip per cavo situata sul lato del tubo per tenere fermo il cavo durante l'aspirazione.

IMPOSTAZIONI DELLA TECNOLOGIA ANTIDORE

Sollevare la manopola e ruotare il selettore dell'odore per regolare l'intensità della tecnologia di neutralizzazione degli odori o per sbloccare la manopola e accedere alla cartuccia.

Inserimento/Rimozione: Ruotare il selettore dell'odore per allineare le frecce color ottanio. Rimuovere la manopola per accedere alla cartuccia dell'odore per la rimozione o la sostituzione.

Basso: Ruotare la manopola verso la posizione Basso per diminuire l'intensità al livello minimo quando l'aspirapolvere è in uso.

Alto: Ruotare la manopola verso la posizione Alto per il livello di intensità più elevato quando l'aspirapolvere è in uso. Questa posizione è l'impostazione consigliata per prestazioni ottimali.

TECNOLOGIA DI NEUTRALIZZAZIONE DEGLI ODORI

CONSIGLI

La manopola dell'odore deve essere installata affinché l'aspirapolvere funzioni correttamente

• Rimuovere la cartuccia dell'odore dalla manopola se non si desiderano i benefici della tecnologia di neutralizzazione degli odori.

Manutenzione necessaria

• Pulire tutti i filtri come raccomandato nella sezione Pulizia dei Filtri.
• Svuotare il contenitore della polvere prima di riporre l'aspirapolvere.
• Sostituire la cartuccia come raccomandato nella sezione Sostituzione della Cartuccia Antidore.
• Visitare qr.sharkclean.com/odortech per saperne di più e acquistare i ricambi.
• Se vengono pulite macchie umide di animali domestici, pulire accuratamente l'aspirapolvere.

Intensità della fragranza nel tempo

• L'intensità della fragranza della cartuccia antiodore può diminuire nel tempo. Potrebbe anche non avere alcuna fragranza percepibile. Questo è naturale e non indica che la tecnologia non stia funzionando. Seguire le istruzioni di sostituzione per garantire prestazioni continue.

NOTE:

• La manopola dell'odore deve essere installata affinché l'aspirapolvere funzioni correttamente, con o senza la cartuccia dell'odore.
• La tecnologia di neutralizzazione degli odori deodora efficacemente interagendo con gli odori provenienti da fonti inanimate.

SOSTITUZIONE DELLA CARTUCCIA ANTIDORE

1. Sollevare l'impugnatura e ruotare la manopola in senso orario fino ad allineare le due frecce color ottanio. Tirare l'impugnatura per rimuovere la manopola dall'ugello.

2. Ruotare la cartuccia in senso antiorario nell'alloggiamento della manopola ed estrarre la cartuccia per rimuoverla.

3. Rimuovere la nuova cartuccia antiodore dall'imballaggio sigillato. Per mantenere la durata della cartuccia, conservarla nell'imballaggio sigillato finché non si è pronti per installarla.

4. Allineare la freccia gialla sul lato della cartuccia con la freccia gialla sul lato del coperchio della manopola, quindi inserire la cartuccia nella manopola. Ruotare la cartuccia in senso orario per bloccarla in posizione.

5. Allineare la freccia color ottanio sul coperchio della manopola con la freccia color ottanio sull'ugello, quindi reinserire la manopola nell'ugello. Ruotare la manopola in senso antiorario fino a quando non scatta in un'impostazione di intensità per attivarla. Ruotare ulteriormente per modificare l'impostazione di intensità.

6. Smaltire la vecchia cartuccia gettandola nella spazzatura.


NOTA: Le cartucce antiodore devono essere sostituite per un'esperienza ottimale con la tecnologia di neutralizzazione degli odori. Si consiglia di cambiare le cartucce quando vengono rilevati nuovi odori sgradevoli.

PULIZIA DI TUTTA LA CASA

IMPOSTAZIONI

Selezionare l'impostazione della superficie:

	Power Off (Spegnimento)
I	Pavimento Duro Per pavimenti nudi e piccoli tappeti, la spazzola rotante girerà lentamente.
II	Tappeto Per i tappeti, la spazzola rotante girerà rapidamente per raccogliere lo sporco incrostato.

Il cursore di Controllo Aspirazione (Suction Control) situato sull'impugnatura consente di regolare l'aspirazione in base al tipo di pavimento.
MIN: per ridurre l'aspirazione e aumentare la manovrabilità sui tappeti.
MAX: per aumentare l'aspirazione sui pavimenti nudi.

SPIA LUMINOSA DELLA SPAZZOLA ROTANTE

COSA SIGNIFICA LA SPIA LUMINOSA DELLA SPAZZOLA ROTANTE?
Luce verde fissa: La spazzola rotante sta girando e funziona come dovrebbe.
Luce rossa fissa: C'è un blocco nell'area della spazzola rotante. Spegnere l'aspirapolvere, scollegarlo dalla presa a muro e rimuovere eventuali ostruzioni nell'ugello.
Luce rossa lampeggiante: L'ugello motorizzato per pavimenti si sta surriscaldando. Spegnere l'aspirapolvere, scollegarlo e rimuovere eventuali ostruzioni. Lasciare raffreddare l'aspirapolvere per almeno 60 minuti prima di riavviare. Per maggiori informazioni, consultare la sezione Risoluzione dei problemi.
Luce verde lampeggiante: L'aspirapolvere sta funzionando in un ambiente troppo caldo o troppo freddo. Questo aspirapolvere funzionerà correttamente solo a temperature comprese tra 32°F (0°C) e 104°F (40°C). Spegnere l'aspirapolvere e regolare la temperatura ambiente.

NOTA: Per una pulizia profonda dei tappeti secondo ASTM F608 (sporco incrostato nei tappeti), impostare l'aspirazione su MAX e utilizzare l'impostazione II, Carpet (Tappeto).

MODALITÀ DI PULIZIA

Per attivare la spazzola rotante, premere sull'ugello del pavimento e inclinare l'impugnatura all'indietro.

Premere il pulsante di rilascio dell'impugnatura per staccare l'impugnatura dal tubo.

Premere il pulsante di rilascio del tubo per staccare il tubo dal contenitore.

Fissare un accessorio di pulizia all'impugnatura o al tubo.

NOTA: Tutti gli accessori sono compatibili sia con il tubo che con l'impugnatura.

SVUOTAMENTO DEL CONTENITORE DELLA POLVERE

Scollegare il cavo di alimentazione prima di eseguire qualsiasi operazione di manutenzione.

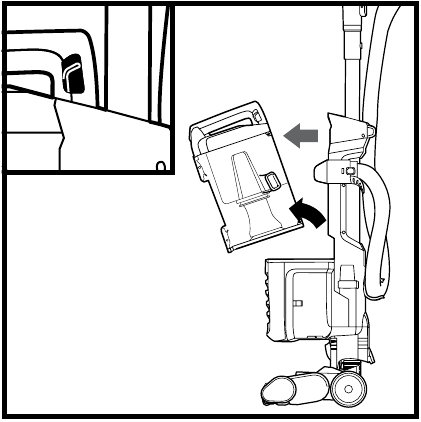

Per rimuovere il contenitore della polvere, far scorrere verso l'alto la levetta sulla parte superiore dell'impugnatura del contenitore della polvere. Inclinare il contenitore della polvere in avanti, quindi sollevarlo per rimuoverlo.

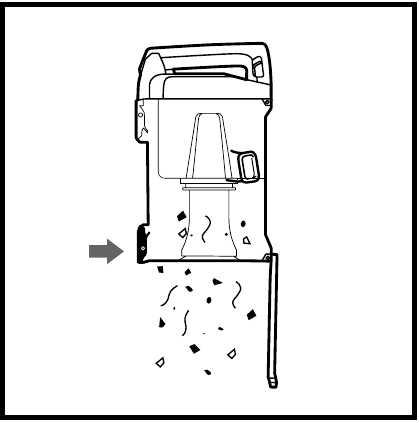

Premere il pulsante di rilascio inferiore per aprire il fondo del contenitore della polvere.

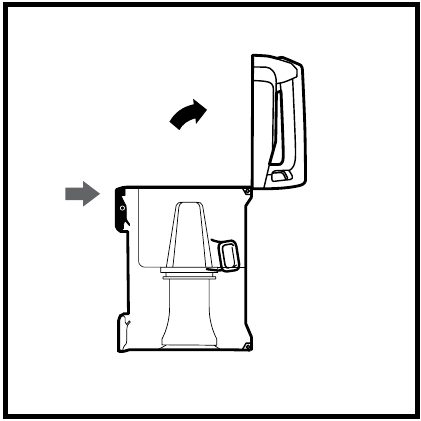

Per rimuovere i detriti raccolti dal Filtro Antipolvere, premere il pulsante di rilascio superiore e sollevare l'impugnatura per aprire. Spazzolare delicatamente il filtro antipolvere per pulirlo.

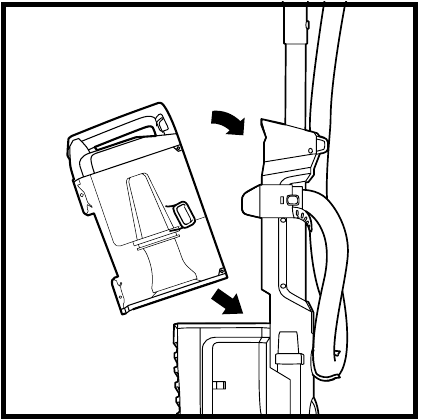

Per reinstallare, posizionare il fondo del contenitore della polvere nel contenitore e quindi inclinarlo all'indietro fino a quando non scatta in posizione.

PULIZIA E SOSTITUZIONE DEI FILTRI

PULIZIA DEI FILTRI

Pulisci e sostituisci regolarmente i filtri per mantenere forte la potenza di aspirazione del tuo aspirapolvere e per massimizzare l'efficacia della tecnologia Odor Neutralizer.

Per prevenire danni da prodotti chimici di pulizia, sciacqua i filtri solo con acqua fredda. Lascia asciugare all'aria tutti i filtri per almeno 24 ore prima di reinstallarli per evitare che liquidi vengano aspirati nelle parti elettriche.

NON usare sapone per la pulizia dei filtri.

PULIRE I FILTRI PRE-MOTORE OGNI 3 MESI
Rimuovere il contenitore della polvere, quindi estrarre i filtri.

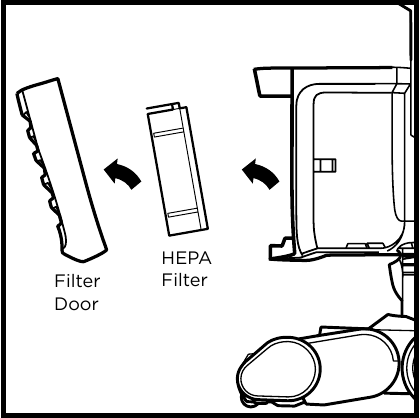

PULIRE IL FILTRO HEPA OGNI ANNO
Premere la parte superiore dello sportello del filtro. Inclinare lo sportello del filtro ed estrarre. Premere la linguetta nella parte superiore del filtro HEPA e tirare via dalla base dell'aspirapolvere. Per reinstallare, inserire il filtro HEPA nell'unità e riposizionare lo sportello del filtro.

SOSTITUZIONE DEI FILTRI

Seguire le istruzioni precedenti per la rimozione dei filtri. Il filtro pre-motore deve essere sostituito ogni 2,5 anni. Il filtro HEPA deve essere sostituito ogni 3 anni.

Kit di ricambio filtri in schiuma e feltro pre-motore 1239FT60

Filtro HEPA di ricambio 1238FT60

NOTA: Per ordinare parti di ricambio e filtri, visitare sharkaccessories.com.

MANUTENZIONE

MANUTENZIONE DELLA BOCCHETTA

SPAZZOLA ROTANTE AUTOPULENTE
Se dei capelli sono avvolti attorno alla spazzola rotante, continuare ad aspirare, utilizzando la modalità "Tappeto" su una superficie di pavimento duro, un tappeto a pelo basso o un piccolo tappeto. Ciò permetterà alla spazzola rotante autopulente di rimuovere i capelli avvolti e inviarli al contenitore della polvere.
Se si aspira un oggetto duro o appuntito o si nota un cambiamento nel rumore durante l'aspirazione, verificare la presenza di blocchi o oggetti incastrati nella spazzola rotante.
Se alcune fibre rimangono avvolte attorno alla spazzola rotante dopo un uso continuo, rimuoverle dalla spazzola rotante.

Pulire eventuali detriti dalla spazzola rotante.

NOTA: Se dei capelli sono avvolti attorno alla spazzola rotante, prolungare il tempo di pulizia permetterà alla spazzola rotante autopulente di rimuoverli. Se alcune fibre rimangono avvolte attorno alla spazzola rotante dopo un uso continuo, rimuoverle con cautela.

MANUTENZIONE DEL CAVO

Per minimizzare il rischio di danni al cavo di alimentazione, NON passare l'aspirapolvere sopra il cavo di alimentazione. Se ciò dovesse accadere, spegnere immediatamente l'aspirapolvere e rimuovere il cavo dalla spazzola rotante o dalla bocchetta.

1. NON tirare o trasportare l'aspirapolvere per il cavo né usare il cavo come maniglia.
2. NON scollegare tirando il cavo. Afferrare la spina, non il cavo.
3. NON chiudere la porta sul cavo.
4. NON tirare il cavo attorno ad angoli acuti.
5. NON lasciare il cavo vicino a superfici riscaldate.

CONTROLLO DEI BLOCCHI

Scollegare il tubo dal corpo motore dell'aspirapolvere e controllare il tubo e l'apertura sul retro del corpo motore per eventuali blocchi.

Scollegare il tubo prolunga dal corpo motore, posizionare il corpo motore su un lato e controllare l'apertura per eventuali blocchi.

Scollegare il contenitore della polvere dal corpo motore dell'aspirapolvere. Svuotare il contenitore della polvere, rimuovere i detriti dal filtro a rete e controllare la presenza di blocchi.

Scollegare il tubo prolunga dalla bocchetta per pavimenti e dall'impugnatura, e controllare entrambe le estremità per eventuali blocchi.

Scollegare l'impugnatura dal tubo prolunga e il tubo flessibile dal corpo motore dell'aspirapolvere, e controllare le aperture per eventuali blocchi.

Per accedere al tubo della bocchetta, pizzicare i punti di rilascio sul fondo della bocchetta, quindi sollevare il coperchio e rimuovere eventuali blocchi.

ACCESSORI DISPONIBILI

1. Bocchetta per fessure
   Pulisci negli angoli e in altri spazi ristretti o raggiungi battiscopa e soffitti con questa sottile bocchetta per fessure.
2. Bocchetta per fessure con spazzola per la polvere
   Due strumenti di pulizia in uno. La bocchetta per fessure offre una portata estesa per pulire in spazi ristretti, mentre la spazzola morbida è ideale per spolverare superfici delicate.
3. Strumento per imbottiti
   Raccoglie capelli, polvere e detriti di grandi dimensioni da materassi, divani, tende, paralumi e altri tessuti imbottiti delicati.
4. Accessorio multiuso per animali domestici
   Un unico strumento convertibile per pulire i disordini difficili degli animali domestici in due modi: usa la spazzola a setole rigide per pulire i detriti incrostati, oppure togli le setole per rivelare uno strumento per imbottiti perfetto per rimuovere peli ostinati di animali domestici e grandi cumuli di detriti.
5. Spazzola motorizzata per animali domestici autopulente HairPro
   Affronta peli di animali domestici e sporco incrostato da aree sopra il pavimento come scale rivestite di moquette e imbottiti, rimuovendo attivamente l'avvolgimento dei capelli durante la pulizia.
6. Spazzola motorizzata per animali domestici
   La spazzola a turbina allenta e rimuove peli di animali domestici e detriti dai tappeti, e pulisce in profondità efficacemente il pelo morto da imbottiti e altre superfici.
7. Bocchetta per fessure per animali domestici
   Questo versatile e sottile strumento da 8" rimuove i peli di animali domestici da spazi difficili da raggiungere come angoli, soffitti e tra i cuscini del divano.
8. Bacchetta per sotto gli elettrodomestici
   Pulisci sotto e dietro elettrodomestici e mobili difficili da spostare con questo strumento regolabile da 36". Capovolgi l'estensione per pulire il lato inferiore degli elettrodomestici.
9. Spazzola antipolvere anti-allergeni
   Questa spazzola è dotata di setole in fibra di nylon appositamente progettate per rimuovere polveri sottili e particelle allergeniche dalle superfici più delicate.
10. Kit per dettagli casa e auto
    Pulisci a fondo la tua auto come un professionista, o pulisci le aree difficili da raggiungere nella tua casa. Gli strumenti di dimensioni micro ti permettono di pulire intorno a oggetti delicati e accedere agli spazi più ristretti come le bocchette dell'auto e le tastiere dei computer.
11. Borsa per accessori
    Questa comoda borsa per riporre gli accessori misura 32 cm x 70 cm e si adatta alla Bacchetta per sotto gli elettrodomestici. Dimensioni più piccole disponibili su sharkaccessories.com.

NOTA: Non tutti gli accessori sono inclusi in tutte le unità. Per un elenco degli accessori inclusi con questo modello, consultare la linguetta interna superiore della scatola. Per ordinare accessori aggiuntivi, visitare sharkaccessories.com.

RISOLUZIONE DEI PROBLEMI

L'unità non raccoglie i detriti

Nessuna aspirazione o aspirazione debole

• Controllare i filtri per vedere se necessitano di pulizia. Seguire le istruzioni per il risciacquo e l'asciugatura all'aria dei filtri prima di reinserirli nell'aspirapolvere.
• Il contenitore della polvere potrebbe essere pieno; svuotare il contenitore della polvere.
• Controllare il tubo flessibile, i collegamenti del tubo flessibile, la bocchetta, il tubo prolunga, il corpo motore e gli accessori per la presenza di blocchi. Rimuovere eventuali blocchi trovati.
  (Fare riferimento alla sezione Controllo dei blocchi per maggiori informazioni.)
• Se fili, fibre di tappeto o capelli sono avvolti attorno alla spazzola rotante, prolungare il tempo di pulizia per consentire alla spazzola rotante autopulente di rimuoverli.
  • Se alcuni capelli o fibre rimangono avvolti attorno alla spazzola rotante dopo un uso continuo, rimuovere il coperchio della bocchetta per pavimenti e tagliare con cautela i detriti con le forbici e rimuoverli dalla spazzola rotante. Vedere la sezione Pulizia della spazzola rotante per maggiori informazioni.

L'apparecchio solleva i tappeti

• Assicurarsi che l'interruttore alimentazione/superficie sia impostato su Pavimento duro (impostazione I).
• L'aspirazione è potente. Prestare attenzione quando si aspirano tappeti o tappeti con bordi delicatamente cuciti. La spazzola rotante non gira in modalità di pulizia tappeti.
• Se la spia luminosa della spazzola rotante diventa rossa, spegnere e scollegare immediatamente l'aspirapolvere. Rimuovere il corpo motore dalla bocchetta per pavimenti e rimuovere eventuali blocchi. Ricollegare la bocchetta, collegare l'aspirapolvere e accendere l'alimentazione.
• Con l'alimentazione accesa, reclinare l'impugnatura, che accenderà automaticamente la spazzola rotante.
• Assicurarsi che l'interruttore alimentazione/superficie sia impostato su Tappeto (impostazione II) affinché la spazzola rotante giri.

L'aspirapolvere si spegne da solo o la spia luminosa lampeggia in rosso.
Questo aspirapolvere è dotato di un termostato di protezione del motore. Se l'aspirapolvere si surriscalda, il termostato spegnerà automaticamente il motore di aspirazione. Eseguire i seguenti passaggi per riavviare il termostato:

1. Spegnere e scollegare l'aspirapolvere.
2. Svuotare il contenitore della polvere e pulire i filtri (vedere Svuotamento del contenitore della polvere e Pulizia e sostituzione dei filtri).
3. Controllare la presenza di blocchi nel tubo flessibile, negli accessori e nelle aperture di ingresso.
4. Lasciare raffreddare l'unità per un minimo di 45 minuti.
5. Collegare l'aspirapolvere e accenderlo.

L'apparecchio emette aria maleodorante

• Il contenitore della polvere potrebbe essere pieno; svuotare il contenitore della polvere. Svuotare il contenitore della polvere dopo ogni utilizzo per prestazioni ottimali della tecnologia Odor Neutralizer.
• Controllare i filtri per vedere se necessitano di pulizia. Seguire le istruzioni per il risciacquo e l'asciugatura all'aria dei filtri prima di reinstallarli.
• Verificare che la cartuccia anti-odore sia installata nella ghiera e che la ghiera sia installata nella bocchetta.
• Controllare la ghiera del neutralizzatore di odori sulla bocchetta per vedere quale impostazione è attivata.
• Se la ghiera è impostata su un valore da Basso ad Alto e la cartuccia è stata installata per 6 mesi o più, considerare di sostituirla.
• Se la cartuccia anti-odore emette ancora un profumo ma non lo si gradisce, considerare di abbassarne l'intensità, o reinstallare la ghiera nella bocchetta senza la cartuccia.
• Se la cartuccia anti-odore non emette alcun profumo, considerare di sostituirla.

Per tutti gli altri problemi, visitare support.sharkclean.com/ o chiamare il Servizio Clienti 1-800-798-7398.

SPECIFICHE TECNICHE

Tensione:	120V~, 60Hz
Watt:	700W

SPECIFICHE TECNICHE DELLA TECNOLOGIA NEUTRALIZZATORE DI ODORI

1. Nome del Prodotto: Odor Neutralizer Technology Cartridge
2. Produttore: Shark Ninja 89 A Street Needham, MA 02494
3. Peso: 17.6g / 0.62oz
4. Ingredienti: Solid SM composite polymer C17 + fragrance SE 272235

sharkclean.com
