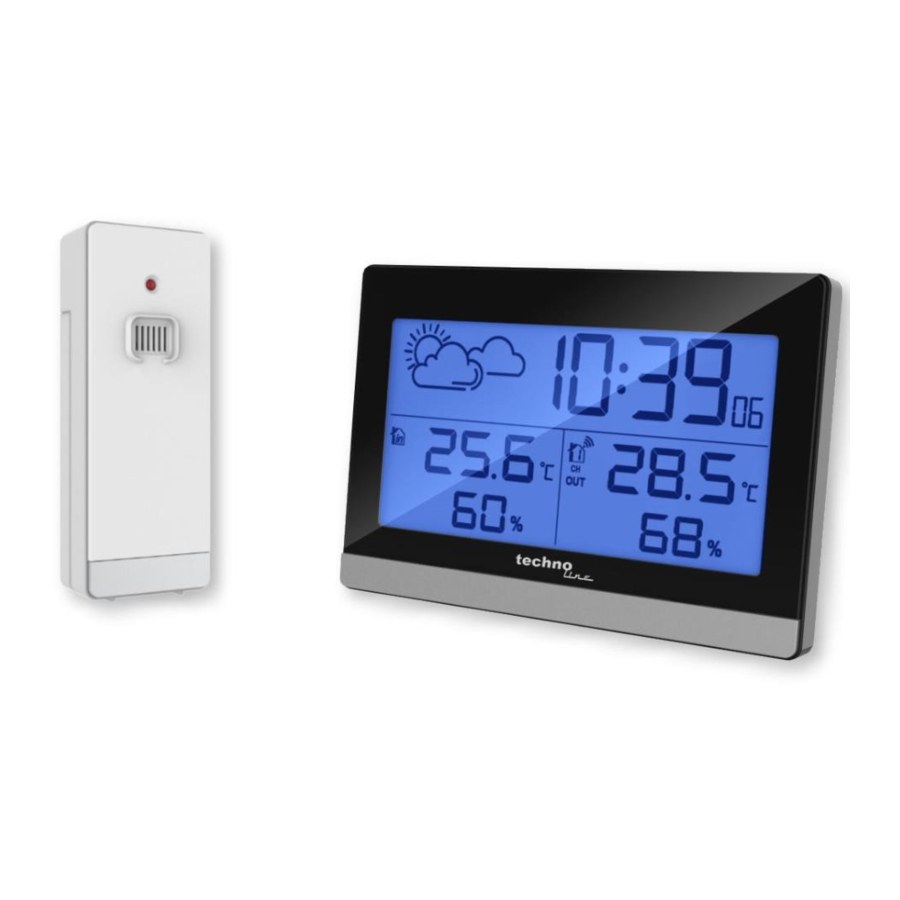

Techno Line WS 9255 - Ауа райы станциясының нұсқаулығы

Ерекшеліктері

• DCF радио арқылы басқарылатын уақыт функциясы
• 12/24 сағаттық формат
• Күнделікті дабыл функциясы
• Кідірту функциясы (OFF (өшірулі) немесе 1~60мин)
• Батарея зарядының төмендігін көрсететін индикатор
• Ылғалдылық: Үй ішінде және сыртта өлшеуге болатын диапазон: 20%RH ~ 95%RH
• Температура:
  • Үй ішіндегі температураны өлшеу диапазоны: -9.9°C (14.1°F) ~ 50°C (122°F)
  • Сыртқы температураны өлшеу диапазоны: -25°C (-13°F) ~ 50°C (122°F)
  • Температураны ℃ немесе ℉-пен кезектестіріп көрсету.
  • Сыртқы термометр және мұз туралы ескерту
• Температура мен ылғалдылықтың максималды/минималды мәндерін сұрау
• Сымсыз сыртқы сенсор:
  • Қабырғаға орнату немесе үстелге қою
  • 3 арнаны таңдауға болады
  • 433.92MHz RF тасымалдау жиілігі
  • Максималды тасымалдау қуаты: 13 dBm
  • Ашық жерде 30 метрге дейін тасымалдау диапазоны
• Ауа райын болжау функциясы
• Қуат көзі:
• Ауа райы станциясы:
  Батарея: 2 x LR6 AA
• Сымсыз сыртқы сенсор:
  Батарея: 2 x LR6 AA

Ауа райы станциясы

А бөлігі - LCD (СКД)

A1: Ауа райын болжау үлгісі
A2: Уақыт
A3: Радио арқылы басқарылатын белгіше
A4: Уақыт DST белгішесі
A5: Ауа райы станциясы батареясының зарядының төмендігін көрсететін индикатор
A6: Үй ішіндегі температура мен ылғалдылық
A7: Сыртқы температура мен ылғалдылық

B бөлігі – Артқы жағындағы түймелер

B1: "MODE/SET" (РЕЖИМ/ОРНАТУ) түймесі
B2: "MEM" түймесі
B3: "+/WAVE" түймесі
B4: "-/CH" түймесі

C бөлігі – Жоғарғы жағындағы түйме

C1:"Light/snooze" (Жарық/Кідірту) сенсорлық түймесі

D бөлігі –Сымсыз сыртқы сенсор

D1: Батарея қақпағы
D2: Арна қосқышы
D3: TX түймесі

Бастапқы жұмыс

• Ауа райы станциясының батарея бөлімінің қақпағын ашыңыз
• Полярлықты сақтай отырып 2 x AA батареясын салыңыз [ "+" және " –" белгілері]
• Батареяларды салған кезде, СКД дисплейіндегі барлық белгішелер 3 секунд бойы жанады, дыбыстық сигнал естіледі және станция үй ішіндегі температура мен ылғалдылықты анықтайды.
• Енді ауа райы станциясы сыртқы қашықтан басқару сенсорының қабылдауын бастайды. Бұл операция шамамен 3 минутты алады және қабылдағыштағы "OUTDOOR" (СЫРТҚЫ) дисплей аймағында жыпылықтайтын қабылдау RF антеннасының символымен көрсетіледі.
• Сымсыз сыртқы сенсордың батарея бөлімінің қақпағын ашыңыз, полярлықты сақтай отырып 2 x AA батареясын салыңыз [ "+" және "–" белгілері].
• Қабылдағыш 3 минуттан кейін сыртқы қашықтан басқару сенсорына қосылғаннан кейін, ол радио арқылы басқарылатын уақыт сигналын қабылдау режиміне өтеді.

DCF сигналын қабылдау

• Сағат кез келген қайта іске қосудан немесе жаңа батареяларды ауыстырғаннан кейін 3 минуттан соң автоматты түрде DCF (радио арқылы басқарылатын уақыт) сигналын іздейді. Радио діңгегінің белгішесі жыпылықтай бастайды.
• Түнгі 1:00 / 2:00 / 3:00-де сағат дәл уақытқа қатысты кез келген ауытқуларды түзету үшін автоматты түрде DCF сигналымен синхрондау процедурасын жүзеге асырады. Егер синхрондау әрекеті сәтсіз болса (радио діңгегінің белгішесі дисплейден жоғалады), жүйе автоматты түрде келесі толық бір сағатта басқа синхрондау әрекетін жасайды. Бұл процедура автоматты түрде барлығы 5 ретке дейін қайталанады.
• DCF сигналын қолмен қабылдауды бастау үшін "WAVE" түймесін екі секунд басып тұрыңыз. Егер 7 минут ішінде ешқандай сигнал қабылданбаса, онда DCF сигналын іздеу тоқтайды (радио діңгегінің белгішесі жоғалады) және келесі толық бір сағатта қайтадан басталады.
• DCF қабылдау кезінде радио сигналын іздеуді тоқтату үшін "WAVE" түймесін бір рет басыңыз.

Назар аударыңыз:

• Жыпылықтайтын радио діңгегінің белгішесі DCF сигналын қабылдау басталғанын көрсетеді
• Үздіксіз көрсетілетін радио діңгегінің белгішесі DCF сигналының сәтті қабылданғанын көрсетеді
• Теледидарлар немесе компьютер мониторлары сияқты барлық кедергі көздеріне дейін кемінде 2,5 метр қашықтықты сақтауды ұсынамыз
• Радио қабылдау бетон қабырғалары бар бөлмелерде (мысалы: жертөлелерде) және кеңселерде әлсіз болады. Мұндай төтенше жағдайларда жүйені терезенің жанына орналастырыңыз.
• DCF қабылдау режимінде тек "SNOOZE/LIGHT" (КІДІРТУ/ЖАРЫҚ) және "WAVE" түймелері ғана жұмыс істейді, басқа түймелердің функциясы жоқ. Егер сіз басқа функцияларды пайдаланғыңыз келсе, DCF қабылдау режимінен шығу үшін "WAVE" түймесін басыңыз.

Уақытты қолмен орнату

• "MODE" (РЕЖИМ) түймесін 2 секунд басып тұрыңыз, °C-дегі температура бірлігі жыпылықтай бастайды. Енді °C немесе °F температура бірлігін таңдау үшін "+" және "-" түймелерін пайдаланыңыз.
• Параметріңізді растау үшін "MODE" (РЕЖИМ) түймесін басыңыз, 12/24HR жыпылықтай бастайды. Енді 12 немесе 24 сағаттық режимін орнату үшін "+" және "-" түймелерін пайдаланыңыз.
• Параметріңізді растау үшін "MODE" (РЕЖИМ) түймесін басыңыз, уақыт белдеуі жыпылықтай бастайды. Енді уақыт белдеуін орнату үшін "+" және "-" түймелерін пайдаланыңыз (-12-ден +12-ге дейін). Мысалы, Ұлыбритания үшін уақыт белдеуі -01, Германия үшін 00.
• Параметріңізді растау үшін "MODE" (РЕЖИМ) түймесін басыңыз, Сағат дисплейі жыпылықтай бастайды. Енді сағатты орнату үшін "+" және "-" түймелерін пайдаланыңыз.
• Параметріңізді растау үшін "MODE" (РЕЖИМ) түймесін басыңыз, Минут дисплейі жыпылықтай бастайды. Енді минутты орнату үшін "+" және "-" түймелерін пайдаланыңыз.
• Параметріңізді растау үшін "MODE" (РЕЖИМ) түймесін басыңыз, ауа райын болжау үлгісінің дисплейі жыпылықтай бастайды. Енді ағымдағы ауа райы үлгісін таңдау үшін "+" және "-" түймелерін пайдаланыңыз.
• Параметріңізді растау және орнату процедураларын аяқтау үшін "MODE" (РЕЖИМ) түймесін басыңыз. Содан кейін станция қалыпты режимге қайта оралады.

Назар аударыңыз:

• Егер 20 секунд ішінде ешқандай әрекет орындалмаса, станция автоматты түрде орнату режимінен қалыпты уақыт режиміне қайта оралады.

Дабыл қағуды орнату

• "+" батырмасын бір рет басыңыз, СКД " " белгішесін көрсетеді, дабыл функциясы ҚОСУЛЫ, содан кейін "+" батырмасын бір рет басыңыз, " " белгішесі дисплейден жоғалады, дабыл функциясы ӨШІРУЛІ.
• "MODE" батырмасын бір рет басыңыз, СКД дабыл уақытын көрсетеді. Содан кейін дабыл уақытының сағаты жыпылықтай бастағанша "MODE" батырмасын 2 секунд басып тұрыңыз. Сағатты орнату үшін "+" және "-" батырмаларын пайдаланыңыз. Орнатуды растау үшін "MODE" батырмасын басыңыз.
• Дабыл уақытының минуті жыпылықтай бастайды. Минутты орнату үшін "+" және "-" батырмаларын пайдаланыңыз. Орнатуды растау үшін "MODE" батырмасын басыңыз.
• Дабылдың кейінге қалдыру уақыты жыпылықтай бастайды. Қажетті минутты орнату үшін "+" және "-" батырмаларын пайдаланыңыз. Кейінге қалдыру уақытын ӨШІРУЛІ күйден 60 минутқа дейін орнатуға болады.
• Орнатуды растау және орнату процедурасын аяқтау үшін "MODE" батырмасын басыңыз.

Назар аударыңыз:

• Егер 20 секунд ішінде ешқандай әрекет орындалмаса, станция дабыл уақытын орнату режимінен автоматты түрде қалыпты уақыт режиміне қайтады.
• Егер сіз оны кез келген батырманы басу арқылы өшірмесеңіз, дабыл 2 минут бойы шырылдайды.
  Бұл жағдайда дабыл 24 сағаттан кейін автоматты түрде қайталанады.
• Көтерілетін дабыл дыбысы (крещендо, ұзақтығы: 2 минут) дабыл сигналы естілген кезде дыбыс деңгейін 4 рет өзгертеді.

Дабыл сигналын өшіру

Дабыл сигналын тоқтату үшін "SNOOZE/LIGHT" (кейінге қалдыру/жарық) батырмасынан басқа кез келген батырманы басыңыз. Дабылды қайта қосудың қажеті жоқ. Ол автоматты түрде бұрын орнатылған дабыл уақытына ауысады.

Кейінге қалдыру функциясы

Кейінге қалдыру режиміне өту үшін "SNOOZE/LIGHT" (кейінге қалдыру/жарық) батырмасын түртіңіз, дабыл сигналы шырылдайды. Дабыл сигналы бұрын орнатылғаннан кейін қайтадан шырылдайды. Егер кейінге қалдыру уақытын орнатуда ӨШІРУЛІ таңдалса, дабыл қайталанбайды.

RF тасымалдау процедурасы:

• Ауа райы станциясы батареялар салынғаннан кейін автоматты түрде сыртқы термосенсордан сыртқы температура мен ылғалдылық үшін тасымалдауды қабылдауды бастайды.
• Сыртқы сенсор батареялар салынғаннан кейін ауа райы станциясына температура мен ылғалдылық сигналын автоматты түрде тасымалдайды.
• Егер ауа райы станциясы сыртқы сенсордан тасымалдауды қабылдай алмаса ("- -" СКД-да көрсетіледі), тасымалдауды қолмен қабылдау үшін "-/CH" батырмасын 3 секунд басып тұрыңыз. RF белгішесі " " СКД-да жыпылықтайды, ауа райы станциясы сыртқы сенсорды қабылдайды.
• Егер ауа райы станциясы 2 немесе 3 таратқышпен пайдаланылса, CH2, CH3 немесе циклдік дисплейді көрсету үшін "-/CH" батырмасын қысқа басыңыз.


Максималды/минималды температура/ылғалдылық

• "MEM" батырмасын бір рет басыңыз, СКД температура/ылғалдылықтың максималды мәнін көрсетеді. СКД температура/ылғалдылықтың минималды мәнін көрсетеді. Егер "MEM" батырмасы қайтадан басылса, максималды мән көрсетіледі.
• MAX немесе MIN мәндерін көрсету кезінде СКД-да "MAX" немесе "MIN" болады.
• "MEM" батырмасын 3 секунд басып тұрыңыз. Температура/ылғалдылықтың максималды/минималды мәні ағымдағы мәндерге қайта орнатылады

Назар аударыңыз:
Егер температура көрсеткіші диапазондардан төмен болса, LL.L көрсетіледі. Егер температура көрсеткіші диапазондардан жоғары болса, HH.H көрсетіледі.

Мұз туралы ескерту

Сыртқы температура –1℃-тан + 3 ℃-қа дейін немесе +30℉-тан + 37℉-қа дейін болғанда, мұз туралы ескерту белгішесі сыртқы температураның жанында пайда болады және жыпылықтайды.

Ауа райын болжау функциясы

• Ауа райы болжамы барометрлік қысымның ауытқуын бағалаудан есептеледі және нақты ауа райы жағдайларынан ауытқуы мүмкін.
• Ауа райы станциясы келесі ауа райы белгілерін көрсетеді:

  күн ашық
  аздап бұлтты
  бұлтты
  жаңбырлы

• Ауа райы белгілері ағымдағы ауа райын емес, келесі сегіз сағат ішіндегі ауа райының ауытқуын көрсетеді.

Фондық жарықтандыру

"SNOOZE/LIGHT" (кейінге қалдыру/жарық) батырмасын түртіңіз, артқы жарық 8 секундқа жарықтандырылады.
Осы арқылы Technotrade WS 9255 және TX205D-TH өнімдерінің 2014/53/EU директивасының және ROHS 2011/65/EC директивасының негізгі талаптарына және басқа да тиісті ережелеріне сәйкес келетінін мәлімдейді. ЕО сәйкестік декларациясының түпнұсқасын мына жерден табуға болады: www.technoline.de/doc/4029665092553

Техникалық сипаттамалар

Уақыт белдеуі: -12~12Hr
ІШКІ температураны өлшеу диапазоны: -9.9~50°C/14.2~122°F
СЫРТҚЫ температураны өлшеу диапазоны: -25~50°C /-13~122°F
Температура ажыратымдылығы: 0.1°C /°F
Температура дәлдігі: 0°C ~40℃: ±1°C
–25°C ~-0°C, 40°C ~50°C: ±2°C
32°F ~104°F: ±1.8°F
–13°F ~32°F, 104°F ~122°F: ±3.6°F
Ылғалдылықты өлшеу диапазоны: 20-95%
Ылғалдылық ажыратымдылығы: 1%
Ылғалдылық дәлдігі: 40-80%: ±5%
20~39%,81-95%: ±8%
RF қабылдау қашықтығы: 30 метр (ашық жер)

Қоршаған ортаның қабылдау әсерлері

Станция дәл уақытты сымсыз технологиямен алады. Барлық сымсыз құрылғылар сияқты, қабылдауға келесі жағдайлар әсер етуі мүмкін:

• ұзақ тасымалдау қашықтығы
• жақын маңдағы таулар мен аңғарлар
• автомагистраль, темір жол, әуежайлар, жоғары вольтты кабель және т.б. жанында
• құрылыс алаңының жанында
• биік ғимараттар арасында
• бетон ғимараттардың ішінде
• электр құрылғыларының (компьютерлер, теледидарлар және т.б.) және металл конструкцияларының жанында
• қозғалыстағы көліктердің ішінде

Станцияны оңтайлы сигнал бар жерге, яғни терезеге жақын және металл беттерінен немесе электр құрылғыларынан алыс жерге орналастырыңыз.

Сақтық шаралары

• Бұл негізгі құрылғы тек үй ішінде ғана пайдалануға арналған.
• Құрылғыға шамадан тыс күш немесе соққы жасамаңыз.
• Құрылғыны экстремалды температураға, тікелей күн сәулесіне, шаңға немесе ылғалға ұшыратпаңыз.
• Суға батырмаңыз.
• Кез келген коррозиялық материалдармен жанасудан аулақ болыңыз.
• Бұл құрылғыны өртке тастамаңыз, себебі ол жарылуы мүмкін.
• Ішкі артқы қақпақты ашпаңыз немесе осы құрылғының кез келген компоненттерін бұзбаңыз.

Батареялардың қауіпсіздік ескертулері

• Тек сілтілік батареяларды пайдаланыңыз, қайта зарядталатын батареяларды емес.
• Полярлықтарды (+/-) сәйкестендіру арқылы батареяларды дұрыс орнатыңыз.
• Әрқашан батареялардың толық жиынтығын ауыстырыңыз.
• Ескі және жаңа батареяларды ешқашан араластырмаңыз.
• Тозған батареяларды дереу алып тастаңыз.
• Пайдаланбаған кезде батареяларды алып тастаңыз.
• Батареяларды қайта зарядтамаңыз және отқа тастамаңыз, себебі батареялар жарылуы мүмкін.
• Батареялардың металл заттардан аулақ сақталуын қамтамасыз етіңіз, себебі жанасу қысқа тұйықталуға әкелуі мүмкін.
• Батареяларды шамадан тыс температураға немесе ылғалдылыққа немесе тікелей күн сәулесіне ұшыратпаңыз.
• Барлық батареяларды балалардың қолы жетпейтін жерде сақтаңыз. Олар тұншығу қаупін тудырады.
  Өнімді тек мақсатына сай пайдаланыңыз!

Батарея туралы заңға сәйкес міндеттемелерді қарастыру

Ескі батареялар тұрмыстық қалдықтарға жатпайды, себебі олар денсаулық пен қоршаған ортаға зиян келтіруі мүмкін. Пайдаланылған батареяларды дилерге және жинау пункттеріне тегін қайтара аласыз. Тұтынушы ретінде сіз заң бойынша қажетті батареяларды дистрибьюторларға және басқа жинау пункттеріне қайтаруға міндеттісіз!

Электр құрылғылары туралы заңға сәйкес міндеттемелерді қарастыру

Бұл белгі сіз электр құрылғыларын пайдалану мерзімі аяқталғаннан кейін жалпы тұрмыстық қалдықтардан бөлек кәдеге жаратуыңыз керек дегенді білдіреді. Құрылғыңызды жергілікті қалдықтарды жинау пунктіне немесе қайта өңдеу орталығына апарыңыз. Бұл Еуропалық Одақтың барлық елдеріне және қалдықтарды бөлек жинау жүйесі бар басқа еуропалық елдерге қатысты.
