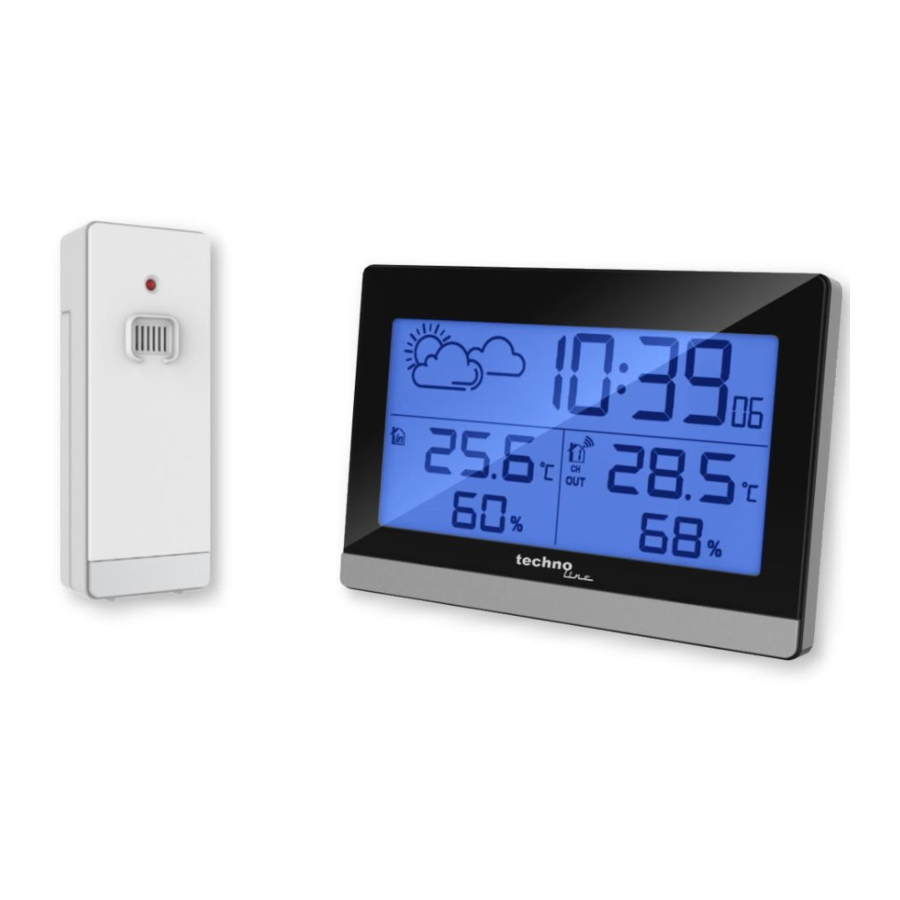

Techno Line WS 9255 - Manuali i Stacionit Meteorologjik

Veçoritë

• Funksioni i kohës së kontrolluar nga radio DCF
• Formati 12/24 orë
• Funksioni i Alarmit të Përditshëm
• Funksioni Snooze (FIKUR ose 1~60min)
• Treguesi i baterisë së ulët
• Lagështia: Gama e matshme e brendshme dhe e jashtme: 20%RH ~ 95%RH
• Temperatura:
  • Gamat e matjes së temperaturës së brendshme: -9.9°C (14.1°F) ~ 50°C (122°F)
  • Gamat e matjes së temperaturës së jashtme: -25°C (-13°F) ~ 50°C (122°F)
  • Temperatura alternativisht në ℃ ose ℉.
  • Termometër i jashtëm dhe alarm akulli
• Kërkimi i vlerës maksimale / minimale të temperaturës dhe lagështisë
• Sensori Wireless i Jashtëm:
  • Montim në mur ose qëndrim në tavolinë
  • 3 kanale të zgjedhshme
  • Frekuenca e transmetimit RF 433.92MHz
  • Fuqia maksimale e transmetimit: 13 dBm
  • Gama e transmetimit 30 metra në një zonë të hapur
• Funksioni i parashikimit të motit
• Furnizimi me energji:
• Stacioni Meteorologjik:
  Bateria: 2 x LR6 AA
• Sensori Wireless i Jashtëm:
  Bateria: 2 x LR6 AA

Stacioni Meteorologjik

Pjesa A - LCD

A1: Modeli i parashikimit të motit
A2: Koha
A3: Ikona e kontrolluar nga radioja
A4: Ikona e kohës DST
A5: Treguesi i baterisë së ulët të stacionit meteorologjik
A6: Temperatura dhe lagështia e brendshme
A7: Temperatura dhe lagështia e jashtme

Pjesa B – Butonat e pasmë

B1: Butoni "MODE/SET" (modaliteti/vendos)
B2: Butoni "MEM"
B3: Butoni "+/WAVE"
B4: Butoni "-/CH"

Pjesa C – Butoni i SIPËRM

C1: Butoni me prekje "Light/snooze" (drita/shtyj)

Pjesa D – Sensori Wireless i Jashtëm

D1: Dera e baterisë
D2: Çelësi i kanalit
D3: Butoni TX

Operacioni fillestar

• Hapni kapakun e ndarjes së baterisë së Stacionit Meteorologjik
• Vendosni 2 x bateri AA duke respektuar polaritetin [shenjat "+" dhe " –"]
• Kur të vendosni bateritë, të gjitha ikonat në ekranin LCD do të ndriçojnë për 3 sekonda, do të dëgjoni një ton bip dhe stacioni zbulon temperaturën dhe lagështinë e brendshme.
• Stacioni Meteorologjik tani do të fillojë marrjen e sensorit të largët të jashtëm. Ky operacion zgjat rreth 3 minuta dhe shfaqet nga një simbol i antenës RF marrëse që pulson në zonën e ekranit "OUTDOOR" (jashtë) në marrës.
• Hapni kapakun e ndarjes së baterisë së Sensorit Wireless të Jashtëm, vendosni 2 x bateri AA duke respektuar polaritetin [shenjat "+" dhe "–"].
• Pasi marrësi të ketë një lidhje me sensorin e largët të jashtëm pas 3 minutash, ai do të hyjë në modalitetin e marrjes së sinjalit të kohës së kontrolluar nga radioja.

Marrja e sinjalit DCF

• Ora do të kërkojë automatikisht sinjalin DCF (koha e kontrolluar nga radioja) pas 3 minutash nga çdo rindezje ose ndërrim i baterive të reja. Ikona e shtyllës së radios fillon të pulsojë.
• Në orën 1:00 / 2:00 / 3:00 të mëngjesit, ora kryen automatikisht procedurën e sinkronizimit me sinjalin DCF për të korrigjuar çdo devijim në kohën e saktë. Nëse përpjekja e sinkronizimit është e pasuksesshme (ikona e shtyllës së radios zhduket nga ekrani), sistemi automatikisht do të provojë një sinkronizim tjetër në orën e plotë të ardhshme. Kjo procedurë përsëritet automatikisht deri në gjithsej 5 herë.
• Për të filluar marrjen manuale të sinjalit DCF, shtypni dhe mbani butonin "WAVE" për dy sekonda. Nëse nuk merret asnjë sinjal brenda 7 minutash, atëherë kërkimi i sinjalit DCF ndalon (ikona e shtyllës së radios zhduket) dhe do të fillojë përsëri në orën e plotë të ardhshme.
• Gjatë marrjes së DCF për të ndaluar kërkimin e sinjalit radio, shtypni butonin "WAVE" një herë.

Ju lutem vini re:

• Një ikonë e shtyllës së radios që pulson tregon se ka filluar marrja e sinjalit DCF
• Një ikonë e shtyllës së radios e shfaqur vazhdimisht tregon se sinjali DCF u mor me sukses
• Ne rekomandojmë një distancë minimale prej 2.5 metrash nga të gjitha burimet e ndërhyrjeve, siç janë televizorët ose monitorët e kompjuterëve
• Marrja e radios është më e dobët në dhomat me mure betoni (p.sh.: në bodrume) dhe në zyra. Në rrethana të tilla ekstreme, vendoseni sistemin afër dritares.
• Gjatë modalitetit të marrjes DCF, funksionojnë vetëm butonat "SNOOZE/LIGHT" (shtyj/dritë) dhe "WAVE", butonat e tjerë nuk kanë funksion. Nëse dëshironi të përdorni funksione të tjera, ju lutemi shtypni butonin "WAVE" për të dalë nga modaliteti i marrjes DCF.

Vendosja manuale e kohës

• Shtypni dhe mbani butonin "MODE" (modaliteti) për 2 sekonda, njësia e temperaturës në °C fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të zgjedhur midis njësisë së temperaturës °C ose °F.
• Shtypni butonin "MODE" për të konfirmuar cilësimin tuaj, 12/24HR fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur modalitetin 12 ose 24 orë.
• Shtypni "MODE" për të konfirmuar cilësimin tuaj, zona kohore fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur një zonë kohore (-12 deri në +12). Për shembull, për Mbretërinë e Bashkuar, zona kohore është -01, për Gjermaninë është 00.
• Shtypni "MODE" për të konfirmuar cilësimin tuaj, ekrani i orës fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur orën.
• Shtypni "MODE" për të konfirmuar cilësimin tuaj, ekrani i minutave fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur minutën.
• Shtypni butonin "MODE" për të konfirmuar cilësimin tuaj, ekrani i modelit të parashikimit të motit fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të zgjedhur modelin aktual të motit.
• Shtypni "MODE" për të konfirmuar cilësimin tuaj dhe për të përfunduar procedurat e vendosjes. Pastaj stacioni do të kthehet në modalitetin normal.

Ju lutem vini re:

• Nëse nuk ka asnjë veprim të vlefshëm brenda 20 sekondash, stacioni automatikisht do të kthehet në modalitetin normal të kohës nga modaliteti i vendosjes.

Vendosja e alarmit

• Shtypni butonin "+" një herë, LCD-ja do të shfaqë ikonën "", funksioni i alarmit është aktiv, pastaj shtypni përsëri butonin "+", ikona "" do të zhduket nga ekrani, funksioni i alarmit është i çaktivizuar.
• Shtypni butonin "MODE" një herë, LCD-ja shfaq orën e alarmit. Pastaj shtypni dhe mbani butonin "MODE" për 2 sekonda derisa ora e alarmit të fillojë të pulsojë. Përdorni butonat "+" dhe "-" për të vendosur orën. Shtypni butonin "MODE" për të konfirmuar vendosjen tuaj.
• Minuta e orës së alarmit fillon të pulsojë. Përdorni butonat "+" dhe "-" për të vendosur minutën. Shtypni butonin "MODE" për të konfirmuar vendosjen tuaj.
• Koha e shtyrjes së alarmit fillon të pulsojë. Përdorni butonat "+" dhe "-" për të vendosur minutën e kërkuar. Koha e shtyrjes mund të vendoset nga OFF në 60 minuta.
• Shtypni butonin "MODE" për të konfirmuar vendosjen tuaj dhe për të përfunduar procedurën e vendosjes.

Ju lutemi vini re:

• Nëse nuk ka asnjë veprim të vlefshëm brenda 20 sekondave, stacioni automatikisht do të kthehet në modalitetin normal të kohës nga modaliteti i vendosjes së kohës së alarmit.
• Alarmi do të bjerë për 2 minuta nëse nuk e çaktivizoni atë duke shtypur ndonjë buton.
  Në këtë rast, alarmi do të përsëritet automatikisht pas 24 orësh.
• Zëri i alarmit në rritje (crescendo, kohëzgjatja: 2 minuta) ndryshon volumin 4 herë ndërsa dëgjohet sinjali i alarmit.

Fikja e sinjalit të alarmit

Shtypni çdo buton përveç butonit "SNOOZE/LIGHT" (shtyrje/dritë) për të ndaluar sinjalin e alarmit. Nuk është e nevojshme të riaktivizoni alarmin. Ai kalon automatikisht në orën e alarmit që është vendosur tashmë.

Funksioni i shtyrjes

Prekni butonin "SNOOZE/LIGHT" (shtyrje/dritë) kur sinjali i alarmit bie për të kaluar në modalitetin SNOOZE (shtyrje). Sinjali i alarmit bie përsëri pas vendosjes. Nëse është zgjedhur OFF në vendosjen e kohës SNOOZE (shtyrje), alarmi nuk do të përsëritet.

Procedura e transmetimit RF:

• Stacioni i motit automatikisht fillon të marrë transmetimin nga sensori termo i jashtëm për temperaturën dhe lagështinë e jashtme pas vendosjes së baterive.
• Sensori i jashtëm automatikisht do të transmetojë sinjalin e temperaturës dhe lagështisë në Stacionin e Motit pas vendosjes së baterive.
• Nëse Stacioni i Motit nuk arrin të marrë transmetimin nga sensori i jashtëm ("- -" shfaqet në LCD), shtypni dhe mbani butonin "-/CH" për 3 sekonda për të marrë transmetimin manualisht. Ikona RF "" pulson në LCD, Stacioni i Motit për të marrë sensorin e jashtëm.
• Nëse stacioni i motit përdoret me 2 ose 3 transmetues, shtypni shkurtimisht butonin "-/CH" për të shfaqur CH2, CH3 ose shfaqjen ciklike.


Temperatura/lagështia maksimale/minimale

• Shtypni një herë butonin "MEM", LCD-ja do të shfaqë vlerën maksimale të temperaturës/lagështisë. LCD-ja do të shfaqë vlerën minimale të temperaturës/lagështisë. Nëse shtypet përsëri butoni "MEM", shfaqet vlera maksimale.
• Ndërsa shfaqen vlerat MAX ose MIN, ka "MAX" ose "MIN" në LCD.
• Shtypni dhe mbani butonin "MEM" për 3 sekonda. Vlera maksimale/minimale e temperaturës/lagështisë do të rivendoset në vlerat aktuale

Ju lutemi vini re:
Nëse leximi i temperaturës është nën kufijtë, do të shfaqet LL.L. Nëse leximi i temperaturës është mbi kufijtë, do të shfaqet HH.H.

Alarmi i akullit

Simboli i alarmit të akullit shfaqet dhe pulson pranë temperaturës së jashtme kur temperatura e jashtme është në –1℃ deri në + 3 ℃ ose +30℉ deri në + 37℉.

Funksioni i parashikimit të motit

• Parashikimi i motit llogaritet nga vlerësimi i luhatjeve në presionin barometrik dhe mund të devijojë nga kushtet aktuale të motit.
• Stacioni i motit shfaq simbolet e mëposhtme të motit:

  me diell
  pak i vrenjtur
  i vrenjtur
  me shi

• Simbolet e motit tregojnë luhatjen e motit gjatë tetë orëve të ardhshme dhe jo motin aktual.

Ndriçimi i sfondit

Prekni butonin "SNOOZE/LIGHT" (shtyrje/dritë), drita e pasme ndriçon për 8 sekonda.
Me këtë, Technotrade deklaron se produktet WS 9255 dhe TX205D-TH janë në përputhje me kërkesat thelbësore dhe dispozitat e tjera përkatëse të Direktivës 2014/53/BE dhe ROHS 2011/65/EC. Deklarata origjinale e BE-së për konformitetin mund të gjendet në: www.technoline.de/doc/4029665092553

Specifikimet

Zona kohore: -12~12Hr
Gama e matjes së temperaturës IN: -9.9~50°C/14.2~122°F
Gama e matjes së temperaturës OUT: -25~50°C /-13~122°F
Rezolucioni i temperaturës: 0.1°C /°F
Saktësia e temperaturës: 0°C ~40℃: ±1°C
–25°C ~-0°C, 40°C ~50°C: ±2°C
32°F ~104°F: ±1.8°F
–13°F ~32°F, 104°F ~122°F: ±3.6°F
Gama e matjes së lagështisë: 20-95%
Rezolucioni i lagështisë: 1%
Saktësia e lagështisë: 40-80%: ±5%
20~39%,81-95%: ±8%
Distanca e marrjes RF: 30 metra (zonë e hapur)

Efektet e marrjes mjedisore

Stacioni merr kohën e saktë me teknologjinë pa tela. Njësoj si të gjitha pajisjet pa tela, marrja mund të ndikohet nga rrethanat e mëposhtme:

• distanca e gjatë e transmetimit
• male dhe lugina afër
• afër autostradës, hekurudhës, aeroporteve, kabllit të tensionit të lartë etj.
• afër vendit të ndërtimit
• midis ndërtesave të larta
• brenda ndërtesave prej betoni
• afër pajisjeve elektrike (kompjuterë, televizorë, etj.) dhe strukturave metalike
• brenda automjeteve në lëvizje

Vendoseni stacionin në një vend me sinjal optimal, d.m.th. afër një dritareje dhe larg sipërfaqeve metalike ose pajisjeve elektrike.

Masa paraprake

• Kjo njësi kryesore është menduar të përdoret vetëm brenda.
• Mos e ekspozoni njësinë ndaj forcës ose goditjes së tepërt.
• Mos e ekspozoni njësinë ndaj temperaturave ekstreme, rrezeve të diellit direkte, pluhurit ose lagështisë.
• Mos e zhytni në ujë.
• Shmangni kontaktin me çdo material gërryes.
• Mos e hidhni këtë njësi në zjarr pasi mund të shpërthejë.
• Mos e hapni kasën e brendshme të pasme ose mos e prekni ndonjë komponent të kësaj njësie.

Paralajmërime për sigurinë e baterive

• Përdorni vetëm bateri alkaline, jo bateri të rikarikueshme.
• Instaloni bateritë saktë duke përputhur polaritetet (+/-).
• Zëvendësoni gjithmonë një set të plotë baterish.
• Mos përzieni kurrë bateri të përdorura me bateri të reja.
• Hiqni menjëherë bateritë e shkarkuara.
• Hiqni bateritë kur nuk janë në përdorim.
• Mos i rikarikoni dhe mos i hidhni bateritë në zjarr pasi ato mund të shpërthejnë.
• Sigurohuni që bateritë të ruhen larg objekteve metalike pasi kontakti mund të shkaktojë një qark të shkurtër.
• Shmangni ekspozimin e baterive ndaj temperaturave ekstreme, lagështisë ose rrezeve të drejtpërdrejta të diellit.
• Mbani të gjitha bateritë larg fëmijëve. Ato përbëjnë rrezik mbytjeje.
  Përdorni produktin vetëm për qëllimin e tij të synuar!

Konsiderata e detyrës sipas ligjit të baterive

Bateritë e vjetra nuk i përkasin mbeturinave shtëpiake sepse ato mund të shkaktojnë dëme në shëndet dhe mjedis. Ju mund t'i ktheni bateritë e përdorura pa pagesë te tregtari juaj dhe pikat e grumbullimit. Si përdorues i fundit, ju jeni të detyruar me ligj të ktheni bateritë e nevojshme te shpërndarësit dhe pikat e tjera të grumbullimit!

Konsiderata e detyrës sipas ligjit të pajisjeve elektrike

Ky simbol do të thotë që ju duhet të hidhni pajisjet elektrike të ndara nga mbeturinat e përgjithshme shtëpiake kur ato arrijnë fundin e jetës së tyre të dobishme. Çojeni njësinë tuaj në pikën tuaj lokale të grumbullimit të mbeturinave ose në qendrën e riciklimit. Kjo vlen për të gjitha vendet e Bashkimit Evropian dhe për vendet e tjera evropiane me një sistem të veçantë të grumbullimit të mbeturinave.
