Techno Line WS 9132 - Manuali i Stacionit Meteorologjik

Efektet e pritjes mjedisore

Stacioni merr kohën e saktë me teknologji pa tela. Njësoj si të gjitha pajisjet pa tela, pritja mund të ndikohet nga rrethanat e mëposhtme:

• distanca e gjatë e transmetimit
• male dhe lugina afër
• afër autostradës, hekurudhës, aeroporteve, kabllit të tensionit të lartë etj.
• afër kantierit të ndërtimit
• midis ndërtesave të larta
• brenda ndërtesave të betonit
• afër pajisjeve elektrike (kompjuterë, televizorë, etj.) dhe strukturave metalike
• brenda automjeteve në lëvizje

Vendoseni stacionin në një vend me sinjal optimal, d.m.th. afër një dritareje dhe larg sipërfaqeve metalike ose pajisjeve elektrike.

Masa paraprake

• Kjo njësi kryesore është menduar të përdoret vetëm brenda.
• Mos e ekspozoni njësinë ndaj forcës ose goditjes së tepërt.
• Mos e ekspozoni njësinë ndaj temperaturave ekstreme, rrezeve të diellit direkte, pluhurit ose lagështisë.
• Mos e zhysni në ujë.
• Shmangni kontaktin me çdo material gërryes.
• Mos e hidhni këtë njësi në zjarr pasi mund të shpërthejë.
• Mos e hapni kutinë e brendshme të pasme ose të ndërhyni në ndonjë komponent të kësaj njësie.

Paralajmërime për sigurinë e baterive

• Përdorni vetëm bateri alkaline, jo bateri të rikarikueshme.
• Instaloni bateritë saktë duke përputhur polaritetet (+/-).
• Gjithmonë zëvendësoni një set të plotë baterish.
• Mos i përzieni kurrë bateritë e përdorura dhe të reja.
• Hiqni menjëherë bateritë e shteruara.
• Hiqni bateritë kur nuk janë në përdorim.
• Mos i rikarikoni dhe mos i hidhni bateritë në zjarr pasi ato mund të shpërthejnë.
• Sigurohuni që bateritë të jenë të ruajtura larg objekteve metalike pasi kontakti mund të shkaktojë një qark të shkurtër.
• Shmangni ekspozimin e baterive ndaj temperaturës ekstreme ose lagështisë ose rrezeve të diellit direkte.
• Mbani të gjitha bateritë larg fëmijëve. Ato janë një rrezik mbytjeje.

Përdoreni produktin vetëm për qëllimin e tij të synuar!

Konsideratë e detyrës sipas ligjit të baterisë

Bateritë e vjetra nuk i përkasin mbeturinave shtëpiake sepse ato mund të shkaktojnë dëme në shëndet dhe mjedis. Ju mund t'i ktheni bateritë e përdorura pa pagesë te shitësi dhe pikat e grumbullimit. Si përdorues i fundit, ju jeni të detyruar me ligj të ktheni bateritë e nevojshme te distributorët dhe pikat e tjera të grumbullimit!

Konsideratë e detyrës sipas ligjit të pajisjeve elektrike

Ky simbol do të thotë që ju duhet të hidhni pajisjet elektrike të ndara nga mbeturinat e përgjithshme shtëpiake kur ajo arrin fundin e jetës së saj të dobishme. Çojeni njësinë tuaj në pikën tuaj lokale të grumbullimit të mbeturinave ose në qendrën e riciklimit. Kjo vlen për të gjitha vendet e Bashkimit Evropian, dhe për vende të tjera evropiane me një sistem të veçantë të grumbullimit të mbeturinave.

Me këtë, Technotrade deklaron se ky produkt WS 9132 është në përputhje me kërkesat thelbësore dhe dispozitat e tjera përkatëse të Direktivës 2014/53/BE dhe ROHS 2011/65/EC. Deklarata origjinale e BE-së për konformitetin mund të gjendet në: www.technoline.de/doc/4029665091327

Veçoritë

• Funksioni i kohës së kontrolluar nga radioja DCF

• Formati 12/24 orë

• Funksioni i Alarmit të Përditshëm

• Funksioni "Snooze" (shtyrje) (OFF (fikur) ose 1~60min)

• Tregues i baterisë së ulët

• Regjistrimi i vlerës maksimale / minimale të temperaturës dhe lagështisë

• Temperatura në °C ose °F

• Alarm akulli i termometrit të jashtëm

• Gama e matshme e lagështisë: 20%RH ~ 95%RH

• Temperatura:

• Gama e matjes së temperaturës së brendshme: -9.9°C (14.2°F) ~ 50°C (122°F)

• Gama e matjes së temperaturës së jashtme: -25°C (-13°F) ~ 50°C (122°F)

• Sensori i largët:

• Montim në mur ose qëndrim në tavolinë

• 3 kanale të zgjedhshme

• Frekuenca e transmetimit RF 433.92MHz

• Gama e transmetimit 30 metra në një zonë të hapur

• Funksioni i parashikimit të motit

• Furnizimi me energji:
  Stacioni Meteorologjik:
  Bateria: 2 x LR03 AAA
  Sensori i largët:
  Bateria: 2 x LR06 AA

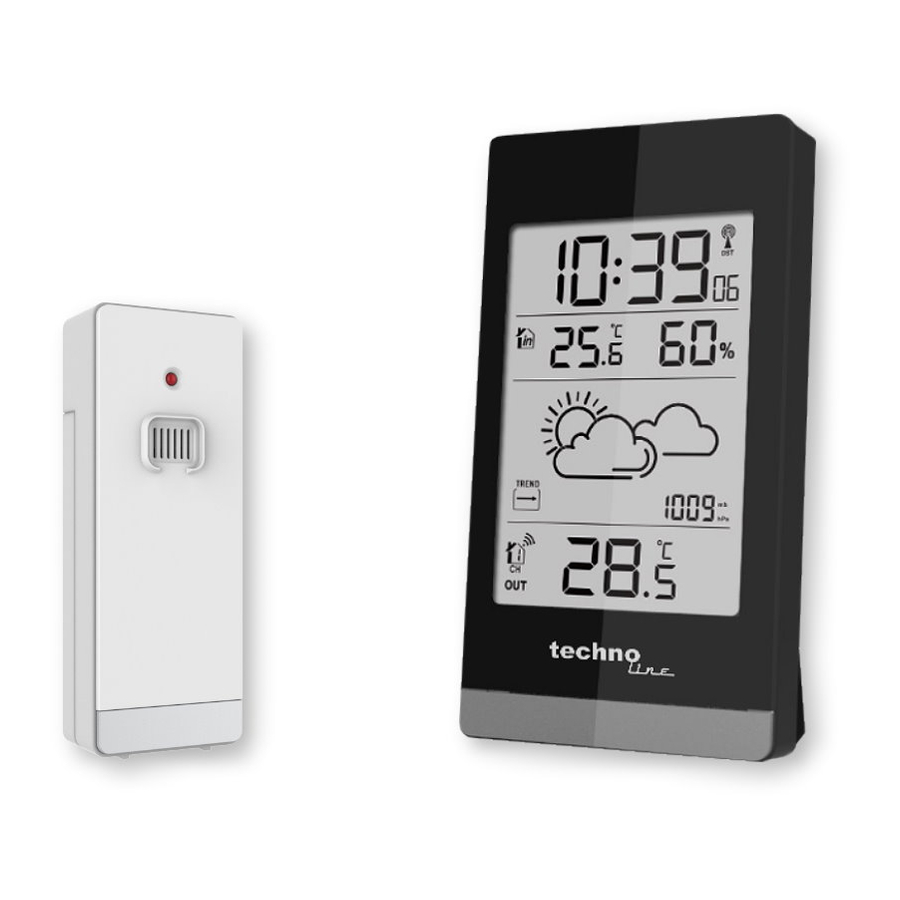

Pamja e Stacionit Meteorologjik

Pjesa A – Stacioni meteorologjik

A1: Koha
A2: Temperatura dhe lagështia e brendshme
A3: Ikona e alarmit të akullit
A4: Ikona e kontrolluar nga radioja
A5: Ikona DST
A6: Modeli i parashikimit të motit
A7: Temperatura e jashtme
A8: Butonat e funksionimit
A9: Mbulesa e qëndrimit
A10: Dera e baterisë

Pjesa B – Sensori i largët

B1: LED tregues i transmetimit
B2: Dera e baterisë
B3: Çelësi i kanalit
B4: Butoni "Reset" (rivendosje)

Funksionimi fillestar

• Hapni kapakun e ndarjes së baterisë së Stacionit Meteorologjik
• Futni 2 x bateri AAA duke respektuar polaritetin [shenjat "+" dhe " –"]
• Kur të futni bateritë, të gjitha ikonat në ekranin LCD do të ndriçojnë për 3 sekonda, do të dëgjoni një ton bip dhe stacioni zbulon temperaturën dhe lagështinë e brendshme.
• Stacioni Meteorologjik tani do të fillojë të lidhet me sensorin e largët të jashtëm.
  Ky funksionim zgjat rreth 3 minuta dhe shfaqet nga një simbol antene RF pritëse që pulson në zonën e ekranit "OUTDOOR" (jashtë) në marrës.
• Hapni kapakun e ndarjes së baterisë së Sensorit të Jashtëm pa Tela, futni 2 x bateri AA duke respektuar polaritetin [shenjat "+" dhe "–"]. Pasi marrësi të ketë krijuar një lidhje me sensorin e largët të jashtëm,
• Pas 3 minutash do të hyjë në modalitetin e marrjes së kohës së kontrolluar nga radioja.

Pranimi i sinjalit DCF

• Ora automatikisht do të kërkojë sinjalin DCF (koha e kontrolluar nga radio) pas 3 minutash nga çdo rindezje ose ndërrim i baterive të reja. Ikona e shtyllës së radios fillon të pulsojë.
• Në orën 1:00 / 2:00 / 3:00 të mëngjesit, ora automatikisht kryen procedurën e sinkronizimit me sinjalin DCF për të korrigjuar çdo devijim në kohën e saktë. Nëse përpjekja e sinkronizimit është e pasuksesshme (ikona e shtyllës së radios zhduket nga ekrani), sistemi automatikisht do të provojë një sinkronizim tjetër në orën e plotë të ardhshme. Kjo procedurë përsëritet automatikisht deri në gjithsej 5 herë.
• Për të filluar marrjen manuale të sinjalit DCF, shtypni dhe mbani butonin "" për 3 sekonda. Nëse nuk merren sinjale brenda 7 minutash, atëherë kërkimi i sinjalit DCF ndalon (ikona e shtyllës së radios zhduket) dhe fillon përsëri në orën e plotë të ardhshme.
• Gjatë marrjes RC, për të ndaluar kërkimin e sinjalit radio, shtypni butonin "" një herë.

Ju lutem vini re:

• Një ikonë e shtyllës së radios që pulson tregon se ka filluar marrja e sinjalit DCF.

• Një ikonë e shtyllës së radios e shfaqur vazhdimisht tregon se sinjali DCF u mor me sukses.
• Ne rekomandojmë një distancë minimale prej 2.5 metrash nga të gjitha burimet e ndërhyrjeve, siç janë televizorët ose monitorët e kompjuterëve.
• Marrja e radios është më e dobët në dhomat me mure betoni (p.sh.: në bodrume) dhe në zyra. Në rrethana të tilla ekstreme, vendoseni sistemin afër dritares.
• Gjatë modalitetit të marrjes DCF, vetëm butoni "" ka një funksion, butonat e tjerë nuk janë funksionalë. Nëse dëshironi të kryeni funksione të tjera të funksionimit, ju lutem shtypni butonin "" për të dalë nga modaliteti i marrjes DCF.

Cilësimet manuale

• Shtypni dhe mbani butonin "", 12/24HR fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur modalitetin 12 ose 24 orë.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj. Zona kohore fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur një zonë kohore (-12 deri +12). Për shembull, për Mbretërinë e Bashkuar, zona kohore është -01, për Gjermaninë është 00.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj, ekrani i orës fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur orën.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj, ekrani i minutës fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur minutën.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj, njësia e temperaturës fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të zgjedhur midis njësisë së temperaturës °C ose °F.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj, njësia e presionit barometrik fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur njësinë e presionit barometrik në mB/hPa ose në inHg.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj, të dhënat e presionit barometrik fillojnë të pulsojnë. Tani përdorni butonat "+" dhe "-" për të vendosur të dhënat e presionit barometrik sipas presionit lokal relativ të ajrit. Nëse nuk ndryshohet, vlera korrespondon me presionin absolut të ajrit.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj, modeli i parashikimit të motit fillon të pulsojë. Tani përdorni butonat "+" dhe "-" për të vendosur modelin e parashikimit të motit sipas motit aktual.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj dhe për të përfunduar procedurat e cilësimit, ekrani do të kthehet në modalitetin normal.

Ju lutem vini re:

• Nëse nuk ka asnjë veprim të vlefshëm brenda 20 sekondave, stacioni automatikisht do të kthehet në modalitetin normal të kohës nga modaliteti i vendosur.

Vendosja e alarmit

• Shtypni butonin "" një herë, LCD shfaq ikonën "", funksioni i alarmit është ON (ndezur). Pastaj shtypni butonin "" një herë, ikona "" do të zhduket nga ekrani, funksioni i alarmit është OFF (fikur).
• Shtypni një herë butonin "", LCD shfaq kohën e alarmit, pastaj shtypni dhe mbani butonin "" për 3 sekonda derisa ora e kohës së alarmit të fillojë të pulsojë. Përdorni butonat "+" dhe "-" për të vendosur orën.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj. Minuta e kohës së alarmit fillon të pulsojë. Përdorni butonat "+" dhe "-" për të vendosur minutën.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj. Koha e shtyrjes fillon të pulsojë. Përdorni butonat "+" dhe "-" për të vendosur kohën e shtyrjes. Koha e shtyrjes mund të vendoset nga OFF (fikur) në 60 minuta.
• Shtypni butonin "" për të konfirmuar cilësimin tuaj dhe për të përfunduar procedurën e cilësimit.

Ju lutem vini re:

• Nëse nuk ka asnjë veprim të vlefshëm brenda 20 sekondave, stacioni automatikisht do të kthehet në modalitetin normal të kohës nga modaliteti i vendosur i kohës së alarmit.
• Alarmi do të bjerë për 2 minuta nëse nuk e çaktivizoni duke shtypur ndonjë buton. Në këtë rast, alarmi do të përsëritet automatikisht pas 24 orësh.
• Tingulli i alarmit në rritje (crescendo, kohëzgjatja: 2 minuta) ndryshon volumin 4 herë ndërsa dëgjohet sinjali i alarmit.

Fikja e sinjalit të alarmit

• Shtypni çdo buton përveç butonit "SNOOZE/LIGHT" për të ndaluar sinjalin e alarmit. Nuk është e nevojshme të riaktivizoni alarmin. Ai kalon automatikisht në kohën e alarmit që është vendosur tashmë.

Funksioni i shtyrjes

• Kur alarmi bie, shtypni butonin "SNZ" modalitetin e alarmit për të kaluar në modalitetin e shtyrjes.
  Sinjali i alarmit bie përsëri pasi të jetë vendosur tashmë. Nëse OFF (fikur) është zgjedhur në cilësimin e kohës SNOOZE, alarmi nuk do të përsëritet.

Procedura e transmetimit RF

• Stacioni i motit automatikisht fillon të marrë transmetimin nga sensori termo i jashtëm pasi të jenë futur bateritë.
• Sensori i largët automatikisht do të transmetojë sinjalin e temperaturës në Stacionin e Motit pasi të jenë futur bateritë.
• Nëse Stacioni i Motit nuk arriti të marrë transmetimin nga sensori i jashtëm ("- -.-" shfaqet në LCD), shtypni dhe mbani butonin "-/CH" për 3 sekonda për të marrë transmetimin manualisht. Ikona RF "" pulson në LCD-në e Stacionit të Motit për të marrë sensorin e largët.
• Nëse stacioni i motit përdoret me 2 ose 3 transmetues, shtypni shkurtimisht butonin "-/CH" për të shfaqur CH2, CH3 ose shfaqjen ciklike.


Temperatura/lagështia maksimale/minimale

• Shtypni butonin "MEM" një herë, LCD do të shfaqë vlerën maksimale të temperaturës/lagështisë.
  Nëse butoni "MEM" shtypet përsëri, shfaqet vlera minimale.
• Ndërsa shfaqen vlerat MAX ose MIN, ka "MAX" ose "MIN" në LCD.

• Shtypni dhe mbani butonin "MEM" për 3 sekonda. Vlera maksimale/minimale e temperaturës/lagështisë do të rivendoset në vlerat aktuale.

Ju lutem vini re:

• Nëse leximi i temperaturës është nën intervalet, do të shfaqet LL.L. Nëse leximi i temperaturës është mbi intervalet, do të shfaqet HH.H.

Shfaqja e trendit

• Temperatura/lagështia/presioni barometrik aktual dhe trendi i temperaturës/lagështisë/presionit barometrik shfaqen në ekranin LCD.
• Pas lidhjes me sukses me sensorin e jashtëm, stacioni i motit mund të shfaqë temperaturën e jashtme dhe trendin e temperaturës/lagështisë së brendshme.
• Mund të shihni shfaqjet e mëposhtme:
  Temperatura/lagështia/presioni barometrik po rritet.
  Temperatura/lagështia/presioni barometrik është i qëndrueshëm.
  Temperatura/lagështia/presioni barometrik po bie.

Alarm akulli

• Simboli i alarmit të akullit shfaqet dhe pulson pranë temperaturës së jashtme kur temperatura e jashtme është nga –1℃ deri në + 2.9 ℃ ose +30.2℉ deri në + 37.2℉.

Funksioni i parashikimit të motit

• Parashikimi i motit llogaritet nga vlerësimi i luhatjeve në presionin barometrik dhe mund të devijojë nga kushtet aktuale të motit.
• Stacioni i motit shfaq simbolet e mëposhtme të motit:



• Simbolet e motit tregojnë luhatjen e motit gjatë tetë orëve të ardhshme dhe jo motin aktual.

Detaje teknike

Tensioni i furnizimit: 2.5~3.3V
Zona kohore: -12~12Orë
Gama e matjes së temperaturës IN: -9.9~50℃/14.2~122℉
Gama e matjes së temperaturës OUT: -25~50℃/-13~122℉
Rezolucioni i temperaturës: 0.1℃/℉
Saktësia e temperaturës: 0℃~40℃: ±1℃
–25℃~-0℃, 40℃~50℃: ±2℃
Gama e matjes së lagështisë: 20-95%
Rezolucioni i lagështisë: 1%
Saktësia e lagështisë: 40-80%: ±5%
20~39%,81-95%: ±8%
Distanca e marrjes RF 30 metra (fushë e lirë)
Gama e matjes së presionit të ajrit: 850-1100hpa
Saktësia e ndryshimit të presionit të ajrit: ±5hpa

Referencat

• http://www.technoline.de/doc/4029665091327
