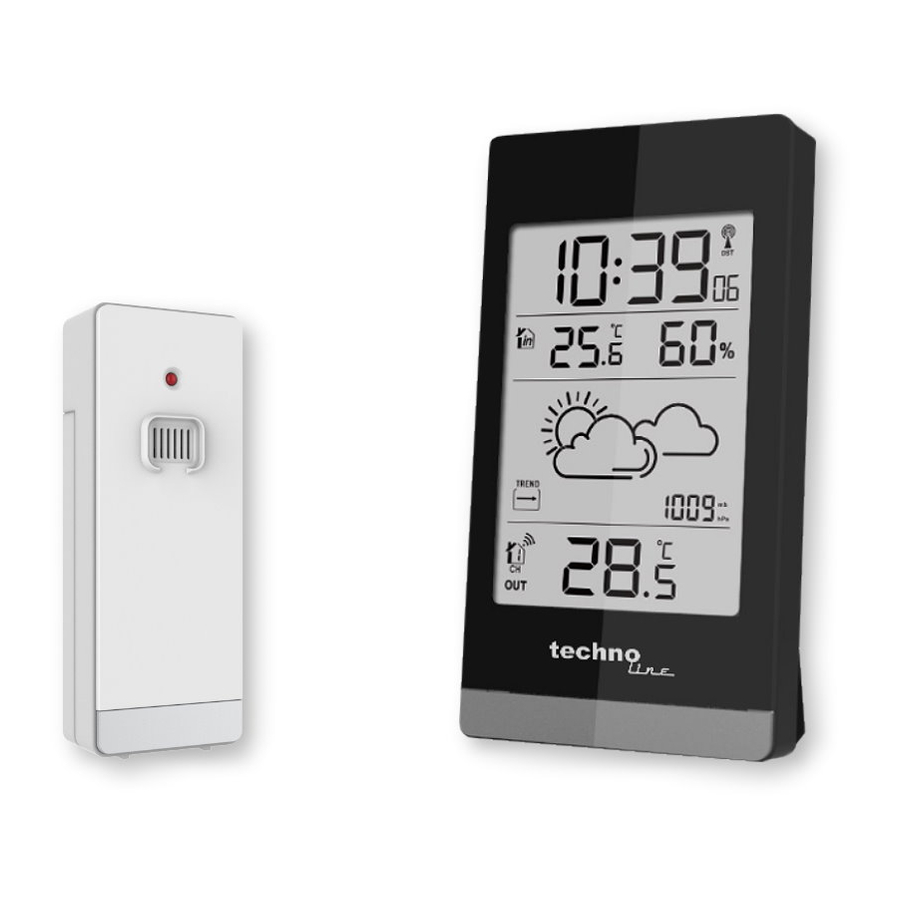

Techno Line WS 9132 - Navodila za vremensko postajo

Vplivi okoljskega sprejema

Postaja pridobi točen čas z brezžično tehnologijo. Kot vse brezžične naprave, lahko na sprejem vplivajo naslednje okoliščine:

• dolga razdalja prenosa
• bližnje gore in doline
• bližina avtoceste, železnice, letališč, visokonapetostnega kabla itd.
• bližina gradbišča
• med visokimi zgradbami
• znotraj betonskih zgradb
• bližina električnih naprav (računalniki, televizorji itd.) in kovinskih konstrukcij
• znotraj premikajočih se vozil

Postavite postajo na mesto z optimalnim signalom, tj. blizu okna in stran od kovinskih površin ali električnih naprav.

Previdnostni ukrepi

• Ta glavna enota je namenjena samo notranji uporabi.
• Ne izpostavljajte enote preveliki sili ali udarcem.
• Ne izpostavljajte enote ekstremnim temperaturam, neposredni sončni svetlobi, prahu ali vlagi.
• Ne potapljajte v vodo.
• Izogibajte se stiku s korozivnimi materiali.
• Ne mečite te enote v ogenj, saj lahko eksplodira.
• Ne odpirajte notranjega zadnjega ohišja ali posegajte v komponente te enote.

Varnostna opozorila za baterije

• Uporabljajte samo alkalne baterije, ne pa baterij za ponovno polnjenje.
• Pravilno namestite baterije tako, da se ujemajo s polaritetami (+/-).
• Vedno zamenjajte celoten komplet baterij.
• Nikoli ne mešajte rabljenih in novih baterij.
• Takoj odstranite izpraznjene baterije.
• Odstranite baterije, ko jih ne uporabljate.
• Ne polnite in ne mečite baterij v ogenj, saj lahko eksplodirajo.
• Zagotovite, da so baterije shranjene stran od kovinskih predmetov, saj lahko stik povzroči kratek stik.
• Izogibajte se izpostavljanju baterij ekstremnim temperaturam ali vlagi ali neposredni sončni svetlobi.
• Vse baterije hranite izven dosega otrok. Predstavljajo nevarnost zadušitve.

Izdelek uporabljajte samo za predvideni namen!

Upoštevanje obveznosti v skladu z zakonom o baterijah

Stare baterije ne spadajo med gospodinjske odpadke, ker lahko povzročijo škodo zdravju in okolju. Rabljene baterije lahko brezplačno vrnete prodajalcu in zbirnim mestom. Kot končni uporabnik ste po zakonu zavezani, da potrebne baterije vrnete distributerjem in drugim zbirnim mestom!

Upoštevanje obveznosti v skladu z zakonom o električnih napravah

Ta simbol pomeni, da morate električne naprave odstraniti ločeno od splošnih gospodinjskih odpadkov, ko dosežejo konec svoje življenjske dobe. Odnesite svojo enoto na lokalno zbirno mesto za odpadke ali v center za recikliranje. To velja za vse države Evropske unije in za druge evropske države z ločenim sistemom zbiranja odpadkov.

S tem Technotrade izjavlja, da je ta izdelek WS 9132 v skladu z bistvenimi zahtevami in drugimi ustreznimi določbami Direktive 2014/53/EU in ROHS 2011/65/EC. Izvirno EU izjavo o skladnosti lahko najdete na: www.technoline.de/doc/4029665091327

Značilnosti

• DCF radijsko vodena funkcija časa

• 12/24-urni format

• Funkcija dnevnega alarma

• Funkcija dremeža (OFF (izklop) ali 1~60min)

• Indikator prazne baterije

• Zapis največje/najmanjše vrednosti temperature in vlažnosti

• Temperatura v °C ali °F

• Opozorilo o ledu zunanjega termometra

• Merilno območje vlažnosti: 20%RH ~ 95%RH

• Temperatura:

• Merilno območje notranje temperature: -9.9°C (14.2°F) ~ 50°C (122°F)

• Merilno območje zunanje temperature: -25°C (-13°F) ~ 50°C (122°F)

• Oddaljeno tipalo:

• Montaža na steno ali namizno stojalo

• Izbira 3 kanalov

• 433.92MHz RF frekvenca prenosa

• 30 metrov območja prenosa na odprtem območju

• Funkcija vremenske napovedi

• Napajanje:
  Vremenska postaja:
  Baterija: 2 x LR03 AAA
  Oddaljeno tipalo:
  Baterija: 2 x LR06 AA

Videz vremenske postaje

Del A – Vremenska postaja

A1: Čas
A2: Notranja temperatura in vlažnost
A3: Ikona opozorila o ledu
A4: Ikona radijskega nadzora
A5: Ikona DST
A6: Vzorec vremenske napovedi
A7: Zunanja temperatura
A8: Gumbi za upravljanje
A9: Pokrov stojala
A10: Vrata za baterijo

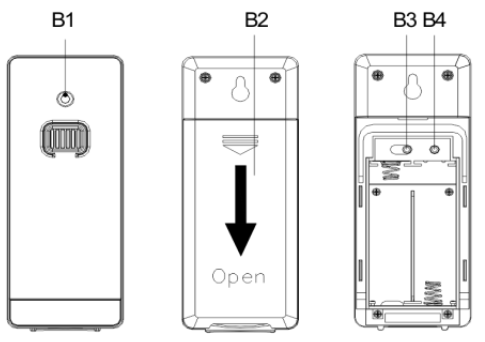

Del B – Oddaljeno tipalo

B1: LED za indikacijo prenosa
B2: Vrata za baterijo
B3: Stikalo za kanal
B4: Gumb za ponastavitev

Začetno delovanje

• Odprite pokrov prostora za baterije vremenske postaje
• Vstavite 2 x AAA baterije, pri čemer upoštevajte polarnost [oznake "+" in " –"]
• Ko vstavite baterije, se bodo vse ikone na LCD zaslonu prižgale za 3 sekunde, zaslišali boste pisk in postaja bo zaznala notranjo temperaturo in vlažnost.
• Vremenska postaja bo zdaj začela vzpostavljati povezavo z zunanjim oddaljenim tipalom.
  To delovanje traja približno 3 minute in je prikazano z utripajočim simbolom RF antene za sprejem na območju zaslona "OUTDOOR" (zunaj) na sprejemniku.
• Odprite pokrov prostora za baterije brezžičnega zunanjega tipala, vstavite 2 x AA baterije, pri čemer upoštevajte polarnost [oznake "+" in "–"]. Ko sprejemnik vzpostavi povezavo z zunanjim oddaljenim tipalom,
• Po 3 minutah bo prešel v način sprejemanja radijsko vodene ure.

Sprejem signala DCF

• Ura bo samodejno iskala signal DCF (radijsko vodeni čas) 3 minute po vsakem ponovnem zagonu ali zamenjavi novih baterij. Ikona radijskega oddajnika začne utripati.
• Ob 1:00 / 2:00 / 3:00 uri zjutraj ura samodejno izvede postopek sinhronizacije s signalom DCF, da popravi morebitna odstopanja od točnega časa. Če poskus sinhronizacije ni uspešen (ikona radijskega oddajnika izgine z zaslona), bo sistem samodejno poskusil ponovno sinhronizacijo ob naslednji polni uri. Ta postopek se samodejno ponovi do skupno 5-krat.
• Za ročni zagon sprejema signala DCF pritisnite in držite gumb "" 3 sekunde. Če v 7 minutah ni prejetih signalov, se iskanje signala DCF ustavi (ikona radijskega oddajnika izgine) in se ponovno začne ob naslednji polni uri.
• Med sprejemom RC, da ustavite iskanje radijskega signala, enkrat pritisnite gumb "".

Prosimo, upoštevajte:

• Utripajoča ikona radijskega oddajnika označuje, da se je začel sprejem signala DCF.

• Neprekinjeno prikazana ikona radijskega oddajnika označuje, da je bil signal DCF uspešno prejet.
• Priporočamo najmanjšo razdaljo 2,5 metra do vseh virov motenj, kot so televizorji ali računalniški monitorji.
• Radijski sprejem je šibkejši v prostorih z betonskimi stenami (npr. v kleteh) in v pisarnah. V takšnih ekstremnih okoliščinah postavite sistem blizu okna.
• Med načinom sprejema DCF ima funkcijo samo gumb "", drugi gumbi ne delujejo. Če želite izvesti druge funkcije delovanja, pritisnite gumb "", da izstopite iz načina sprejema DCF.

Ročne nastavitve

• Pritisnite in držite gumb "", 12/24HR začne utripati. Zdaj uporabite gumba "+" in "-", da nastavite 12- ali 24-urni način.
• Pritisnite gumb "", da potrdite svojo nastavitev. Časovni pas začne utripati. Zdaj uporabite gumba "+" in "-", da nastavite časovni pas (-12 do +12). Na primer, za Združeno kraljestvo je časovni pas -01, za Nemčijo pa 00.
• Pritisnite gumb "", da potrdite svojo nastavitev, prikaz ure začne utripati. Zdaj uporabite gumba "+" in "-", da nastavite uro.
• Pritisnite gumb "", da potrdite svojo nastavitev, prikaz minute začne utripati. Zdaj uporabite gumba "+" in "-", da nastavite minuto.
• Pritisnite gumb "", da potrdite svojo nastavitev, enota temperature začne utripati. Zdaj uporabite gumba "+" in "-", da izberete med enotama temperature °C ali °F.
• Pritisnite gumb "", da potrdite svojo nastavitev, enota barometričnega tlaka začne utripati. Zdaj uporabite gumba "+" in "-", da nastavite enoto barometričnega tlaka v mB/hPa ali inHg.
• Pritisnite gumb "", da potrdite svojo nastavitev, podatki o barometričnem tlaku začnejo utripati. Zdaj uporabite gumba "+" in "-", da nastavite podatke o barometričnem tlaku glede na lokalni relativni zračni tlak. Če se ne spremeni, vrednost ustreza absolutnemu zračnemu tlaku.
• Pritisnite gumb "", da potrdite svojo nastavitev, vzorec vremenske napovedi začne utripati. Zdaj uporabite gumba "+" in "-", da nastavite vzorec vremenske napovedi glede na trenutno vreme.
• Pritisnite gumb "", da potrdite svojo nastavitev in končate postopke nastavitve, zaslon se bo vrnil v običajni način.

Prosimo, upoštevajte:

• Če v 20 sekundah ni veljavnega delovanja, se bo postaja samodejno vrnila v običajni časovni način iz načina nastavitve.

Nastavitev alarma

• Enkrat pritisnite gumb "", LCD prikaže ikono "", funkcija alarma je VKLOPLJENA (ON). Nato enkrat pritisnite gumb "", ikona "" bo izginila z zaslona, funkcija alarma je IZKLOPLJENA (OFF).
• Enkrat pritisnite gumb "", LCD prikaže čas alarma, nato pritisnite in držite gumb "" 3 sekunde, dokler ura časa alarma ne začne utripati. Uporabite gumba "+" in "-", da nastavite uro.
• Pritisnite gumb "", da potrdite svojo nastavitev. Minuta časa alarma začne utripati. Uporabite gumba "+" in "-", da nastavite minuto.
• Pritisnite gumb "", da potrdite svojo nastavitev. Čas dremeža začne utripati. Uporabite gumba "+" in "-", da nastavite čas dremeža. Čas dremeža lahko nastavite od OFF (IZKLOPLJENO) do 60 minut.
• Pritisnite gumb "", da potrdite svojo nastavitev in končate postopek nastavitve.

Prosimo, upoštevajte:

• Če v 20 sekundah ni veljavnega delovanja, se bo postaja samodejno vrnila v običajni časovni način iz načina nastavitve časa alarma.
• Alarm bo zvonil 2 minuti, če ga ne deaktivirate s pritiskom na kateri koli gumb. V tem primeru se bo alarm samodejno ponovil po 24 urah.
• Zvok naraščajočega alarma (crescendo, trajanje: 2 minuti) 4-krat spremeni glasnost, medtem ko se sliši signal alarma.

Izklop signala alarma

• Pritisnite kateri koli gumb, razen gumba "SNOOZE/LIGHT" (dremež/luč), da ustavite signal alarma. Ni treba ponovno aktivirati alarma. Samodejno se preklopi na čas alarma, ki je že bil nastavljen.

Funkcija dremeža

• Ko alarm zvoni, pritisnite gumb "SNZ", da preklopite način alarma v način dremeža.
  Signal alarma se ponovno oglasi po že nastavljenem času. Če je bil v nastavitvi časa SNOOZE (dremež) izbran OFF (IZKLOPLJENO), se alarm ne bo ponovil.

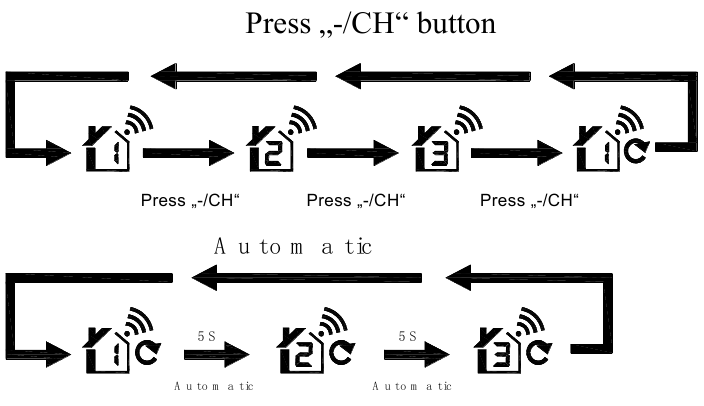

Postopek prenosa RF

• Vremenska postaja samodejno začne prejemati prenos od zunanjega termo senzorja po vstavitvi baterij.
• Oddaljeni senzor bo samodejno poslal temperaturni signal na vremensko postajo po vstavitvi baterij.
• Če vremenska postaja ne prejme prenosa od zunanjega senzorja ("- -.-" prikaz na LCD), pritisnite in držite gumb "-/CH" 3 sekunde, da ročno prejmete prenos. Ikona RF "" utripa na LCD vremenske postaje, da prejme oddaljeni senzor.
• Če se vremenska postaja uporablja z 2 ali 3 oddajniki, na kratko pritisnite gumb "-/CH", da prikažete CH2, CH3 ali ciklični prikaz.


Najvišja/najnižja temperatura/vlažnost

• Enkrat pritisnite gumb "MEM", LCD bo prikazal najvišjo vrednost temperature/vlažnosti.
  Če ponovno pritisnete gumb "MEM", se prikaže najnižja vrednost.
• Med prikazovanjem vrednosti MAX (najvišja) ali MIN (najnižja) je na LCD prikazano "MAX" ali "MIN".

• Pritisnite in držite gumb "MEM" 3 sekunde. Najvišja/najnižja vrednost temperature/vlažnosti se bo ponastavila na trenutne vrednosti.

Prosimo, upoštevajte:

• Če je odčitek temperature pod območjem, bo prikazano LL.L. Če je odčitek temperature nad območjem, bo prikazano HH.H.

Prikaz trenda

• Trenutna temperatura/vlažnost/barometrični tlak in trend temperature/vlažnosti/barometričnega tlaka so prikazani na LCD zaslonu.
• Po uspešni povezavi z zunanjim senzorjem lahko vremenska postaja prikaže zunanjo temperaturo in trend notranje temperature/vlažnosti.
• Lahko vidite naslednje prikaze:
  Temperatura/vlažnost/barometrični tlak narašča.
  Temperatura/vlažnost/barometrični tlak je stabilen.
  Temperatura/vlažnost/barometrični tlak pada.

Opozorilo za poledico

• Simbol za opozorilo za poledico se prikaže in utripa poleg zunanje temperature, ko je zunanja temperatura med –1 ℃ in + 2,9 ℃ ali +30,2 ℉ in + 37,2 ℉.

Funkcija vremenske napovedi

• Vremenska napoved se izračuna iz ocene nihanj v barometričnem tlaku in lahko odstopa od dejanskih vremenskih razmer.
• Vremenska postaja prikazuje naslednje vremenske simbole:



• Vremenski simboli kažejo na nihanje vremena v naslednjih osmih urah in ne na trenutno vreme.

Tehnični podatki

Napajalna napetost: 2.5~3.3V
Časovni pas: -12~12Hr
IN Temperaturno merilno območje: -9.9~50℃/14.2~122℉
OUT Temperaturno merilno območje: -25~50℃/-13~122℉
Temperaturna ločljivost: 0.1℃/℉
Natančnost temperature: 0℃~40℃: ±1℃
–25℃~-0℃, 40℃~50℃: ±2℃
Merilno območje vlažnosti: 20-95%
Ločljivost vlažnosti: 1%
Natančnost vlažnosti: 40-80%: ±5%
20~39%,81-95%: ±8%
RF razdalja sprejemanja 30 metrov (prosto polje)
Merilno območje zračnega tlaka: 850-1100hpa
Natančnost spremembe zračnega tlaka: ±5hpa
