Techno Line WS 9132 - Hava Durumu İstasyonu Kullanım Kılavuzu

Çevresel alım etkileri

İstasyon, kablosuz teknoloji ile doğru zamanı alır. Tüm kablosuz cihazlarda olduğu gibi, alım aşağıdaki durumlardan etkilenebilir:

• uzun iletim mesafesi
• yakındaki dağlar ve vadiler
• otoyol, demiryolu, havaalanları, yüksek gerilim kablosu vb. yakınında
• şantiye yakınında
• yüksek binalar arasında
• beton binaların içinde
• elektrikli cihazların (bilgisayarlar, TV'ler vb.) ve metalik yapıların yakınında
• hareketli araçların içinde

İstasyonu, optimum sinyal alımı olan bir yere, örneğin bir pencereye yakın ve metal yüzeylerden veya elektrikli cihazlardan uzağa yerleştirin.

Önlemler

• Bu ana ünite yalnızca iç mekanda kullanılmak üzere tasarlanmıştır.
• Üniteyi aşırı güç veya darbeye maruz bırakmayın.
• Üniteyi aşırı sıcaklıklara, doğrudan güneş ışığına, toza veya neme maruz bırakmayın.
• Suya batırmayın.
• Aşındırıcı maddelerle temastan kaçının.
• Patlayabileceği için bu üniteyi ateşe atmayın.
• İç arka kasayı açmayın veya bu ünitenin herhangi bir bileşenini kurcalamayın.

Pillerle ilgili güvenlik uyarıları

• Yalnızca alkalin piller kullanın, şarj edilebilir piller kullanmayın.
• Kutuplara (+/-) dikkat ederek pilleri doğru şekilde takın.
• Her zaman tam bir pil seti değiştirin.
• Kullanılmış ve yeni pilleri asla karıştırmayın.
• Bitmiş pilleri derhal çıkarın.
• Kullanılmadığında pilleri çıkarın.
• Pilleri yeniden şarj etmeyin ve piller patlayabileceğinden ateşe atmayın.
• Temas kısa devreye neden olabileceğinden pillerin metal nesnelerden uzakta saklandığından emin olun.
• Pilleri aşırı sıcaklığa, neme veya doğrudan güneş ışığına maruz bırakmaktan kaçının.
• Tüm pilleri çocukların erişemeyeceği bir yerde saklayın. Boğulma tehlikesi oluştururlar.

Ürünü yalnızca amacına uygun olarak kullanın!

Pil yasasına göre görevin dikkate alınması

Eski piller, sağlığa ve çevreye zarar verebileceğinden evsel atıklara ait değildir. Kullanılmış pilleri bayinize ve toplama noktalarına ücretsiz olarak iade edebilirsiniz. Son kullanıcı olarak, ihtiyaç duyulan pilleri distribütörlere ve diğer toplama noktalarına geri getirmekle yasal olarak yükümlüsünüz!

Elektrikli cihazlar yasasına göre görevin dikkate alınması

Bu sembol, elektrikli cihazları kullanım ömrünün sonuna geldiğinde genel evsel atıklardan ayrı olarak atmanız gerektiği anlamına gelir. Ünitenizi yerel atık toplama noktanıza veya geri dönüşüm merkezine götürün. Bu, Avrupa Birliği'nin tüm ülkeleri ve ayrı bir atık toplama sistemine sahip diğer Avrupa ülkeleri için geçerlidir.

İşbu belge ile Technotrade, bu WS 9132 ürününün 2014/53/EU ve ROHS 2011/65/EC Direktiflerinin temel gereksinimlerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder. AB uygunluk beyanının orijinaline şu adresten ulaşılabilir: www.technoline.de/doc/4029665091327

Özellikler

• DCF Radyo kontrollü zaman fonksiyonu

• 12/24 saat formatı

• Günlük Alarm Fonksiyonu

• Erteleme fonksiyonu (OFF (kapalı) veya 1~60dk)

• Düşük pil göstergesi

• Sıcaklık ve nemin maksimum/minimum değer kaydı

• Sıcaklık °C veya °F cinsinden

• Dış mekan termometresi buz uyarısı

• Nem ölçülebilir aralığı: %20RH ~ %95RH

• Sıcaklık:

• İç mekan sıcaklık ölçüm aralıkları: -9.9°C (14.2°F) ~ 50°C (122°F)

• Dış mekan sıcaklık ölçüm aralıkları: -25°C (-13°F) ~ 50°C (122°F)

• Uzak Sensör:

• Duvara Montaj veya Masa Standı

• 3 Kanal seçilebilir

• 433.92MHz RF iletim frekansı

• Açık alanda 30 metre iletim aralığı

• Hava durumu tahmin fonksiyonu

• Güç Kaynağı:
  Hava Durumu İstasyonu:
  Pil: 2 x LR03 AAA
  Uzak Sensör:
  Pil: 2 x LR06 AA

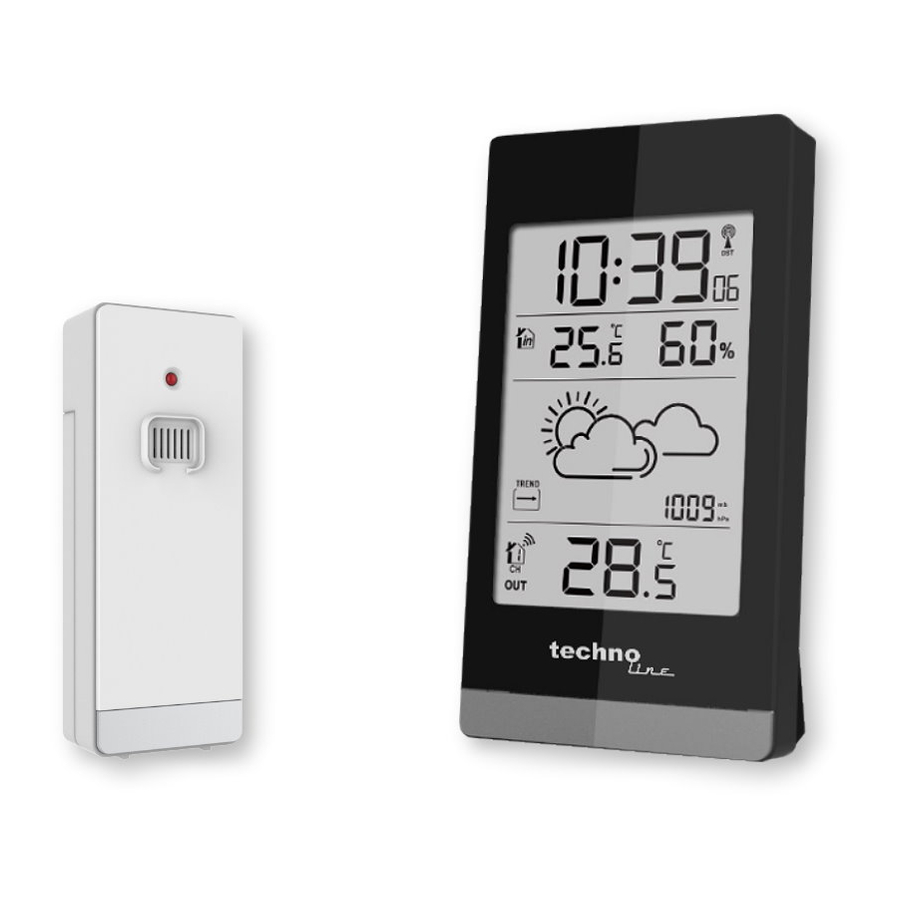

Hava Durumu İstasyonu Görünümü

Bölüm A – Hava durumu istasyonu

A1: Zaman
A2: İç mekan sıcaklığı ve nemi
A3: Buz uyarısı simgesi
A4: Radyo Kontrollü Simgesi
A5: DST simgesi
A6: Hava durumu tahmin deseni
A7: Dış mekan sıcaklığı
A8: Çalışma düğmeleri
A9: Stand kapağı
A10: Pil kapağı

Bölüm B – Uzak sensör

B1: İletim gösterge LED'i
B2: Pil kapağı
B3: Kanal anahtarı
B4: Sıfırlama düğmesi

İlk çalıştırma

• Hava Durumu İstasyonu pil bölmesi kapağını açın
• Kutuplara [ "+" ve " –" işaretlerine] dikkat ederek 2 x AAA pil takın
• Pilleri taktığınızda, LCD ekrandaki tüm simgeler 3 saniye boyunca yanar, bir bip sesi duyarsınız ve istasyon iç mekan sıcaklığını ve nemini algılar.
• Hava Durumu İstasyonu şimdi dış mekan uzak sensörüne bir bağlantı kurmaya başlayacaktır.
  Bu işlem yaklaşık 3 dakika sürer ve alıcıdaki "OUTDOOR" (DIŞ MEKAN) ekran alanında yanıp sönen bir alım RF anten sembolü ile gösterilir.
• Kablosuz Dış Mekan Sensörü pil bölmesi kapağını açın, kutuplara [ "+" ve "–" işaretlerine] dikkat ederek 2 x AA pil takın. Alıcı dış mekan uzak sensörüne bir bağlantı kurduktan sonra,
• 3 dakika sonra Radyo kontrol zamanı alma moduna girecektir.

DCF Sinyalinin Alınması

• Saat, herhangi bir yeniden başlatma veya yeni pillerin takılmasından sonra 3 dakika içinde otomatik olarak DCF (radyo kontrollü saat) sinyalini arayacaktır. Radyo kulesi simgesi yanıp sönmeye başlar.
• Saat, tam saate göre herhangi bir sapmayı düzeltmek için saat 1:00 / 2:00 / 3:00'te otomatik olarak DCF sinyali ile senkronizasyon prosedürünü gerçekleştirir. Senkronizasyon girişimi başarısız olursa (radyo kulesi simgesi ekrandan kaybolur), sistem otomatik olarak bir sonraki tam saatte başka bir senkronizasyon deneyecektir. Bu prosedür toplamda 5 defaya kadar otomatik olarak tekrarlanır.
• Manuel DCF sinyali alımını başlatmak için "" düğmesini 3 saniye basılı tutun. 7 dakika içinde herhangi bir sinyal alınmazsa, DCF sinyali araması durur (radyo kulesi simgesi kaybolur) ve bir sonraki tam saatte tekrar başlar.
• RC alımı sırasında, radyo sinyali aramasını durdurmak için "" düğmesine bir kez basın.

Lütfen dikkat:

• Yanıp sönen bir radyo kulesi simgesi, DCF sinyali alımının başladığını gösterir.

• Sürekli görüntülenen bir radyo kulesi simgesi, DCF sinyalinin başarıyla alındığını gösterir.
• Tüm parazit kaynaklarına, örneğin televizyon veya bilgisayar monitörlerine minimum 2,5 metre mesafe öneririz.
• Radyo alımı, beton duvarlı odalarda (örneğin: bodrum katlarında) ve ofislerde daha zayıftır. Bu tür aşırı durumlarda, sistemi pencereye yakın bir yere yerleştirin.
• DCF alım modu sırasında, yalnızca "" düğmesi bir işleve sahiptir, diğer düğmeler işlevsel değildir. Başka işlem işlevleri gerçekleştirmek istiyorsanız, lütfen DCF alım modundan çıkmak için "" düğmesine basın.

Manuel ayarlar

• "" düğmesini basılı tutun, 12/24HR yanıp sönmeye başlar. Şimdi 12 veya 24 saat modunu ayarlamak için "+" ve "-" düğmelerini kullanın.
• Ayarınızı onaylamak için "" düğmesine basın. Saat dilimi yanıp sönmeye başlar. Şimdi bir saat dilimi ayarlamak için "+" ve "-" düğmelerini kullanın (-12 ila +12). Örneğin, Birleşik Krallık için saat dilimi -01, Almanya için 00'dır.
• Ayarınızı onaylamak için "" düğmesine basın, Saat ekranı yanıp sönmeye başlar. Şimdi saati ayarlamak için "+" ve "-" düğmelerini kullanın.
• Ayarınızı onaylamak için "" düğmesine basın, Dakika ekranı yanıp sönmeye başlar. Şimdi dakikayı ayarlamak için "+" ve "-" düğmelerini kullanın.
• Ayarınızı onaylamak için "" düğmesine basın, sıcaklık birimi yanıp sönmeye başlar. Şimdi °C veya °F sıcaklık birimi arasında seçim yapmak için "+" ve "-" düğmelerini kullanın.
• Ayarınızı onaylamak için "" düğmesine basın, barometrik basınç birimi yanıp sönmeye başlar. Şimdi barometrik basınç birimini mB/hPa veya inHg olarak ayarlamak için "+" ve "-" düğmelerini kullanın.
• Ayarınızı onaylamak için "" düğmesine basın, barometrik basınç verileri yanıp sönmeye başlar. Şimdi yerel göreli hava basıncına göre barometrik basınç verilerini ayarlamak için "+" ve "-" düğmelerini kullanın. Değiştirilmezse, değer mutlak hava basıncına karşılık gelir.
• Ayarınızı onaylamak için "" düğmesine basın, hava durumu tahmin deseni yanıp sönmeye başlar. Şimdi mevcut havaya göre hava durumu tahmin desenini ayarlamak için "+" ve "-" düğmelerini kullanın.
• Ayarınızı onaylamak ve ayar prosedürlerini sonlandırmak için "" düğmesine basın, ekran normal moda dönecektir.

Lütfen dikkat:

• 20 saniye içinde geçerli bir işlem yapılmazsa, istasyon ayar modundan otomatik olarak normal saat moduna dönecektir.

Alarmı ayarlama

• "" düğmesine bir kez basın, LCD "" simgesini görüntüler, alarm fonksiyonu AÇIK'tır (ON). Ardından "" düğmesine bir kez basın, "" simgesi ekrandan kaybolacaktır, alarm fonksiyonu KAPALI'dır (OFF).
• Bir kez "" düğmesine basın, LCD alarm saatini görüntüler, ardından alarm saatinin saati yanıp sönmeye başlayana kadar "" düğmesini 3 saniye basılı tutun. Saati ayarlamak için "+" ve "-" düğmelerini kullanın.
• Ayarınızı onaylamak için "" düğmesine basın. Alarm saatinin dakikası yanıp sönmeye başlar. Dakikayı ayarlamak için "+" ve "-" düğmelerini kullanın.
• Ayarınızı onaylamak için "" düğmesine basın. Erteleme süresi yanıp sönmeye başlar. Erteleme süresini ayarlamak için "+" ve "-" düğmelerini kullanın. Erteleme süresi KAPALI'dan (OFF) 60 dakikaya kadar ayarlanabilir.
• Ayarınızı onaylamak ve ayar prosedürünü sonlandırmak için "" düğmesine basın.

Lütfen dikkat:

• 20 saniye içinde geçerli bir işlem yapılmazsa, istasyon alarm saati ayar modundan otomatik olarak normal saat moduna dönecektir.
• Herhangi bir düğmeye basarak devre dışı bırakmazsanız, alarm 2 dakika boyunca çalacaktır. Bu durumda alarm 24 saat sonra otomatik olarak tekrarlanacaktır.
• Yükselen alarm sesi (crescendo, süre: 2 dakika), alarm sinyali duyulurken sesi 4 kez değiştirir.

Alarm sinyalini kapatma

• Alarm sinyalini durdurmak için "SNOOZE/LIGHT" düğmesi hariç herhangi bir düğmeye basın. Alarmı yeniden etkinleştirmek gerekli değildir. Kendiliğinden zaten ayarlanmış olan alarm saatine geçer.

Erteleme fonksiyonu

• Alarm çaldığında, erteleme moduna geçmek için "SNZ" düğmesine basın.
  Alarm sinyali zaten ayarlanmış sonra tekrar çalar. Erteleme süresi ayarında KAPALI (OFF) seçildiyse, alarm tekrarlanmayacaktır.

RF İletim Prosedürü

• Hava durumu istasyonu, piller takıldıktan sonra otomatik olarak dış ortam termo sensöründen iletim almaya başlar.
• Uzak sensör, piller takıldıktan sonra otomatik olarak hava durumu istasyonuna sıcaklık sinyali iletecektir.
• Hava durumu istasyonu dış ortam sensöründen iletim alamazsa ("- -.-" LCD'de görüntülenir), iletimi manuel olarak almak için "-/CH" düğmesini 3 saniye basılı tutun. Uzak sensörü almak için hava durumu istasyonunun LCD'sinde RF simgesi "" yanıp söner.
• Hava durumu istasyonu 2 veya 3 verici ile kullanılıyorsa, CH2, CH3 veya döngüsel ekranı görüntülemek için "-/CH" düğmesine kısa basın.


Maksimum/minimum sıcaklık/nem

• "MEM" düğmesine bir kez basın, LCD sıcaklık/nemin maksimum değerini gösterecektir.
  "MEM" düğmesine tekrar basılırsa minimum değer görüntülenir.
• MAX veya MIN değerleri görüntülenirken, LCD'de "MAX" veya "MIN" bulunur.

• "MEM" düğmesini 3 saniye basılı tutun. Sıcaklık/nem maksimum/minimum değeri mevcut değerlere sıfırlanacaktır.

Lütfen dikkat:

• Sıcaklık okuması aralıkların altındaysa, LL.L görüntülenecektir. Sıcaklık okuması aralıkların üzerindeyse, HH.H görüntülenecektir.

Trend görüntüleme

• Mevcut sıcaklık/nem/barometrik basınç ve sıcaklık/nem/barometrik basınç trendi LCD ekranda gösterilir.
• Dış ortam sensörüyle başarılı bir şekilde bağlandıktan sonra, hava durumu istasyonu dış ortam sıcaklığını ve iç ortam sıcaklığı/nem trendini görüntüleyebilir.
• Aşağıdaki ekranları görebilirsiniz:
  Sıcaklık/nem/barometrik basınç yükseliyor.
  Sıcaklık/nem/barometrik basınç sabit.
  Sıcaklık/nem/barometrik basınç düşüyor.

Buz uyarısı

• Dış ortam sıcaklığı –1℃ ila + 2.9 ℃ veya +30.2℉ ila + 37.2℉ olduğunda buz uyarısı sembolü görünür ve dış sıcaklığın yanında yanıp söner.

Hava tahmin fonksiyonu

• Hava tahmini, barometrik basınçtaki dalgalanmaların değerlendirilmesiyle hesaplanır ve gerçek hava koşullarından farklılık gösterebilir.
• Hava istasyonu aşağıdaki hava sembollerini görüntüler:



• Hava sembolleri, mevcut havayı değil, önümüzdeki sekiz saat içindeki hava dalgalanmasını gösterir.

Teknik detaylar

Besleme gerilimi: 2.5~3.3V
Saat dilimi: -12~12Hr
İÇ Sıcaklık ölçüm aralığı: -9.9~50℃/14.2~122℉
DIŞ Sıcaklık ölçüm aralığı: -25~50℃/-13~122℉
Sıcaklık çözünürlüğü: 0.1℃/℉
Sıcaklık doğruluğu: 0℃~40℃: ±1℃
–25℃~-0℃, 40℃~50℃: ±2℃
Nem ölçüm aralığı: 20-95%
Nem çözünürlüğü: 1%
Nem doğruluğu: 40-80%: ±5%
20~39%,81-95%: ±8%
RF alım mesafesi 30 metre (serbest alan)
Hava basıncı ölçüm aralığı: 850-1100hpa
Hava basıncı değişim doğruluğu: ±5hpa

Referanslar

• http://www.technoline.de/doc/4029665091327

Kılavuzu indir

Burada kılavuzun tam PDF sürümünü indirebilirsiniz, ek güvenlik talimatları, garanti bilgileri, FCC kuralları vb. içerebilir.

Techno Line WS 9132 - Hava Durumu İstasyonu Kullanım Kılavuzu indir
