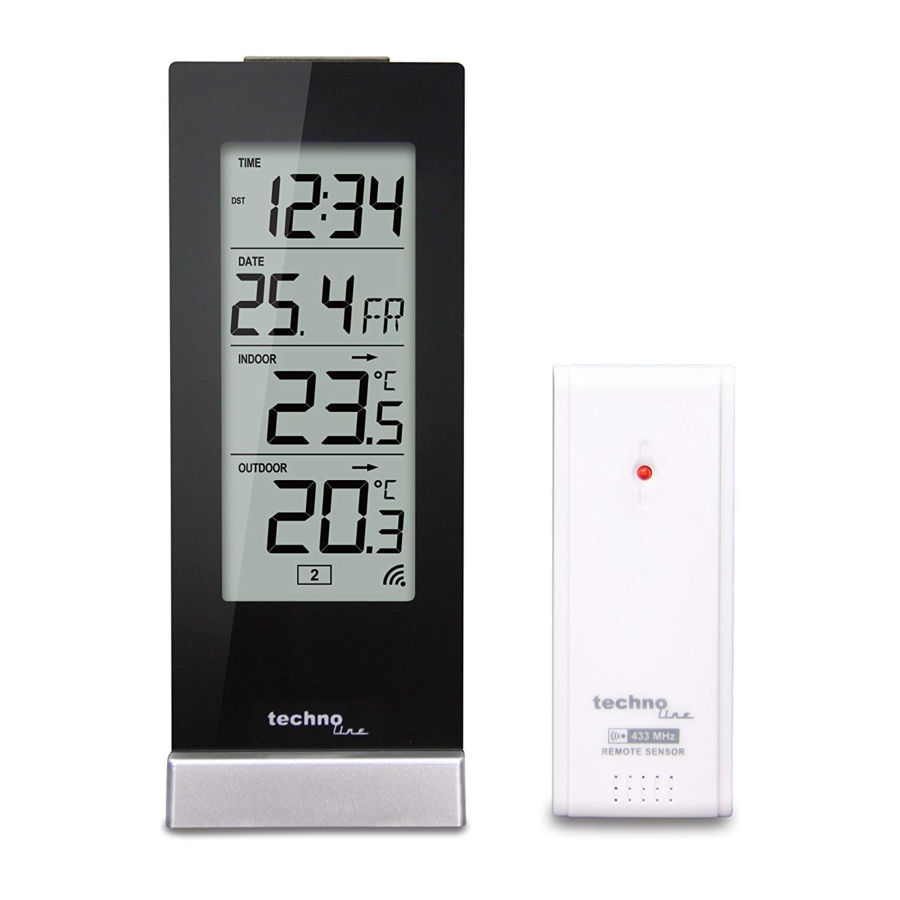

Techno Line WS 9767 - Sıcaklık İstasyonu Kullanım Kılavuzu

HIZLI KURULUM

• Sıcaklık istasyonunu ve dış mekan sensörünü birbirine yakın tutun. Dış mekan sensörünün arkasındaki pil kapağını kaydırarak açın. Kanal seçicinin CH1 konumunda olduğundan emin olun (birden fazla verici kullanılıyorsa: ikinci verici için CH2, üçüncü verici için CH3), ardından pil bölmesinin içindeki doğru "+/-" polarite işaretlerine dikkat ederek dış mekan sensörüne 2 adet AAA pil (dahil değildir) takın. Pil kapağını yerine takın.
• Sıcaklık istasyonunun arkasındaki pil kapağını kaydırarak açın, ardından pil bölmesinin içindeki doğru "+/-" polarite işaretlerine dikkat ederek 2 adet AA pil (dahil değildir) takın. Ardından pil kapağını yerine takın.
• Ön taraftaki koruyucu etiketi soyun. Sıcaklık istasyonu sizin için çalışmaya hazırdır.

Sıcaklık istasyonu birkaç saniye içinde dış mekan sensöründen veri sinyali alacaktır. Ardından dış mekan sensörünü kuru ve gölgeli bir alana yerleştirin.

DCF SİNYAL ALIMI VE SİNYAL GÖSTERGESİ

Radyo kontrollü zamanın zaman tabanı, Physikalisch Technische Bundesanstalt Braunschweig tarafından işletilen ve bir milyon yılda bir saniyeden daha az zaman sapması olan bir Sezyum Atom Saati'dir. Zaman kodlanır ve Frankfurt yakınlarındaki Mainflingen'den DCF-77 (77,5 kHz) frekans sinyali aracılığıyla iletilir ve yaklaşık 1.500 km'lik bir iletim aralığına sahiptir. Sıcaklık istasyonunun saati bu sinyali alır ve yaz veya kış saatinde kesin saati gösterecek şekilde dönüştürür.
Alım kalitesi büyük ölçüde coğrafi konuma bağlıdır. Normal durumlarda, Frankfurt çevresinde 1500 km yarıçap içinde herhangi bir alım sorunu olmamalıdır.
Sıcaklık istasyonu açıldıktan sonra, DCF sinyali almaya başlar. simgesi yanıp söner.

DCF sinyali alınıyor	( simgesi yanıp sönüyor)
Başarılı alım	( simgesi sabitleniyor)
Başarısız alım	( simgesi kayboluyor)

Not: DCF-77 alımı yalnızca Avrupa'da mevcuttur. Alım aralığının dışında, sıcaklık istasyonunun saati normal bir kuvars saat olarak kullanılabilir.

MANUEL SAAT AYARI

• CLOCK (SAAT) düğmesini 2 saniye basılı tutun, saat görüntüleme formatı 24Hr yanıp söner. 12 saat veya 24 saatlik saat görüntüleme formatını seçmek için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
• Ardından CLOCK (SAAT) düğmesine tekrar basın, hafta içi görüntüleme için dil GE yanıp söner. Hafta içi görüntüleme için dili seçmek için SET/RESET (AYARLA/SIFIRLA) düğmesine basın (GE – Almanca, FR – Fransızca, SP – İspanyolca, IT – İtalyanca, EN – İngilizce).
• Ardından CLOCK (SAAT) düğmesine tekrar basın, saat dilimi basamağı O yanıp söner. Saat dilimini seçmek için SET/RESET (AYARLA/SIFIRLA) düğmesine basın (± 12 saat).
• Ardından CLOCK (SAAT) düğmesine tekrar basın, saat basamakları yanıp söner. Saatleri ayarlamak için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
• Ardından CLOCK (SAAT) düğmesine tekrar basın, dakika basamakları yanıp söner. Dakikaları ayarlamak için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
• Ardından CLOCK (SAAT) düğmesine tekrar basın, yıl basamakları yanıp söner. Yılı ayarlamak için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
• Ardından CLOCK (SAAT) düğmesine tekrar basın, ay basamakları yanıp söner. Ayı ayarlamak için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
• Ardından CLOCK (SAAT) düğmesine tekrar basın, tarih basamakları yanıp söner. Tarihi ayarlamak için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
• Ayarları kaydetmek ve normal saat göstergesine dönmek için CLOCK (SAAT) düğmesine tekrar basın. Başka bir düğmeye basılmazsa, saat yaklaşık 30 saniye içinde otomatik olarak normal moda dönecektir.

ALARM AYARI

• ALARM (ALARM) düğmesini 2 saniye basılı tutun, ekranda AL simgesi belirir, saat basamakları yanıp söner. İstenilen alarm saatlerini ayarlamak için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
• ALARM (ALARM) düğmesine tekrar basın, dakika basamakları yanıp söner. İstenilen alarm dakikalarını ayarlamak için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
• Alarm ayarlarını kaydetmek ve normal saat göstergesine dönmek için ALARM (ALARM) düğmesine tekrar basın. Başka bir düğmeye basılmazsa, saat yaklaşık 30 saniye içinde normal moda dönecektir.

Alarmı açma veya kapatma
Alarmı açmak veya kapatmak için normal saat göstergesi sırasında SET/RESET (AYARLA/SIFIRLA) düğmesine bir kez basın. Alarm fonksiyonu açıldığında, saat basamaklarının üstünde ekranda simgesi belirir.

Erteleme fonksiyonu
Saat ayarlanan alarm saatine ulaştığında, istasyon sizi uyandırmak için bir bip sesi çıkaracaktır. simgesi yanıp sönecektir.

• Alarmı geçici olarak durdurmak için SNOOZE/CH/REGISTER (ERTELE/KANAL/KAYIT) düğmesine bir kez basın, erteleme simgesi yanıp sönmeye devam eder. Alarm, 6 dakikalık erteleme süresinden sonra tekrar çalacaktır.
• Alarmı durdurmak için, alarm çalarken SNOOZE/CH/REGISTER (ERTELE/KANAL/KAYIT) düğmesi dışındaki herhangi bir düğmeye basın. Erteleme simgesi kaybolur. Alarm ertesi gün aynı saatte tekrar çalacaktır.

Not: Alarm süresi yaklaşık 2 dakikadır.

SICAKLIK GÖSTERGELERİ

INDOOR (İÇ MEKAN) sıcaklığı, sıcaklık istasyonunun bulunduğu yerin sıcaklığını gösterir.
OUTDOOR (DIŞ MEKAN) sıcaklığı, dış mekan sıcaklık sensörlerinin (dış alan veya başka bir iç mekan odası, örneğin kiler, tavan arası vb.) bulunduğu yerin sıcaklığını gösterir.

Dış mekan verici alımı ve sinyal göstergesi
İstasyon açıldıktan sonra, dış mekan verici sinyalini aramaya başlar. simgesi yanıp söner. Dış mekan verici sinyalinin alımını manuel olarak başlatmak için SNOOZE/CH/REGISTER (ERTELE/KANAL/KAYIT) düğmesini 2 saniye basılı tutun.

Sinyal alınıyor	( simgesi yanıp sönüyor)
Başarılı alım	( simgesi sabitleniyor)
Başarısız alım	( simgesi kayboluyor)

Yalnızca bir dış mekan sensörünün (1 kanal) sıcaklığını sürekli olarak görüntülemek için SNOOZE/CH/REGISTER (ERTELE/KANAL/KAYIT) düğmesine bir kez basın. Tüm dış mekan sensörlerinin (kanal 1, 2 ve 3) sıcaklıklarını sırayla görüntülemek için SNOOZE/CH/REGISTER (ERTELE/KANAL/KAYIT) düğmesine art arda basın.
simgesi gösterilene kadar SNOOZE/CH/REGISTER (ERTELE/KANAL/KAYIT) düğmesine art arda basın. Sıcaklık göstergesi, 3 dış mekan sensörü kanalının (kanal 1, 2 ve 3) tümü arasında otomatik olarak geçiş yapacaktır. İptal etmek için SNOOZE/CH/REGISTER (ERTELE/KANAL/KAYIT) düğmesine basın.

°C/°F Ekran

SELECT (SEÇ) düğmesini 2 saniye basılı tutun, sıcaklık ekran formatı °C/°F yanıp söner. °C (Celsius) veya °F (Fahrenheit) sıcaklık ekran formatını seçmek için SET/RESET (AYARLA/SIFIRLA) düğmesine basın. Ayarı kaydetmek için tekrar SELECT (SEÇ) düğmesine basın.

Sıcaklık eğilim göstergesi
İç ve dış sıcaklık eğilim göstergeleri her 30 dakikada bir güncellenir. Bu eğilim göstergeleri, son üç saatteki sıcaklık değişikliklerini temsil eder:

	Sıcaklık son üç saatte 1°C'den (2°F) fazla yükseldi.
	Sıcaklık son üç saatte 1°C'den (2°F) fazla değişmedi.
	Sıcaklık son üç saatte 1°C'den (2°F) fazla düştü.

Sıcaklık eğilim göstergeleri, iç ve dış sıcaklık okumalarının yanında gösterilir.

MİN/MAKS İÇ VE DIŞ SICAKLIKLAR

Maksimum iç ve dış sıcaklıkları görüntülemek için SELECT (SEÇ) düğmesine basmanız yeterlidir.
Ardından minimum iç ve dış sıcaklıkları görüntülemek için tekrar SELECT (SEÇ) düğmesine basın.
Ardından mevcut iç ve dış sıcaklık ekranına dönmek için tekrar SELECT (SEÇ) düğmesine basın.

MİN/MAKS sıcaklıkları sıfırla
MAKS veya MİN sıcaklıkları görüntülerken, tüm maksimum ve minimum sıcaklıkları sıfırlamak için SET/RESET (AYARLA/SIFIRLA) düğmesine basın.
Not: MİN/MAKS ölçüm değerleri her gün saat 0:00'da otomatik olarak sıfırlanır.

DÜŞÜK PİL GÖSTERGESİ

Düşük pil simgesi iç sıcaklık bölümünde göründüğünde, sıcaklık istasyonundaki pillerin değiştirilmesi gerekir.
Düşük pil simgesi dış sıcaklık bölümünde göründüğünde, dış vericideki pillerin değiştirilmesi gerekir.
Not: Sıcaklık istasyonundaki piller değiştirildiğinde, saat ve takvim varsayılan ayarlara sıfırlanır.

SORUN GİDERME

Sıcaklık istasyonu yanlış zaman gösteriyorsa, bu durum elektrostatik deşarjdan veya diğer cihazlardan kaynaklanan parazitlerden etkilenebilir.
SET/RESET (AYARLA/SIFIRLA) düğmesini 2 saniye basılı tutun. Sıcaklık istasyonu, radyo kontrollü zaman sinyalini tekrar almaya başlayacaktır.

DIŞ SICAKLIK EKRANININ KAYBI

Dış sıcaklık rakamları "--" gösterdiğinde, kablosuz iletim kesintiye uğramış veya kaybolmuştur. Dış sensörün pil bölmesinde bulunan TX düğmesine ve ardından sıcaklık istasyonundaki SNOOZE/CH/REGISTER (ERTELE/KANAL/KAYDET) düğmesine basın. Dış sıcaklık ekranını kaybetmeye devam ederseniz, sıcaklık verilerinin sorunsuz iletimini sağlayana kadar dış sensörü farklı bir konuma yerleştirmeyi deneyin.
Not: Dış sensörün açık alanda herhangi bir engel olmaksızın yalnızca 30 metrelik bir iletim aralığına sahip olduğunu unutmayın. Dış sensör ve sıcaklık istasyonu arasındaki her engel (çatı, duvarlar, zeminler, tavanlar, kalın ağaçlar vb.) iletim aralığını etkili bir şekilde yarıya indirecektir.

İşbu belge ile Technotrade, bu WS 9767 ve TX960 ürünlerinin 2014/53/EU ve ROHS 2011/65/EC Direktiflerinin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder. Orijinal AB uygunluk beyanı şu adreste bulunabilir: www.technoline.de/doc/4029665097671

TEKNİK ÖZELLİKLER

ÇEVRESEL ALIM ETKİLERİ

Sıcaklık istasyonu, kablosuz teknoloji ile doğru zamanı elde eder. Tüm kablosuz cihazlarda olduğu gibi, alım aşağıdaki durumlardan etkilenebilir:

• Uzun iletim mesafesi
• Yakındaki dağlar ve vadiler
• Yüksek binaların arasında
• Otoyol, demiryolu, havaalanları, yüksek gerilim kablosu vb. yakınında
• Şantiye yakınında
• Beton binaların içinde
• Elektrikli cihazların (bilgisayarlar, TV'ler vb.) yakınında
• Hareketli araçların içinde
• Metalik yapıların yakınında

Sıcaklık istasyonunu, optimum sinyale sahip bir konuma, yani bir pencereye yakın ve metal yüzeylerden veya elektrikli cihazlardan uzağa yerleştirin.

GÜVENLİK UYARILARI

• Sıcaklık istasyonu yalnızca iç mekanlarda kullanılmak üzere tasarlanmıştır.
• Üniteler uzun süre kullanılmadığında pilleri çıkarın.
• Üniteleri aşırı kuvvete veya darbeye maruz bırakmayın.
• Üniteleri aşırı sıcaklıklara, doğrudan güneş ışığına, toza veya neme maruz bırakmayın.
• Üniteleri suya batırmayın.
• Aşındırıcı maddelerle temastan kaçının. Aşındırıcı veya solvent bazlı temizleyici kullanmayın.
• Üniteleri ateşe atmayın. Patlama riski!
• Üniteleri çocukların erişemeyeceği bir yerde saklayın.
• İç arka kasayı açmayın veya ünitelerin herhangi bir bileşenini kurcalamayın. Bakım ve onarımlar yalnızca bir uzman veya uzman bir atölye tarafından yapılmalıdır. Bu kılavuzda yanıtlanmayan herhangi bir sorunuz varsa, lütfen Teknik Danışma Servisimizle veya başka bir uzmanla iletişime geçin.

PİL GÜVENLİK UYARILARI

• Lütfen kullanmadan önce tüm talimatları dikkatlice okuyun.
• Sadece alkalin piller kullanın, şarj edilebilir piller kullanmayın.
• Kutupları (+/-) eşleştirerek pilleri doğru şekilde takın.
• Her zaman tam bir pil setini değiştirin.
• Asla kullanılmış ve yeni pilleri karıştırmayın.
• Bitmiş pilleri derhal çıkarın.
• Kullanılmadığı zaman pilleri çıkarın.
• Pilleri yeniden şarj etmeyin ve ateşe atmayın. Patlama riski!
• Pilleri aşırı sıcaklıklara, doğrudan güneş ışığına, toza veya neme maruz bırakmayın.
• Pillerin metal nesnelerden uzakta saklandığından emin olun, çünkü temas kısa devreye neden olabilir.
• Tüm pilleri çocukların erişemeyeceği bir yerde saklayın. Boğulma tehlikesi oluştururlar.

Ürünü sadece amacına uygun olarak kullanın!

Pil yasasına göre görev değerlendirmesi

Eski piller, sağlığa ve çevreye zarar verebileceğinden evsel atıklara ait değildir. Kullanılmış pilleri bayinize ve toplama noktalarına ücretsiz olarak iade edebilirsiniz. Son kullanıcı olarak, gerekli pilleri distribütörlere ve diğer toplama noktalarına geri getirmekle yasal olarak yükümlüsünüz!

Elektrikli cihazlar yasasına göre görev değerlendirmesi

Bu sembol, elektrikli cihazları kullanım ömrünün sonuna geldiğinde genel evsel atıklardan ayrı olarak imha etmeniz gerektiği anlamına gelir. Ünitenizi yerel atık toplama noktanıza veya geri dönüşüm merkezinize götürün. Bu, Avrupa Birliği'nin tüm ülkeleri ve ayrı bir atık toplama sistemine sahip diğer Avrupa ülkeleri için geçerlidir.
